Linux内核模块作为实现硬件设备驱动的关键载体，结合CPU-I/O接口设计和虚拟文件系统（VFS）抽象，为嵌入式硬件与软件的交互提供了标准化、可扩展的解决方案。本文参考ARM官方资料，将从CPU-I/O接口原理出发，逐步讲解I/O分类、Linux设备抽象、VFS核心机制，最终深入Linux内核模块的开发与实现，为嵌入式Linux驱动开发奠定基础。一、嵌入式系统的软硬件交互基础

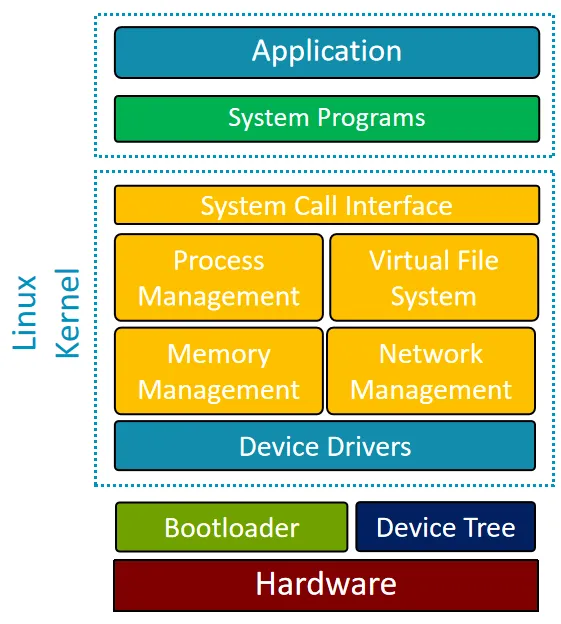

嵌入式系统的核心是实现CPU与自定义I/O设备的高效通信，从软件层面来看，这一交互需要两个核心组件的配合：软硬件的交互层级遵循固定的架构：用户空间的应用程序通过系统调用接口访问Linux内核，内核则通过进程管理、内存管理、网络管理等子系统，最终由设备驱动完成与硬件的直接交互。同时，设备树和引导加载程序为硬件识别和内核启动提供基础支持，形成了应用层-内核层-硬件层的三层交互模型。二、CPU-I/O接口：通信与数据传输的核心
CPU与I/O设备的互连是嵌入式系统的硬件基础，其接口设计决定了数据传输的方式、效率和延迟特性，主要分为接口类型、交互触发方式、数据传输方式三大维度。2.1 并行与串行通信接口

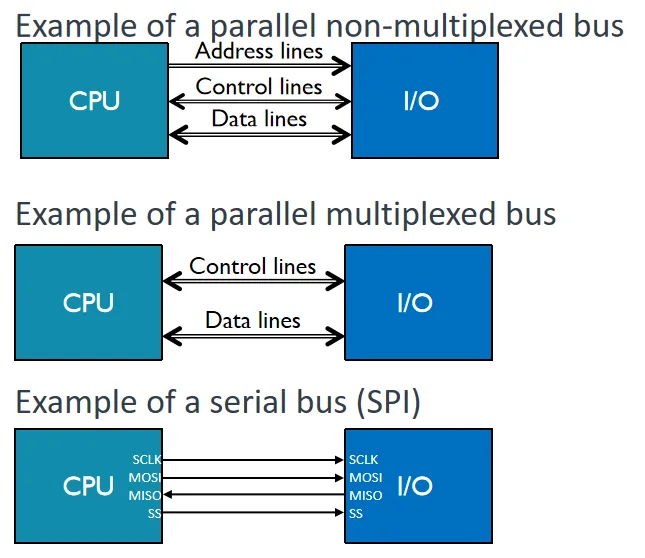

根据数据传输的线路形式，CPU-I/O接口可分为并行和串行两类，二者适用于不同的场景需求：2.2 轮询与中断：CPU与I/O的交互触发方式
CPU和I/O设备为异步工作模式，CPU通过软件执行逻辑，I/O设备独立完成自身任务，二者的协同触发主要有轮询和中断两种方式，核心差异在于CPU的资源占用和响应延迟。（1）轮询机制

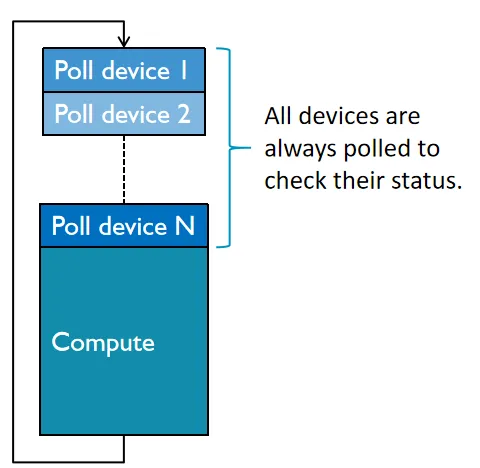

软件周期性检查每个外设的状态，当检测到I/O设备需要服务时，执行对应的服务程序。轮询的典型代码逻辑为循环检测设备就绪状态，一旦就绪则执行数据读写，适用于设备状态变化频率低、对延迟要求不高的场景。（2）中断机制

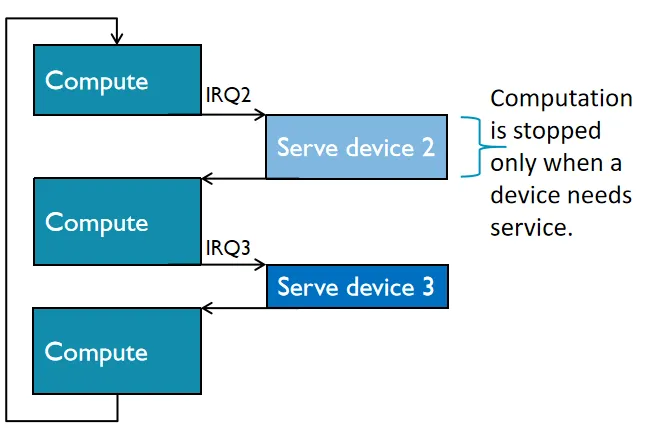

通过专用的中断请求线连接I/O设备与CPU，当I/O设备需要服务时，主动置位IRQ线；CPU在每条指令执行结束后检测IRQ线，若检测到中断请求，则立即执行对应的中断服务程序。中断的典型实现为为每个设备定义独立的中断服务函数，设备触发中断后自动执行对应函数，适用于设备状态变化频繁、对实时性要求高的嵌入式场景。2.3 数据传输方式：字符传输、块传输与DMA
CPU与I/O设备的数据传输分为字符传输和块传输，而传输的执行主体可分为CPU直接传输和DMA（直接内存访问）传输，其中DMA是提升传输效率的关键技术。字符与块传输
字符传输：一次仅传输一个字（8/16/32位），适用于小量、零散的数据传输；
块传输：一次传输多字节（64/128字节及以上），适用于大量、连续的数据传输，如存储设备读写。

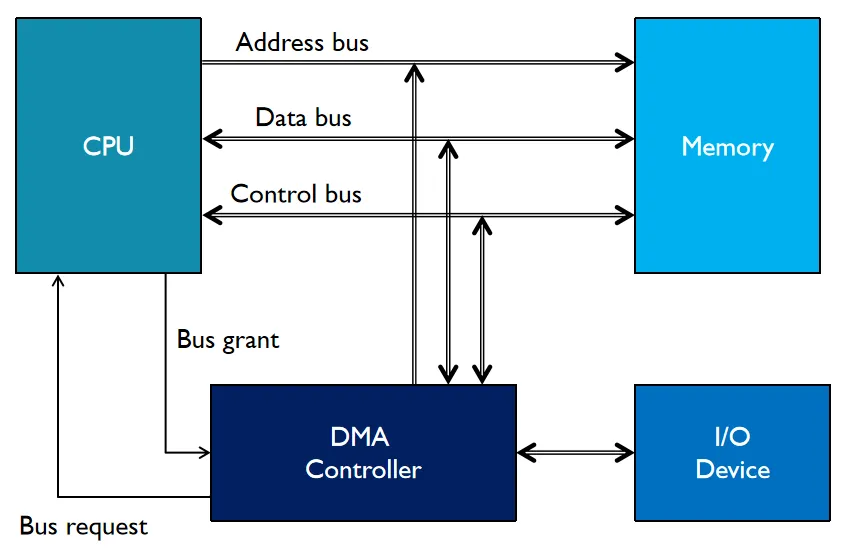

DMA传输：释放CPU的核心技术，DMA通过专用的DMA控制器完成数据传输，无需CPU参与，仅在传输开始和结束时由CPU进行初始化和中断响应。。
三、I/O设备分类：基于信号类型的标准化划分

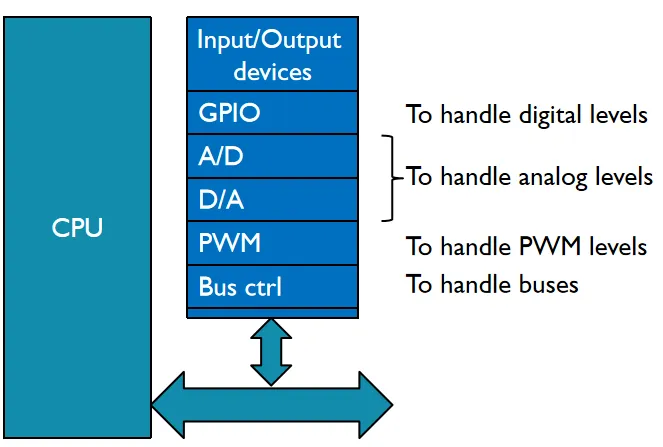

嵌入式系统中的I/O设备根据输入/输出信号类型可进行标准化分类，CPU为嵌入式场景专门设计了GPIO、A/D、D/A、PWM、总线控制器等硬件模块，分别对应不同类型的I/O设备操作，实现硬件层面的原生支持。3.1 输出设备：按信号类型划分
输出设备通过不同信号类型执行驱动指令，主要包括四类：模拟信号输出：通过输出引脚输出电压或电流，需D/A转换模块将数字信号转换为模拟信号；
数字电平触发离散信号输出：通过并行总线输出数字电压电平，由GPIO模块处理；
PWM离散信号输出：通过并行总线输出特定频率和占空比的数字方波，由PWM模块生成；
总线信号输出：通过串行通信协议（SPI/I2C等）输出信号，由总线控制器实现。
3.2 输入设备：按信号采集方式划分
输入设备通过不同方式采集传感器状态，主要包括四类：模拟信号输入：通过输入引脚采集电压信号，需A/D转换模块将模拟信号转换为数字信号供CPU处理；
数字电平触发离散信号输入：通过输入引脚采集数字电压电平，由GPIO模块处理；
PWM离散信号输入：通过并行总线采集以脉冲持续时间/脉冲数为载体的数字信息，需专门的脉冲检测逻辑；
总线信号输入：通过串行通信协议采集信号，由总线控制器实现。
针对上述I/O设备的操作，嵌入式CPU均提供了专用硬件模块，实现了信号类型-硬件模块-设备操作的一一对应，为软件层的驱动开发提供了硬件基础。四、Linux设备抽象：三类核心设备模型
Linux为了简化硬件交互、提升软件可移植性，对所有I/O设备进行了抽象化定义，屏蔽了不同硬件的底层差异，软件开发者无需掌握硬件的具体细节，仅通过统一的抽象接口即可实现设备访问。Linux将设备分为字符设备、块设备、网络接口设备三大类，各自对应不同的应用场景和访问方式。字符设备：以字符/字流的形式访问，类似于文件的顺序读写，读取第n个字符需先读取0~n-1个字符，适用于串口、键盘、鼠标、GPIO等设备，是嵌入式系统中最常用的设备类型。
块设备：仅能以块为单位进行访问，一个块至少为512字节，支持随机读写，通常用于存储设备（硬盘、SD卡、Flash等），是文件系统的载体。
网络接口设备：负责通过内核网络子系统发送和接收数据包，不以文件形式访问，适用于网卡、无线模块等网络设备，核心操作为数据包的收发和网络协议的处理。
Linux的设备抽象机制让不同硬件可以通过统一的接口被访问，大幅提升了驱动程序和应用程序的可移植性，是Linux跨硬件平台的核心优势之一。五、虚拟文件系统（VFS）：设备访问的标准化抽象层
Linux虚拟文件系统（VFS）是连接用户空间与内核设备驱动的核心抽象层，其核心思想是将所有设备抽象为文件，用户空间应用程序通过操作普通文件的方式（open/read/write/close）访问I/O设备，由VFS将这些操作转发给对应的设备驱动程序，实现了设备访问的文件化标准化。5.1 VFS的核心工作流程
字符设备和块设备是VFS的主要作用对象，每个设备都会在文件系统中关联一个设备文件，用户程序通过操作设备文件实现与硬件的交互，核心流程为：打开设备文件（/dev/xxx）；
对设备文件执行读/写操作；
关闭设备文件。

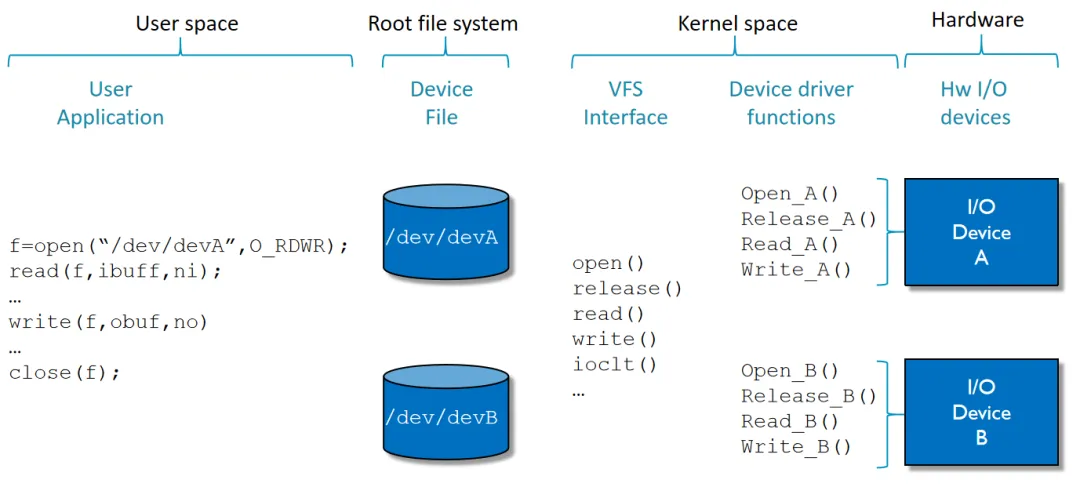

VFS作为中间层，将用户程序的文件操作映射为设备驱动的硬件操作，其关联关系为：用户应用程序→VFS标准接口→设备驱动函数→硬件设备。例如，用户调用open("/dev/devA", O_RDWR)时，VFS会将该操作转发给设备A的驱动函数Open_A()，最终由驱动函数完成硬件的初始化操作。5.2 VFS的核心接口：file_operations结构体
Linux内核通过include/linux/fs.h中的file_operations结构体定义了VFS的标准接口，该结构体包含了文件操作的所有原型函数，对于设备文件，这些函数的具体实现由对应的设备驱动程序完成。对于嵌入式系统中最常用的字符设备，其核心使用的VFS接口函数包括：read：从设备文件读取数据，对应硬件的数据采集操作；
write：向设备文件写入数据，对应硬件的指令下发操作；
ioctl：对设备执行自定义操作，如设备参数配置、模式切换等；
open：打开设备文件，完成硬件的初始化和资源分配；
release：关闭设备文件，完成硬件的资源释放和状态恢复。
5.3 设备文件：用户与驱动的中间媒介
设备文件是用户空间与内核驱动的交互桥梁，其本身不存储任何数据，仅通过文件描述符存储识别驱动的关键信息，位于/dev目录下，核心属性包括：设备文件类型：c（字符设备）、b（块设备）、p（命名管道，用于进程间通信）；
主设备号：整数，在Linux内核中唯一标识一个设备驱动程序；
次设备号：整数，用于区分由同一个设备驱动管理的多个硬件设备实例。
主设备号和次设备号的组合唯一标识一个硬件设备，是VFS找到对应设备驱动的关键依据。六、Linux内核模块：设备驱动的动态实现方式
设备驱动是VFS抽象接口的硬件专属实现，运行于Linux内核空间，其实现方式分为静态链接和动态模块两种：静态链接的驱动与Linux内核一起编译，在系统启动时执行；而内核模块是动态加载的驱动，在系统启动后通过专用工具加载到内核，无需重新编译和重启内核，是嵌入式系统中驱动开发的主流方式。6.1 内核模块的核心操作工具
Linux提供了专门的系统程序用于内核模块的管理，核心工具包括：mknod：创建设备文件，关联主/次设备号与设备驱动；
insmod：将内核模块加载到Linux内核，执行初始化函数；
rmmod：将内核模块从Linux内核中卸载，执行清理函数；
lsmod：列出当前内核中已加载的所有模块，查看模块状态。
6.2 内核模块的核心组成
一个完整的Linux字符设备内核模块包含初始化函数、清理函数、VFS接口的自定义实现函数三大核心部分，同时依赖cdev（字符设备结构体）、dev_t（设备号结构体）、file_operations（VFS接口结构体）等内核数据结构完成驱动定义。6.2.1 核心数据结构
dev_t：存储设备的主设备号和次设备号，是内核识别模块的唯一标识；
cdev：字符设备结构体，定义字符设备的核心属性，关键字段包括ops（指向VFS接口实现的file_operations结构体）、dev（设备号）、count（次设备号数量）、owner（模块所有者）；
file_operations：映射VFS标准接口到驱动的自定义实现函数，如将read映射为驱动中的dummy_read。
6.2.2 初始化函数：模块加载的核心逻辑
初始化函数通过__init宏标识，在执行insmod时自动执行，核心作用是将设备驱动注册到Linux内核，让内核识别并管理该驱动。初始化函数是驱动与内核建立关联的关键，完成后内核即可通过VFS接口找到对应的驱动实现。6.2.3 清理函数：模块卸载的核心逻辑
清理函数通过__exit宏标识，在执行rmmod时自动执行，核心作用是释放驱动占用的内核资源，注销设备驱动。6.2.4 VFS接口的自定义实现：硬件操作的核心
驱动的核心是实现file_operations结构体中定义的VFS接口函数，以read函数为例，其自定义实现的函数原型为：ssize_t dummy_read(struct file *filp, char __user *buf, size_t count, loff_t *f_pos)
其中，filp为打开的文件结构体指针，buf为用户空间数据缓冲区，count为缓冲区大小，f_pos为当前读写位置。函数的核心作用是完成硬件的数据采集，并将数据传递到用户空间，返回值为实际读取的字节数（返回0会导致调用程序阻塞，等待数据返回）。七、总结
本文所讲解的内核模块开发是嵌入式Linux驱动开发的基础，其核心思想是抽象与分层，通过标准化的接口屏蔽底层硬件细节，让软件开发者可以专注于功能实现，而非硬件适配。
