正运动|基于Linux的强实时EtherCAT运动控制器ZMC600M

  • 2026-09-02 19:12:32

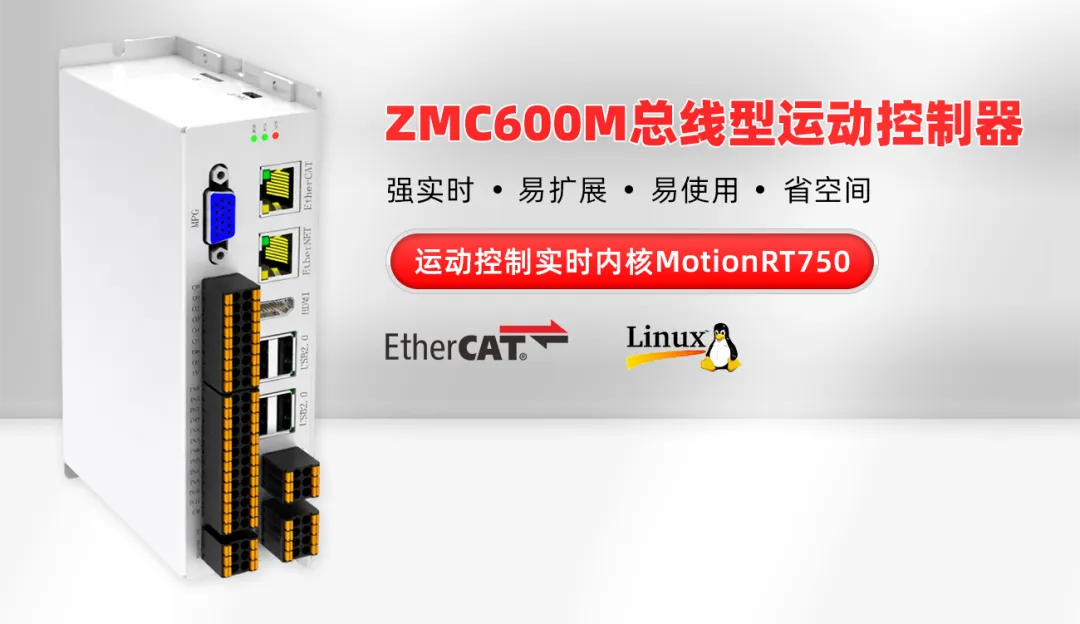

正运动|基于Linux的强实时EtherCAT运动控制器ZMC600M

01

产品摘要

ZMC600M是基于“ARM架构+纯国产Linux运动控制实时内核MotionRT750+ EtherCAT”的总线型运动控制器,打破平台壁垒,实现了嵌入式系统与运动控制和实时内核技术的无缝衔接。

内置多路高速IO和丰富的运动控制功能,帮助客户减少系统拼装复杂度,缩短联调周期,降低与多供应商之间的协调成本,并提升设备连续运行稳定性,更便于客户设备控制系统快速集成与部署。

机身紧凑,无风扇设计,ZMC600M为(OEM)设备商与系统集成商提供在控制性能、实时性能、开放性、成本与安装空间等方面实现理想平衡的解决方案。

02

ZMC600M市场应用背景

随着智能制造不断升级,目前工业设备对控制系统提出了更高的要求:

  • 多轴同步和高精度插补控制;

  • EtherCAT控制周期可调;

  • 运动控制、IO、通讯等一体化集成;

  • 长期稳定运行,低功耗,无风扇设计;

  • 开放式架构,客户做行业应用更容易。

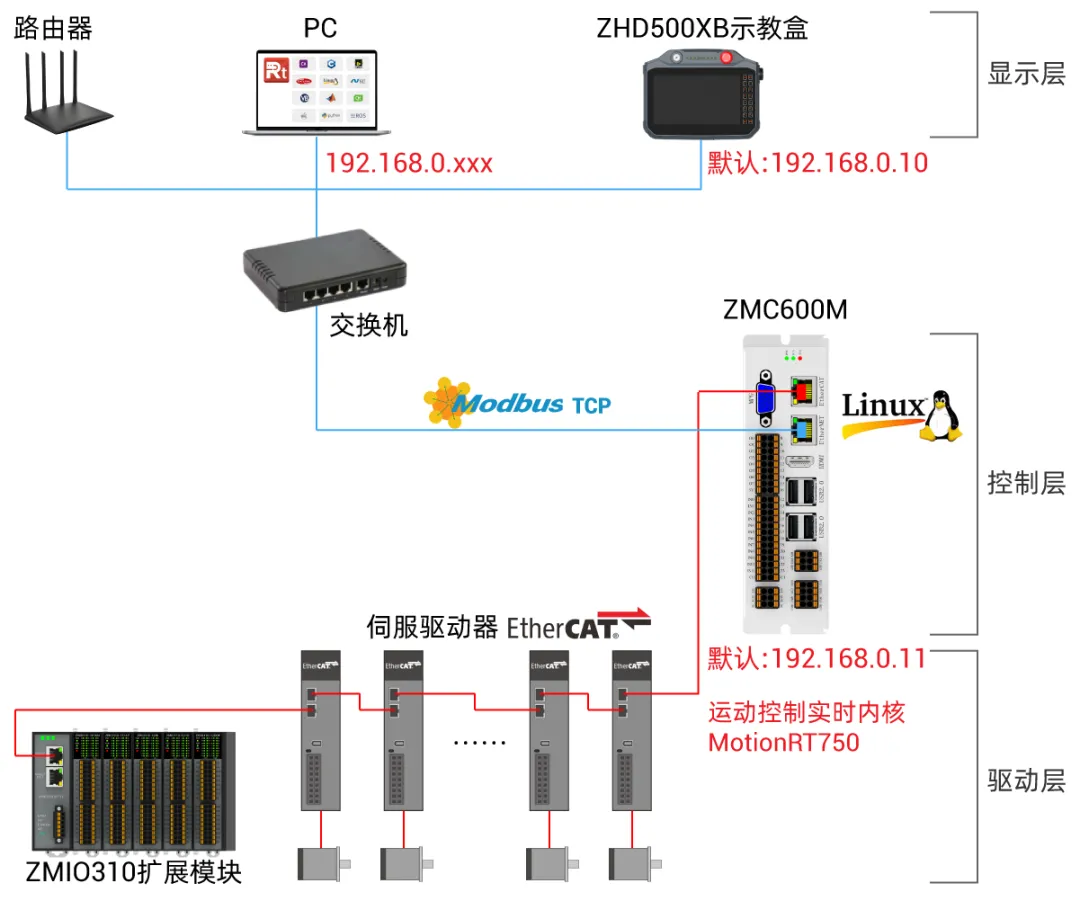

在此背景下,Linux + ARM + EtherCAT主站运动控制解决方案具有很好的成本效益,并已成为各大自动化厂商首选主流方案。

03

ZMC600M产品优势

多任务集中调度处理

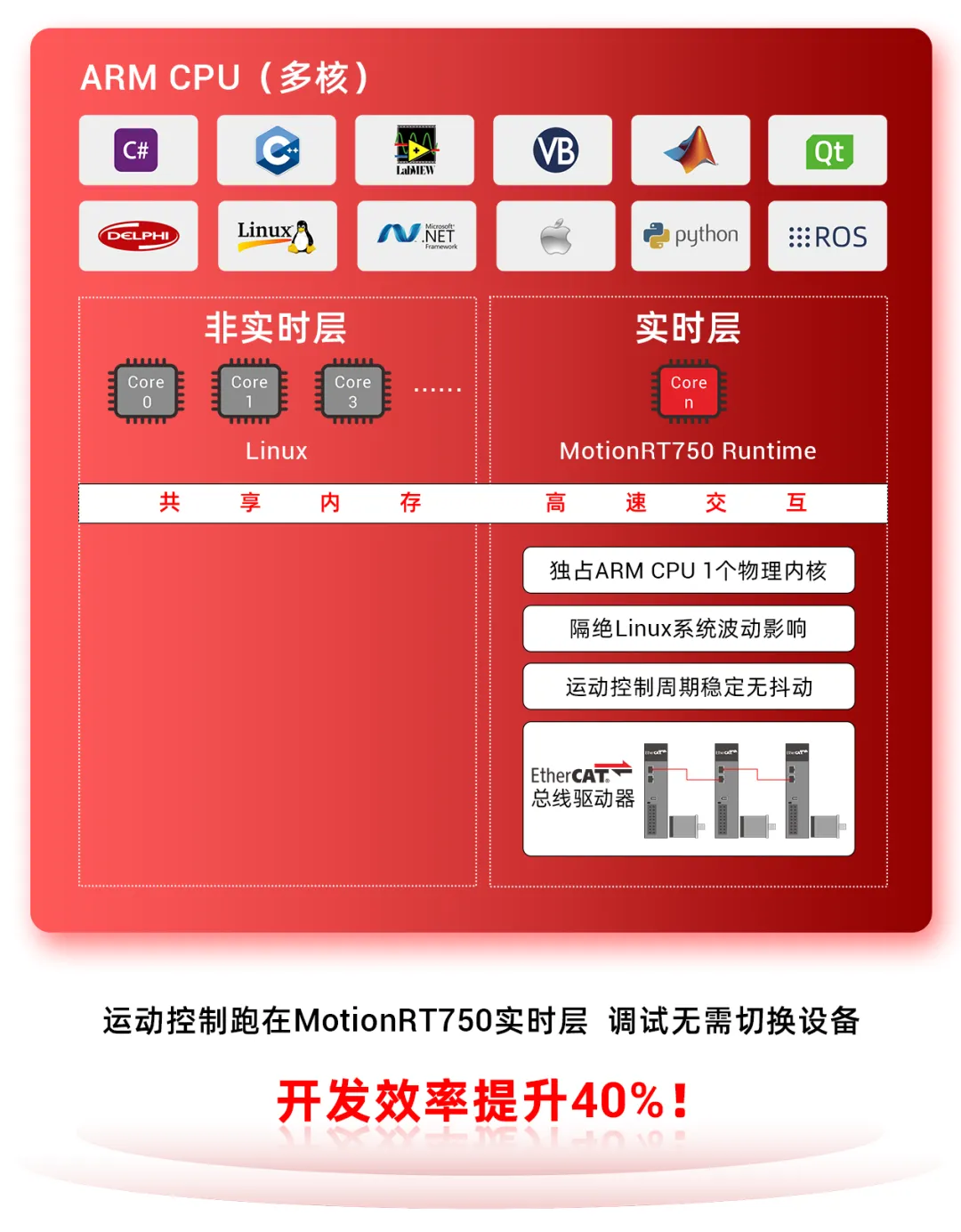

基于Linux的运动控制实时内核MotionRT750将系统的非实时任务与实时任务隔离运行:普通任务由通用能效核承担,专门隔离出来一个能效核用于执行实时控制自动化设备任务。

EtherCAT由实时内核直接控制,关键控制链路独立运行,不受普通任务干扰,控制更稳、响应更快,满足自动化设备高速高精度运动控制需求。

丰富运动控制功能

具备高速锁存,PWM,一维/二维/三维PSO,点位,直线,圆弧,电子凸轮,连续轨迹运动,机械手指令等。

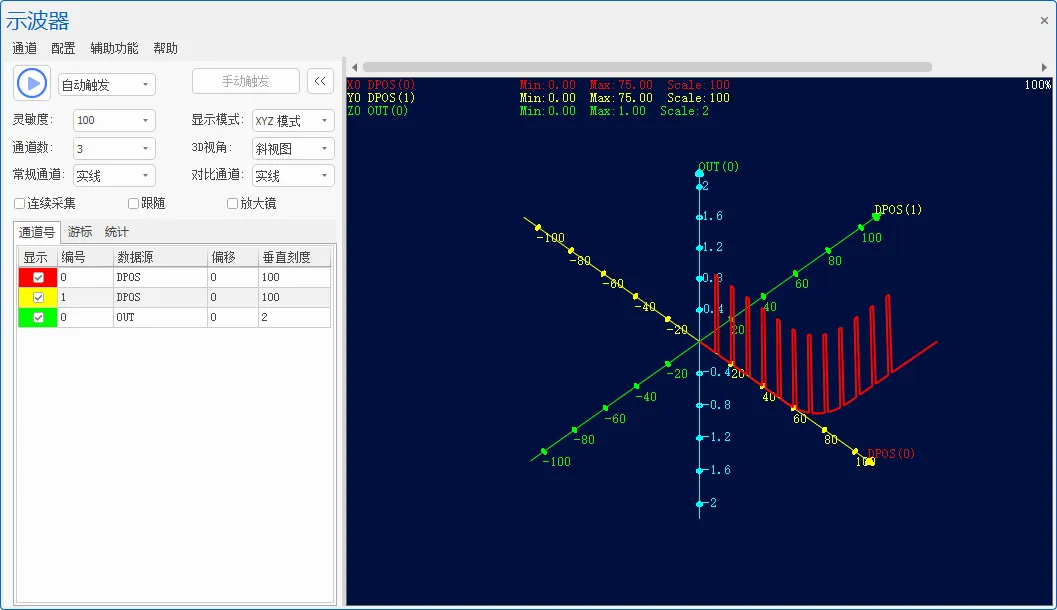

XYZ模式下示波器仿真

开放架构

支持多种高级上位机开发语言,调用统一的API函数库进行二次开发。

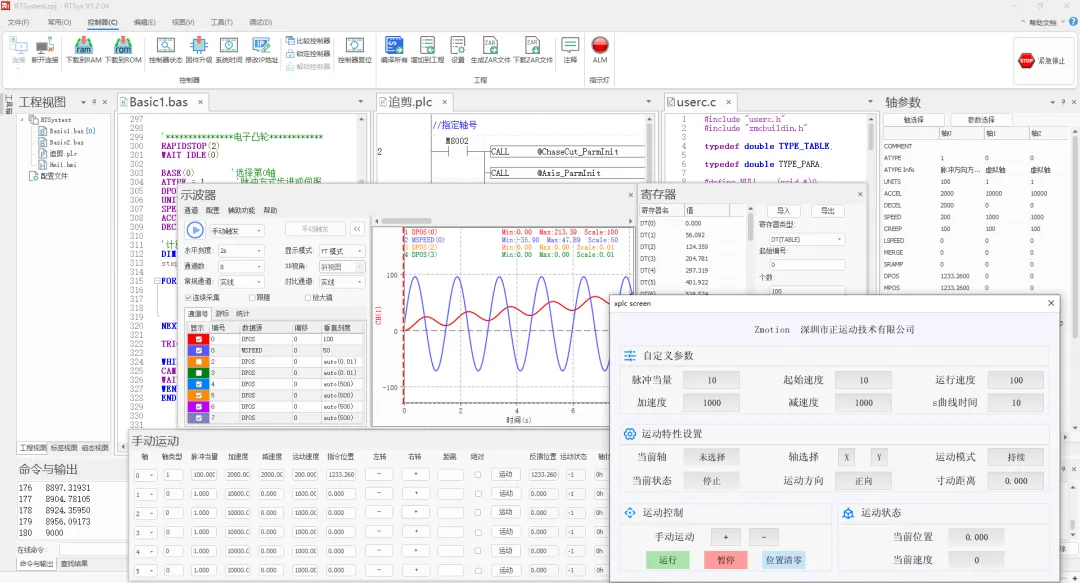

提供All In One的全国产IDE RTSys 运控开发平台
  • 支持C语言编译实时执行;

  • 支持RTBasic、RTPlc、RTHmi、IEC61131-3四种编程环境;

  • 简单易用的运动功能指令。

EtherCAT总线型运动控制器ZMC600M 产品信息
ZMC600M 产品参数

● 内置Linux系统,搭载强实时内核MotionRT750;

● 可选6-32轴运动控制,EtherCAT总线最快通讯周期可达250μs;

● 24路高速IO输入,2路高速锁存,3路单端编码器接口;

● 16路高速IO输出,4路PWM/PSO,4路单端脉冲轴接口;

● 2路AD,2路DA(0-10V,12bit);

● 支持EtherNET、CAN、RS232、RS485通讯;

● 1路MPG手轮接口;

● 支持掉电存储;

● 特殊型号支持5V/24V推挽输出功能;

● 支持多文件多任务编程,可支持PC程序和控制器内置程序同时工作。

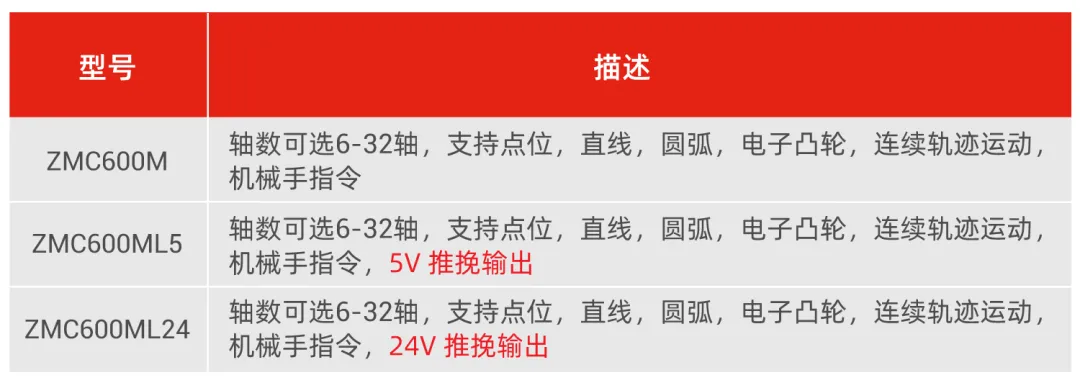

ZMC600M 产品选型
ZMC600M 外观尺寸
接口丰富
扩展性强
小巧紧凑

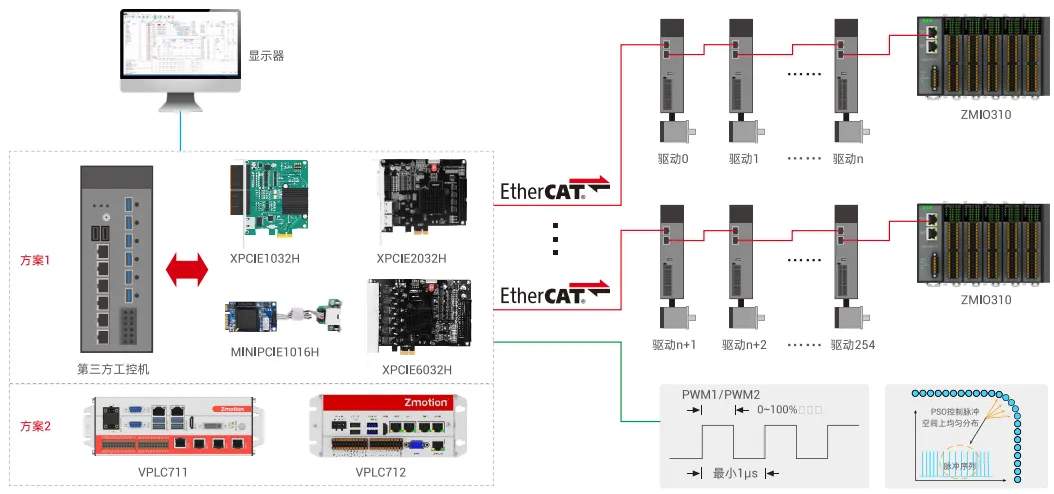

强实时运动控制内核 - MotionRT750
  • x86/ARM架构 Windows/Linux系统下独占CPU内核的运动控制实时内核。

  • 支持多达254轴的高精度运动控制,控制周期可低至125us,显著提升设备性能,助力产能提升至少20%。

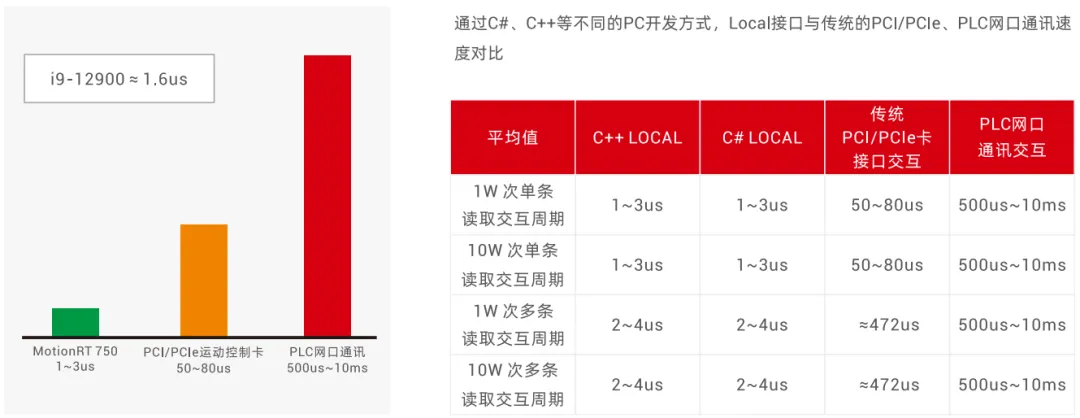

  • 单条指令的交互时间为1-3us,相较于传统的PCI/PCIe、网口等通讯方式,速度提升了10-100倍以上。

  • 搭载环形冗余架构,确保非故障从站持续保持正常EtherCAT通信,可显著提升系统可靠性与运行稳定性。可有效杜绝EtherCAT通讯故障导致的产能损失。

  • 当Windows因病毒入侵、硬件异常插拔或驱动冲突导致系统崩溃时,运动控制实时内核MotionRT750仍可持续运行,且急停功能仍然保持有效,提供充分响应时间进行事故处置,显著提升工业控制安全性与可靠性。

MotionRT持续往前兼容,为嵌入式开发的实时应用,可以很方便移植到Linux或Windows版本,移植方便。

如需使用MotionRT750实时内核,请联系正运动技术业务咨询专线:400-089-8936
