在前两天的推送中，我们讲解了图像平滑、形态转换，以及Sobel、Scharr、Laplacian三种梯度算子——它们都是边缘检测的基础，但单独使用时，要么抗噪能力不足，要么边缘杂乱、不够精准。

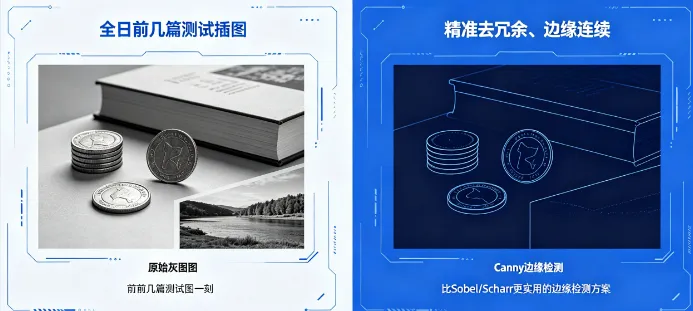

而今天要讲的Canny边缘检测，是OpenCV中最常用、最优秀的边缘检测算法，没有之一。它不是单一算子，而是一套“多步骤组合方案”，能自动完成“降噪→梯度计算→边缘筛选”，最终输出精准、连续、无冗余的边缘，是工业质检、目标识别、图像分割等项目的核心前置操作。
今天这篇实操教程，全程聚焦OpenCV-Python落地，不搞晦涩理论堆砌，从Canny边缘检测的4步核心原理入手，手把手拆解每一步的作用，附完整可复制代码、效果对比和避坑技巧，新手也能一键跑通，看完直接上手项目，衔接此前的梯度算子内容，形成完整的边缘检测知识体系。
一、前置基础（新手必看，衔接前文）
1. 核心前提：环境配置
所有操作均基于OpenCV-Python，若未配置环境，执行以下命令一键安装/升级，适配Python 3.7-3.12，Windows/Mac/Linux全兼容（与前几篇保持一致，降低新手学习成本）：
python# 安装/升级OpenCV-Python（核心依赖）pip install opencv-python -U# 安装辅助库（图像显示、处理）pip install numpy matplotlib |
2. 核心关联：Canny与梯度算子的关系
Canny边缘检测的核心步骤之一是“梯度计算”，底层默认使用Sobel算子（抗噪强、通用），完成X、Y方向梯度的计算，再在此基础上进行边缘筛选。可以理解为：Canny = 高斯平滑 + Sobel梯度 + 边缘优化，是对前几天所学梯度算子的进阶应用。

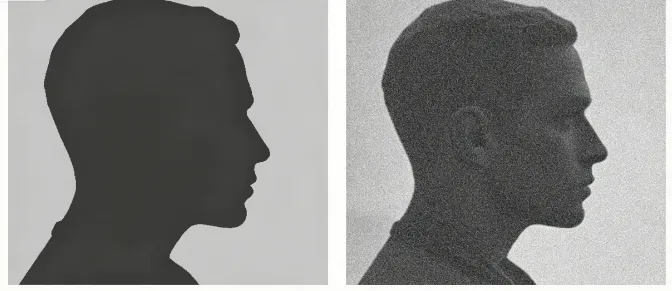

3. 测试图像准备（统一对比，保持连贯）
为了让Canny边缘检测的效果更直观，同时与前几篇文章保持连贯，我们统一使用“带轻微噪声的灰度图像”（与梯度算子篇测试图一致），代码如下，可直接复用：
pythonimport cv2import numpy as npimport matplotlib.pyplot as plt# 1. 读取图像（优先用灰度图，边缘检测效果更明显）img = cv2.imread("test.jpg", 0) # 0表示读取为灰度图，替换为自己的图像路径# 2. 添加轻微高斯噪声（模拟真实拍摄场景，测试Canny抗噪能力）def add_gaussian_noise(img, mean=0, var=0.001):img = np.array(img/255, dtype=np.float32)noise = np.random.normal(mean, var**0.5, img.shape)noise_img = img + noisenoise_img = np.clip(noise_img, 0, 1)noise_img = np.uint8(noise_img*255)return noise_img# 生成带噪灰度图（用于测试Canny抗噪性）img_noise = add_gaussian_noise(img)# 显示原始灰度图与带噪图plt.subplot(1, 2, 1)plt.imshow(img, cmap="gray")plt.title("原始灰度图像")plt.axis("off")plt.subplot(1, 2, 2)plt.imshow(img_noise, cmap="gray")plt.title("带噪灰度图像")plt.axis("off")plt.show() |

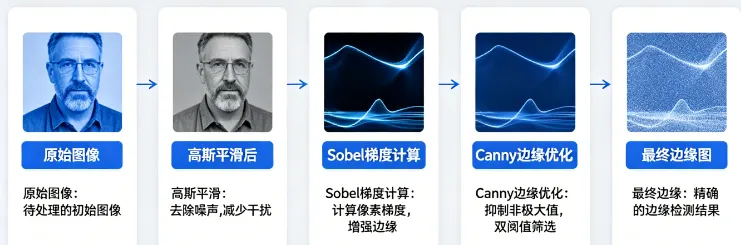

二、核心原理：Canny边缘检测的4个关键步骤（通俗解读）
Canny边缘检测之所以优秀，核心在于它不是“一步到位”，而是通过4个步骤层层优化，最终得到高质量边缘，每一步都有明确的作用，新手无需死记公式，理解逻辑即可。
步骤1：高斯平滑（降噪）
核心作用：去除图像噪声，避免噪声被误检测为边缘（对应前几篇所学的高斯滤波）。Canny算法会自动对输入图像进行高斯平滑，无需手动操作，本质是用高斯卷积核对图像进行模糊处理，抑制高频噪声。
步骤2：梯度计算（找边缘候选区）
核心作用：通过Sobel算子计算X、Y方向的梯度，得到梯度的大小（边缘强度）和方向（边缘朝向），找到所有“灰度变化明显”的像素，作为边缘候选点。
步骤3：非极大值抑制（去冗余）
核心作用：剔除“非边缘”的冗余像素，让边缘更纤细、更精准。简单说：对于梯度方向上的相邻像素，只保留梯度值最大的像素（真正的边缘），删除其他像素，避免边缘“变粗、模糊”。
步骤4：双阈值筛选（定边缘）
核心作用：通过两个阈值（高阈值、低阈值），筛选出“真正的边缘”，剔除虚假边缘：
•高于高阈值的像素：确定为“强边缘”，直接保留；
•低于低阈值的像素：确定为“非边缘”，直接删除；
•介于两个阈值之间的像素：若与强边缘相连，则保留（弱边缘）；否则删除。
三、OpenCV实战：Canny边缘检测实操（代码+效果+参数调优）
OpenCV已将Canny边缘检测的4个步骤封装成一个函数，无需手动实现每一步，直接调用即可，重点掌握参数调优技巧，就能得到理想的边缘效果。
1. 核心函数：cv2.Canny()
核心函数：cv2.Canny(image, threshold1, threshold2, apertureSize, L2gradient)
•image：输入图像（灰度图最佳，彩色图需先转灰度）；
•threshold1：低阈值（介于两个阈值之间的像素，需与高阈值配合）；
•threshold2：高阈值（高于此值的像素，确定为强边缘）；
•apertureSize：Sobel算子尺寸（默认3，必须是奇数，与前几篇梯度算子一致）；
•L2gradient：是否使用L2范数计算梯度（默认False，用L1范数；True时梯度计算更精准，但速度稍慢）。
关键技巧：高阈值与低阈值的比例，建议为2:1 或 3:1（如低阈值50，高阈值100；低阈值80，高阈值240），这是OpenCV官方推荐的参数比例，新手可直接套用。

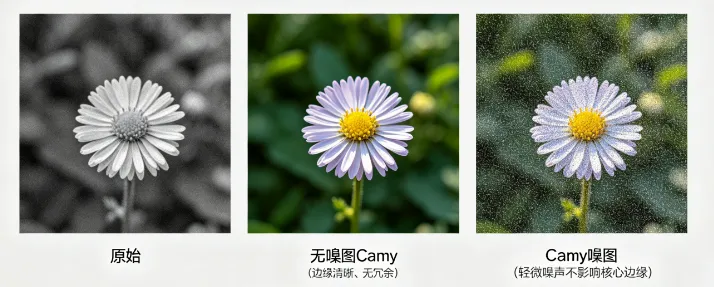

2. 基础实操代码（一键跑通）
pythonimport cv2import numpy as npimport matplotlib.pyplot as plt# 读取灰度图和带噪灰度图img = cv2.imread("test.jpg", 0)img_noise = add_gaussian_noise(img) # 调用前面定义的加噪函数# 执行Canny边缘检测（官方推荐参数：低阈值50，高阈值100，比例2:1）canny_1 = cv2.Canny(img, threshold1=50, threshold2=100) # 无噪图检测canny_2 = cv2.Canny(img_noise, threshold1=50, threshold2=100) # 带噪图检测# 对比显示（无噪图vs带噪图的Canny效果）plt.subplot(1, 3, 1)plt.imshow(img, cmap="gray")plt.title("原始灰度图像")plt.axis("off")plt.subplot(1, 3, 2)plt.imshow(canny_1, cmap="gray")plt.title("Canny检测（无噪图）")plt.axis("off")plt.subplot(1, 3, 3)plt.imshow(canny_2, cmap="gray")plt.title("Canny检测（带噪图）")plt.axis("off")plt.show() |
3. 关键参数调优（新手必看）
Canny的效果，核心取决于“双阈值”的设置，不同图像适合不同的阈值，我们通过3组对比，教大家快速找到最优参数：
pythonimport cv2import numpy as npimport matplotlib.pyplot as plt# 读取灰度图img = cv2.imread("test.jpg", 0)# 3组不同阈值对比（比例均为2:1）canny_low = cv2.Canny(img, 30, 60) # 低阈值偏低：边缘偏多、可能有冗余canny_mid = cv2.Canny(img, 50, 100) # 中间阈值：推荐，边缘精准无冗余canny_high = cv2.Canny(img, 80, 160) # 高阈值偏高：边缘偏少、可能丢失细边缘# 对比显示（3组阈值效果）plt.subplot(1, 3, 1)plt.imshow(canny_low, cmap="gray")plt.title("低阈值（30,60）：边缘偏多")plt.axis("off")plt.subplot(1, 3, 2)plt.imshow(canny_mid, cmap="gray")plt.title("中间阈值（50,100）：推荐")plt.axis("off")plt.subplot(1, 3, 3)plt.imshow(canny_high, cmap="gray")plt.title("高阈值（80,160）：边缘偏少")plt.axis("off")plt.show() |
调优技巧：
•若边缘太少、丢失细边缘：降低低阈值和高阈值（保持2:1/3:1比例）；
•若边缘太多、有冗余/噪声：提高低阈值和高阈值（保持比例）；
•若图像噪声较多：可先手动做一次高斯平滑（cv2.GaussianBlur()），再用Canny检测，效果更优。

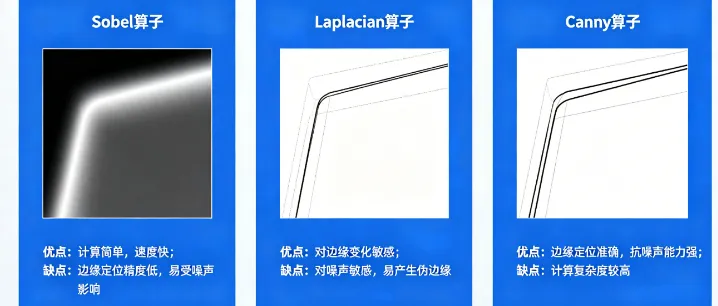

4. 与其他边缘检测算子对比（凸显Canny优势）
为了让大家更直观地看到Canny的优势，我们将其与前几天所学的Sobel、Laplacian算子做对比，代码如下：
pythonimport cv2import numpy as npimport matplotlib.pyplot as plt# 读取灰度图img = cv2.imread("test.jpg", 0)img_blur = cv2.GaussianBlur(img, (3, 3), sigmaX=1) # 平滑处理，统一对比基准# 1. Sobel算子边缘检测sobel_xy = cv2.Sobel(img_blur, cv2.CV_64F, 1, 1, ksize=3)sobel_xy = cv2.convertScaleAbs(sobel_xy)# 2. Laplacian算子边缘检测laplacian = cv2.Laplacian(img_blur, cv2.CV_64F, ksize=3)laplacian = cv2.convertScaleAbs(laplacian)# 3. Canny边缘检测（推荐参数）canny = cv2.Canny(img_blur, 50, 100)# 对比显示（三种方法）plt.figure(figsize=(12, 4))plt.subplot(1, 3, 1)plt.imshow(sobel_xy, cmap="gray")plt.title("Sobel算子：边缘偏粗")plt.axis("off")plt.subplot(1, 3, 2)plt.imshow(laplacian, cmap="gray")plt.title("Laplacian算子：噪声明显")plt.axis("off")plt.subplot(1, 3, 3)plt.imshow(canny, cmap="gray")plt.title("Canny算子：边缘精准、无冗余")plt.axis("off")plt.show() |
核心差异总结：Sobel边缘偏粗、Laplacian抗噪弱，而Canny边缘纤细、精准、无冗余，是实际项目中的首选边缘检测方法。
四、实操避坑指南（新手必看）
•Canny边缘检测优先使用灰度图像，若用彩色图，需先转为灰度图（cv2.cvtColor(img, cv2.COLOR_BGR2GRAY)），否则边缘检测效果杂乱；
•双阈值必须遵循2:1 或 3:1的比例，这是避免边缘冗余或丢失的关键，新手不要随意设置；
•若图像噪声较多，Canny自带的高斯平滑可能不够，需手动先做高斯滤波（cv2.GaussianBlur()），再执行Canny检测；
•apertureSize（Sobel算子尺寸）默认3即可，无需修改，修改为5/7会导致边缘变粗、细节丢失；
•L2gradient参数默认False即可，True虽能提升梯度计算精准度，但会增加计算时间，日常实操无需开启。
五、完整实战代码（一键复制运行）
整合以上所有操作，包含“图像预处理+Canny基础检测+参数调优+与其他算子对比”，替换自己的图像路径，即可一键跑通，适合新手直接实操，同时衔接前文知识，形成完整练习：
pythonimport cv2import numpy as npimport matplotlib.pyplot as plt# 1. 环境验证（可选）print("OpenCV版本：", cv2.__version__)# 2. 读取并预处理图像img = cv2.imread("test.jpg", 0) # 替换为自己的图像路径# 3. 添加高斯噪声（模拟真实场景）def add_gaussian_noise(img, mean=0, var=0.001):img = np.array(img/255, dtype=np.float32)noise = np.random.normal(mean, var**0.5, img.shape)noise_img = img + noisenoise_img = np.clip(noise_img, 0, 1)noise_img = np.uint8(noise_img*255)return noise_imgimg_noise = add_gaussian_noise(img)img_blur = cv2.GaussianBlur(img_noise, (3, 3), sigmaX=1) # 手动平滑，优化效果# 4. Canny边缘检测（基础+调优）canny_mid = cv2.Canny(img_blur, 50, 100) # 推荐参数canny_low = cv2.Canny(img_blur, 30, 60) # 低阈值canny_high = cv2.Canny(img_blur, 80, 160) # 高阈值# 5. 与其他算子对比## 5.1 Sobel算子sobel_xy = cv2.Sobel(img_blur, cv2.CV_64F, 1, 1, ksize=3)sobel_xy = cv2.convertScaleAbs(sobel_xy)## 5.2 Laplacian算子laplacian = cv2.Laplacian(img_blur, cv2.CV_64F, ksize=3)laplacian = cv2.convertScaleAbs(laplacian)# 6. 统一显示所有效果（对比查看）plt.figure(figsize=(15, 10))# 第一行：原始图、带噪图、平滑图plt.subplot(2, 4, 1)plt.imshow(img, cmap="gray")plt.title("原始灰度图像")plt.axis("off")plt.subplot(2, 4, 2)plt.imshow(img_noise, cmap="gray")plt.title("带噪灰度图像")plt.axis("off")plt.subplot(2, 4, 3)plt.imshow(img_blur, cmap="gray")plt.title("高斯平滑后图像")plt.axis("off")# 第二行：Canny调优对比plt.subplot(2, 4, 4)plt.imshow(canny_low, cmap="gray")plt.title("Canny（低阈值30,60）")plt.axis("off")plt.subplot(2, 4, 5)plt.imshow(canny_mid, cmap="gray")plt.title("Canny（推荐50,100）")plt.axis("off")plt.subplot(2, 4, 6)plt.imshow(canny_high, cmap="gray")plt.title("Canny（高阈值80,160）")plt.axis("off")# 第三行：与其他算子对比（调整布局）plt.subplot(2, 4, 7)plt.imshow(sobel_xy, cmap="gray")plt.title("Sobel算子")plt.axis("off")plt.subplot(2, 4, 8)plt.imshow(laplacian, cmap="gray")plt.title("Laplacian算子")plt.axis("off")plt.tight_layout()plt.show()# 7. 保存所有结果（可选）cv2.imwrite("canny_mid.jpg", canny_mid)cv2.imwrite("canny_compare.jpg", np.hstack((sobel_xy, laplacian, canny_mid))) |
最后总结（衔接系列，强化记忆）
从图像平滑、形态转换，到梯度算子，再到今天的Canny边缘检测，我们已经完整讲解了OpenCV图像预处理的核心流程——降噪→优化形态→梯度检测→精准边缘提取。
而Canny边缘检测，是这套流程的“最终落地工具”，它整合了高斯平滑、Sobel梯度的优势，通过4步优化，实现了“抗噪强、边缘准、无冗余”的效果，是实际项目中边缘检测的首选。
记住核心要点：Canny的关键是“双阈值”，遵循2:1/3:1比例，根据图像噪声和边缘情况微调，就能得到理想效果。今天的代码可以直接复用，建议大家亲手跑一遍，对比Canny与其他算子的差异，巩固这几天所学的知识，为后续的轮廓分析、目标识别打下基础。
辛苦大家看到这里啦，如果你觉得这篇OpenCV实操教程对你有帮助，麻烦动动小手，点赞+在看，让更多学习计算机视觉、OpenCV的小伙伴看到，一起交流学习、共同进步～
关注【AI与计算机视觉】，后台回复「Canny检测」，即可免费获取本文完整代码、测试素材，还有更多OpenCV实战教程，助力大家快速上手，搞定图像预处理全流程！
评论区留言「Canny实操」，我们一起打卡练习，互相交流遇到的问题，深耕计算机视觉，解锁更多实战技巧！后续我们将讲解轮廓检测，衔接今天的Canny边缘检测，记得持续关注哦～
