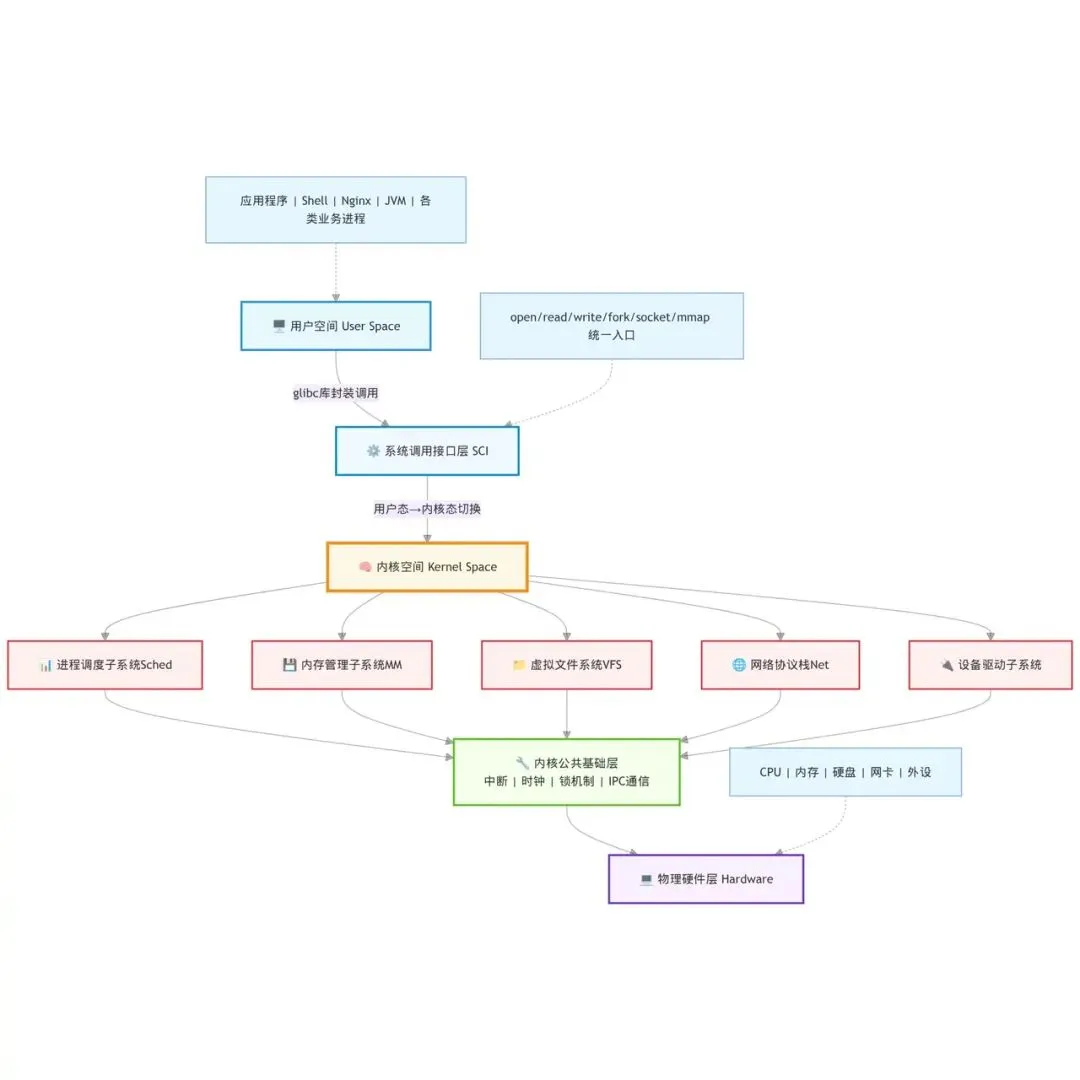

一、层级架构框架图（标准内核分层）

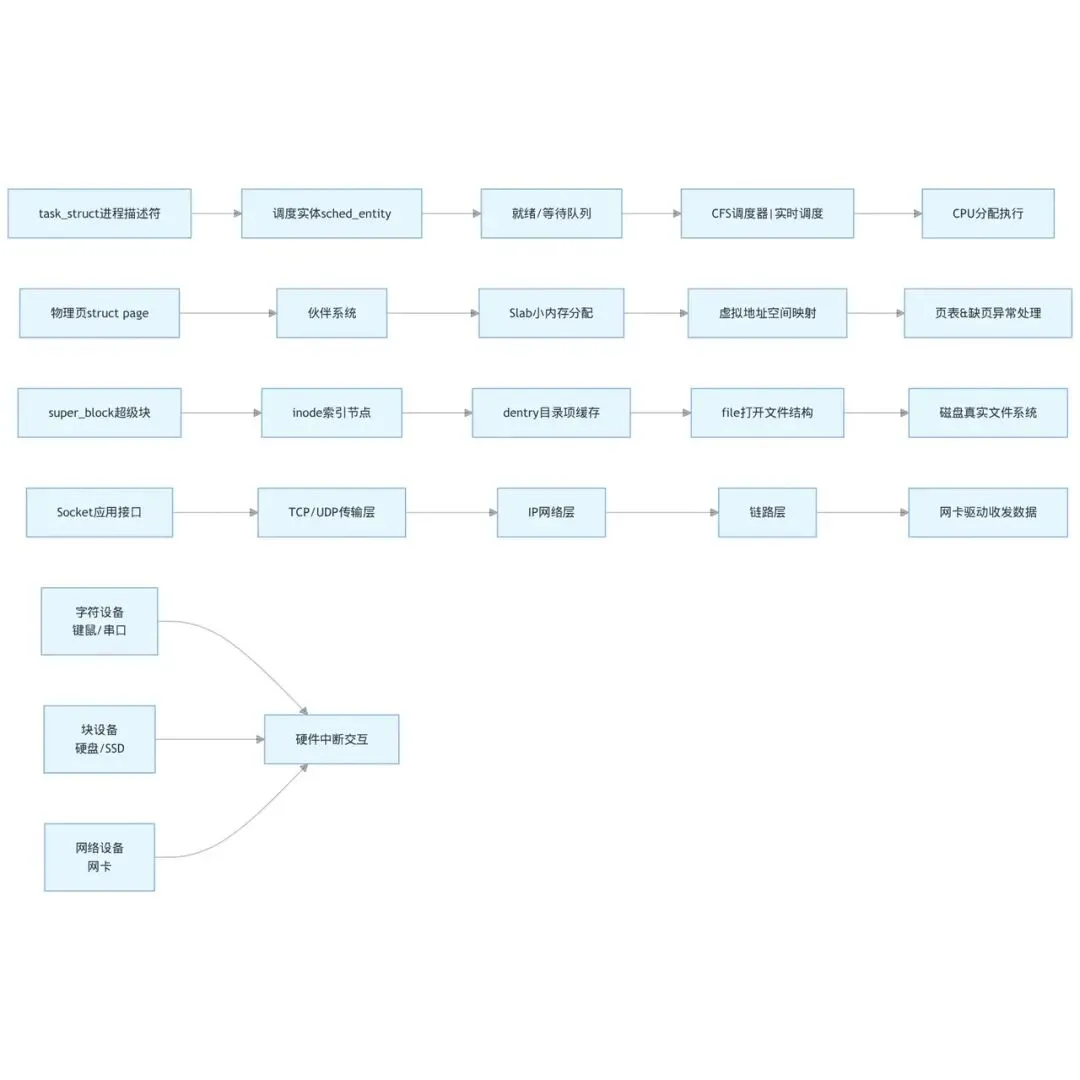

二、五大核心子系统内部结构&实现原理

内部结构

• 进程描述符：struct task_struct（PCB核心）

• 调度实体：sched_entity

• 调度类：CFS普通进程、实时进程、空闲进程

• 核心队列：就绪队列、等待队列、睡眠队列

实现实例

1. 创建进程：fork() → 调用内核do_fork()

2. 执行程序：execve() → 清空地址空间加载新程序

3. 调度逻辑：CFS 计算虚拟运行时间，择优抢占CPU

4. 命令实测：ps -ef、top、nice 修改进程优先级

2. 内存管理子系统（MM）

内部结构

• 分层：页帧管理 → 伙伴系统 → Slab分配器 → 虚拟地址映射

• 核心结构：struct page、页表、vm_area_struct虚拟区间

• 机制：缺页异常、OOM查杀、Swap交换分区

实现实例

1. 应用malloc → glibc调用brk/mmap系统调用

2. 内核分配物理页，建立页表映射虚拟内存

3. 内存不足触发kswapd进程回收内存

4. 实操：free -h、cat /proc/meminfo、swapon

3. 虚拟文件系统 VFS（最核心抽象层）

四层核心对象（实现骨架）

1. super_block：文件系统超级块

2. inode：文件底层索引节点

3. dentry：目录项（路径缓存）

4. file：进程打开文件结构体

实现实例（读取文件全流程）

1. 用户程序 open("test.txt",O_RDONLY)

2. 进入内核sys_open，VFS解析路径找dentry→inode

3. 检查页缓存（内存管理），有数据直接拷贝

4. 无缓存调用块设备驱动读取磁盘扇区

5. 数据存入页缓存，拷贝至用户缓冲区

6. 对应实操：cat test.txt、mount挂载磁盘

4. 网络协议栈子系统

内核网络五层实现结构
Socket层 → 传输层(TCP/UDP) → 网络层(IP) → 链路层 → 网卡驱动
核心结构体：struct sk_buff 网络数据包载体

实现实例（TCP通信）

1. 服务端socket()->bind()->listen()->accept()

2. 客户端socket()->connect()建立三次握手

3. 内核协议栈封装IP+TCP报文

4. 下发网卡驱动完成报文收发

5. 实操：netstat -ntlp、curl、tcpdump抓包

5. 设备驱动子系统

三大分类实现

• 字符设备：串口、键盘、鼠标 / 主设备号驱动

• 块设备：硬盘、SSD、U盘（按块IO）

• 网络设备：网卡设备结构体net_device

实现实例

1. 硬盘读写：应用IO请求 → 通用块层 → IO调度器 → 磁盘驱动

2. 网卡收包：硬件中断 → 内核软中断 → 协议栈解析

3. 实操：lsblk查看块设备、dmesg查看驱动加载日志

三、内核全局调用关系（最简流程实例）

实例1：运行一条Linux命令 ls

1. Shell进程调用execve加载ls程序

2. 进程管理创建运行上下文，分配CPU时间片

3. ls调用readdir系统调用遍历目录

4. VFS通过inode读取磁盘目录数据

5. 内存管理分配临时缓冲区存放数据

6. 驱动读取硬件数据，逐层返回打印到终端

实例2：Java程序运行底层内核支撑

1. JVM 依赖内核进程调度分配CPU

2. JVM堆内存由内核内存管理虚拟内存映射

3. 日志读写依赖VFS文件系统

4. 网络请求走内核TCP协议栈

5. 磁盘持久化调用块设备驱动

四、内核源码目录对应框架（实战对应）

linux内核源码
├─ kernel/     进程调度、系统调用、时钟核心
├─ mm/         内存管理全部实现
├─ fs/         VFS+各类文件系统实现
├─ net/        网络协议栈全套代码
├─ drivers/    所有硬件驱动
├─ arch/       CPU架构适配(x86/arm)
├─ include/    内核头文件、结构体定义

五、极简总结

1. 框架核心：用户态→系统调用→五大内核子系统→硬件

2. 所有功能全部依靠进程管CPU、内存管空间、VFS管文件、网络管通信、驱动管硬件联动实现

3. 所有应用行为，最终都会落到对应内核子系统完成硬件交互
