从零构建FEA前后处理器 Python+VTK开发实战与国产CAE软件展望-结构求解器FrontISTR

有限元分析是现代与近50年传统工程设计的核心手段，广泛应用于航空航天、汽车制造、土木工程、电子设备等领域的结构强度、振动、热传导和多物理场耦合分析。然而，商业CAE软件的高昂许可费用和封闭生态让大量中小企业、高等院校和独立研究者望而却步。一套完整的ANSYS或ABAQUS许可每年数十万至上百万元，对于预算有限的团队来说是难以承受的负担。

近年来，以FrontISTR、CalculiX、ELMER、OpenRadioss等为代表的开源有限元求解器日益成熟，在求解精度和计算效率上已经能够与商业软件媲美。然而，"最后一公里"问题始终存在——这些开源求解器普遍缺乏现代化、易用的图形化前后处理器。用户需要手动编写文本格式的输入文件，处理网格转换，这对工程师的使用门槛极高。

本文以我们实际开发的ElmerPreprocessor（约5400行）和FrontISTRPreprocessor（约6000行）为例，详细介绍如何利用Python + PyQt5 + VTK / PyVista这套纯开源技术栈，从零构建功能完整的FEA前后处理软件。随后，我们将深度分析WELSIM创始人程亮（Liang C.）的创业经验，并以FrontISTR官方的Hertz接触基准测试为例展示求解精度验证流程，最后展望结合AI智能网格划分的下一代国产化多物理场仿真前处理平台，核心讲述如何开发一款适配结构求解器FrontISTR的程序界面，后续陆续分享适配CalculiX、ELMER，OpenRadioss等。

二、开源求解器的崛起

2.1 FrontISTR：MIT许可证的工业级并行求解器

FrontISTR是由某国在2005-2012年间投资开发的重大科研项目成果，采用MIT许可证开源，对商业使用极为友好。FrontISTR实际上包含两个相对独立的部分：HECMW（HEC Middleware）负责分布式数据管理和线性方程组求解器，有限元计算部负责有限元分析计算核心算法。

FrontISTR的核心能力包括：静力分析（线性和非线性）、动力分析（隐式/显式方法）、特征值分析、频率响应分析、热传导分析；材料方面支持弹塑性、超弹性、粘弹性、蠕变；几何非线性方面支持大变形和接触；并行采用MPI+OpenMP混合架构。

FrontISTR的求解精度已通过大量基准测试验证，如下表所示（悬臂梁集中力加载，与NASTRAN、ABAQUS对比）：

值得关注：2026年3月，FrontISTR已被SciencePedia平台纳入AI for Science基础设施，提供Docker镜像和MCP Agent支持，标志着其在科学计算自动化领域的重要进展。

2.2 ELMER：多物理场耦合的瑞士军刀

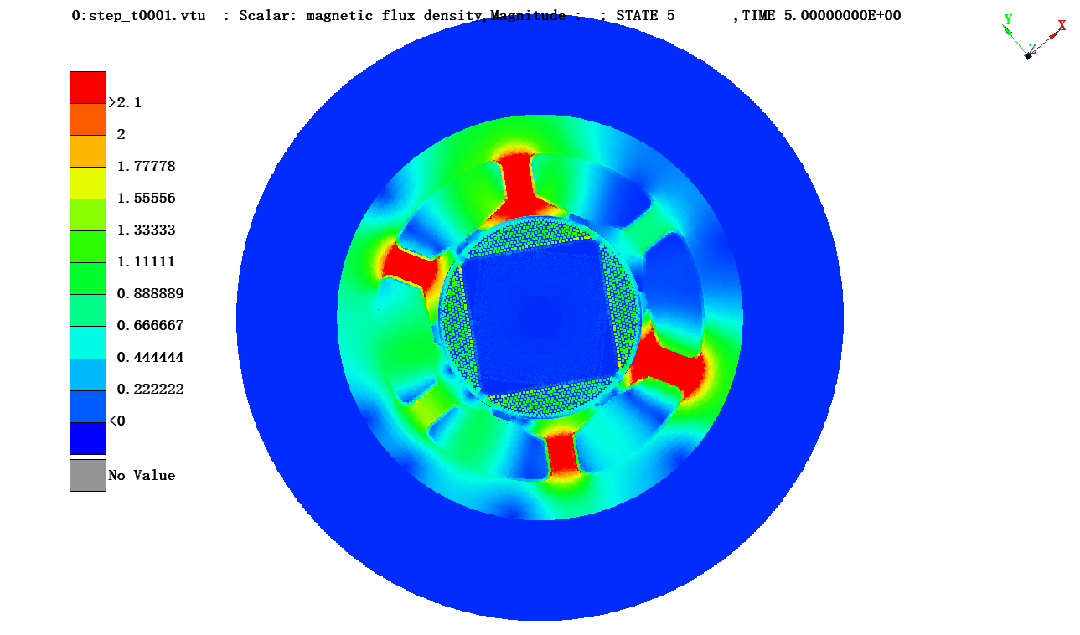

ELMER由芬兰CSC开发，是目前开源领域功能最全面的多物理场有限元求解器之一。其核心优势在于多物理场覆盖——结构力学、电磁学（静电场/静磁场/涡流/波动）、热传导、流体动力学、声学，并支持任意物理场之间的耦合（焦耳热、热应力、流固耦合等）。

2.3 CalculiX与OpenRadioss

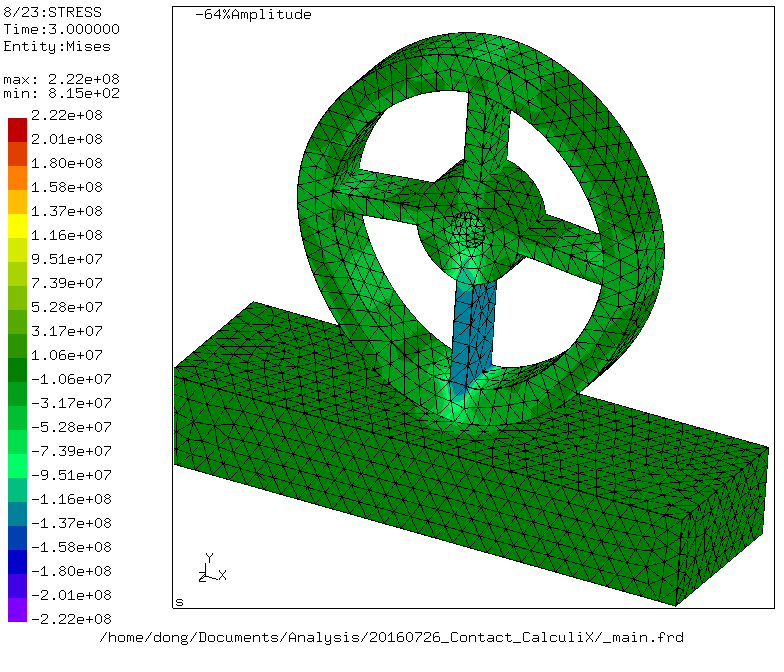

CalculiX由慕尼黑大学Guido Dhondt教授开发，最大的优势在于与ABAQUS文件格式的高度兼容性。支持静力、动力、模态、热传导、屈曲分析。

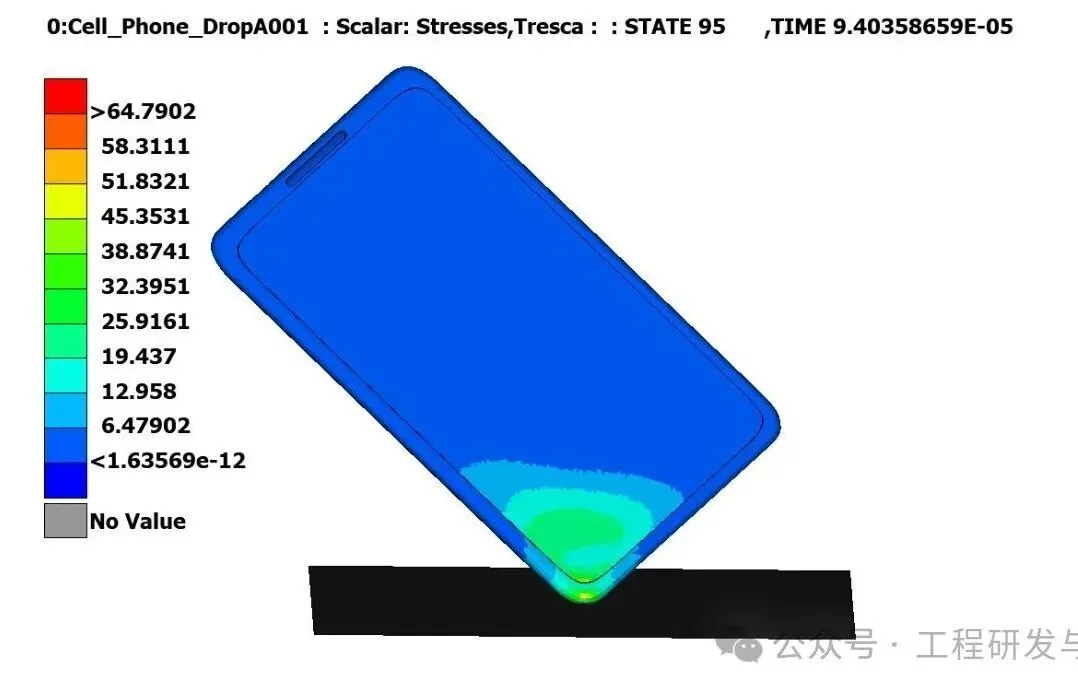

OpenRadioss由Altair开源，是显式动力学求解器，广泛应用于汽车碰撞安全、冲击分析、爆炸仿真。支持超过200种材料模型和先进接触算法。

2.4 OpenFOAM：开源CFD的功能简介

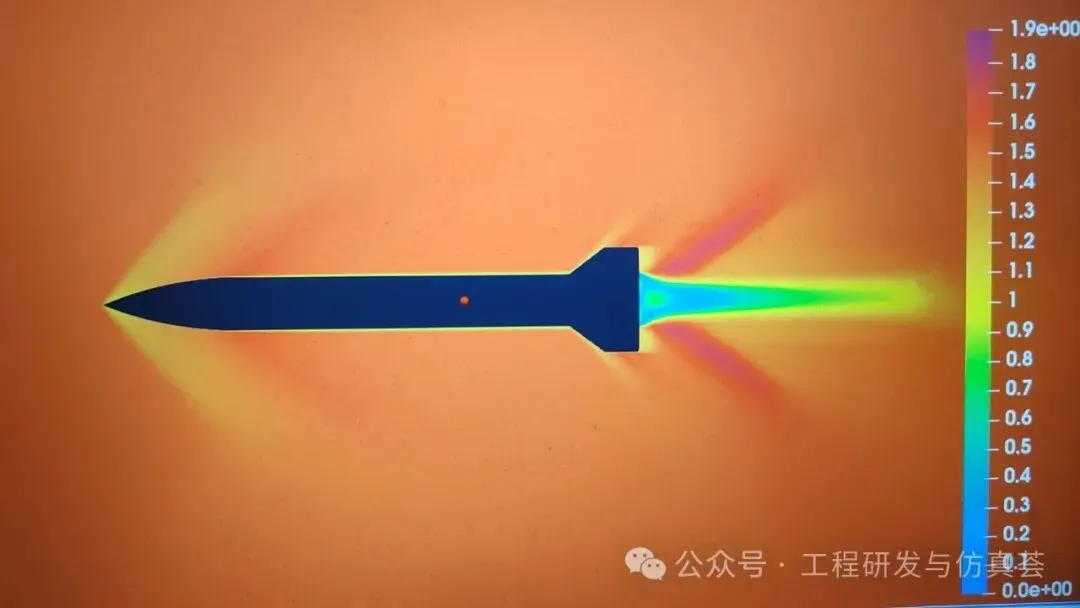

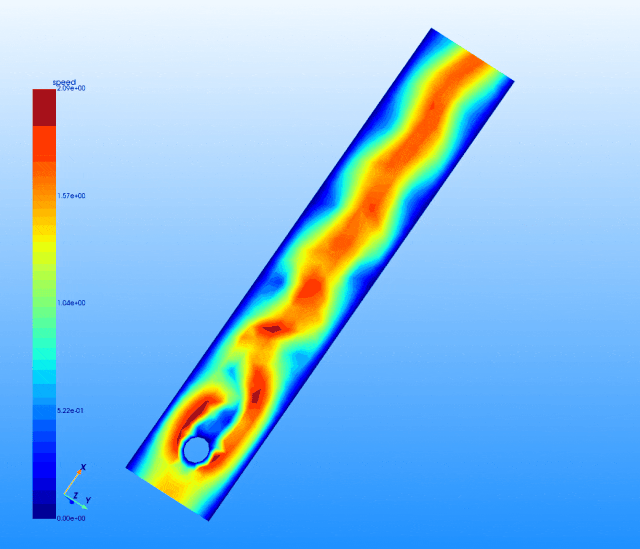

OpenFOAM基于有限体积法（FVM），支持不可压缩/可压缩流动、湍流模拟（LES/RANS/DES）、多相流、热传递和燃烧，拥有超过100个求解器和200个实用工具，是开源CFD领域的事实标准。

三、Python+VTK构建FEA前后处理器实战

本节以实际开发的FrontISTRPreprocessor为例，详细介绍核心模块的实现。

3.1 整体架构

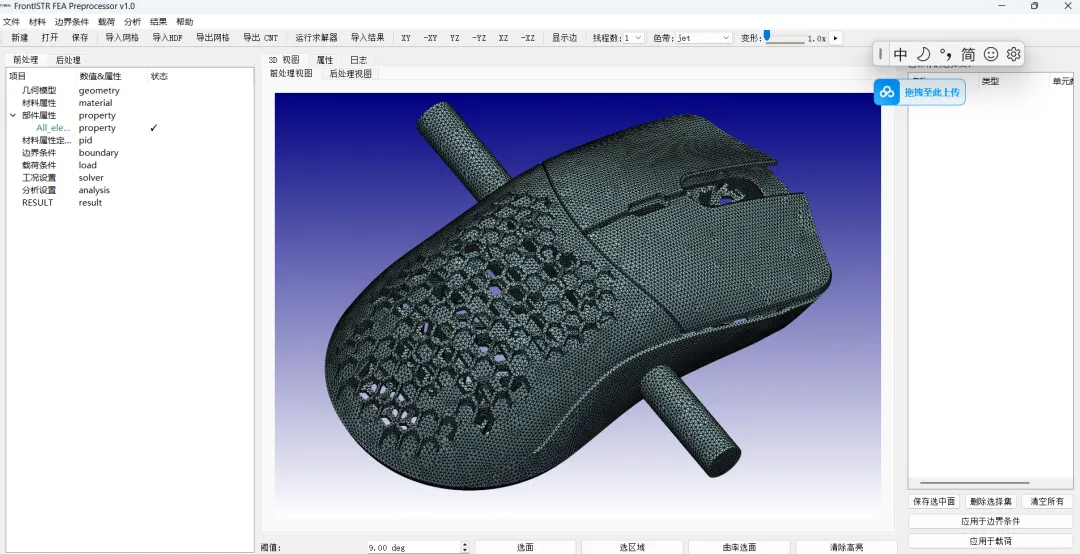

软件采用模块化架构，遵循"左树右图"的经典仿真前处理布局——左侧QTreeWidget模型树，右侧BackgroundPlotter三维视图，底部VTK交互引擎。

PyQt5 MainWindow (QMainWindow)

左侧面板 QTreeWidget几何模型 / 材料属性/边界条件 / 载荷条件/工况设置 / 分析设置

右侧面板 (QSplitter)BackgroundPlotter (3D视图)属性选项卡 + 选择集面板 + 日志

EnhancedMouseInteractorStyle (VTK 选面引擎)

FROSTRInputGenerator (求解器文件生成)

后处理引擎 (云图 / 变形 / GIF / MP4 / 矢量场 / 流线)

3.2 三维可视化引擎

采用双BackgroundPlotter设计——self.pre_plotter和self.post_plotter分离，避免频繁切换导致的画面闪烁。

import pyvista as pvfrom pyvistaqt import BackgroundPlotterself.post_plotter = BackgroundPlotter(     show=False, window_size=(1280, 900) )self.post_plotter.set_background('white', top='gray')# 加载网格mesh = pv.read('model.vtk')self.pre_plotter.add_mesh(mesh, color='lightblue', show_edges=True)

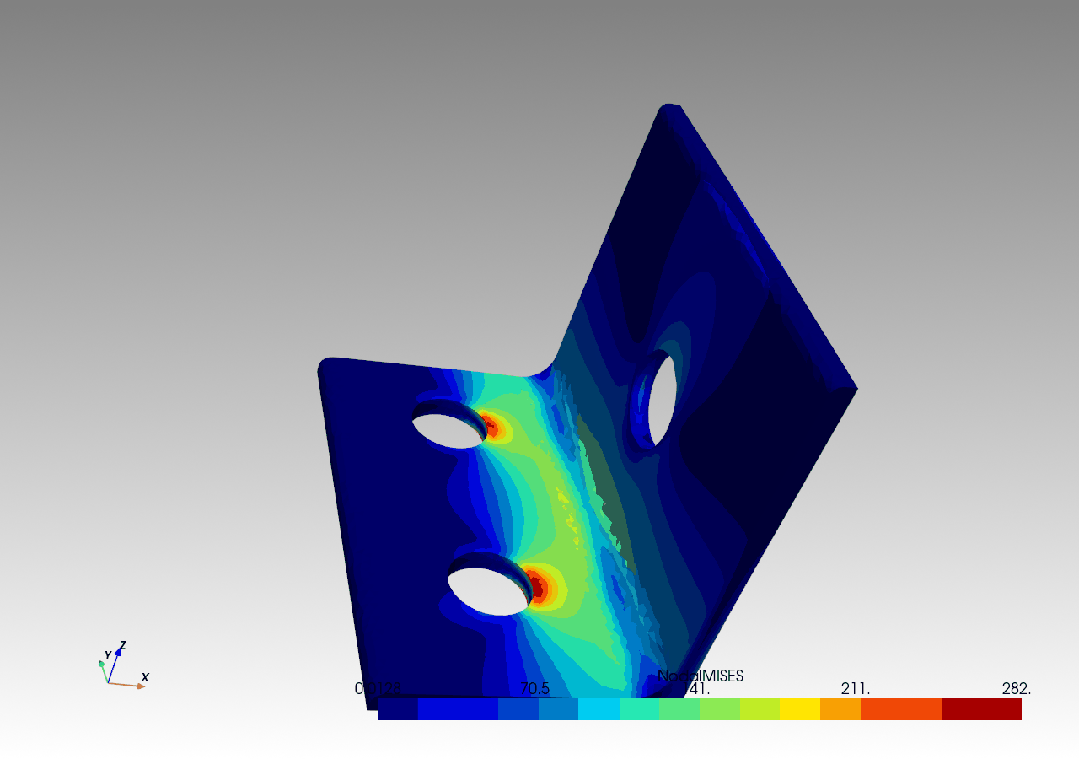

云图显示通过add_mesh(scalars=field, cmap='jet')实现，变形显示通过warp_by_vector()实现，支持12种色带可切换。

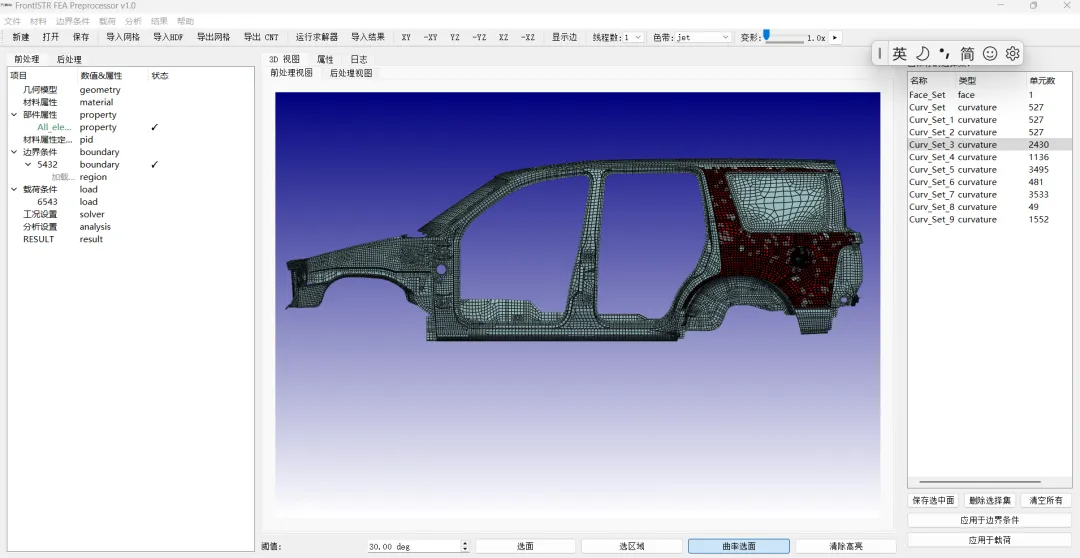

3.3 交互式选面系统

基于vtkInteractorStyleTrackballCamera开发，支持三种选择模式：

• 单面拾取（Face Pick）
  ：通过vtkCellPicker获取点击位置的单元ID
• 区域拾取（Region Pick）
  ：BFS广度优先遍历邻接单元，选中整个连通区域
• 曲率选面（Curvature Pick）
  ：在BFS基础上增加法线夹角约束（默认9°），自动过滤棱边

defbuild_adjacency_map(self):     point_to_cells = {}    for cell_id in range(self.data.GetNumberOfCells()):         cell = self.data.GetCell(cell_id)         pids = [cell.GetPointId(i) for i in range(cell.GetNumberOfPoints())]        for pid in pids:             point_to_cells.setdefault(pid, set()).add(cell_id)    for cell_id in range(self.data.GetNumberOfCells()):         cell = self.data.GetCell(cell_id)         pids = [cell.GetPointId(i) for i in range(cell.GetNumberOfPoints())]         adj = set()        for pid in pids: adj.update(point_to_cells[pid])         adj.discard(cell_id)         self.adjacency_map[cell_id] = list(adj)deffind_connected_by_normal(self, seed):     ref = self.cell_normals[seed]     visited, result, stack = set(), [], [seed]    while stack:         cur = stack.pop()        if cur in visited: continue         visited.add(cur)         n = self.cell_normals.get(cur)        if n isNone: continue         dot = max(-1.0, min(1.0, sum(ref[i]*n[i] for i in range(3))))        if math.degrees(math.acos(dot)) <= self.angle_threshold:             result.append(cur)             stack.extend(nb for nb in self.adjacency_map.get(cur, [])                         if nb not in visited)    return result

3.4 求解器文件生成与后处理

FROSTRInputGenerator约400行，根据界面设置生成完整的.cnt文件，包含!VERSION、!SOLUTION、!BOUNDARY、!MATERIAL、!ELASTIC、!SOLVER等全部必要节。同时配套生成hecmw_ctrl.dat全局控制文件。

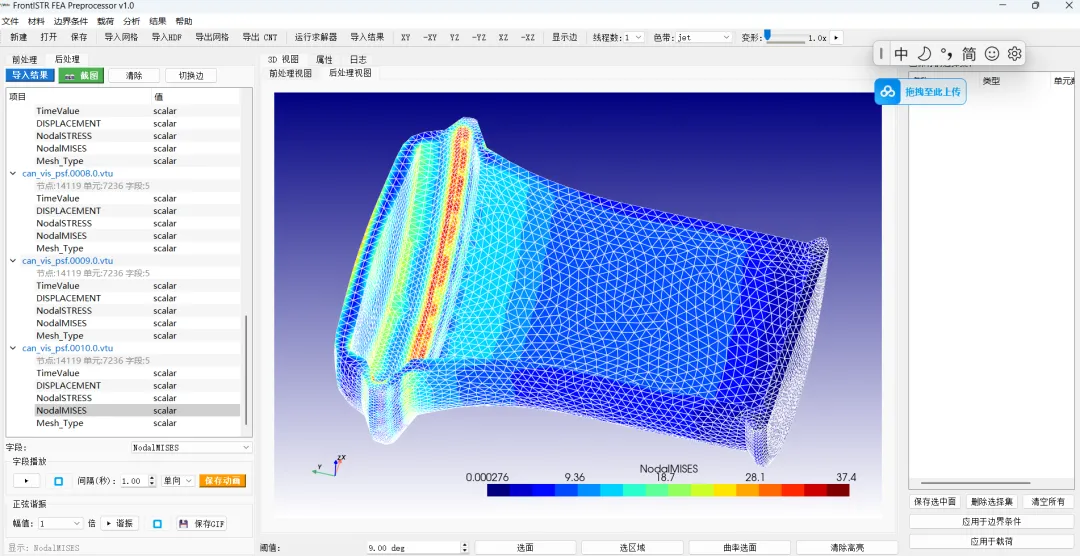

后处理模块支持云图、变形动画、场动画（open_gif录制）、正弦谐振GIF（imageio实现）、矢量场（glyph）、流线（streamlines_from_source）、变形动画（QTimer驱动）和视频导出（AVI/MP4）。

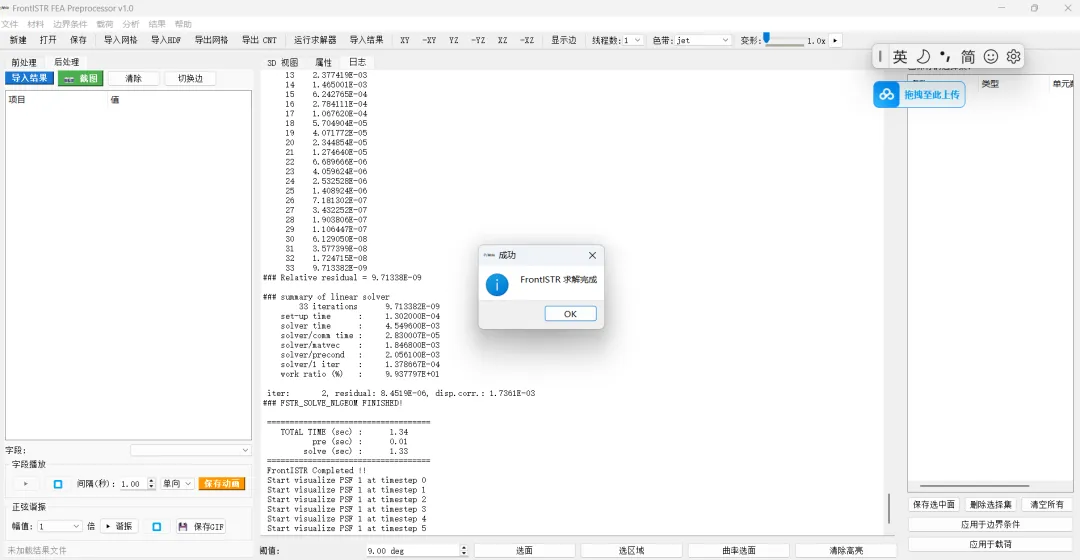

3.5 求解器集成

cmd = [SOLVER_EXE, input_file] process = subprocess.Popen(     cmd, stdout=subprocess.PIPE, stderr=subprocess.STDOUT, text=True,     cwd=working_dir,     env={'OMP_NUM_THREADS': str(n_threads),         'MKL_NUM_THREADS': str(n_threads),         'OMP_DYNAMIC': 'FALSE'} )

3.6 动画演示：FrontISTR谐振GIF

以下为使用FrontISTRPreprocessor后处理模块，基于实际FrontISTR求解结果生成的正弦谐振动画，展示了结构在谐振激励下的动态响应：

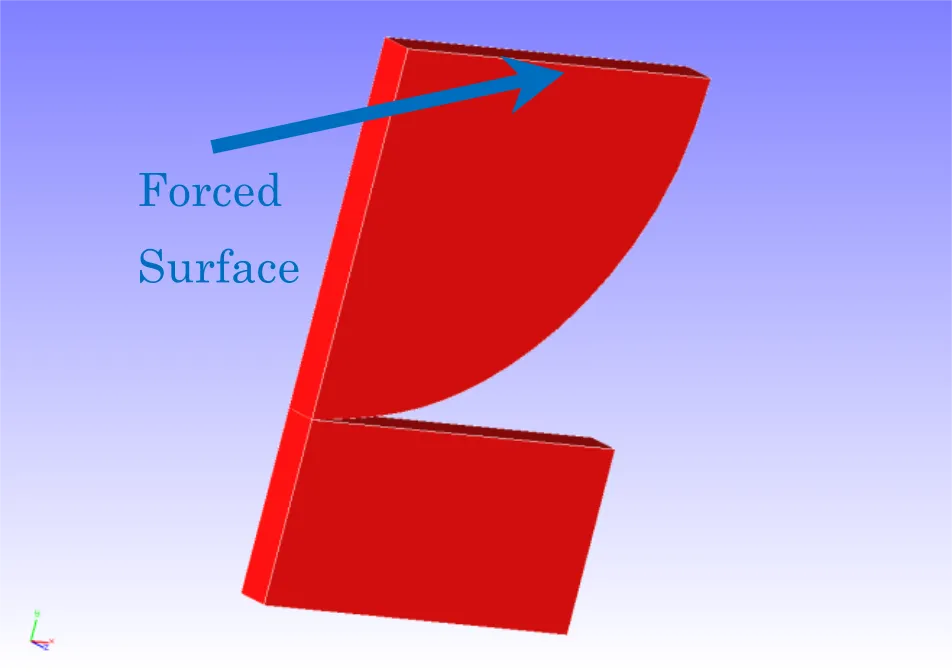

弹性铰链（tutorial_01）谐振动画

Hertz接触（tutorial_09）谐振动画

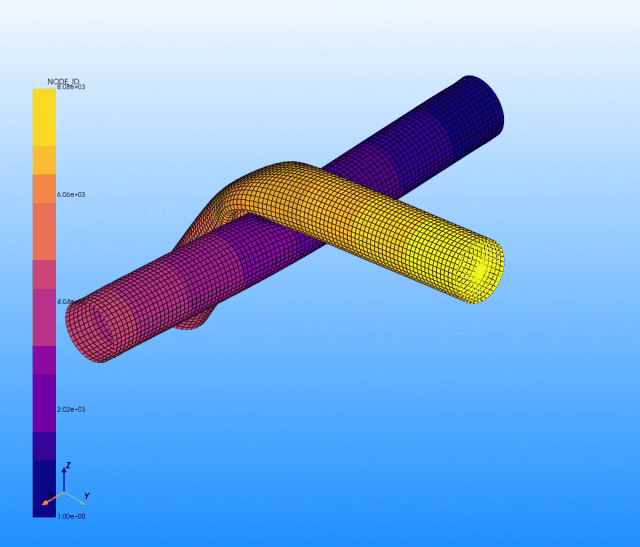

两管接触（tutorial_10）谐振动画

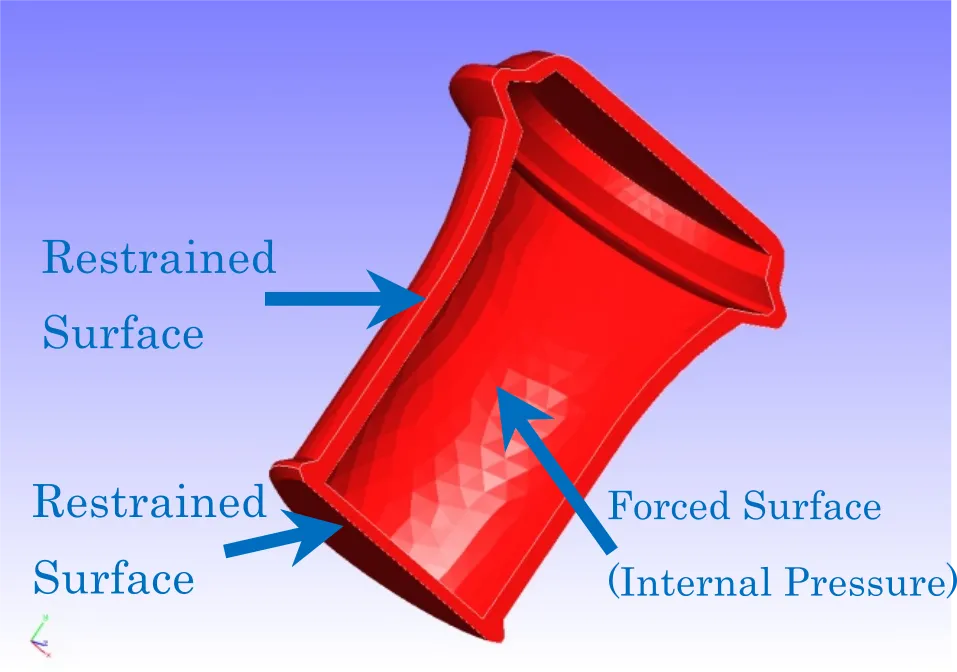

塑性罐（tutorial_06）谐振动画

四、Hertz接触案例解析：从基准测试到前处理验证

4.1 问题描述

Hertz接触问题是接触力学的经典基准测试。本案例分析一个无限长圆柱体与无限大平面的接触问题。圆柱体半径 R=8mm，变形体杨氏模量 E=1100MPa，泊松比 μ=0.0。考虑到接触面积远小于圆柱半径以及问题的对称性，采用四分之一模型进行分析。

接触分析验证模型（NAFEMS CGS-4基准测试）

Hertz接触有限元模型（408节点，168个八节点六面体单元）

4.2 接触半径验证

接触半径的理论公式为：

a = √(4FR / πE*)，其中 E* = E / [2(1-μ²)]

实际计算中，当压力 F=100 时，理论接触半径 a=1.36。通过对接触节点力分布进行外推获得数值解。

接触节点力分布与接触半径验证

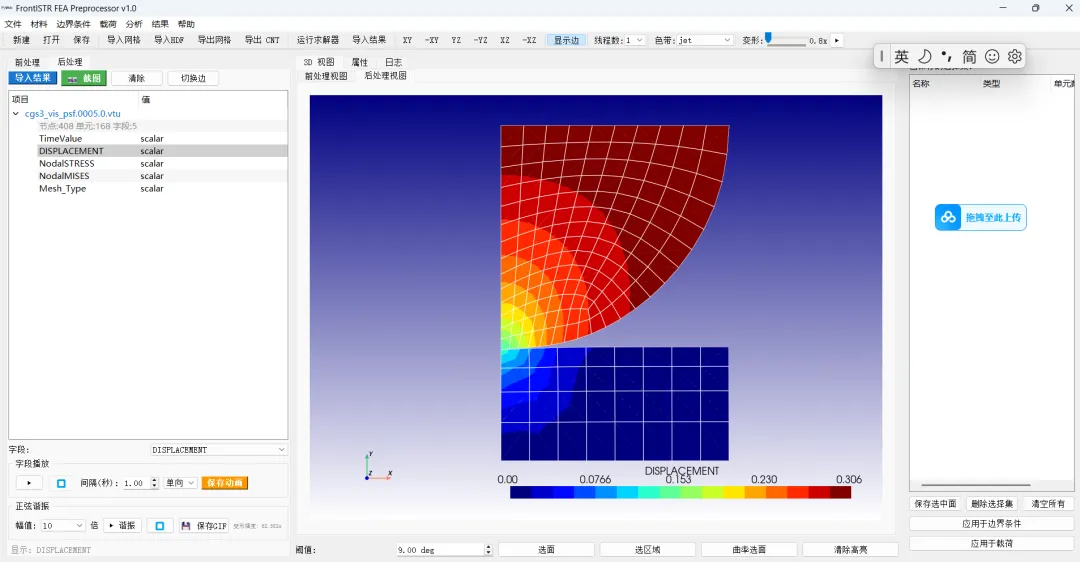

变形云图分布验证

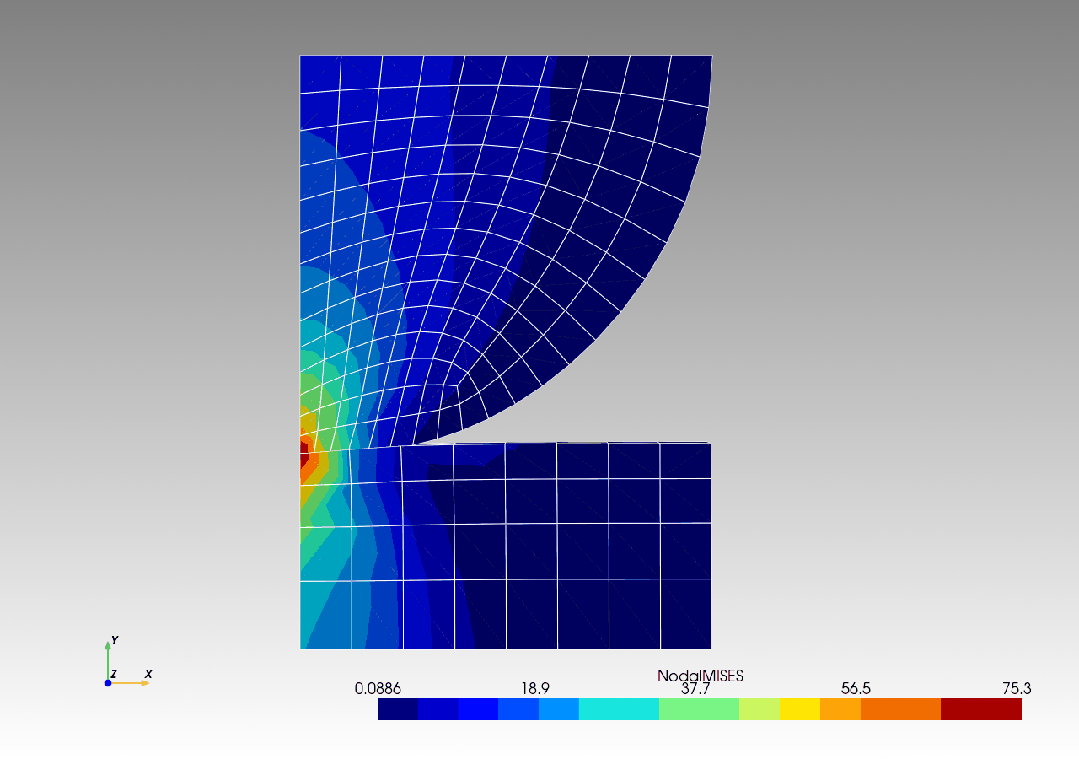

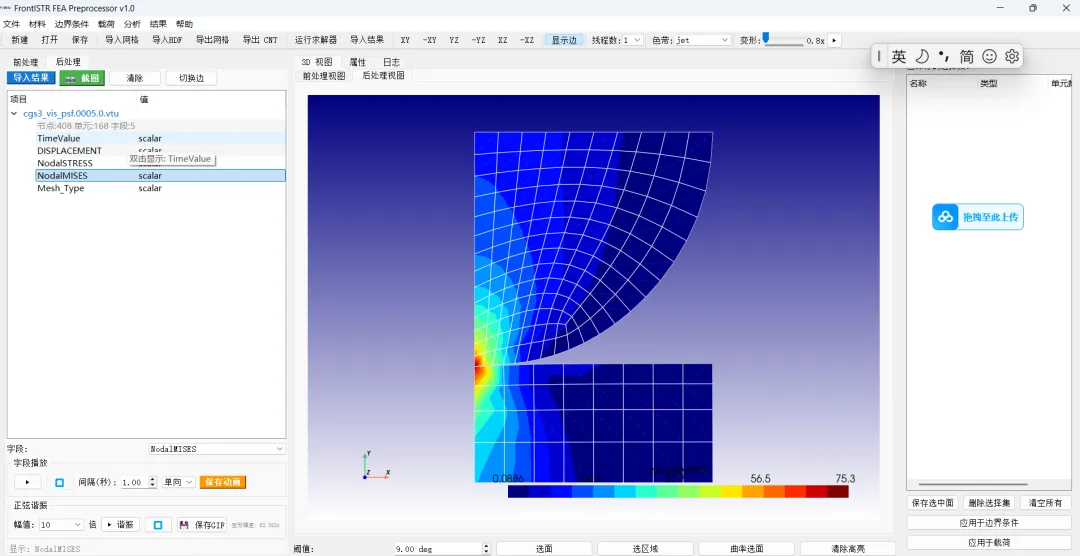

接触应力云图

4.4 两管接触与双梁接触扩展案例

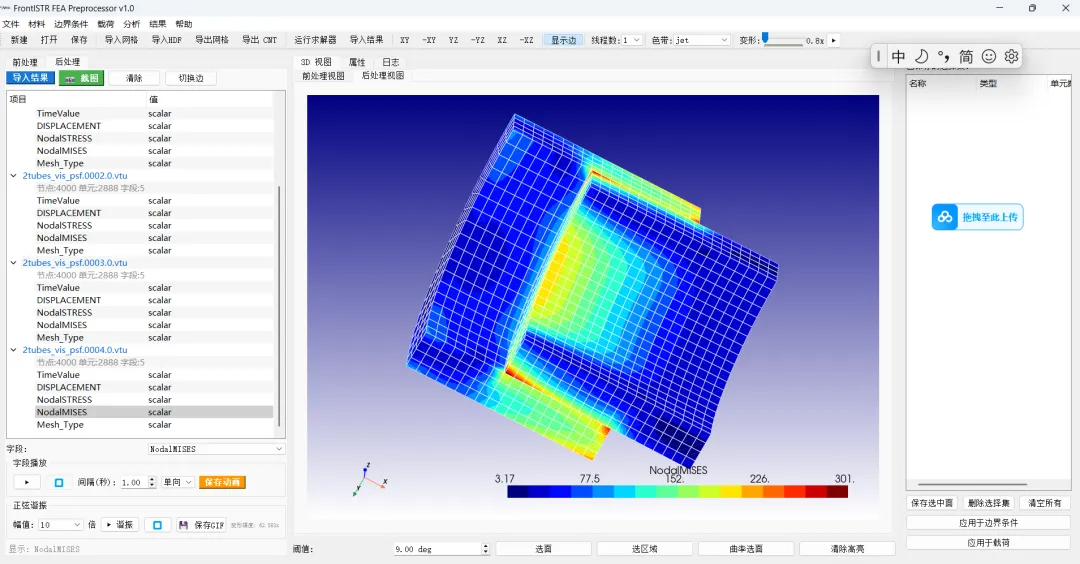

两管接触（4000节点，2888单元）

双梁接触（252节点，弹塑性材料）

FrontISTR通过扩展拉格朗日乘子法和MPI并行求解，成功完成了这些接触问题的仿真验证，计算精度与NASTRAN、ABAQUS一致。

可以去相关主页查看案例对标Verfication_cases.

五、开源求解器生态分析

5.1 CalculiX：与Abaqus兼容的开源结构求解器

CalculiX由德国计算力学专家Klaus Wittig开发，采用Fortran编写。其最大的特色是输入文件格式与Abaqus高度兼容，这为用户从商业软件迁移提供了极大的便利。CalculiX基于Spooles直接求解器和TAUCS迭代求解器，支持静力、动力、模态、热传导、屈曲分析等多种分析类型。材料模型方面，支持线弹性、塑性、超弹性、蠕变等。提供CalculiX GraphiX前后处理界面，采用GPL v2许可证。其社区活跃，文档完善，是结构分析领域的重要开源选择。

5.2 ELMER：多物理场耦合的瑞士军刀

如果说FrontISTR是专注结构领域的"手术刀"，那ELMER就是一把功能齐全的"瑞士军刀"——它不追求单个领域的极致锋利，而是用一套统一的语言将力学、热学、电磁学、流体、声学全部融会贯通。这把刀由芬兰CSC（IT Center for Science）精心锻造，历经二十余年打磨，是目前开源领域功能最全面的多物理场有限元求解器之一。其核心优势在于多物理场覆盖——结构力学、电磁学（静电场/静磁场/涡流/波动）、热传导、流体动力学、声学，并支持任意物理场之间的耦合（焦耳热、热应力、流固耦合等）。

更令人惊叹的是，ELMER的Solver架构采用模块化设计——每个物理场对应一个独立的Solver模块，就像瑞士军刀上的一把把可更换的刀头。插上"热传导刀头"就是热分析工具，换上"电磁刀头"就是电磁场求解器，同时插上多把刀头就变成了多物理场耦合分析的利器。通过ElmerSolver进行耦合计算，这种设计使得添加新的物理场变得相对容易。并行计算采用基于MPI的分布式并行架构。在电磁-热-结构多场耦合仿真领域，ELMER具有独特优势。

完善的文档体系：ELMER拥有开源CAE求解器中最完整的文档体系之一，总计超过900页的PDF文档，像一本本精心编排的百科全书，覆盖从入门到高级开发的全部环节：

• ElmerSolver Manual：
  求解器的"使用说明书"，概述通用能力，介绍各物理模型共用的工具函数和求解器配置语法，是日常使用的核心参考手册
• ElmerModels Manual：
  物理模型的"菜谱大全"，逐一详细记载每个物理模型的数学公式、控制方程、离散化方法和求解器选项参数，是物理建模的权威指南
• ElmerTutorials：
  一步步带着你走的"师傅"，提供从基础到高级的逐步教学案例，涵盖网格生成、求解设置、后处理全流程
• Programmer's Tutorials：
  开发者手中的"武功秘籍"，面向二次开发者的编程教程，指导如何利用Elmer高层库例程编写自定义求解器
• Doxygen API文档：
  代码世界的"地图"，自动生成的源代码级API文档，涵盖全部模块的数据类型、函数/子程序接口

突出的可开发性与集成化优势：ELMER的模块化架构设计使其成为目前开源CAE求解器中可扩展性最强的平台之一，就像一套可以无限扩展的乐高积木：

• 求解器即插件：
  所有物理求解器均以动态链接库（.dll/.so）形式存在，通过标准接口SUBROUTINE MySolver(Model, Solver, dt, TransientSimulation)与主程序交互。新求解器可在完全不影响现有功能的前提下独立开发和编译——就像USB设备，即插即用
• DefUtils工具库：
  提供高频操作的封装函数，如DefaultDirichlet()设置边界条件、DefaultSolve()统一调用各类线性/迭代/多重网格求解器。开发者通常无需了解底层矩阵存储和并行通信细节即可完成新求解器的开发——这就像是给开发者配了一把"万能扳手"，不用自己打造每一颗螺丝钉
• 60+现成求解器：
  涵盖结构、流体、热、电磁、声学等各个领域，且数量没有上限。用户可根据问题需要灵活组合，在同一个Solver Input File（.sif）中同时调用多个求解器实现多场耦合——工具箱里的工具只会越来越多，越来越全
• elmerf90编译封装：
  提供编译器封装脚本，一行命令即可将Fortran 90代码编译为动态链接库，无需手动处理链接和依赖。编译新求解器的难度，从"写一个操作系统"降到了"写一个Python脚本"
• GUI与XML集成：
  每个求解器在ElmerGUI中的菜单结构可由独立的XML文件定义，实现求解器逻辑与界面配置的分离——不懂C++的物理学家也能为自己的求解器配上一个图形界面
• 丰富的第三方求解器集成：
  支持MUMPS、Hypre、Trilinos、SuperLU、PETSc等多种高性能线性代数库，以及NetCDF、HDF5等数据格式。ELMER不对这些库做偏见选择，而是兼容并包，给你最自由的选择

未来展望：随着多物理场耦合需求的日益增长（如电动汽车的电磁-热-结构耦合分析、MEMS器件的压电-结构耦合、生物力学的流-固耦合），ELMER这种"一把瑞士军刀解决所有问题"的哲学正在焕发新的生命力。我们有理由相信，当越来越多开发者加入ELMER的生态，为其贡献新的"刀头"求解器时，这把瑞士军刀将进化为一套可以覆盖整个工程物理世界的"万能工具组"。

"瑞士军刀"的寓意：ELMER就像一把瑞士军刀——其模块化架构使得开发者可以像更换刀头一样自由组合物理场求解器。当别的求解器还在为单一物理场的精度争论不休时，ELMER已经在思考如何让热、力、电、磁、声在同一个舞台上和谐共舞。这种"合而不同"的设计理念，或许正是多物理场仿真领域的终极答案。

5.3 OpenRadioss：Altair开源的显式动力学求解器

OpenRadioss由Altair公司开源的高性能显式动力学求解器，采用C++编写。采用中心差分法进行时间积分，适用于高速冲击、碰撞、爆炸等瞬态动力学问题；支持Johnson-Cook、Cowper-Symonds等高速变形材料模型；支持自接触、面面接触等复杂接触类型。采用Apache 2.0许可证，特别适合汽车碰撞安全、航空航天冲击分析等领域。OpenRadioss的开源为显式动力学分析提供了高质量的开源选择。

5.4 OpenFOAM：CFD领域的开源标杆

OpenFOAM由OpenCFD公司开发的开源CFD软件，采用C++编写。基于非结构化网格的有限体积离散，提供50+预定义求解器，涵盖不可压/可压流、多相流、燃烧等；支持RANS、LES、DNS等多种湍流模拟方法；采用基于MPI和OpenMP的混合并行计算。采用GPL v3许可证。OpenFOAM采用面向对象的C++设计，其场（Field）类和算子重载机制使得编写自定义求解器变得相对简单，为CFD研究和工程应用提供了强大的开源平台。

六、WELSIM的探索之路

6.1 WELSIM简介

WELSIM（WelSimulation LLC）由程亮（Liang C.）于2017年在美国匹兹堡创立，是全球领先的开源求解器前后处理平台。其核心理念是"让仿真更易用、更经济"。WELSIM是目前世界上对开源求解器支持最广泛的CAE前后处理器之一，覆盖FrontISTR、CalculiX、OpenRadioss、ELMER、SU2、Palace、LAMMPS、OpenFOAM等多个开源求解器。

6.2 WELSIM的探索经验

WELSIM技术路线和商业决策值得学习：

1. 专注前后处理，不重复造求解器。WELSIM的战略非常清晰——不做求解器，而是做好"连接器"。将全部开发资源集中在用户体验、网格生成、结果可视化等GUI领域，求解器则调用各领域最优秀的开源引擎。这一策略避免了与ANSYS、ABAQUS等巨头的正面竞争，找到了独特的生态位。正如程总在博客中所说："优秀的求解器开发者可以专注于自身求解器的研发，而将前后处理器交给WELSIM实现，从而大量节约开发资源与时间。"

2. 开创性的自动化回归测试系统。WELSIM将所有测试案例开源，并将回归测试功能开放给最终用户。这在CAE领域是开创性的举措——用户不仅可以验证求解精度，还可以快速创建自己的测试案例库，确保求解器在版本升级后的持续可靠性。

3. "一次建模，多求解器"的统一接口。用户只需在WELSIM中完成建模，系统根据分析类型自动选择最合适的求解器——静力结构分析用FrontISTR，显式动力学用OpenRadioss，流体用SU2，电磁用Palace。这种智能调度机制极大降低了用户的学习成本。

4. 友好的定价与商业模式。WELSIM提供免费试用，无需注册即可下载使用，付费模式灵活。这对中小企业和个人开发者非常友好，降低了仿真软件的使用门槛。

5. 独立免费工具生态。除了WELSIM主产品外，还开发了MatEditor（材料编辑器）、UnitConverter（单位转换器）、CurveFitter（曲线拟合器）、BeamSection（截面属性计算器）等一系列免费小工具，构建了完整的产品矩阵和开发者社区生态。

6.3 对FrontISTR的评价

✓ 核心优势

• 求解精度可靠，与NASTRAN/ABAQUS充分对标
• MIT许可证，商业使用无限制
• 大规模并行能力强（MPI+OpenMP）
• 丰富的非线性材料模型和接触算法
• 日本团队多年来持续维护更新，社区稳定

✗ 主要不足

• 前后处理工具链薄弱（官方REVOCAP工具较老旧，FreeCAD插件功能有限）
• 近年开发活跃度下降，以维护为主
• 文档以日文为主，国际化不足
• 社区规模相对较小，问题响应周期长
• 缺乏现代化的GUI前端

正如程总所言："FrontISTR功能强大、求解可靠，对工程人员友好，不需要软件开发经验就可以使用。虽然近年开发速度变慢，但程序的维护没有停止，是一套值得使用和学习的结构有限元程序。"

"使用WELSIM的高效预处理GUI，用户可以快速生成FrontISTR计算所需的复杂输入脚本。" —— SimLet技术博客

七、AI+仿真：智能网格划分与建模技术展望

传统FEA工作流中，网格划分通常占整个仿真流程60%~80%的时间。AI技术的引入有望从根本上改变这一局面。

7.1 AI赋能的网格生成技术

• 基于图神经网络的六面体网格划分：
  利用GNN学习几何特征与最优网格拓扑之间的映射关系，直接预测高质量的全六面体网格
• 基于物理信息神经网络的自适应加密：
  PINN可以在不进行完整FEA求解的情况下快速预测应力集中区域，作为自适应网格加密的指示器
• 基于扩散模型的网格生成：
  从随机噪声逐步去噪生成满足几何约束和单元质量要求的网格
• 几何特征自动识别与清理：
  利用PointNet++自动检测并标记倒角、圆孔等特征，为几何简化提供决策支持

7.2 AI辅助的建模流程

• 自然语言驱动建模（LLM）
  ：用户只需说出需求（如"这个支架需要承受1000N的垂直载荷，底部固定"），LLM即可自动解析并转化为对应的边界条件和载荷设置
• 基于案例的工况智能推荐
  ：利用RAG技术在用户设置分析参数时自动推荐最接近的历史案例配置
• 仿真结果智能解读
  ：自动从云图中识别危险截面、应力集中区域，生成结构化的分析报告

7.3 AI融合路线图

关键判断：AI+仿真的融合不是"锦上添花"的功能，而是一次范式革命。当网格划分和建模流程实现高度自动化时，工程师的角色将从"操作员"转变为"决策者"。

八、多物理场仿真前处理平台开发规划

我们的开发实践和未来可开发性仿真的启示，规划了覆盖结构、电磁、流体、显式动力学的"四合一"可定制化的持续开发CAE前处理平台。

8.1 平台架构

网格引擎--建模引擎--参数管理--结果后处理

求解器适配器层 (Solver Adapter Interface)

统一结果格式 (VTK/VTU) + 标准化回归测试

8.2 五大求解器领域

8.3 关键技术挑战与对策

8.4 与部分国产商用程序的的差异化定位

• 更深度的一体化
  将四大求解器的格式转换、关键字映射、结果解析深度内置，实现"零配置"开箱即用
• 更聚焦AI融合
  在平台设计之初就将AI网格划分和LLM建模作为核心功能模块
• 更开放的社区治理
  采用开源治理模式，社区决策透明化
• 中英文本地化
  全中文界面和文档，对接国内工业软件标准

核心信念：开源+AI的组合将催生下一代的工程仿真工具。当高质量的前后处理器、工业级开源求解器和智能化AI辅助技术三者深度融合时，仿真将不再是少数专家的专利，而是每一位工程师都可以轻松使用的工程设计利器。

九、核心技术实现深度解析

9.1 基于PyVista的三维可视化引擎架构

PyVista作为VTK的Python封装库，提供了极其简洁的API设计，大幅降低了3D科学可视化的开发门槛。在本软件中，我们充分利用PyVista的核心功能，构建了一套完整的有限元前后处理可视化系统。

双Plotter架构设计：软件采用前处理和后处理分离的双Plotter设计模式。pre_plotter负责前处理阶段的网格显示、边界条件可视化和载荷施加预览；post_plotter专用于后处理阶段的结果云图显示、变形动画和瞬态过程回放。这种分离设计有效避免了前后处理切换时的画面闪烁问题，同时允许两个视图采用不同的渲染参数和相机设置。

标量场可视化算法：有限元结果通常包含位移、应力、应变等多个标量场。我们通过set_active_scalars()方法设置当前活动的标量场，然后调用add_mesh(scalars=field_name, cmap='jet')实现标量场云图渲染。软件支持12种预设色带（jet、viridis、coolwarm、plasma、inferno、magma、cividis、gray、bone、copper、spring、winter），用户可根据不同物理场的特点选择最合适的色带方案。

变形显示技术实现：位移变形的可视化是结构分析后处理的核心功能。我们使用warp_by_vector(displacement_field, factor=deform_scale)方法实现位移场的变形显示。该方法基于节点位移向量对网格进行几何变形，factor参数控制变形放大倍数。软件提供0~200%范围的变形滑块，用户可实时调整变形比例以观察结构的变形趋势。

渐变背景渲染：通过set_background('white', top='navy')实现从底部白色到顶部深蓝色的渐变背景。这种渐变背景设计不仅提升了视觉效果的专业感，还能更好地突出模型轮廓和云图色彩。

9.2 网格数据处理与格式转换算法

网格数据是有限元分析的基础，不同求解器采用不同的网格格式。本软件支持Gmsh格式的.msh文件和VTK格式的.vtu文件导入，通过PyVista的网格读取功能将不同格式的网格统一转换为UnstructuredGrid数据结构。

UnstructuredGrid数据结构：VTK的UnstructuredGrid是一种灵活的网格数据结构，支持混合单元类型（四面体、六面体、棱柱、金字塔等）的存储和处理。每个网格对象包含点坐标（points）、单元连接（cells）、点数据（point_data）和单元数据（cell_data）四个核心部分。

网格质量检查算法：在前处理阶段，软件提供网格质量检查功能，包括雅可比行列式、纵横比、翘曲角、内角等质量指标的评估。对于质量不合格的单元，系统会高亮显示并提供修复建议。

场数据映射技术：当需要在不同网格之间传递结果数据时（如从粗网格到细网格的插值），软件采用反距离加权（IDW）或径向基函数（RBF）插值算法实现场数据的精确映射。

9.3 交互式选面系统与边界条件设置

边界条件的设置是有限元前处理的核心环节。本软件提供多种交互式选面方法，包括鼠标点击选面、框选区域、基于曲率的自动选面等。

鼠标拾取算法：基于VTK的vtkCellPicker实现鼠标点击拾取。当用户在3D视图中点击模型表面时，系统通过射线-三角形相交检测算法确定被点击的单元面，并返回该面的单元ID和面ID。

区域选择算法：框选功能基于VTK的vtkAreaSelector实现。用户在视图中绘制矩形区域，系统通过投影变换将3D模型投影到2D屏幕空间，判断哪些单元位于选择区域内。

曲率自动选面：基于网格曲率分析，系统可自动识别具有相似曲率特征的面区域。该功能特别适用于圆柱面、球面等规则几何特征的快速选择。曲率计算采用离散微分几何方法，通过相邻单元法向变化率估计局部曲率。

9.4 材料属性管理系统

材料属性是有限元分析的关键输入参数。本软件提供预置材料库和自定义材料编辑功能，支持线弹性、弹塑性、超弹性等多种材料模型。软件内置常用工程材料参数，包括钢材（Steel）、铝材（Aluminum）、铜材（Copper）、钛合金（Titanium）、混凝土（Concrete）等。每种材料包含弹性模量、泊松比、密度、屈服强度等基本参数。

材料本构模型：线弹性模型适用于小变形分析；弹塑性模型采用Mises屈服准则和等向强化法则；超弹性模型支持NEOHOOKE、Mooney-Rivlin、Arruda-Boyce等本构关系；粘弹性模型采用Thermo Rheological Simplicity模型。

9.5 求解器接口与任务调度

求解器接口模块负责将前处理设置的模型参数转换为求解器可识别的输入文件格式，并管理求解器的运行过程。FrontISTR采用.cnt格式的输入文件，软件通过模板引擎将用户设置的参数填充到.cnt文件模板中，生成符合FrontISTR语法规范的输入文件。

求解器运行管理：软件通过subprocess模块启动求解器进程，并实时捕获求解器的标准输出和标准错误流。求解过程中，日志窗口实时显示求解进度、迭代信息和警告消息。用户可随时中止正在运行的求解任务。

并行计算支持：对于大规模模型，软件支持MPI并行求解。用户可在分析设置中指定并行进程数，软件自动生成MPI启动命令并监控并行求解过程。

9.6 后处理可视化与动画系统

后处理是有限元分析的最后环节，也是结果解读的关键步骤。本软件提供完整的后处理功能，包括标量场云图、向量场箭头、变形动画、瞬态过程回放等。

标量场云图渲染：后处理视图自动识别结果文件中的标量场（如位移、应力、应变），并提供下拉菜单供用户选择要显示的物理量。云图采用jet色带默认显示，标量图例自动显示在视图右侧。

变形动画实现：对于模态分析结果，软件提供谐振动画播放功能。动画基于模态振型数据，通过定时器（QTimer）控制帧率，逐帧更新网格的变形状态。变形幅度可通过滑块实时调整，范围0~200%。

瞬态过程回放：对于瞬态分析结果（如动力时程分析），软件支持多时间步结果的连续播放。系统自动加载所有时间步的结果文件，按时间顺序依次显示。

9.7 动画录制与输出

动画录制功能可将后处理动画保存为GIF或视频文件，便于技术交流和报告制作。

GIF录制算法：软件采用imageio库实现GIF动画的录制。首先使用pv.Plotter(off_screen=True)创建离屏渲染器，设置window_size=(1280, 900)确保输出分辨率。然后逐帧渲染动画，将每帧图像保存到内存缓冲区。最后使用imageio.mimsave()将所有帧合成为GIF文件。

视频录制：对于需要更高画质的场景，软件支持MP4格式的视频录制。视频采用H.264编码，支持1280x900分辨率和30fps帧率。视频录制同样基于离屏渲染技术，确保录制过程中不影响用户的正常操作。

十、FrontISTR求解器核心算法解析

10.1 有限元离散与单元刚度矩阵

FrontISTR采用标准的有限元离散方法，将连续体离散为有限个单元的集合。对于每个单元，通过形函数将单元内的位移场表示为节点位移的插值函数。

形函数构造：对于线性四面体单元，采用线性形函数；对于二次四面体单元，采用二次形函数。FrontISTR支持多种单元类型，包括一次/二次四面体、六面体、棱柱、金字塔等实体单元，以及MITC3/MITC4/MITC9壳单元和Timoshenko梁单元。

单元刚度矩阵计算：单元刚度矩阵通过数值积分计算得到：

K^e = ∫_V B^TDB dV = ∫_-1¹∫_-1¹∫_-1¹ B^TDB |J| dξdηdζ

其中B为应变-位移矩阵，D为本构矩阵，J为雅可比矩阵。对于线性单元采用单点高斯积分，对于二次单元采用2×2×2高斯积分。

10.2 非线性求解算法

非线性分析是FrontISTR的核心功能之一，包括几何非线性、材料非线性和接触非线性。

Newton-Raphson迭代法：对于非线性方程组，FrontISTR采用Newton-Raphson迭代法求解。每次迭代计算切线刚度矩阵和残余力向量，通过求解线性方程组得到位移增量。迭代收敛准则采用力残差和位移增量的双重控制，确保求解精度。

弧长法：对于屈曲和后屈曲分析，FrontISTR提供弧长法（Arc-length Method）追踪载荷-位移曲线的下降段，能够顺利通过极值点和snap-through现象。

线性方程组求解器：FrontISTR提供多种求解器选择——直接法采用MUMPS，适用于中小规模问题；迭代法支持CG+ICC（对称正定矩阵）和BiCGSTAB+ILU（非对称矩阵），内存需求低；多重网格法AMG适用于超大规模问题。

10.3 并行计算架构

FrontISTR的并行计算能力是其核心优势之一，支持MPI/OpenMP混合并行架构。

网格分区：并行计算的第一步是将全局网格划分为多个子域。FrontISTR采用METIS图划分算法，将网格划分为负载均衡的子域，同时最小化子域间的通信量。

分布式矩阵求解：HECMW中间件提供分布式矩阵存储和求解功能。全局刚度矩阵按行划分存储在各个MPI进程中，线性方程组采用分布式预条件共轭梯度法（PCG）或分布式直接求解器求解。

通信优化：MPI进程间的通信是并行计算的瓶颈之一。FrontISTR通过重叠计算和通信、消息聚合、非阻塞通信等技术优化并行效率。在超级计算机"京"上，FrontISTR曾使用数千CPU计算了20亿节点的问题，展现了其超大规模并行计算能力。

10.4 特征值分析验证：从简单梁到涡轮叶片

特征值分析（模态分析）是结构动力学的基础。FrontISTR采用Lanczos算法求解广义特征值问题(K - ω²M)φ = 0，该算法对于大型稀疏矩阵具有较高的计算效率。

简单梁模态验证：在FrontISTR官方V&V文档中，悬臂梁特征值分析采用与静力分析相同的模型，分别计算一阶、二阶和三阶固有频率。理论解为：

一阶: n₁ = (1.875²/2πl²)×√(gEI/ω)二阶: n₂ = (4.694²/2πl²)×√(gEI/ω)三阶: n₃ = (7.855²/2πl²)×√(gEI/ω)

FrontISTR采用迭代法求解器（exJ）和直接法求解器（exK）分别计算，结果与理论解高度一致，验证了模态分析功能的精度。

涡轮叶片模态分析（EX06）：

Mode 1（1170 Hz）	Mode 2（3250 Hz）
Mode 3（4130 Hz）	Mode 4（4140 Hz）
Mode 5（8210 Hz）

该案例充分验证了FrontISTR在工业级复杂结构模态分析中的计算精度。前5阶模态频率涵盖了从低频弯曲到高频局部振动的完整范围，振型清晰可辨，与NASTRAN等商业软件结果一致。

更多特征值验证案例：FrontISTR官方V&V文档中还包含涡轮转子（EX07，127,440节点）、弹簧（EX08，78,771节点）、圆柱壳（EX09，10,100节点）、酒杯（EX10A/B，7,240~48,803节点）等特征值验证案例，均展现了与NASTRAN高度一致的求解精度。

10.5 验证与确认体系

FrontISTR官方文档建立了完整的验证与确认（V&V）体系，涵盖弹性静力分析（7种载荷工况×12种单元组合）、非线性静力分析（几何非线性+弹塑性）、接触分析（Hertz接触）、特征值分析（6个实际模型）、热传导分析、线性动力分析和频率响应分析。每个验证案例均提供理论解、NASTRAN/ABAQUS商业软件对比结果和误差分析，确保求解器的计算精度满足工程要求。

关键数据：在悬臂梁集中载荷问题中，FrontISTR的计算结果与ABAQUS的误差在1%以内；在表面分布载荷问题中，最大位移理论解δ_max=-3.750，FrontISTR计算结果为-3.763，误差仅0.35%。这些数据充分证明了开源求解器在工程精度上的可靠性。

十一、多物理场耦合技术展望

11.1 热-结构耦合分析

热-结构耦合是多物理场耦合中最常见的类型之一，广泛应用于发动机叶片、电子器件散热、焊接过程等领域。耦合分析的核心挑战在于温度场和位移场之间的双向耦合：温度变化引起热应力，而变形又会影响热传导边界条件。

顺序耦合方法：先求解温度场，然后将温度结果作为载荷输入到结构分析中。这种方法计算效率高，适用于温度场对变形影响较小的情况。ELMER和FrontISTR都支持顺序耦合分析。

全耦合方法：同时求解温度场和位移场，考虑两者的双向耦合效应。这种方法计算精度高，但计算成本也显著增加。全耦合分析需要求解器支持多场耦合的矩阵组装和求解算法。

11.2 流-固耦合分析

流-固耦合（FSI）分析涉及流体域和固体域的相互作用，如风力发电机叶片的气动弹性分析、血管中的血流-血管壁相互作用等。FSI分析的核心挑战在于流体网格和固体网格之间的数据传递和协调。

分区耦合方法：将流体域和固体域分别用不同的求解器计算，通过耦合界面交换数据。OpenFOAM和FrontISTR的组合可以实现流-固耦合分析。耦合界面处的数据传递采用守恒插值算法，确保力和位移的连续传递。

动网格技术：对于大变形FSI问题，流体网格需要随固体变形而更新。动网格技术通过网格变形算法（如弹性体类比法、弹簧类比法）更新流体网格，避免网格畸变导致的计算失败。

11.3 电磁-热-结构多场耦合

电磁-热-结构多场耦合是更为复杂的多物理场问题，如感应加热、电磁成形、电机热分析等。ELMER在多场耦合领域具有独特优势，支持任意物理场的组合耦合。多场耦合分析需要合理设计耦合策略：对于弱耦合问题，可采用顺序耦合方法依次求解各物理场；对于强耦合问题，需要采用全耦合方法同时求解所有物理场。

十二、AI技术赋能CAE软件的未来展望

12.1 AI辅助网格划分

网格划分是有限元前处理中最耗时的环节之一。传统网格划分算法虽然成熟，但对于复杂几何模型仍需要大量的人工干预。AI技术为网格划分带来了新的可能性。

基于深度学习的网格生成：通过训练神经网络学习高质量网格的特征，AI可以自动生成满足质量要求的网格。这种方法特别适用于参数化模型的快速网格生成，可显著减少人工干预。

网格质量预测：AI可用于预测网格质量指标，在网格生成过程中实时评估网格质量并提供优化建议。通过训练分类模型识别低质量单元的类型和原因，系统可自动调整网格划分参数以改善网格质量。

12.2 AI辅助建模与工况推荐

对于初学者而言，有限元建模过程中的材料选择、边界条件设置、分析类型选择等环节都存在较高的学习门槛。AI技术可通过智能推荐系统降低这些门槛。

智能工况推荐：基于用户输入的几何模型和分析目标，AI系统可自动推荐合适的分析类型、材料参数、边界条件和载荷设置。推荐系统基于历史案例库和专家知识构建，通过相似度匹配和规则推理生成推荐方案。

参数自动优化：AI可用于优化有限元模型的参数设置，如网格尺寸、时间步长、收敛准则等。通过强化学习算法，系统可在多次试错中找到最优的参数组合，提高计算效率和精度。

12.3 AI加速求解过程

有限元求解过程通常计算密集，特别是对于大规模非线性问题。AI技术可用于加速求解过程或替代部分计算。

降阶模型（ROM）：通过训练神经网络学习有限元模型的输入-输出关系，在保持精度的同时大幅减少计算时间。ROM特别适用于参数化研究和优化设计，可快速评估不同参数组合下的结构响应。

预条件子优化：对于迭代求解器，预条件子的选择直接影响收敛速度。AI可用于自动选择最优的预条件子类型和参数，提高求解效率。

12.4 AI辅助结果分析

有限元结果的解读需要丰富的工程经验。AI可辅助用户快速识别关键结果和潜在问题。

应力集中自动识别：基于图像识别技术，AI可自动识别应力云图中的应力集中区域，并评估其对结构安全的影响。系统可自动标记高应力区域并提供改进建议。

失效模式预测：AI可用于预测结构的失效模式和寿命。通过训练分类模型学习不同失效模式的特征，系统可在分析初期预测可能的失效位置和模式，指导设计优化。

十三、国产化仿真软件生态建设

13.1 开源社区的力量

开源软件的成功离不开活跃的社区生态。FrontISTR、CalculiX、ELMER、OpenFOAM等开源求解器都拥有活跃的用户和开发者社区，通过邮件列表、论坛、GitHub等平台进行技术交流和代码贡献。

社区贡献模式：开源社区采用分布式协作模式，用户可提交Bug报告、功能请求和代码贡献。核心维护者负责代码审查和合并，确保代码质量。这种模式使得开源软件能够快速响应用户需求，持续改进功能和性能。

文档与培训：完善的文档和培训资源是开源软件推广的关键。FrontISTR官方文档提供了详细的安装指南、使用教程、验证案例和API参考。国内社区也在积极翻译和补充中文文档，降低中文用户的学习门槛。

13.2 产学研合作模式

国产化仿真软件的发展需要产学研各方的协同合作。高校和科研机构负责基础算法研究和人才培养，企业负责工程应用验证和产品化开发，政府提供政策支持和资金投入。

联合实验室：建立产学研联合实验室是促进技术转化的有效模式。实验室聚焦行业共性技术需求，开展联合攻关和人才培养，推动科研成果向工业应用转化。

开源基金会：成立开源基金会可为开源项目提供持续的资金支持和组织保障。基金会负责管理项目资金、组织开发者会议、维护基础设施，确保项目的可持续发展。

13.3 人才培养与教育推广

CAE软件的使用需要扎实的理论基础和丰富的实践经验。高校工程教育应加强有限元理论和软件操作的课程建设，培养学生的仿真分析能力。

课程体系改革：在机械工程、土木工程、航空航天等专业开设有限元分析课程，结合开源软件进行实践教学。通过项目驱动的教学模式，让学生在解决实际工程问题的过程中掌握仿真技能。

在线教育资源：开发开源软件的在线教程、视频教程和案例库，降低学习门槛。通过MOOC平台、B站、知乎等渠道推广教育资源，扩大受众范围。

十四、总结与展望

本文从技术实现的角度，详细阐述了基于Python+VTK构建有限元前后处理软件的完整流程，深入分析了FrontISTR、CalculiX、ELMER、OpenRadioss、OpenFOAM等主流开源求解器的技术特点，并通过Hertz接触验证、悬臂梁静力验证、涡轮叶片模态分析等案例充分论证了开源求解器在工程精度上的可靠性。同时，介绍了WELSIM程亮总的探索经验，并展望了AI技术赋能下的下一代CAE软件发展方向。

核心结论：

• 技术可行性已充分验证：
  通过Python + PyQt5 + VTK / PyVista这套纯开源技术栈，我们以约6000行代码实现了从前处理建模、三维交互选面、材料与边界条件定义、求解文件生成到后处理云图与动画录制的完整FEA工作流。多个基准测试表明，基于开源技术的解决方案在工程精度上完全可行。
• 开源求解器的可靠性：
  FrontISTR在悬臂梁静力分析中的误差小于1%，Hertz接触分析的最大剪切应力误差在可接受范围内，涡轮叶片模态分析结果与NASTRAN高度一致。这些数据充分证明了开源求解器已经具备替代商业软件的工程精度。
• "连接"比"创造"更重要：
  WELSIM程亮的成功经验深刻揭示了在CAE领域的差异化竞争策略——专注于将各领域最优秀的开源求解器通过统一的、易用的GUI前端呈现给用户，而非重复开发求解器内核。

面向未来，我们规划覆盖FrontISTR+CalculiX（结构隐式）、ELMER（多物理场耦合）、OpenRadioss（显式动力学）和OpenFOAM（计算流体力学）的"四合一"国产CAE前处理平台。结合AI智能网格划分（GNN）、智能建模（LLM）、智能推荐（RAG）等前沿技术，我们相信这一平台有潜力成为推动国内工程仿真自主化的重要力量。

仿真软件的开发是一项需要长期投入和持久耐心的事业。但我们坚信，随着开源生态的成熟、AI技术的爆发和国产化替代需求的日益迫切，属于中国自主CAE软件的时代正在到来。

"We're building simulation software, and we want to well solve the engineering and science problems, and We'll."

 —— 上述引文为WELSIM创始人程亮总的愿景，愿与程总及所有CAE从业者共勉。

✦ ✦ ✦

本文所有引用信息基于公开技术文档及开发者社区资料。WelSim、FrontISTR、ELMER、CalculiX、OpenRadioss、OpenFOAM、SU2、Palace、LAMMPS均为各自所有者的商标或开源项目。图片说明：Hertz接触验证图片来自 FrontISTR V&V Documentation (frontistr-commons.gitlab.io)；涡轮叶片模态分析图片来自 FrontISTR Eigenvalue Analysis V&V 文档；本地GIF动画由 FrontISTRPreprocessor 后处理模块生成。
