有人在后台里问：用大疆的设备采集视频导出陀螺仪数据尝试防抖算法，经过很多次操作后，最后视频还是很抖？？当时想的是，防抖嘛，不就是读陀螺仪数据、做四元数平滑、算个remap map、用OpenCV重映射？能有多难。2周之后，我看着目录下二十多个Python文件和上百个测试视频，意识到这个"不难"的初判断让自己又学到不少东西。最初版：能跑，但画面在抖

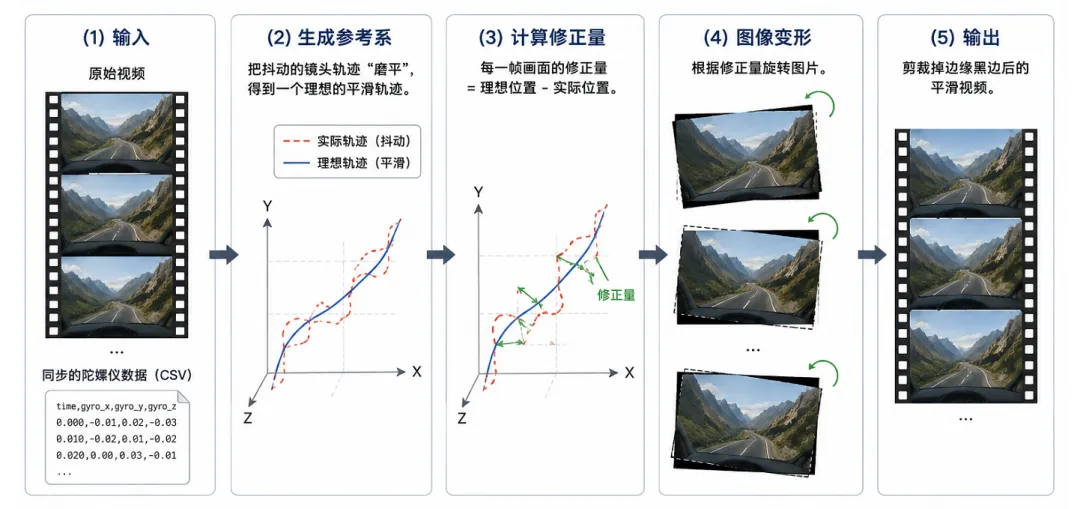

最早的版本gyro_eis.py，132行的代码里做了以下几件事：- 输入: 原始视频 + 同步的陀螺仪数据（CSV）。
- 生成参考系: 把抖动的镜头轨迹“磨平”，得到一个理想的平滑轨迹。
- 计算修正量: 每一帧画面的修正量 = 理想位置 - 实际位置。
也提供了一个视频，但是视频是从Gyroflow导出来的，并没有包含imu等数据（这个是后来分析一下视频才知道的，也浪费了一点时间来验证）。当时卡住的第一个点是时间对齐。DJI Osmo Nano的陀螺仪采样率约1000Hz，视频帧率30fps，理论上每帧对应~33个IMU采样点。但实际跑出来的画面有明显的水平抖动——不是算法问题，是帧中心时间戳和实际曝光时间有约22ms的偏移。修了这个偏移之后，增加了一些时间同步之后，画面稳定了不少，但还不够好。第二版：加了滚动快门，效果反而更差
第二个版本开始引入滚动快门校正。方案是分条带（strip）——把一帧画面分成N个水平条带，每个条带查询该行实际读取时刻对应的陀螺仪姿态，分别做变换。条带数从16开始试。16条带的效果比第一版好，但画面有明显的水平条纹感——相邻条带之间不连续。
加到36条带，条纹感消失。
加到108条带（每10行一个条带），终于和Gyroflow的效果接近了。
但这时候出了另一个问题：四元数公式的符号。于是参考Gyroflow源码里frame_transform.rs的校正公式是：smoothed_q * inv(org_q_center) * org_q_row，
而我们第一版写的是inv(stab_q) * org_q。看起来差不多，但坐标系不对——Gyroflow的旋转矩阵有一个flip_y() 操作，要把R的特定行列取反（R[0,1]*=-1; R[0,2]*=-1; R[1,0]*=-1; R[2,0]*=-1）。
现在反思一下：代码还是需要细嚼慢咽，慢慢理解才行呀。这个符号错误导致画面在俯仰方向是反的。表现为：镜头往下，画面往上；快速倾斜时画面像被"弹"了一下。修了flip_y之后，108条带+正确的四元数公式，防抖效果终于说得过去了。但和Gyroflow的输出做帧对帧对比（写了一个脚本evaluate.py来计算MSE），差异还在5-8%左右。第三版：把Gyroflow的渲染管线翻译过来
剩下的 5-8% 差异来自哪里？重新对比了一下Gyroflow源码的GPU渲染管线（stabilize.rs+lens.rs），发现两个之前完全忽略的东西。之前的版本用cv2.fisheye.initUndistortRectifyMap一步到位，然而在Gyroflow的流程是三步：把输出像素通过内参矩阵K逆投影到3D空间
应用旋转变换
用Newton法迭代求解鱼眼前向畸变模型，再乘以内参得到源像素坐标

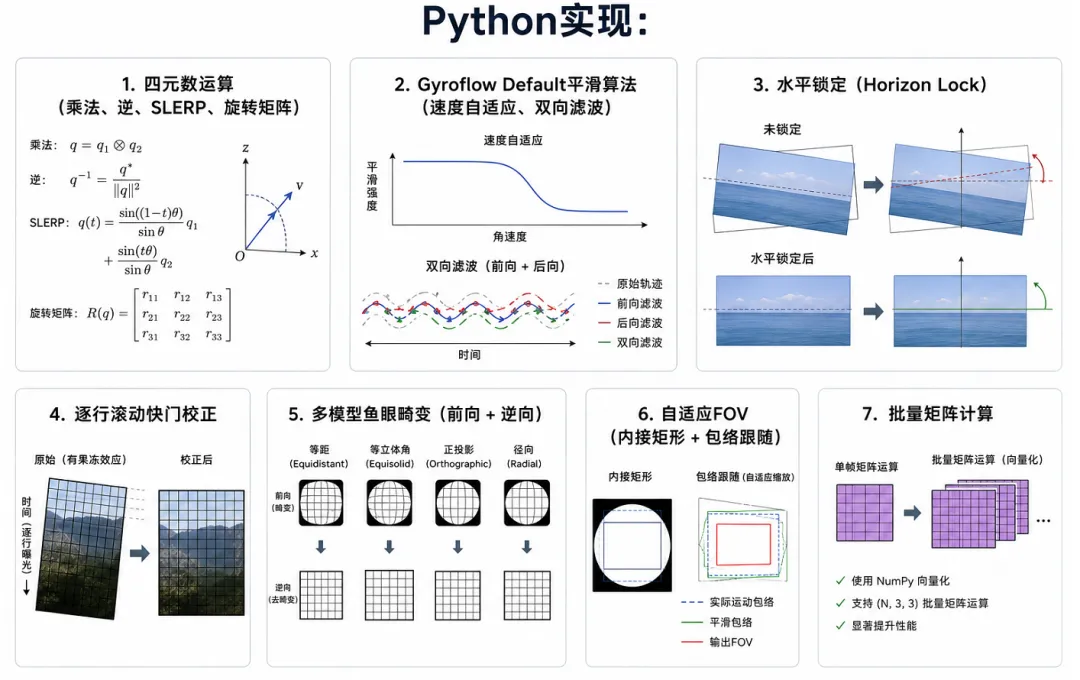

关键区别在于：OpenCV的initUndistortRectifyMap假设了特定的畸变模型参数化方式，而Gyroflow用的是多段式多项式拟合（poly3/poly5/PTLens 等多种模型），前向畸变用 Newton迭代求解，精度更高，于是继续迭代。最新版gyroflow_python.py有881多行（含批量处理和完整注释），实现了Gyroflow渲染pipeline的Python实现：四元数运算（乘法、逆、SLERP、旋转矩阵）
Gyroflow Default平滑算法（速度自适应、双向滤波）
水平锁定（Horizon Lock）
逐行滚动快门校正
多模型鱼眼畸变（前向 + 逆向）
自适应FOV（内接矩形 + 包络跟随）
批量矩阵计算
这时候效果就可以接受了。
当然这个结果也不是最好的，还有很多可以继续优化的地方，待我有时间时候，继续迭代，做个通用版本。
