Linux input 子系统驱动解析:从 input core 到 event 上报机制

1.1 Linux 为什么需要 input 子系统

在早期 Linux 驱动模型中，键盘、鼠标、触摸屏等设备往往直接向字符设备层提供接口，不同厂商驱动之间接口差异巨大，用户层需要针对不同硬件单独适配。随着 HID 设备数量增加，内核逐渐引入统一输入抽象层，将“输入事件”从具体硬件访问中解耦。input 子系统的核心思想并不是管理设备，而是统一描述“用户行为”。

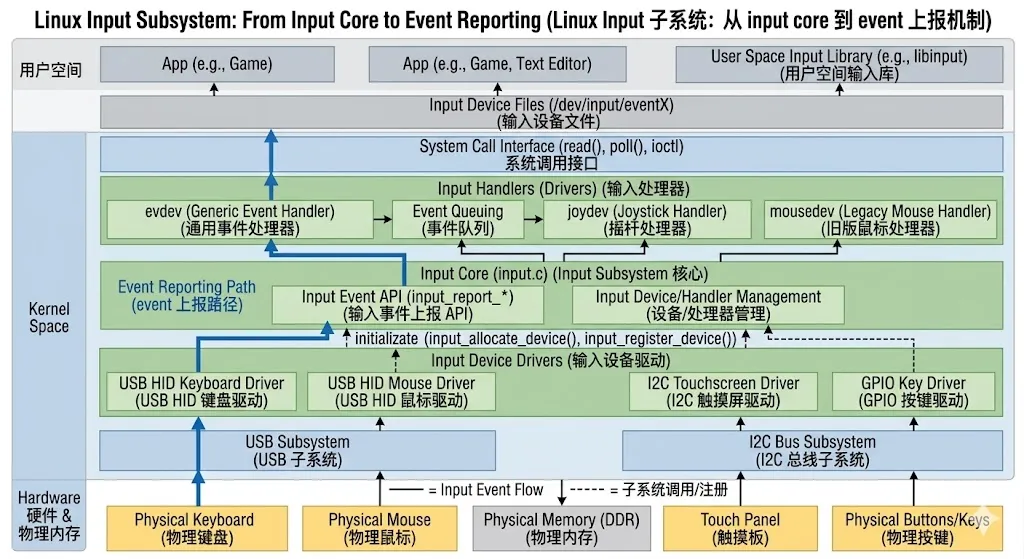

input 框架位于驱动层与用户空间之间，其上层连接 evdev、mousedev、joydev 等 handler，下层连接具体输入设备驱动。驱动只需要向 input core 上报按键、坐标、滚轮等标准事件即可，至于事件如何传递给用户态，由 input handler 完成。这样 Linux 在用户空间形成了统一的 /dev/input/eventX 接口，X11、Wayland、Android InputFlinger 都建立在这套模型之上。

1.2 input 子系统核心对象

input 子系统最核心的对象是 input_dev。它描述一个输入设备支持哪些事件、按键、坐标轴以及设备属性。驱动初始化时需要分配 input_dev，然后设置 evbit、keybit、absbit 等 capability bitmap，最后调用 input_register_device 注册到 input core。

另一个关键对象是 input_handler。handler 用于消费输入事件，例如 evdev 会把事件转换成字符流供用户空间读取，mousedev 会模拟传统 PS/2 鼠标接口。input core 本质上是一个总线调度中心，它负责建立 input_dev 与 input_handler 之间的匹配关系，匹配成功后生成 input_handle，实现事件分发路径。

第二章 input core 内核实现机制

2.1 input_register_device 注册流程

驱动调用 input_register_device 后，input core 首先初始化设备状态，然后为设备分配唯一编号。随后设备会挂接到 input_dev_list 链表，并进入 input_class 设备模型体系，最终在 sysfs 中生成对应节点。

真正关键的步骤是 handler 匹配。input core 会遍历所有已注册 handler，调用 handler->match 判断是否支持当前设备。例如 evdev 会匹配所有标准输入设备。匹配成功后执行 handler->connect，connect 内部通常会创建设备节点，例如 /dev/input/event0。至此，一个输入设备才真正能够被用户态访问。

2.2 input_event 事件分发路径

Linux input 事件采用三元组模型：

struct input_event {    struct timeval time;    __u16 type;    __u16 code;    __s32 value;};

其中 type 表示事件类型，例如 EV_KEY、EV_REL、EV_ABS；code 表示具体按键或轴编号；value 表示事件值。驱动调用 input_report_key、input_report_abs 等接口时，最终都会进入 input_event()。

input_event 会将事件写入 input_handle 对应 handler 的缓冲区。对于 evdev 而言，事件会进入环形队列，然后唤醒 poll/read 等待队列。用户空间通过 read() 读取 struct input_event 数组。整个路径实际上是“驱动 → input core → handler → 用户空间”的广播模型，一个设备可以同时被多个 handler 消费。

第三章 input 设备模型与 capability 机制

3.1 capability bitmap 原理

input 子系统最大的特点之一是 capability bitmap。Linux 不通过 ioctl 动态查询设备能力，而是在设备注册阶段通过 bitmap 描述设备支持的事件集合，例如：

__set_bit(EV_KEY, input->evbit);__set_bit(KEY_ENTER, input->keybit);

这里表示设备支持按键事件，并且支持 ENTER 键。input core 内部大量使用 bitmap，是因为输入设备 capability 数量巨大，如果使用链表或对象描述会带来额外内存与遍历开销。bitmap 可以在 O(1) 时间完成 capability 判断，同时方便用户空间通过 ioctl 获取设备支持矩阵。

3.2 input_dev 与 device model 的关系

input_dev 本质上并不是传统意义上的 bus device，它更像是 input 子系统内部抽象对象。但为了统一 Linux 设备模型，内核仍然为 input_dev 绑定 struct device，使其可以进入 sysfs 与 uevent 体系，注册后系统会生成：/sys/class/input/inputX

同时 evdev handler 会创建：/dev/input/eventX

这种设计使 input 设备既能被统一管理，又能够兼容 Linux driver model。udev 正是通过这些 uevent 自动创建设备节点，因此很多开发者误以为 eventX 是驱动直接创建的，实际上它来自 handler 层。

第四章 按键驱动实现机制

4.1 GPIO 按键驱动结构

最典型的 input 驱动是 GPIO 按键。驱动通常通过中断检测按键状态变化，然后调用：

input_report_key(input, KEY_ENTER, 1);input_sync(input);

释放时再上报 value=0。input_sync 的作用是发送 SYN_REPORT，表示一组输入事件结束。因为 Linux input 采用 packet 模型，同一次输入动作可能包含多个 event，例如触摸屏同时上报 X/Y 坐标与压力值，因此必须使用同步事件划分边界。

GPIO key 驱动一般还需要处理消抖。硬件消抖可以依赖 RC 电路，软件消抖则通常通过 timer 或 delayed_work 实现。因为机械按键在导通瞬间会产生高频抖动，如果直接上报会导致用户空间收到多个按键事件。

4.2 中断与轮询模式

input 驱动既支持中断模式，也支持 polling 模式。中断模式适用于按键等低频输入设备，响应速度快且功耗低。设备状态变化时触发 IRQ，然后立即上报事件。

而某些 ADC 按键、低端触摸控制器并不具备中断能力，这时驱动会使用 input_polled_dev。内核会启动周期性 timer 调用 poll 函数读取硬件状态。如果发现状态变化则生成 input event。虽然 polling 会增加 CPU 占用，但实现简单，对低速设备仍然足够。

第五章 触摸屏与 ABS 事件机制

5.1 EV_ABS 绝对坐标模型

触摸屏与鼠标最大的区别在于坐标语义不同。鼠标采用 EV_REL 相对位移，而触摸屏采用 EV_ABS 绝对坐标。驱动初始化时需要配置 ABS 参数：

input_set_abs_params(input,ABS_X,0,1024,0,0);

这里定义坐标范围。input core 会记录 min/max 信息，用户空间可以通过 ioctl 获取。Android 与 Wayland 都依赖这些 capability 完成触摸映射。如果驱动未正确配置范围，用户层会出现坐标偏移或缩放异常，触摸事件通常包含多个 ABS event

ABS_XABS_YABS_PRESSUREBTN_TOUCHSYN_REPORT

input 子系统不会理解这些值的语义，它只负责可靠传递。真正的手势识别、多点轨迹分析位于用户空间完成。

5.2 Multi-touch 协议

Linux 早期使用 Type A 多点协议，通过连续发送多个触点数据描述一次 frame。但这种方式无法稳定区分不同手指，因此后期引入 Type B slot 协议，Type B 中最关键的是：

input_mt_slot()input_mt_report_slot_state()

内核会为每个 slot 分配 tracking id，从而让用户空间知道哪个手指持续存在。Android SurfaceFlinger 与 libinput 都依赖 tracking id 实现稳定多点触控。现代 Linux 触摸屏驱动基本已经全部切换到 Type B 协议。

第六章 evdev 与用户空间接口

6.1 evdev 驱动机制

evdev 是 Linux input 最核心 handler。它负责向用户空间提供标准 eventX 接口。每个 evdev 设备内部维护一个环形缓冲区：

struct evdev_client {    struct input_event *buffer;};

input core 分发事件时，evdev 会将 input_event 写入 buffer。用户态 read() 时从 ring buffer 读取数据。如果缓冲区满，则丢弃旧事件并生成 SYN_DROPPED，通知用户空间发生事件丢失。

evdev 之所以采用环形队列，是因为输入事件属于典型生产者-消费者模型。IRQ 或 softirq 负责生产事件，而用户态进程消费事件。ring buffer 能避免频繁内存分配，并降低锁竞争开销。

6.2 用户空间读取流程

Linux 用户空间通常通过：cat /dev/input/event0

或 libevdev 读取事件。实际开发中更多使用 epoll 监听多个输入设备，因为 Android 或桌面环境往往同时存在键盘、鼠标、触摸板等多个 event 节点，典型读取流程：read(fd, &event, sizeof(event));读取后根据 type/code/value 解析具体输入行为。例如：

EV_KEY KEY_A 1EV_KEY KEY_A 0

分别表示按下与释放。Wayland、Xorg、Qt 都建立在 evdev 基础上，因此 input 子系统实际上是整个 Linux GUI 输入链路的底层根基。

第七章 input 子系统调试与性能优化

7.1 input 调试方法

Linux input 调试最常用工具是 evtest。它可以直接读取 event 设备并打印输入事件：evtest /dev/input/event0

开发者可以观察驱动是否正确上报事件类型与 code。另一个重要工具是 getevent，Android 平台大量使用该工具调试触摸屏与按键驱动。

内核层调试通常结合 dynamic debug 与 tracepoint。input core 内部存在大量 trace hook，可以通过 ftrace 观察事件上报延迟。如果系统出现输入卡顿，需要重点分析 IRQ 延迟、workqueue 堵塞以及用户态消费速度是否不足。

7.2 高性能输入链路设计

高频输入设备最容易出现的问题是事件风暴。例如高刷新率触摸屏可能每秒产生数千次 ABS event。如果驱动每次 IRQ 都立即唤醒用户空间，会导致上下文切换急剧增加。

现代 input 驱动通常采用批量上报策略。例如一次 IRQ 中缓存多个采样点，然后统一 input_sync。部分 SoC 甚至使用 DMA 将触摸数据直接搬运到内存，再由 threaded irq 解析 frame，从而降低中断压力。Android 高端设备中，input latency 已经成为用户体验关键指标，因此很多厂商会针对 input pipeline 做实时调度优化。

Linux input 子系统虽然代码规模远小于 net 或 block，但它横跨 IRQ、driver model、字符设备、事件分发以及 GUI 框架，是 Linux 内核中非常典型的“通用事件抽象层”。理解 input 架构之后，再分析 DRM、ALSA、V4L2 等子系统，会更容易理解 Linux 如何通过统一抽象连接硬件与用户空间。
