Linux 内核功耗子系统(四):电源域通用框架梳理

全景介绍

在现代 SoC 设计中，电源域（Power Domain）是精细化功耗管理的核心支撑单元。随着芯片工艺进入 7nm 及以下，静态漏电功耗占比显著上升，独立控制各功能模块的电源通断成为能效优化的关键手段。GENPD（Generic Power Domain）作为 Linux 内核电源管理子系统的中层框架，上承 Runtime PM 与系统挂起机制，下接硬件电源控制逻辑，构建了一套统一的电源域抽象与调度体系。

GENPD 框架的核心价值体现在三个层面：

• • 硬件抽象：将不同厂商的电源控制硬件封装为标准接口，屏蔽底层差异
• • 统一调度：通过引用计数机制管理域内设备的电源状态，确保域内设备共进退
• • 层级协同：支持父子电源域的嵌套依赖，保证电源时序的正确性

实际情况

随着 SoC 集成度的不断提升，一颗芯片往往集成了 CPU、GPU、NPU、ISP、VPU、多媒体编解码器等数十个功能模块。如果所有模块共享同一电源轨，将导致两个严重问题：

1. 1. 功耗浪费：闲置模块的漏电功耗无法消除，待机功耗居高不下
2. 2. 粒度粗糙：无法针对单个模块进行独立的电源开关控制

为解决这些问题，现代 SoC 普遍采用多电源域设计，将芯片划分为若干个可独立上电/断电的逻辑区域。但这又引入了新的复杂度：

• • 多个设备共享同一电源域时，必须保证"任一设备工作则域上电，所有设备空闲才断电"
• • 电源域之间存在层级依赖（子域上电前父域必须已激活）
• • 不同厂商的电源控制硬件接口千差万别

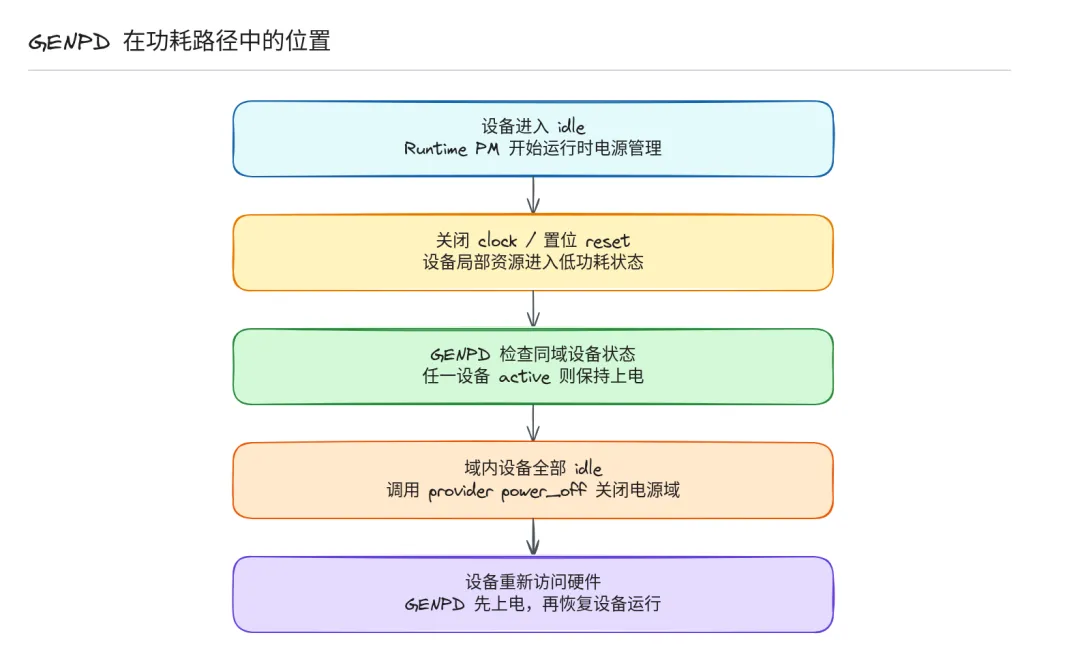

GENPD 的定位

GENPD 框架位于 drivers/base/power/domain.c，是内核电源管理体系的中间层：

• • 向下：抽象电源域硬件的开关操作，封装上电、断电、时钟控制等底层行为
• • 向上：为 Runtime PM 框架和系统挂起流程提供统一的电源域管理接口
• • 横向：通过设备树机制建立设备与电源域的绑定关系

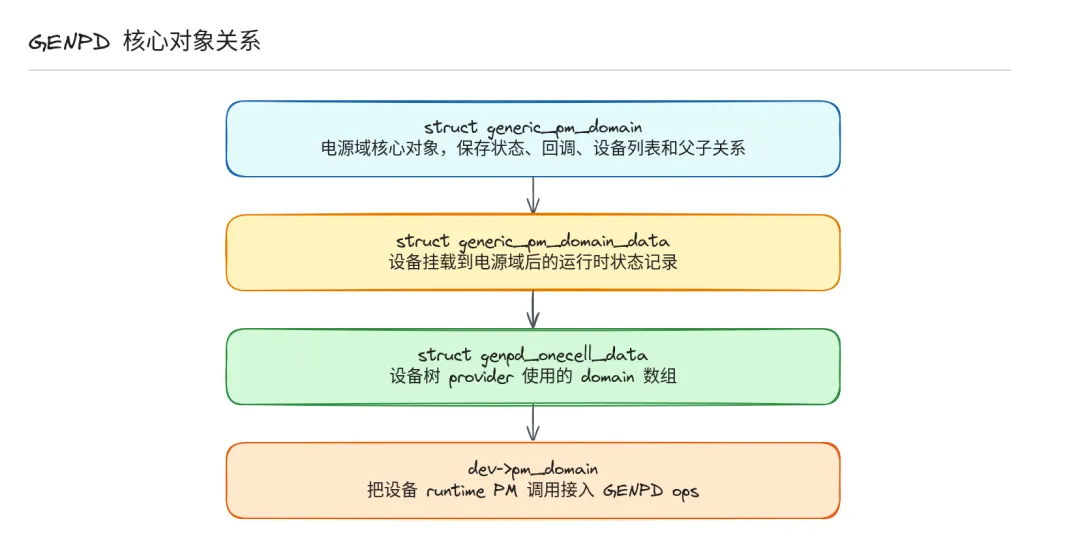

抽象对象

GENPD 框架的核心抽象围绕以下关键数据结构展开：

struct generic_pm_domain

这是电源域的核心表示结构，每个电源域对应一个实例：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
struct generic_pm_domain {    const char *name;           /* 电源域名称 */struct dev_pm_domain domain; /* PM 域基类 */    /* 状态管理 */    unsigned int flags;         /* 域属性标志 */    bool powered_off;           /* 当前是否断电 */    int device_count;           /* 域内设备数量 */    int prepared_count;         /* 已准备设备计数 */    /* 引用计数 */    atomic_t refcount;          /* 激活引用计数 */    /* 硬件操作回调 */    int (*power_on)(struct generic_pm_domain *domain);    int (*power_off)(struct generic_pm_domain *domain);    int (*attach_dev)(struct generic_pm_domain *domain,struct device *dev);    void (*detach_dev)(struct generic_pm_domain *domain,struct device *dev);    /* 层级关系 */struct generic_pm_domain *parent; /* 父电源域 */struct list_head child_links;    /* 子域链表 */    /* 域内设备 */struct list_head dev_list;       /* 挂载设备链表 */    /* Governor */struct dev_power_governor *gov;    /* 性能状态 */struct dev_pm_opp *opps;    unsigned int state_count;struct gpd_power_state *states;    /* 统计信息 */    ktime_t on_time;    ktime_t off_time;    u64 on_time_ns;    u64 off_time_ns;};

struct generic_pm_domain_data

每个挂载到电源域的设备对应一个实例，用于追踪设备状态：

1
2
3
4
5
6
7
8
struct generic_pm_domain_data {struct pm_domain_data base;struct generic_pm_domain *domain;    unsigned int refcount;       /* 设备级引用计数 */    bool need_restore;           /* 唤醒时是否需要恢复 */struct list_head list_node;  /* 域设备链表节点 */};

struct genpd_onecell_data

用于设备树绑定的 onecell 风格数据结构，管理一组电源域：

1
2
3
4
5
6
struct genpd_onecell_data {struct generic_pm_domain **domains;  /* 电源域数组 */    unsigned int num_domains;            /* 域数量 */    unsigned int domain_index;           /* 当前索引 */};

模型

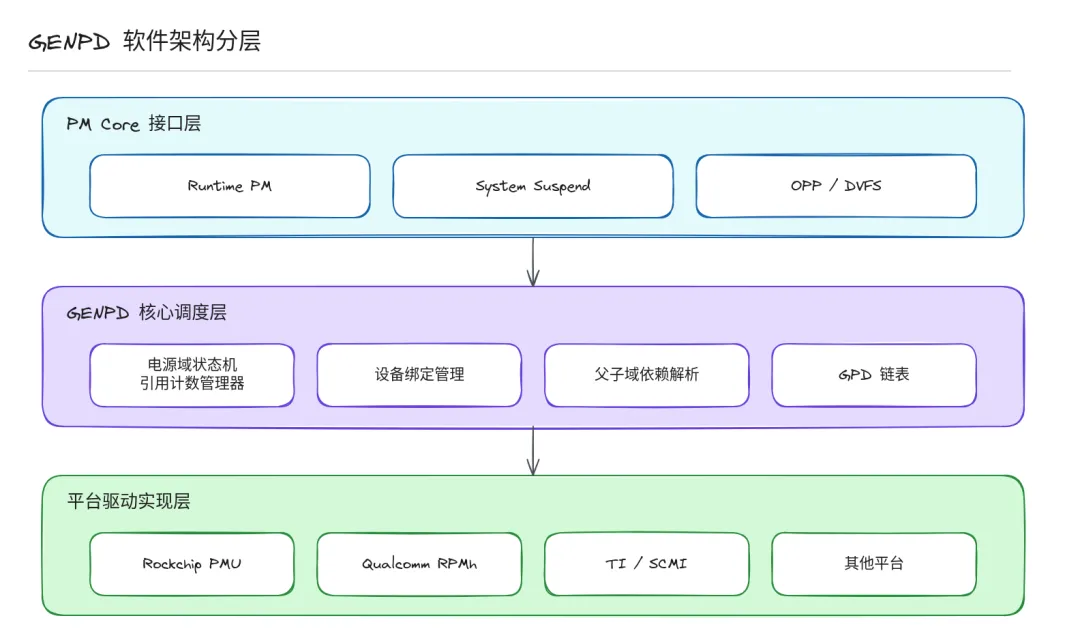

整体架构

GENPD 框架采用分层设计模型，自上而下分为三层：

核心设计原则

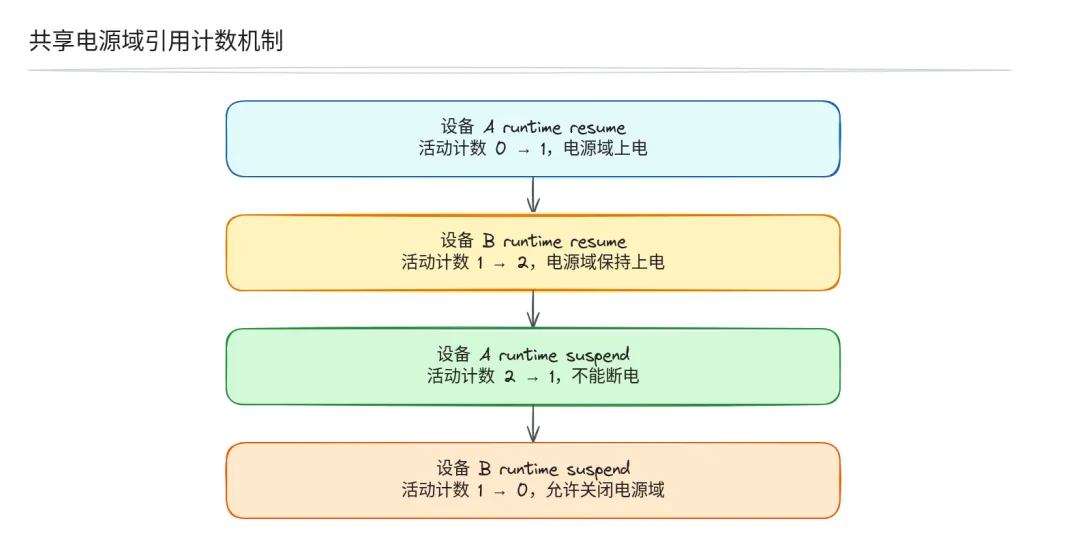

1. 1. 引用计数驱动：电源域的上电/断电完全由引用计数决定，计数从 0→1 时上电，从 1→0 时断电

1. 2. 域内设备共进退：只要域内有一个设备处于激活状态，整个电源域保持上电
2. 3. 父子域层级约束：子域上电前必须确保父域已激活，父域断电前必须确保所有子域已关闭

1. 4. 透明集成：设备驱动无需感知电源域的存在，通过标准的 pm_runtime 接口即可间接操作

电源域状态机

电源域定义了清晰的状态转换模型：

数据流

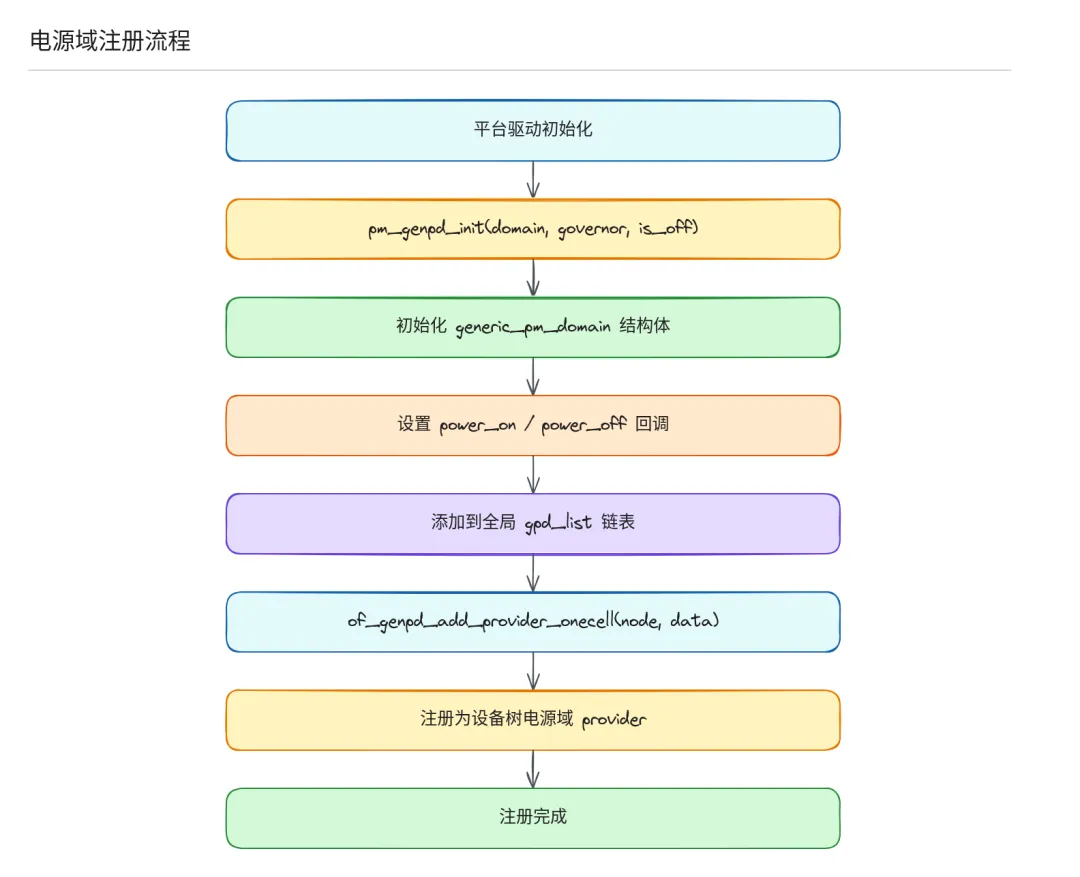

电源域注册流程

平台驱动通过以下接口向 GENPD 核心注册电源域：

关键函数调用序列：

1
2
3
4
5
6
pm_genpd_init()  └→ 初始化锁、链表、统计信息  └→ 设置默认 governor  └→ 初始状态设置  └→ list_add(&domain->gpd_list_node, &gpd_list)

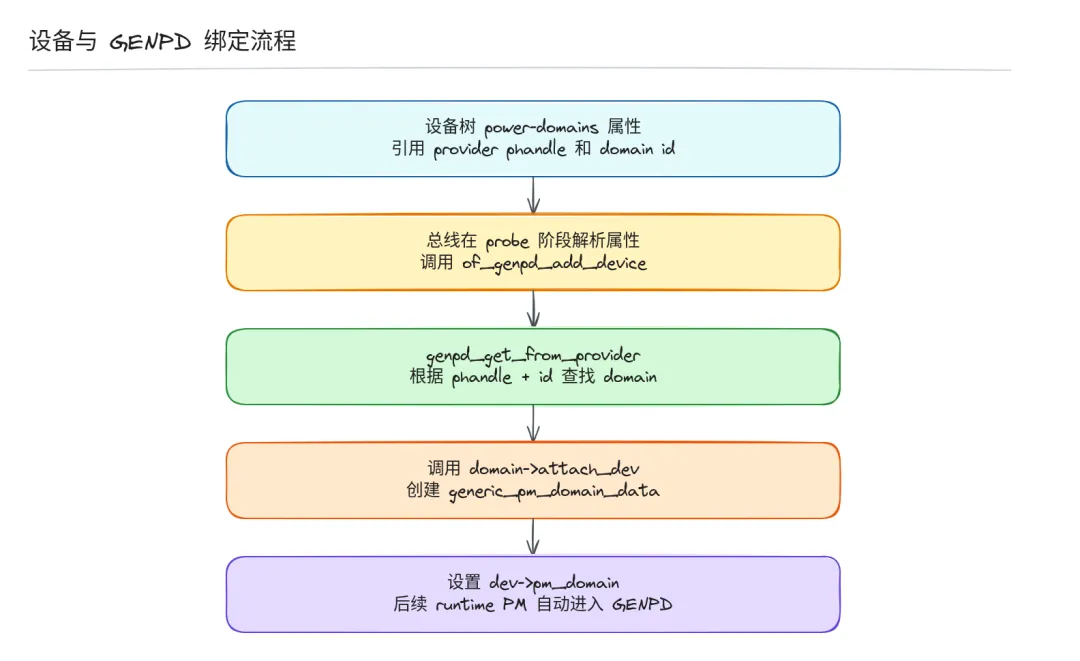

设备与电源域绑定流程

设备通过设备树的 power-domains 属性完成绑定：

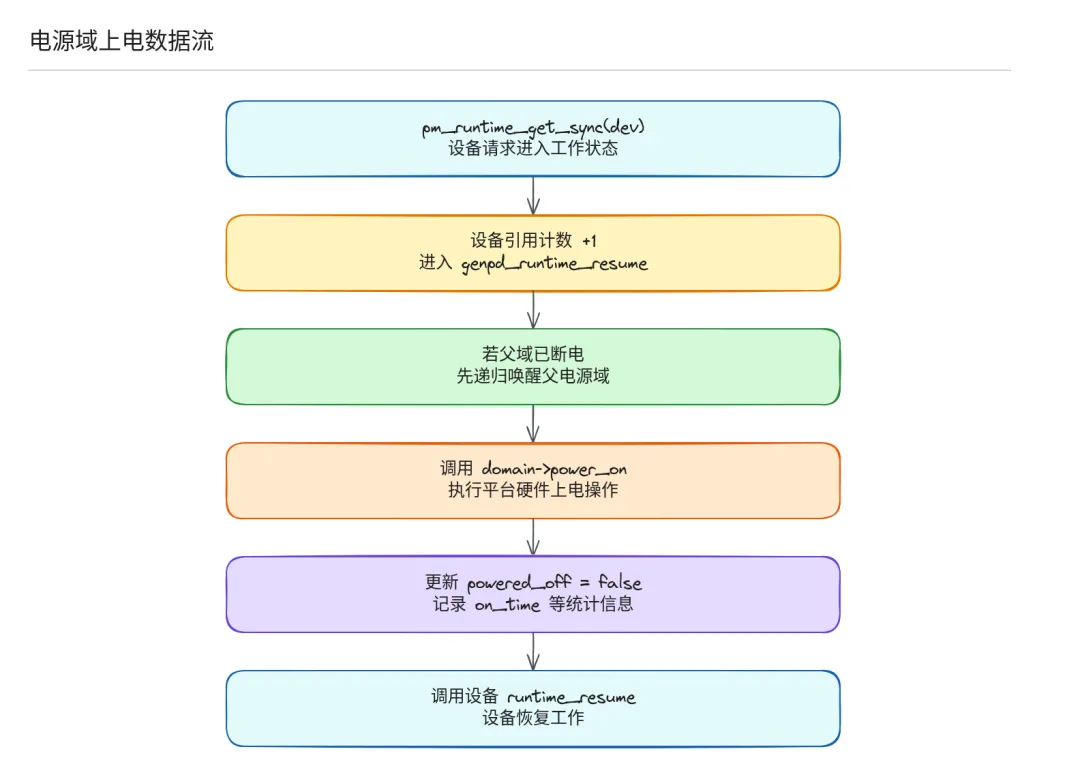

电源域上电数据流

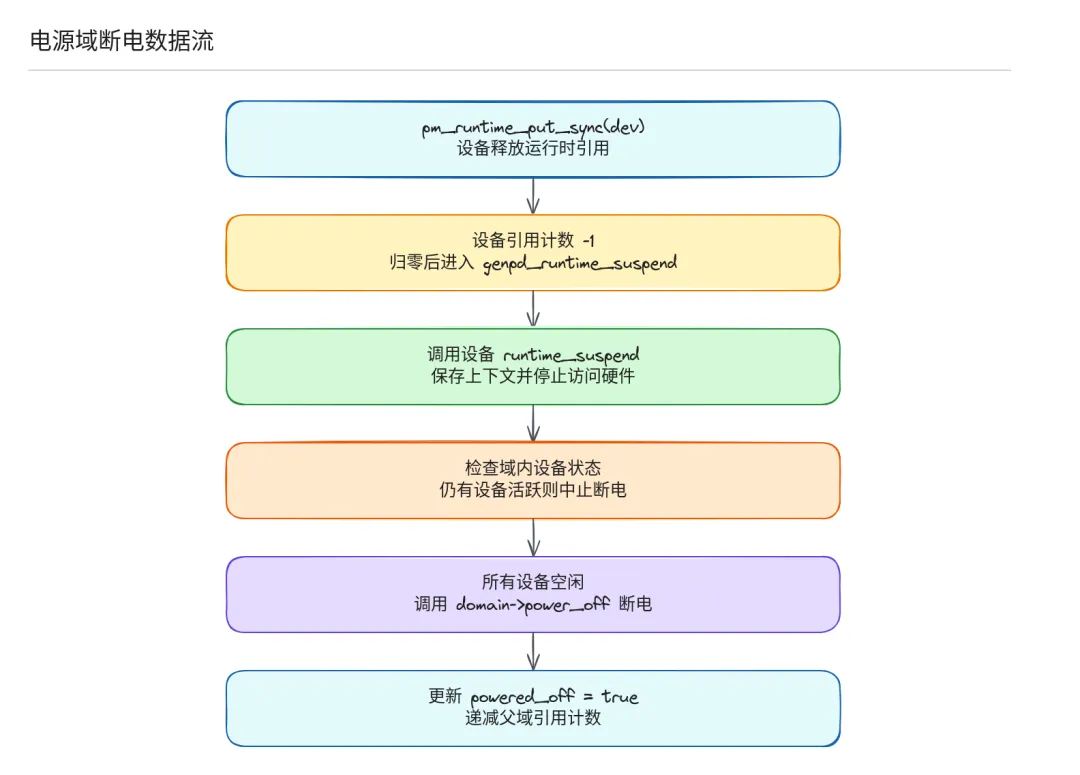

电源域断电数据流

运行

与 Runtime PM 框架的协同

GENPD 通过 struct dev_pm_domain 机制无缝集成到 Runtime PM 体系中。当设备绑定到电源域后，其 dev->pm_domain 被替换为 GENPD 提供的操作集：

1
2
3
4
5
6
7
8
9
10
11
12
staticstruct dev_pm_domain genpd_dev_pm_ops = {    .runtime_suspend = genpd_runtime_suspend,    .runtime_resume  = genpd_runtime_resume,    .runtime_idle    = genpd_runtime_idle,    .suspend_noirq   = genpd_suspend_noirq,    .resume_noirq    = genpd_resume_noirq,    .freeze_noirq    = genpd_freeze_noirq,    .thaw_noirq      = genpd_thaw_noirq,    .prepare         = genpd_prepare,    .complete        = genpd_complete,};

这种设计使得设备驱动无需感知电源域的存在，继续使用标准的 pm_runtime_get/put 接口即可自动触发电源域的状态转换。

系统挂起流程中的行为

在系统挂起的 suspend_noirq 阶段，GENPD 执行以下操作：

1. 1. 遍历所有电源域，按照子域先于父域的顺序挂起
2. 2. 对每个域，先挂起域内所有设备，再执行域的断电操作
3. 3. 保存必要的上下文信息以便唤醒时恢复

在系统唤醒的 resume_noirq 阶段执行逆操作：

1. 1. 按照父域先于子域的顺序唤醒
2. 2. 先执行域的上电操作，再恢复域内设备
3. 3. 恢复设备上下文

空闲电源域自动关闭

GENPD 在内核 late_initcall 阶段注册了 genpd_poweroff_unused 工作项，定期扫描所有电源域，自动关闭没有设备挂载或所有设备都已空闲的电源域，确保系统启动后闲置的电源域不会白白消耗电力。

Governor 决策机制

GENPD 支持可插拔的电源管理 Governor，用于决策是否允许电源域断电。默认提供两种策略：

• • pm_domain_always_on_gov：始终保持上电，不允许断电
• • pm_domain_qos_governor：根据 QoS 约束决定是否断电

平台可以根据功耗和延迟需求选择或自定义 Governor。

案例：RK3588 电源域实现

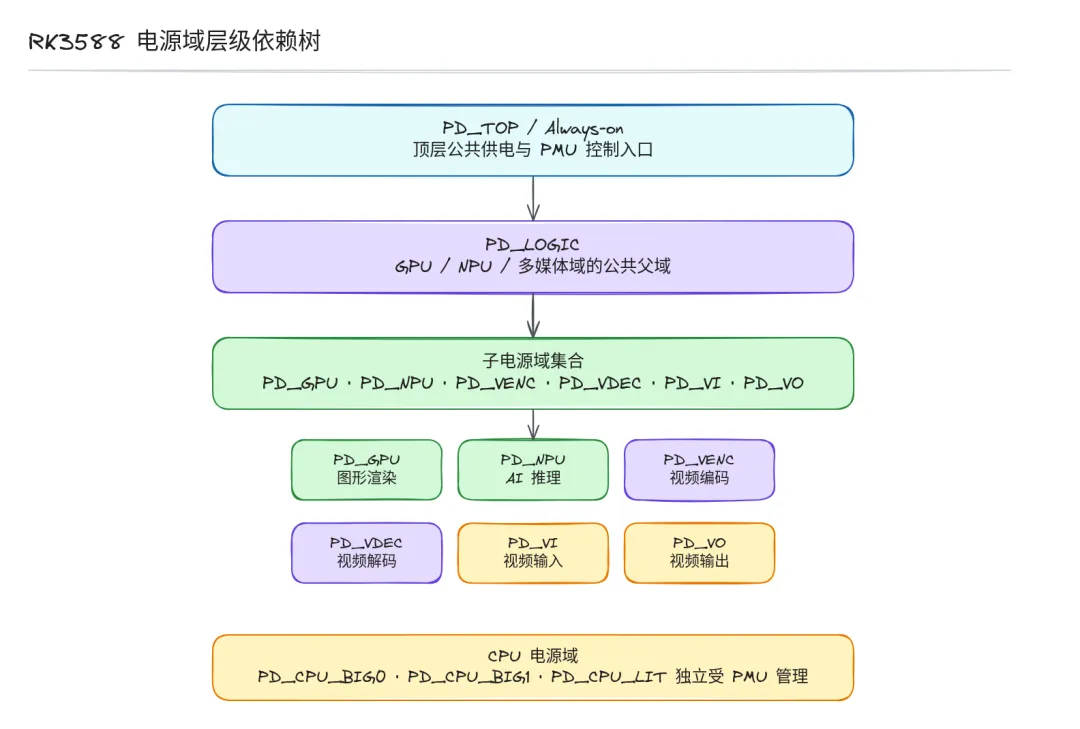

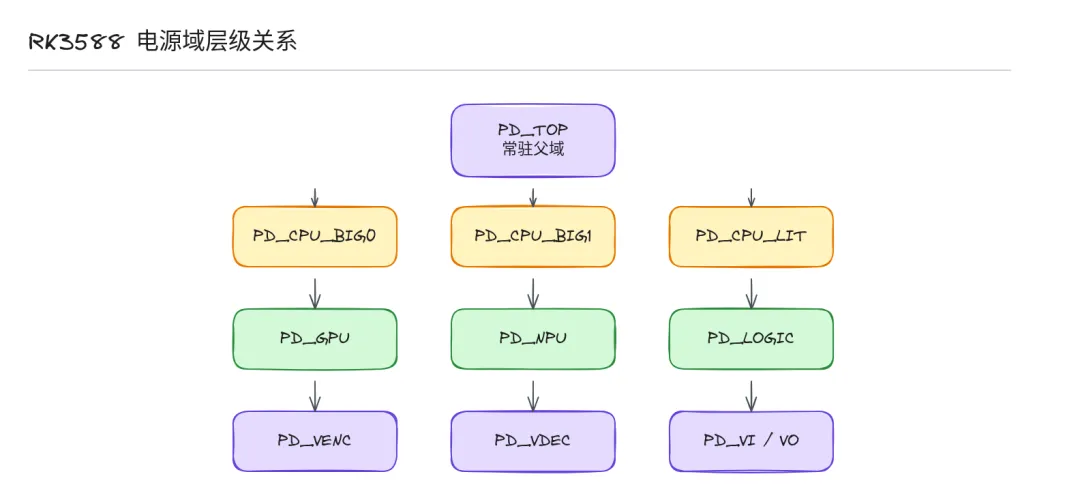

RK3588 电源域硬件架构

RK3588 采用精细化的电源域划分设计，芯片内部划分为 20+ 个独立电源域，由 PMU（Power Management Unit）统一控制。关键电源域包括：

设备树配置

RK3588 内核设备树中（rk3588.dtsi），电源域控制器定义如下：
