Linux存储-磁盘I/O监控

     前几篇文章把linux系统环境中磁盘分区、文件系统格式化、性能优化等方面的介绍，本文继续讲述日常使用中常用的磁盘I/O的监控方法。

     通过本文内容，可以了解到通过哪些工具可以查看、监控磁盘的运行状态、是否存在性能瓶颈、是否存在硬件故障等信息。

一、磁盘监控的五个主要指标

1.磁盘I/O使用率：表示在一段时间范围内磁盘处理I/O的时间百分比；也就是磁盘IO处于读写工作的时间/总采样时间×100%。

2.磁盘饱和度：表示磁盘处理I/O的繁忙程度；直观说法就是请求磁盘I/O的队列拥堵程度，代表超出磁盘处理能力的积压请求量。当磁盘 I/O请求来得比磁盘处理速度快时，I/O会进入等待队列。饱和度数值越高，队列堆积越严重。当磁盘响应时间飙升时，若同步伴随高饱和度，确定是磁盘处理能力不足。

通常来说在磁盘顺序读写场景下饱和度低，随机读写场景下最为容易出现高饱和度。

3.磁盘IOPS：每秒的磁盘I/O请求数。通常机械磁盘的IOPS是两千IOPS；SATA SSD是几万IOPS；NVMe SSD可以达到几十万IOPS。

通常在磁盘I/O多的场景下，优先看IOPS上限，而非吞吐量；大文件场景下吞吐量较高，但IOPS很低；海量小文件IOPS高，吞吐量较低。

4.磁盘吞吐量：每秒请求磁盘I/O传输的数据总量（带宽）。

5.磁盘响应时间：磁盘I/O从发出请求到收到响应的时间间隔（队列排队等待时间+ 磁盘物理处理时间）。

二、磁盘监控的主要工具和方法

    Linux系统环境中用于对磁盘运行状态监控的工具和方法很多，以下主要简单介绍常用的磁盘运行状态监控工具：iostat、vmstat。

1.iostat

主要监控磁盘读写性能（如吞吐量、IOPS、延迟等），同时也显示CPU利用率和磁盘负载;iostat属于sysstat工具包，多数Linux系统都自带安装此软件包。

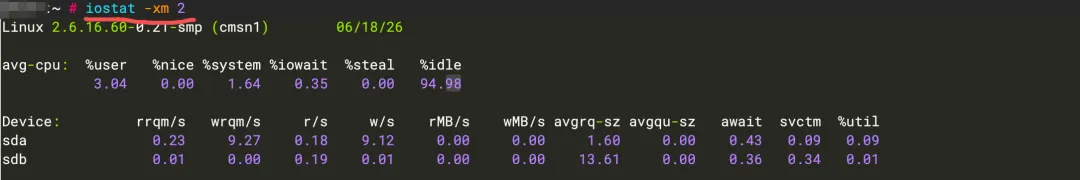

      用法示例：iostat -xm 2 (每两秒输出磁盘采样结果，以MB为单位)

字段参数说明：

（1）avg-cpu:这段主要显示cpu运行信息。

• %user：表示用户态进程占用CPU的百分比。

• %nice：表示用户态中具有nice优先级的进程占用CPU 的百分比。

• %system：表示内核态进程占用CPU的百分比。

• %iowait：表示CPU等待I/O操作完成所花费的时间百分比。如果该值较高，说明系统I/O操作较为繁忙，可能存在I/O瓶颈。

• %steal：表示被虚拟机管理程序偷走的CPU时间百分比，通常在虚拟机环境中才有意义。

• %idle：表示CPU处于空闲状态的时间百分比。

（2）Device：这段主要显示系统中的各种存储设备运行信息。

• rrqm/s：每秒合并的读请求数。就是当系统有多个读I/O请求发往同一磁盘扇区时，内核会将这些请求合并为一个请求，以提高I/O效率。

• wrqm/s：每秒合并的写请求数，原理与rrqm/s类似。

• r/s：每秒磁盘I/O读请求数（IOPS指标）

• w/s：每秒磁盘I/O写请求数（IOPS指标）

• rMB/s：每秒磁盘I/O读取的数据量（实际吞吐量、带宽指标）。

• wMB/s：每秒磁盘I/O写入的数据量（实际吞吐量、带宽指标）。

• avgrq - sz：平均每次磁盘I/O请求的扇区数，反映了I/O 请求的大小。

• avgqu - sz：平均磁盘I/O 队列长度（饱和度指标），显示了等待处理的I/O请求。的平均队列数量。如果该值持续走高，说明磁盘I/O存在性能瓶颈。

• await：平均每次磁盘I/O请求的等待时间（响应指标），包括在队列中的等待时间和实际I/O 操作的时间，单位是毫秒。

• svctm：平均每次磁盘I/O操作的服务时间（响应指标），也就是实际执行I/O操作所花费的时间，单位是毫秒。

• %util：设备的I/O使用率（使用率指标），表示设备处于忙碌状态的时间百分比。如果该值接近100%，说明设备已经接近饱和，可能会影响系统性能。

核心要点：如果await和svctm的差值不大, 说明磁盘I/O几乎没有等待时间;如果await远大于svctm,说明磁盘I/O队列太长，磁盘I/O响应太慢，这种情况就需要优化磁盘了。

2.vmstat

主要是系统整体资源监控，可查看系统级的CPU、内存、I/O，判断系统负载类型、内存交换swap等问题。vmstat属于系统自带的procps工具包。

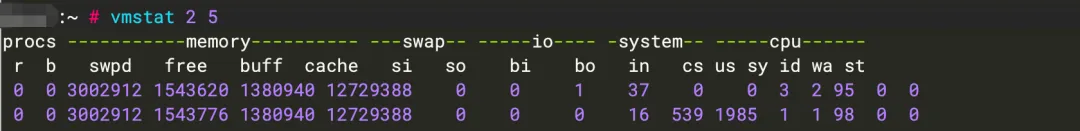

   用法实例：vmstat 2 5 (每两秒输出一次结果，输出5次)

字段参数说明：

（1）procs（进程）

• r：等待运行的就绪队列进程数（CPU瓶颈指标）。如果r值大于本机核心数，并且不断提升，说明CPU瓶颈问题。

• b：处于阻塞状态，等待I/O的进程数（磁盘瓶颈指标）。如果b值大于0，说明磁盘I/O慢，导致进程卡在等磁盘响应。

（2）memory内存（单位KB）

• swpd：已使用swap 交换分区的总量；如果swpd持续上涨并且si 频繁非0 ，说明物理内存不足

• free：物理内存剩余量。Linux的机制是会尽量用完物理内存做缓存，因此多数情况下free 值低是正常的现象。

• buff：块设备缓冲区（磁盘元数据缓存）

• cache：页缓存（文件读写缓存）

（3）swap交换IO（核心判断内存是否不足）

• si：swap in，每秒从交换区读入内存的数据

• so：swap out，每秒写入交换区的数据

如果si/so这两个值长期不为0，说明物理内存压力大，系统频繁换页，会造成系统性能严重下降。

（4）io 磁盘IO（单位块，1 块=512字节）

• bi：block in，每秒从磁盘读入块数

• bo：block out，每秒写入磁盘块数

（5）system系统中断及上下文切换

• in：interrupt，每秒硬件中断次数（网卡、磁盘中断）

• cs：context switch，每秒进程上下文切换次数

如果cs突增，说明多线程频繁切换以及锁竞争激烈

（6）cpu整机CPU 占用（总和100%）

• us：user 用户态CPU占比

• sy：system 内核态CPU占比

• id：空闲CPU占比

• wa：iowait等待磁盘IO的CPU时间（关键I/O瓶颈指标）

如果wa持续大于10%并且b大于0、bi/bo持续高，说明磁盘I/O出现瓶颈问题。

• st：steal被虚拟化宿主机抢占的CPU（虚拟机场景）

核心要点：

• 如果r值持续大于本机CPU核心数并且us+sy持续高，而id值很低，但wa值很低，说明CPU存在瓶颈。

• 如果wa值很高并且b值大于0，同时bi/bo大、r值不大，id值低，说明存在I/O瓶颈。

• 如果si/so值频繁不为0，swpd值不断提高，free值持续走低，说明内存不足。

• 如果cs值巨大并且sy值不断升高，说明多线程上下文切换过高。

三、五个指标综合运用的参考

1. 1. 高使用率+高IOPS +低延迟，属于正常的业务运行负载。
2. 2. 高使用率+高吞吐量+低IOPS，属于正常顺序读写负载。
3. 3. 高使用率+高饱和度+高延迟，属于磁盘性能不足，存在IO瓶颈。
4. 4.使用率不高+高延迟，属于磁盘硬件异常或者故障。
5. 5. 延迟高+高饱和度，属于磁盘I/O资源不足。
6. 6. 延迟高但饱和度低，也可能磁盘硬件异常或者故障。

四、写在最后

     磁盘监控的主要五个指标（I/O使用率、饱和度、IOPS、吞吐量、响应时间）是评估linux系统的磁盘存储运行状态的多维度因素，同时结合这五个指标通过常用的磁盘监控工具iostat、vmstat对磁盘运行状态采样结果，为我们做好计算机存储系统正常、高效运行提供基础铺垫。

      iostat和vmstat这两个工具是很常用的监控磁盘设备、磁盘性能、分析存储瓶颈的工具，这两个工具已经能解决大部分场景。而监控磁盘的监控工具还有很多，比如atop可以分磁盘和分进程精细化统计、iotop可以精准定位哪个进程产生大量I/O等等，可以结合实际场景进行综合选择和运用。
