全景介绍

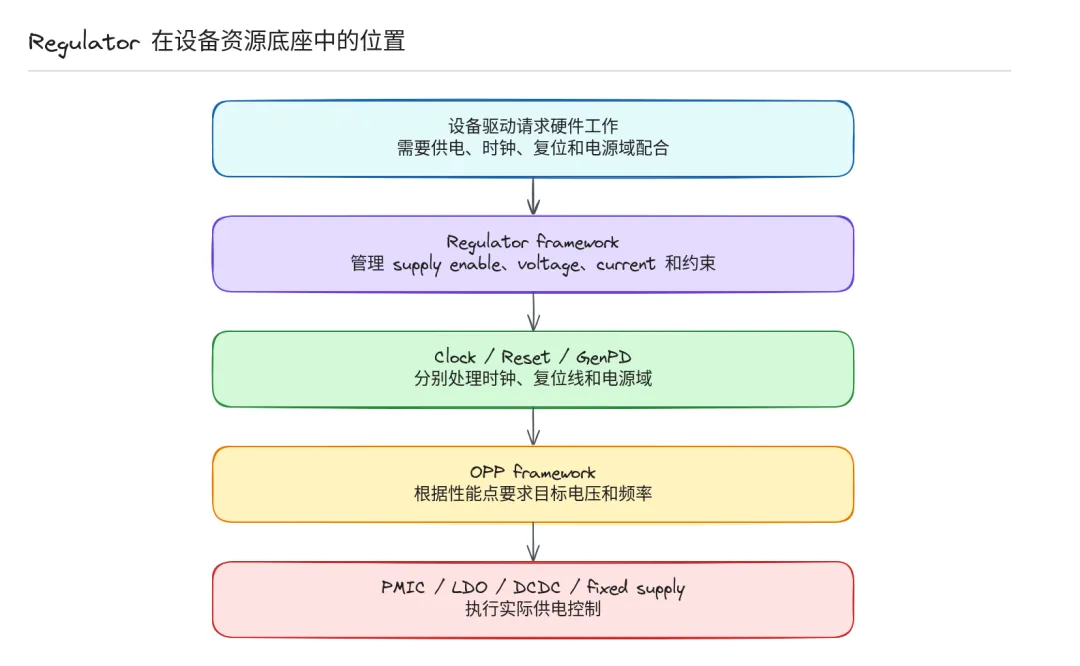

在设备资源底座里，clock 负责时钟，reset 负责复位线，genpd 负责电源域上下电，opp性能点。还差一块很容易被低估的资源：供电。设备能不能工作、能不能切到更高频率、能不能在 suspend 时安全掉电，最终都绕不开 regulator framework。
Regulator 在硬件上通常对应 PMIC 输出、LDO、DCDC、固定电源、GPIO 控制电源开关，或者板级上某一路共享电源。Linux regulator framework 做的事情，是把这些供电资源统一抽象成内核对象，让 consumer driver 能用标准接口获取供电、打开供电、设置电压或电流限制，同时让 provider driver 和板级约束控制哪些操作允许做、允许做到什么范围。
这套框架的边界很重要。Regulator 不是 opp，opp只是告诉系统某个性能点需要多少电压；Regulator 也不是 genpd，genpd 管一组设备所在电源域是否上电；Regulator 管的是某一路 supply 本身的 enable、disable、voltage、current 和依赖关系。一个设备运行时可能同时受这三类资源影响：power domain 要开，clock 要有，regulator 电压也要满足要求。
实际情况
板级供电配置写错，后果比 clock 配错更明显，clock rate 不对可能表现为设备不工作，regulator 约束错了可能导致电压过高、过低、误关共享电源，甚至影响其他器件稳定性。所以 regulator framework 里有大量 constraint 逻辑，目的不是让 consumer 随便改电压，而是把设备请求限制在硬件允许范围内。
常见设备树配置会写成这样：
vdd_gpu: regulator-vdd-gpu { compatible = "regulator-fixed"; regulator-name = "vdd_gpu"; regulator-min-microvolt = <650000>; regulator-max-microvolt = <950000>; regulator-always-on;};&gpu { mali-supply = <&vdd_gpu>; operating-points-v2 = <&gpu_opp_table>; clocks = <&cru CLK_GPU>; power-domains = <&power RK3588_PD_GPU>;};
这里 mali-supply 把 GPU consumer 和 vdd_gpu 这路 regulator 连接起来。驱动里通过 devm_regulator_get(dev, "mali") 拿到 handle，OPP 或驱动再通过 set voltage/enable 路径控制它。实际项目里，名字对不上、约束范围过窄、共享 rail 被误 disable、always-on/boot-on 配错，都会造成看似和电源无关的问题。
Regulator 还经常作为 opp的执行端。升频前，opp helper 或驱动要先把 regulator 电压拉到目标 opp要求；降频后，才能把电压降下来。这个顺序如果做反，设备就可能在高频低压下运行。
抽象对象

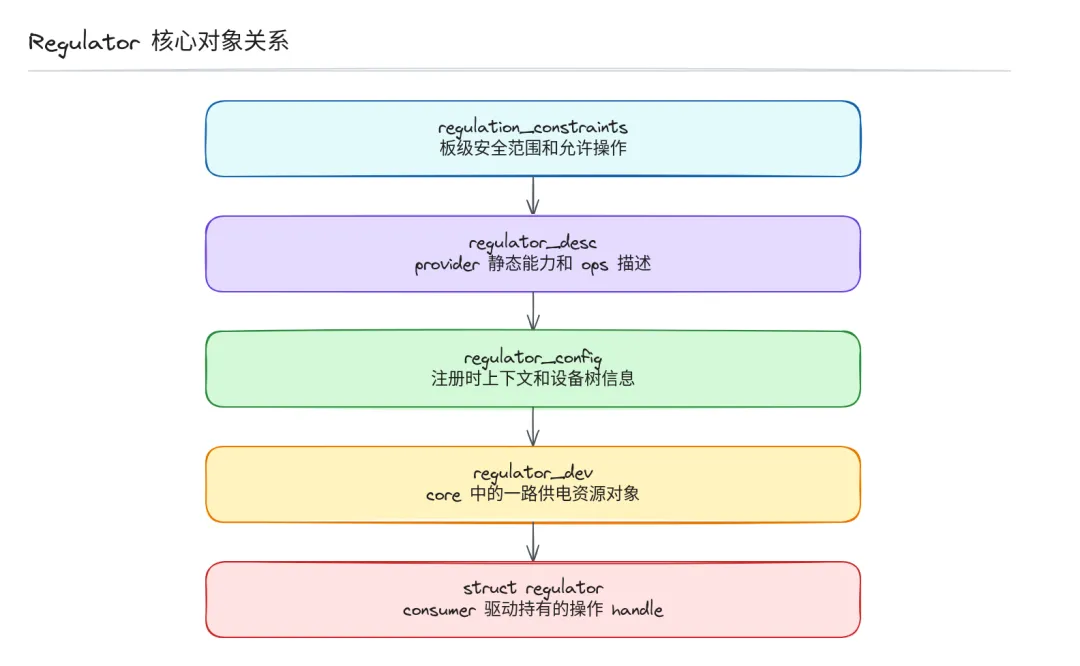

Regulator framework 里有四组对象需要区分：machine constraint、provider driver、core object、consumer handle。
struct regulator_desc 是 provider driver 提供的静态描述。它说明这路 regulator 的名字、类型、可用操作、寄存器位、线性电压表、enable/disable 方法等。PMIC 驱动、fixed regulator 驱动、GPIO regulator 驱动都会提供 desc。
struct regulator_config 是注册时传入的上下文信息，包括设备指针、init_data、driver_data、regmap、of_node 等。provider driver 调用 devm_regulator_register() 时，core 会结合 desc 和 config 创建 struct regulator_dev。
struct regulator_dev 是 core 里的 regulator 设备对象。后续 enable_count、use_count、constraints、supply、consumer list、ops 调用，都围绕 rdev 展开。它对应的是“这一路供电资源”。
struct regulator 是 consumer 拿到的 handle。设备驱动不直接操作 regulator_dev，而是通过 regulator_get() / devm_regulator_get() 得到 struct regulator，再调用 regulator_enable()、regulator_disable()、regulator_set_voltage() 等接口。
struct regulation_constraints 是板级安全边界。它描述最小/最大电压、最小/最大电流、是否允许改变电压、是否允许关闭、boot_on、always_on、valid_ops_mask 等。consumer 的请求必须落在 constraints 范围内。
模型

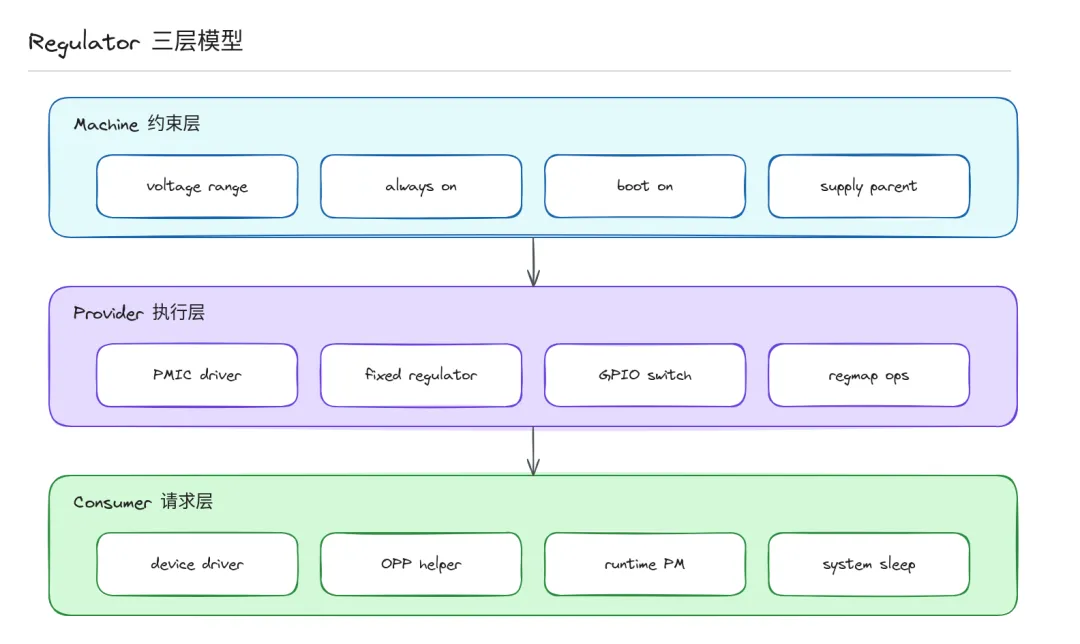

Regulator framework 可以拆成三层：machine 约束层、provider 执行层、consumer 请求层。
Machine 约束层来自设备树或板级代码。它描述电源轨在板子上的物理连接、允许电压范围、是否必须常开、是否启动时打开、输入 supply 是哪一路。这个层面不是某个设备驱动随意决定的，而是硬件设计约束。
Provider 执行层由 PMIC、GPIO regulator、fixed regulator 或 SoC 内部电源控制驱动提供。它负责把 enable、disable、set_voltage、set_current_limit 等操作翻译成寄存器写入、GPIO 电平或固件调用。
Consumer 请求层由设备驱动、OPP、runtime PM 或子系统框架触发。consumer 只能表达“我需要这路 supply 打开”或者“我希望电压在某个范围”，core 会检查约束，再决定是否调用 provider ops。
这个模型的好处是职责清晰：consumer 不知道 PMIC 寄存器，provider 不知道具体设备负载策略，machine constraints 不参与每次策略决策，但始终作为安全边界存在。
数据流

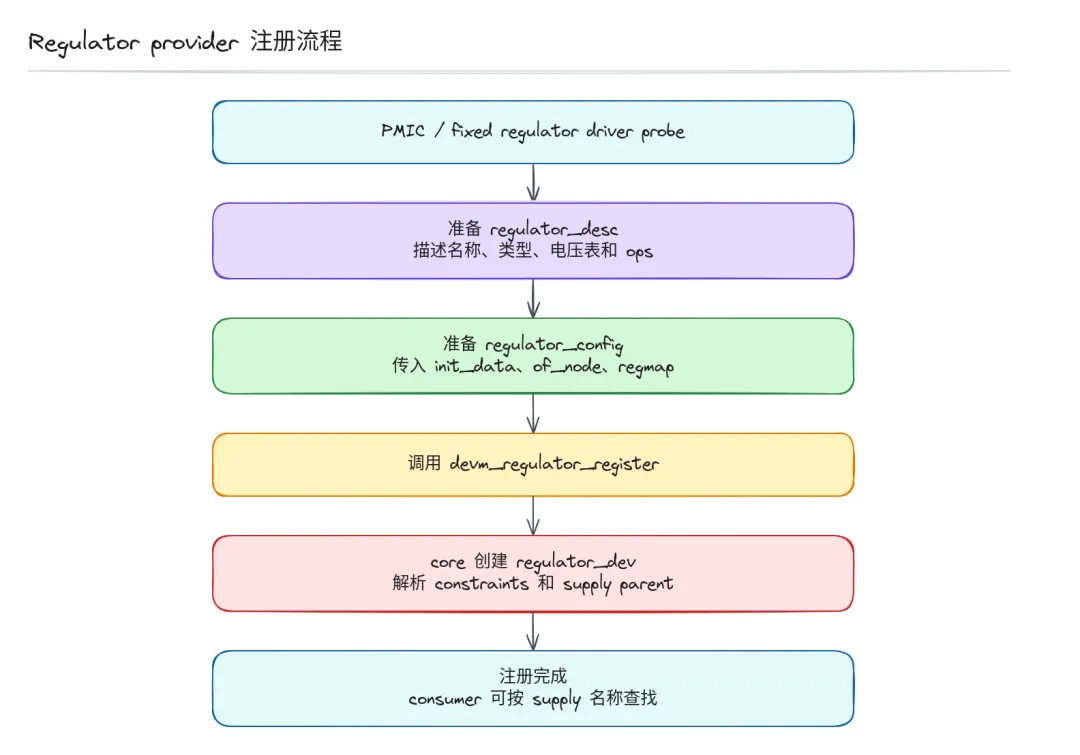

Provider 注册流程
Regulator provider 通常在 PMIC driver、platform driver 或 fixed regulator driver probe 阶段注册。driver 准备好 regulator_desc 和 regulator_config，调用devm_regulator_register()，core 创建 regulator_dev 并加入全局管理。
典型路径是：
rdev = devm_regulator_register(dev, &desc, &config);
注册时 core 会解析 init data 和 constraints，建立 supply parent 关系，初始化引用计数和 sysfs/debugfs 信息。注册完成后，consumer 才能通过 supply 名称找到对应 regulator。

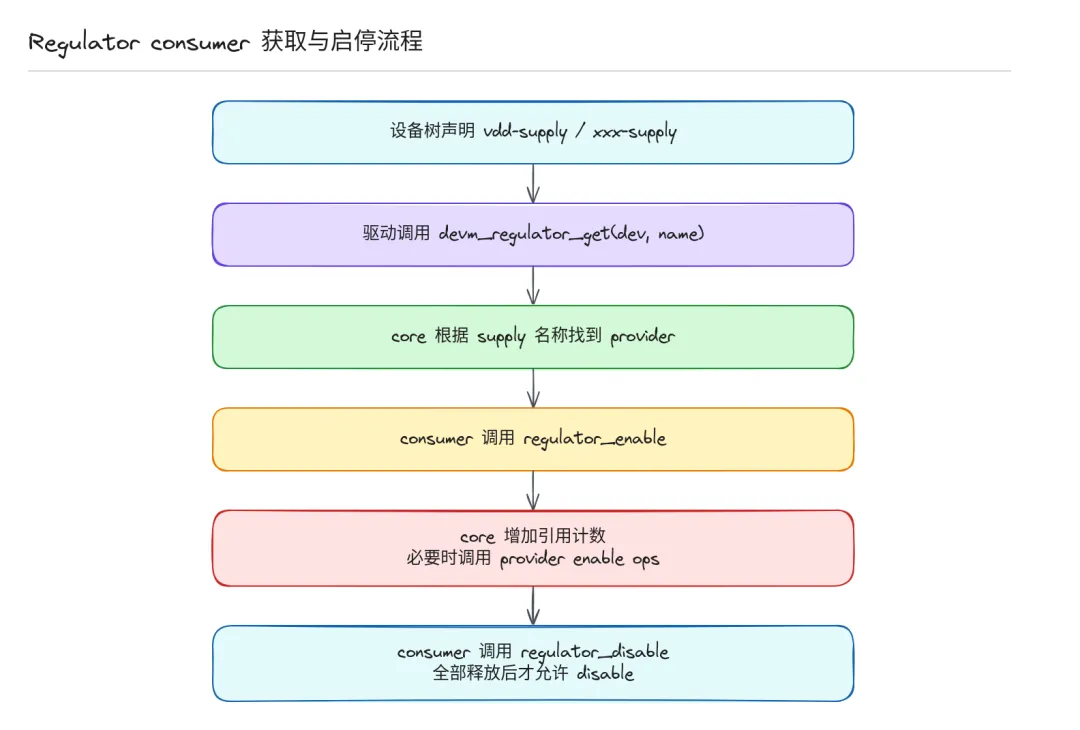

Consumer 获取与启停流程
设备驱动通常通过 supply 名称获取 regulator：
vdd = devm_regulator_get(dev, "vdd");regulator_enable(vdd);...regulator_disable(vdd);
devm_regulator_get() 会根据设备节点里的 vdd-supply、mali-supply、avdd-supply 等属性查找 provider。拿到 handle 后，enable/disable 并不一定直接对应硬件开关。core 会维护 use_count 和 enable_count，多 consumer 共享同一路 supply 时，等所有 consumer 都释放后才允许执行 disable。

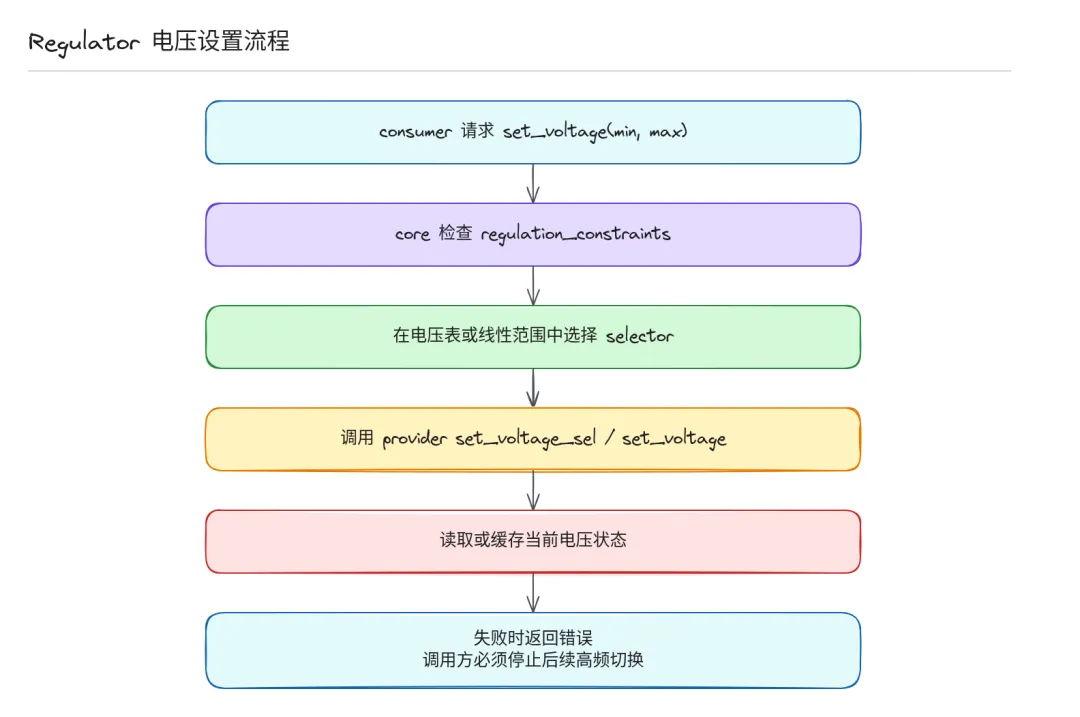

电压设置流程
电压设置比enable 更敏感。consumer 调用 regulator_set_voltage(min_uV, max_uV) 时，core 先检查 constraints，再从 provider 支持的电压表或线性范围里选择合适 selector，最后调用 provider ops。
如果请求范围不在 constraints 内，或者 provider 没有可匹配电压，set_voltage 应该失败。驱动不能忽略这个错误继续设置高频。opp切换链路里，电压设置失败通常意味着目标性能点不可用。

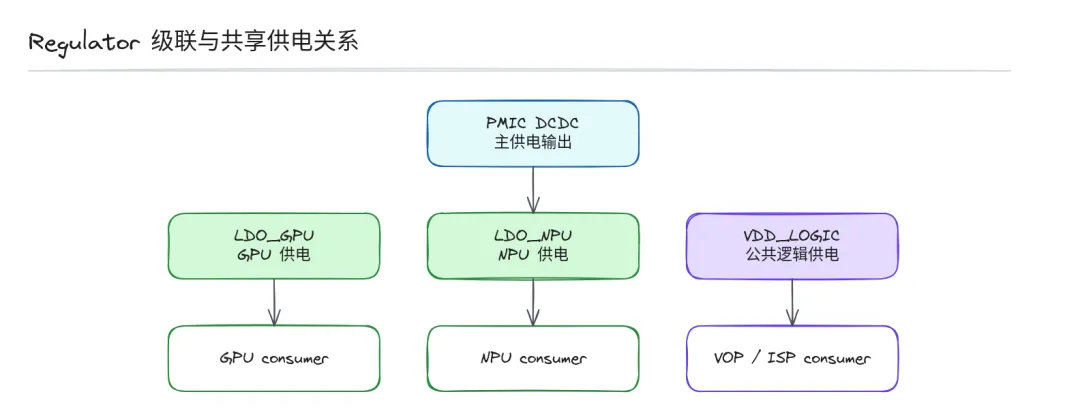

级联和共享电源
Regulator 常常不是单层结构。一颗 PMIC 的 DCDC 可能给多个 LDO 供电，某个 LDO 又给多个设备供电。Linux 通过 supply parent 描述这种关系。
当子 regulator enable 时，core 可能需要先 enable 上游 supply。disable 时则要考虑下游还有没有 consumer。共享电源轨尤其容易误判：某个设备 suspend 后调用 disable，并不代表这路电源马上会被关闭，因为其他 consumer 可能仍在使用。
运行

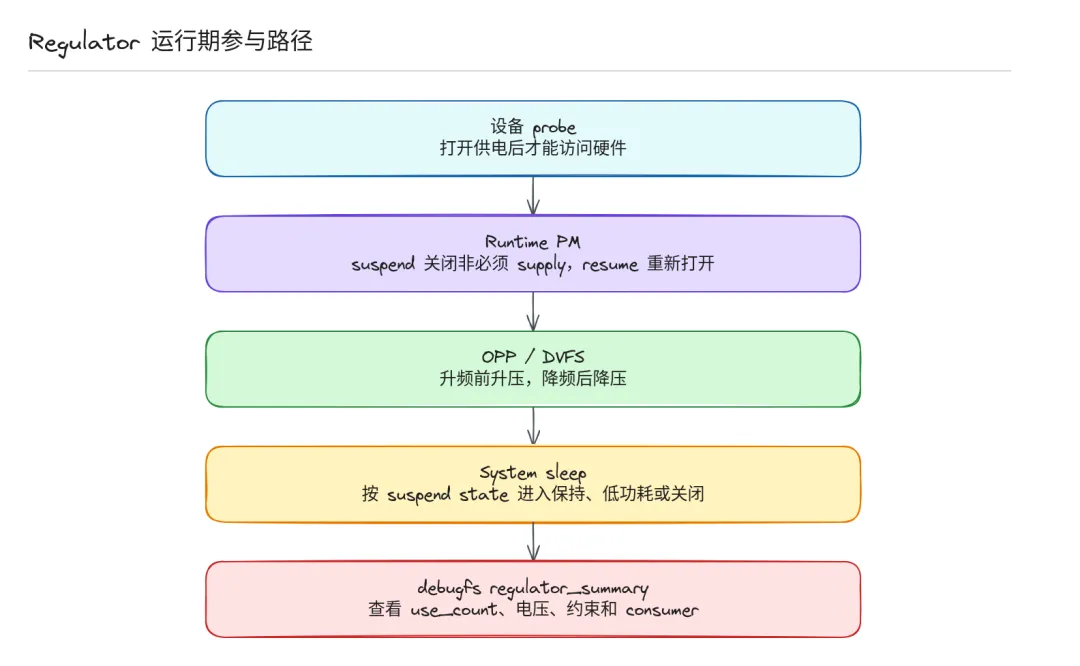

Regulator 在运行期主要出现在三类路径：设备 probe、runtime PM/system sleep、OPP/DVFS。
设备 probe 阶段，驱动获取并打开必要供电，之后才能访问寄存器或启动硬件。很多外设驱动的初始化顺序是 regulator enable → clock prepare/enable → reset deassert → 访问硬件寄存器。顺序错了，可能表现为总线访问超时或设备 ID 读取失败。
Runtime PM 阶段，驱动可以在 runtime_suspend 中关闭非必须供电，在 runtime_resume 中重新打开。这里要注意共享 supply 和 wakeup 需求。如果某路电源供给多个设备，单个设备 runtime_suspend 不应该破坏其他设备运行。
OPP/DVFS 阶段，regulator 提供目标电压。升频前先升压，降频后再降压，是为了避免高频低压。OPP 只给出目标电压，regulator 负责检查是否能设置到这个范围。
System sleep 阶段，regulator 还要处理 suspend state。有些 regulator 在 suspend 中保持打开，有些可以切换到低功耗模式，有些必须关闭。具体行为由 constraints、driver ops 和平台 suspend 配置共同决定。
Image调试 regulator 问题时，regulator_summary 是最直接入口：
cat /sys/kernel/debug/regulator/regulator_summary
它能看到 regulator 名称、use_count、open_count、当前电压、约束范围、consumer 列表。结合 clk_summary、pm_genpd_summary、devfreq/cpufreq 节点，可以判断设备不工作是供电没开、时钟没开、电源域没开，还是 OPP 目标点被限制。

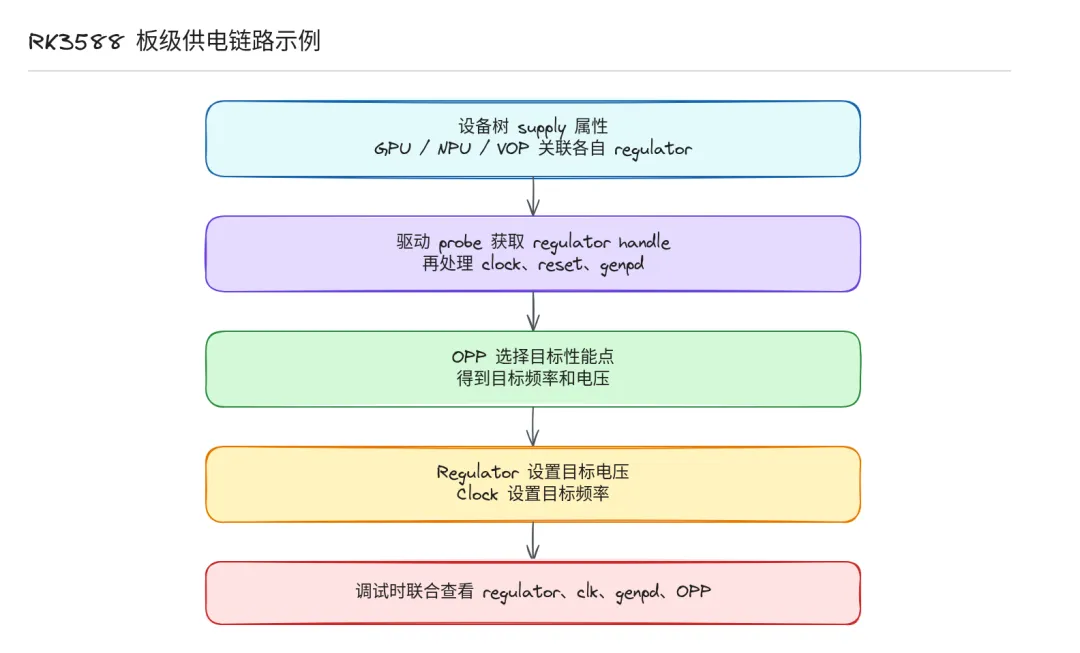

案例：RK3588 板级供电链路
以 RK3588 这类平台为例，CPU、GPU、NPU、VOP、ISP 等模块通常有不同供电 rail，有的来自 PMIC DCDC，有的来自 LDO 或固定电源。设备树会用 *-supply 把设备和 regulator provider 连接起来。
ImageGPU 的运行链路里，regulator、OPP、clock、genpd 会同时出现。设备 runtime_resume 前，power domain 要保证上电；设置高频 OPP 前，regulator 要把电压拉到目标范围；clock 才能切到目标 rate。任何一环失败，最终表现都可能只是“频率上不去”或“设备 resume 失败”。
调试时可以按这个顺序看：
# 供电是否存在、是否打开、电压范围是否正确cat /sys/kernel/debug/regulator/regulator_summary# clock 是否 enable，rate 是否符合预期cat /sys/kernel/debug/clk/clk_summary# power domain 是否上电cat /sys/kernel/debug/pm_genpd/pm_genpd_summary# OPP / devfreq 是否限制了目标频率ls /sys/kernel/debug/opp/ls /sys/class/devfreq/
如果 regulator_summary 里某一路 supply 的 use_count 为 0，但设备已经在访问硬件，优先怀疑驱动 probe/runtime PM 顺序。若 use_count 正常但电压不对，再看 constraints、OPP entry 和 provider 是否支持目标 selector。若电压设置失败却继续切频，问题就不在 regulator framework，而在调用方错误处理。
总结
Regulator framework 是 Linux 设备资源底座里负责供电约束的部分。它把 PMIC、LDO、DCDC、fixed supply、GPIO power switch 等硬件差异统一成 regulator provider，再通过 consumer handle 给设备驱动使用。
它的核心不是简单 enable/disable，而是把板级安全约束放进内核路径里。consumer 可以请求电压和开关状态，但能不能执行，必须经过 constraints、provider 能力、引用计数和级联关系共同判断。
到这里，设备资源管理层的主线就完整了：clock 管时钟，reset 管复位，regulator 管供电，genpd 管电源域，OPP 管性能点。下一篇进入 Runtime PM，开始看设备在运行期如何进入 suspend/resume，以及这些资源框架如何被统一调用。
