解构 Linux RX 路径:数据页“躺”在那,怎么跟网卡完成一次 DMA 握手?

我前面那篇讲收包拷贝路径的时候，提到 ring buffer 那一页"安静地躺在那等网卡来写"。顺着这个，就自然要问：那一页到底怎么跟网卡对接的，描述符又是什么东西。这问题问到点子上了——ring buffer 这个名字容易让人以为它就是一块连续的大缓冲，网卡往里写、内核从里读。其实完全不是。

RX ring 是一圈描述符，描述符里只存一个指向数据页的地址。真正装帧数据的是另外分配的内存页。网卡、描述符、内存页，三者靠地址和状态位完成一次握手。

描述符环长什么样

以 Intel 网卡为例，RX 描述符环是一块用 dma_alloc_coherent 分配的一致内存（consistent DMA memory），里面是一排 struct e1000_rx_desc（这是 legacy 描述符格式，igb 的 union igb_rx_desc 也包含这个布局，足以说明交互原理）：

struct e1000_rx_desc {
    __le64 buffer_addr;   /* 数据页的总线地址，网卡往这写 */
    __le16 length;        /* 网卡回写：帧长度 */
    __le16 csum;          /* 校验和 */
    u8     status;        /* 网卡回写：DD / EOP 等位 */
    u8     errors;
    __le16 special;
};

关键看两个字段：buffer_addr 是给网卡写数据的目标地址（总线地址，不是虚拟地址）；status 里的 DD（Descriptor Done）位是网卡告诉驱动"我写完了"的信号。

注意这个结构体才 16 字节，里面不含任何帧数据。ring 的大小由 ethtool -g 看（不同网卡默认不同，这里以某 Intel 网卡为例）：

$ ethtool -g eth0
Current hardware settings:
RX:             512

512 个描述符，每个 16 字节，描述符环总共才 8KB。但它背后挂着 512 个 4KB 的数据页——真正的存储开销在那些页上。

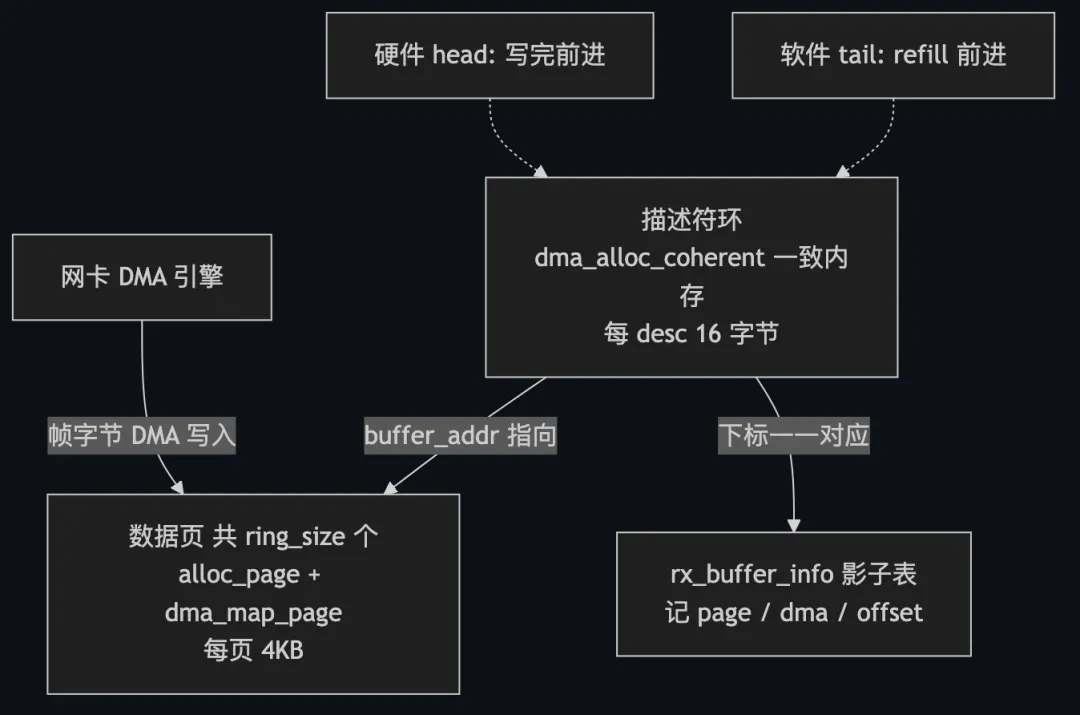

数据页是另一块内存

每个描述符 buffer_addr 指向一个独立的数据页。这个页不是描述符环的一部分，是驱动用 alloc_page 分配、再用 dma_map_page 映射出总线地址后填进 buffer_addr 的：

这里有个容易被忽略的点：数据页的地址关系是驱动自己记的。网卡回写描述符时只会写 length、status 等字段（并不记录这是哪个 struct page），驱动光看描述符没法反查出对应的页和 dma 句柄。所以每个驱动都维护一张影子表 rx_buffer_info[]（igb 里叫 struct igb_rx_buffer），存着 page、dma、page_offset 这些元数据，下标和描述符一一对应。

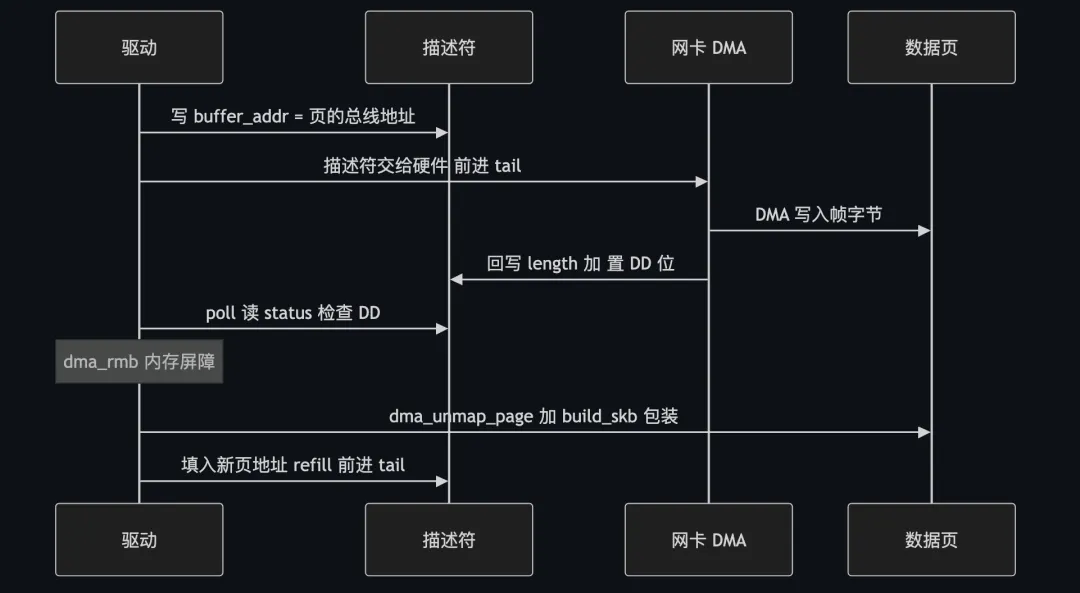

一次 DMA 握手的全过程

把三者串起来，一个帧从网卡到 skb 的握手是这样走的：

一步一步说：

1. 驱动分配一个页，dma_map_page 得到总线地址，写进某个空闲描述符的 buffer_addr，状态清零，描述符交给硬件（驱动前进 tail 指针）。
2. 网卡收到帧，按描述符里的 buffer_addr 把帧字节 DMA 写入那一页物理内存。
3. 网卡在描述符里回写 length，并置上 DD 位（EOP 表示这是包的最后一描述符）。
4. 驱动的 NAPI poll 循环读描述符状态，先用 dma_rmb() 内存屏障保证看到的是网卡写回的值，再检查 DD。
5. DD 置位 → 驱动对这页做 dma_unmap_page，用 build_skb 把它包装成 skb，交给协议栈。
6. 驱动立刻给这个位置 refill 一个新页的地址，前进 tail，把环补满。

整圈下来，网卡和驱动不直接传数据，只传"地址"和"状态位"。数据从头到尾只在那页物理内存里待着，被 DMA 写一次、被 copy_to_user 读一次。

head 和 tail：环是怎么转起来的

描述符环是环形的，靠两个指针转：

• head（硬件维护）：网卡写完一个描述符，head 前进一格。
• tail（软件维护）：驱动 refill 一个新页，tail 前进一格。

驱动永远在 head 和 tail 之间补页。当 head 追上 tail（环满了，没有空闲描述符），新到的帧没地方放，网卡只能丢弃——这时候 ethtool -S eth0 | grep rx_missed 的丢包计数就会涨。所以 ring size 太小、收包慢，会直接体现在 rx_missed_errors 上。

ring 的下标用 index & (size - 1) 取模回绕（size 必须是 2 的幂），这就是"环形"的实现方式，不需要真把内存首尾相接。

page_pool：省掉每次的 map/unmap

上面第 1、5 步的 dma_map_page / dma_unmap_page 每个包都要做一次，在高 PPS 下是不小的开销。现代内核引入了 page_pool：数据页用完后不立刻释放，标记回收，下次 refill 直接复用同一页，跳过重新映射。相当于给 RX 路径做了个页缓存，把 per-packet 的 DMA 映射成本摊薄掉。

这也是为什么你 free 看内存时，会看到一块固定的、删不掉的内核内存——那批 ring 页被 page_pool 长期持有，等着下一轮收包。

几个能马上用上的查看命令

ethtool -g eth0                   # 看 ring 大小
ethtool -l eth0                   # 看网卡队列数(channels)
ethtool -S eth0 | grep rx_missed  # ring 满丢弃计数
cat /proc/slabinfo | grep skb     # skb 元数据缓存

ring buffer、描述符、内存页、DMA，四者各管一摊：描述符是"索引+状态"，内存页是"实际存储"，DMA 是"搬运工"，驱动是"调度"。搞清楚谁是谁，收包路径上那些"丢包""延迟""内存占用"的锅，才知道该扣在谁头上。
