Linux内核定时器-timer_list与去抖实战

上一篇我们用锁保护了中断驱动的并发安全。但在"按键去抖"那个小节里，我们用了msleep(10)在底半部里硬等——这在工程上并不优雅（底半部线程睡了 10ms，按键响应就被拉长了 10ms）。今天，我们用内核定时器来解决这个问题：中断来了只记录"按键可能被触发了"，真正的事件上报延迟10ms后由定时器回调完成。顺便，我们还能用定时器做一个不需触发器、完全自定义的 LED 闪烁器。

unsetunset一、内核有两类定时器：timer_list 和 hrtimerunsetunset

99% 的驱动需求用 timer_list 就够了。 本文重点讲 timer_list，最后简单介绍 hrtimer。

unsetunset二、timer_list 核心 APIunsetunset

#include<linux/timer.h>#include<linux/jiffies.h>structtimer_listmy_timer;/* 初始化 + 设置回调 */timer_setup(&my_timer, my_timer_callback, 0);/* 启动：200ms 后触发 */mod_timer(&my_timer, jiffies + msecs_to_jiffies(200));/* 修改触发时间（可以在回调里调用实现周期任务） */mod_timer(&my_timer, jiffies + msecs_to_jiffies(500));/* 删除定时器（保证回调不会在之后执行） */del_timer(&my_timer);/* 删除定时器（SMP 安全版——等待已在其他 CPU 上运行的回调完成） */del_timer_sync(&my_timer);

回调函数签名

/* * 新式回调（Linux 4.15+）： *   参数是 struct timer_list *，通过 from_timer() 反推设备结构体 * * 老式回调（Linux 4.14 及以前）： *   参数是 unsigned long data，通过 data 传递设备指针 */staticvoidmy_timer_callback(struct timer_list *t){structmy_dev *dev = from_timer(dev, t, my_timer);/* 周期任务：在回调末尾重新设置 */    mod_timer(&dev->my_timer, jiffies + msecs_to_jiffies(100));}

Linux 4.19/5.10/6.1都支持 timer_setup + from_timer 这个新式回调。 如果你看到老代码里的 init_timer + timer->data = dev + timer->function = cb，那是 Linux 4.14 及之前的老式写法。新项目一律用新接口。

unsetunset三、实战一：用定时器做按键去抖（优雅版）unsetunset

回顾上一篇的去抖方案——在底半部里 msleep(10)：

❌ 底半部 msleep(10) → 按键响应延迟 10ms → 用户能感到"肉"✅ 定时器去抖：  硬件中断 → 底半部立刻修改定时器（延迟 10ms）           → 如果 10ms 内没有新的中断，定时器回调才上报           → 底半部瞬间返回，不阻塞

完整代码

#include<linux/module.h>#include<linux/platform_device.h>#include<linux/of_gpio.h>#include<linux/gpio.h>#include<linux/interrupt.h>#include<linux/input.h>#include<linux/timer.h>#define DEBOUNCE_MS  10   /* 去抖时间：10ms */structgpio_key_dev {int gpio;int irq;structinput_dev *input;structtimer_listdebounce_timer;/* 去抖定时器 */spinlock_t lock;int last_reported_level;           /* 上次成功上报的电平 */};/* * 定时器回调：确认电平稳定后上报按键事件 * * 这个函数运行在软中断上下文（不能休眠），但 input_report_key * 在软中断上下文中是安全的。 */staticvoidgpio_key_debounce_callback(struct timer_list *t){structgpio_key_dev *dev = from_timer(dev, t, debounce_timer);unsignedlong flags;int level;    spin_lock_irqsave(&dev->lock, flags);    level = gpio_get_value(dev->gpio);/*     * 只有电平真的变了才上报——避免把抖动产生的短暂翻转     * 当成真实事件。     */if (level != dev->last_reported_level) {        input_report_key(dev->input, KEY_1, level);        input_sync(dev->input);        dev->last_reported_level = level;    }    spin_unlock_irqrestore(&dev->lock, flags);}/* 底半部：不直接上报，而是启动/重置去抖定时器 */staticirqreturn_tgpio_key_threaded(int irq, void *dev_id){structgpio_key_dev *dev = dev_id;/*     * 每次中断到来，把定时器重新设到 10ms 之后。     * 如果 10ms 内又来一个中断（抖动），mod_timer 会     * 把之前的定时器取消，重新开始计时。     * 只有 10ms 内没有新中断，回调才会真正执行。     */    mod_timer(&dev->debounce_timer,              jiffies + msecs_to_jiffies(DEBOUNCE_MS));return IRQ_HANDLED;}/* ============ probe ============ */staticintgpio_key_probe(struct platform_device *pdev){structgpio_key_dev *dev;int ret;    dev = devm_kzalloc(&pdev->dev, sizeof(*dev), GFP_KERNEL);if (!dev)return -ENOMEM;    spin_lock_init(&dev->lock);    timer_setup(&dev->debounce_timer, gpio_key_debounce_callback, 0);    dev->gpio = of_get_named_gpio(pdev->dev.of_node, "key-gpios", 0);if (dev->gpio < 0)return dev->gpio;    ret = gpio_request(dev->gpio, "key");if (ret)return ret;    gpio_direction_input(dev->gpio);    dev->last_reported_level = gpio_get_value(dev->gpio);    dev->irq = gpio_to_irq(dev->gpio);if (dev->irq < 0) {        ret = dev->irq;goto fail_gpio;    }    dev->input = devm_input_allocate_device(&pdev->dev);if (!dev->input) {        ret = -ENOMEM;goto fail_gpio;    }    dev->input->name = "gpio_key";    dev->input->phys = "gpio-keys/button0";    dev->input->id.bustype = BUS_HOST;    input_set_capability(dev->input, EV_KEY, KEY_1);    ret = input_register_device(dev->input);if (ret)goto fail_gpio;    ret = request_threaded_irq(dev->irq, NULL, gpio_key_threaded,                                IRQF_TRIGGER_RISING | IRQF_TRIGGER_FALLING,"gpio_key", dev);if (ret)goto fail_input;    platform_set_drvdata(pdev, dev);    pr_info("gpio_key: probed with debounce timer (%dms)\n", DEBOUNCE_MS);return 0;fail_input:    input_unregister_device(dev->input);fail_gpio:    gpio_free(dev->gpio);return ret;}/* ============ remove ============ */staticintgpio_key_remove(struct platform_device *pdev){structgpio_key_dev *dev = platform_get_drvdata(pdev);    free_irq(dev->irq, dev);    del_timer_sync(&dev->debounce_timer);   /* 必须 sync——等回调跑完 */    input_unregister_device(dev->input);    gpio_free(dev->gpio);return 0;}static const structof_device_idgpio_key_of_match[] = {    { .compatible = "qian,gpio-key" },    { }};MODULE_DEVICE_TABLE(of, gpio_key_of_match);static structplatform_drivergpio_key_driver = {    .driver = {        .name           = "gpio-key",        .of_match_table = gpio_key_of_match,    },    .probe  = gpio_key_probe,    .remove = gpio_key_remove,};module_platform_driver(gpio_key_driver);MODULE_LICENSE("GPL");MODULE_AUTHOR("qian");MODULE_DESCRIPTION("GPIO key with debounce timer");

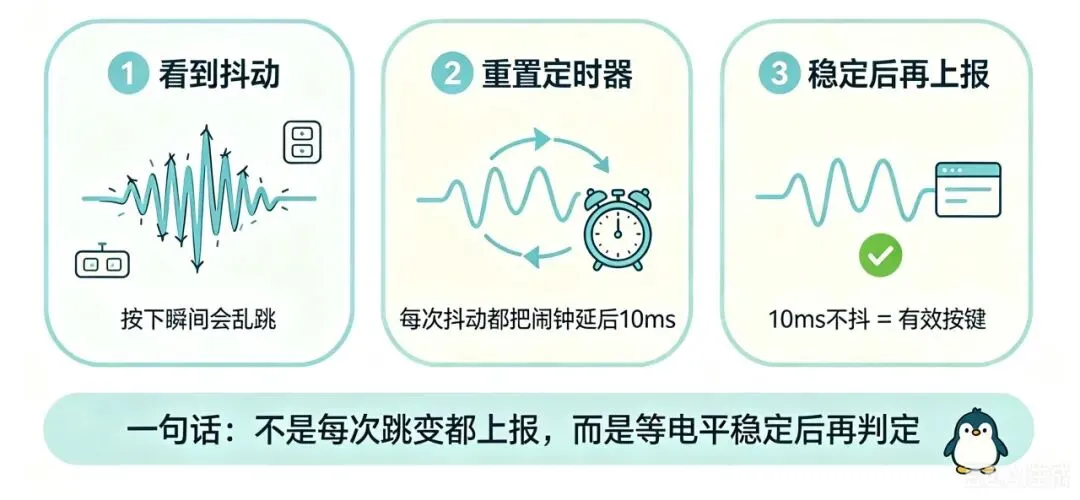

去抖定时器的工作原理

mod_timer 的"重置"特性天然适配去抖——每次中断把定时器往后推10ms，只有抖动结束后定时器才能真正触发。

unsetunset四、实战二：用定时器实现自定义 LED 闪烁unsetunset

回到我们最熟悉的 LED。前面我们用过 LED 子系统的trigger（heartbeat/timer）来控制闪烁。但如果闪烁模式很特殊（比如"快闪三次 + 长灭 + 快闪三次"这种告警灯），timertrigger 做不了，需要自己写。

用内核定时器实现，逻辑出奇简单：

#include<linux/timer.h>#define FAST_BLINK_MS    100   /* 快闪周期 */#define SLOW_BLINK_MS   1000   /* 慢闪周期 */structcustom_led {int gpio;int state;                     /* 当前闪烁状态 */int blink_count;               /* 当前模式下已闪了几次 */structtimer_listblink_timer;};staticvoidcustom_led_blink(struct timer_list *t){structcustom_led *led = from_timer(led, t, blink_timer);unsignedlong next_ms;switch (led->state) {case 0: /* 快闪：亮 */        gpio_set_value(led->gpio, 1);        led->blink_count++;        next_ms = FAST_BLINK_MS;     /* 100ms 后灭 */        led->state = 1;break;case 1: /* 快闪：灭 */        gpio_set_value(led->gpio, 0);if (led->blink_count >= 6) { /* 快闪 3 次（亮+灭 各3次 = 6） */            led->blink_count = 0;            led->state = 2;            next_ms = SLOW_BLINK_MS; /* 进入长灭 */        } else {            next_ms = FAST_BLINK_MS;            led->state = 0;          /* 继续快闪 */        }break;case 2: /* 长灭 → 回到快闪 */        led->blink_count = 0;        led->state = 0;        next_ms = FAST_BLINK_MS;break;    }/* 重设定时器，继续循环 */    mod_timer(&led->blink_timer, jiffies + msecs_to_jiffies(next_ms));}/* probe 中初始化 */timer_setup(&led->blink_timer, custom_led_blink, 0);mod_timer(&led->blink_timer, jiffies + msecs_to_jiffies(FAST_BLINK_MS));/* remove 中 */del_timer_sync(&led->blink_timer);

对比 LED 子系统的 timer trigger：

• timer trigger：固定占空比（delay_on / delay_off），适合简单闪烁
• 自己写定时器：任意模式（摩尔斯码、呼吸灯模拟、告警序列），完全自由

unsetunset五、jiffies：内核的"心跳计数器"unsetunset

jiffies 是内核维护的全局变量，记录了系统自启动以来经历了多少次定时器节拍（tick）。

/* 时间转换宏 */msecs_to_jiffies(100);      /* 100 毫秒 → N 个 jiffies */usecs_to_jiffies(500);      /* 500 微秒 → N 个 jiffies */jiffies_to_msecs(10);       /* 10 个 jiffies → 多少毫秒 *//* 时间比较（处理溢出） */time_before(jiffies, timeout);    /* 等价于 jiffies < timeout */time_after(jiffies, timeout);     /* 等价于 jiffies > timeout */time_before_eq(jiffies, timeout); /* 等价于 jiffies <= timeout */

永远不要直接比较两个 jiffies 值的大小（如 if (now > target)）。jiffies 是 unsigned long，会溢出回绕。必须用 time_after / time_before 这类宏，它们内部处理了溢出。

HZ 和定时器精度的关系

HZ 是内核配置项，含义是"每秒多少次 tick"：

ARM64 系统默认 CONFIG_HZ=250。所以 timer_list 的精度天花板是 4ms——如果你用 mod_timer(..., jiffies + 1)，实际会在 0~4ms 之后触发，不是精确的 1ms。

unsetunset六、hrtimer：当 timer_list 精度不够时unsetunset

如果你需要亚毫秒级的定时精度（比如音频 DAC 的定时输出、电机的精确 PWM 控制），timer_list 不够用，需要 hrtimer。

#include<linux/hrtimer.h>#include<linux/ktime.h>structmy_dev {structhrtimerhr_timer;ktime_t period;    /* 周期（纳秒） */};/* 回调：和 timer_list 的区别——返回 HRTIMER_RESTART 或 HRTIMER_NORESTART */staticenum hrtimer_restart my_hrtimer_callback(struct hrtimer *timer){structmy_dev *dev = container_of(timer, structmy_dev, hr_timer);/* 做该做的事 *//* 周期定时器：前进到下一个触发点 */    hrtimer_forward_now(timer, dev->period);return HRTIMER_RESTART;}/* probe 中初始化 */hrtimer_init(&dev->hr_timer, CLOCK_MONOTONIC, HRTIMER_MODE_REL);dev->hr_timer.function = my_hrtimer_callback;dev->period = ktime_set(0, 500000);    /* 0 秒 + 500000 纳秒 = 500µs */hrtimer_start(&dev->hr_timer, dev->period, HRTIMER_MODE_REL);/* remove 中 */hrtimer_cancel(&dev->hr_timer);        /* 安全删除，等同于 del_timer_sync */

hrtimer 的回调运行在硬中断上下文（和 request_irq 的顶半部一样），所以回调里不能休眠。这和 timer_list 的回调不同——timer_list 运行在软中断上下文，hrtimer 运行在硬中断上下文，限制更严格。

unsetunset七、三种定时器回调上下文对比unsetunset

unsetunset八、定时器使用中的三个坑unsetunset

1. 定时器从未取消就 rmmod

staticint __init my_init(void){    timer_setup(&my_timer, cb, 0);    mod_timer(&my_timer, jiffies + HZ);return0;}staticvoid __exit my_exit(void){/* ❌ 忘了 del_timer！定时器可能会在模块卸载后触发 → use-after-free → oops */}/* ✅ 正确：exit 中必须 del_timer_sync */staticvoid __exit my_exit(void){    del_timer_sync(&my_timer);}

mod_timer 之后，module_exit 里必须 del_timer_sync。

2. 在定时器回调里 mod_timer 定时器自己（这是标准操作）

staticvoidcb(struct timer_list *t){structmy_dev *dev = from_timer(dev, t, timer);/* ✅ 在回调里 mod_timer 自己是完全合法的——这是实现周期任务的正确方式 */    mod_timer(&dev->timer, jiffies + msecs_to_jiffies(100));}

这不是递归——mod_timer 只是修改定时器的过期时间并重新插入内核的定时器链表，回调函数本身已经返回了。

3. del_timer vs del_timer_sync

/* delete_timer：通知内核"这个定时器别触发了"。 * 但如果定时器回调正在另一个 CPU 上运行，delete_timer 不会等它结束。 * * delete_timer_sync：等待回调完全跑完再返回。适用于 module_exit—— * 确保模块卸载时没有任何回调还在执行。 *//* 在驱动 remove 里一定要用 _sync 版 */del_timer_sync(&dev->timer);    /* ✅ *//* 在中断上下文或持有 spin_lock 时不能用 _sync——它会休眠等待 */spin_lock_irqsave(&lock, flags);del_timer(&dev->timer);         /* ✅ 在锁里面只能用非 sync 版 */spin_unlock_irqrestore(&lock, flags);

unsetunset九、Linux 4.19 / 5.10 / 6.1 版本差异unsetunset

定时器 API 在 4.15 经历了一次重构（timer_setup 替代 init_timer），后续版本保持稳定：

本文代码在三个版本上完全兼容，且全部使用 timer_setup + from_timer 新式接口。 如果你在维护老代码（4.14 以前），需要注意 init_timer + timer->data 的写法在新版本中会产生编译警告，建议统一升级到新接口。

unsetunset十、本系列完整技术路线图unsetunset

从最初的字符设备驱动开始，一路走到本文，我们把 LED 和按键两个"小零件"当作载体，走完了 Linux 驱动开发的整个核心知识链：

字符设备驱动 + ioremap          → 软件框架 + 硬件操作设备树 + GPIO 子系统            → 硬件描述与代码分离LED 子系统 + sysfs 接口         → 内核框架帮你封装标准逻辑leds-gpio 零代码 + MISC 框架     → 能用内核代码就不写自己的输入子系统 + 按键驱动            → 从输出到输入，学会事件上报中断处理 + request_threaded_irq  → 从轮询到中断，理解调度约束并发与同步 + spin_lock/mutex     → 多核多线程下的数据安全内核定时器 + 去抖 + 闪烁         → 时间基准和延迟执行的优雅实现

这十个专题构成了嵌入式 Linux 驱动工程师的基本功。 以后你学 I2C、SPI、USB、DMA、DRM 等子系统时，底层用到的字符设备、设备树、中断、锁、定时器——全部在这十篇文章里。

unsetunset本文你学到了什么unsetunset

1. timer_list 核心 API —— timer_setup → mod_timer → del_timer_sync，生命周期管理
2. from_timer 宏 —— 从 struct timer_list * 反推外层设备结构体（新式回调标准写法）
3. 定时器去抖 —— 比msleep 更优雅：中断只设定时器，定时器跑完才上报，不阻塞底半部
4. 自定义 LED 闪烁 —— 定时器 + 状态机 = 任意闪烁模式（告警灯、呼吸灯、摩尔斯码）
5. jiffies 和 HZ —— 内核心跳计数器，时间转换宏，time_after/time_before 防溢出
6. hrtimer 入门 —— 纳秒级精度，硬中断上下文回调，适用高速场景
7. 三大上下文 —— timer_list（软中断） vs hrtimer（硬中断） vs threaded irq（进程上下文）

unsetunset接下来unsetunset

基础篇到此告一段落。下一篇将开启本系列的新阶段——Linux I2C 子系统，带你驱动 AT24C02 EEPROM 等经典 I2C 外设，理解 i2c_driver、i2c_client 和设备树的 reg 属性，以及如何使用 regmap API 简化 I2C 设备访问。这是我们第一次走进"真正的总线协议"，也是通往复杂外设驱动的第一步。
