Linux|物理机接入SAN网知识点

上次的物理机多网卡知识点Linux｜物理机多网卡的弯弯绕中，保留了通过HBA卡接入SAN网的知识点，本次进行讲解

1、物理机识别到存储上的LUN

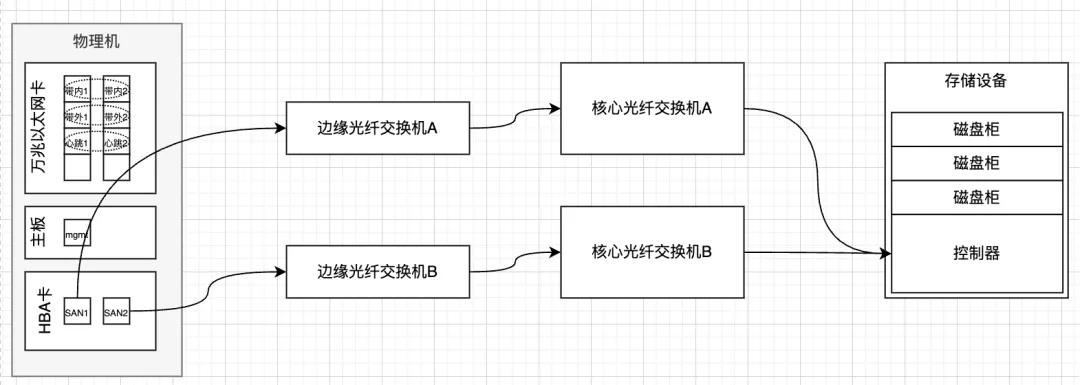

不同于以太网下的网卡、交换机的无联线预配置，物理机接入SAN网需要依赖于存储侧能提前识别到主机侧的HBA卡的WWN号，所以在配置前要先整个物理联线、再实施存储侧、光交侧和主机侧配置：

1）采集物理机的HBA卡信息：使用cat /sys/class/fc_host/host*/port_name命令，获取每个HBA端口的wwn号，另称WWPN号

2）存储侧配置：以华为OceanStor存储为例，SAN环境不像IP网络通过IP地址识别主机，而是通过HBA卡唯一身份WWPN进行授权，因此存储首先需要建立“这个WWPN属于哪台服务器”的关系。

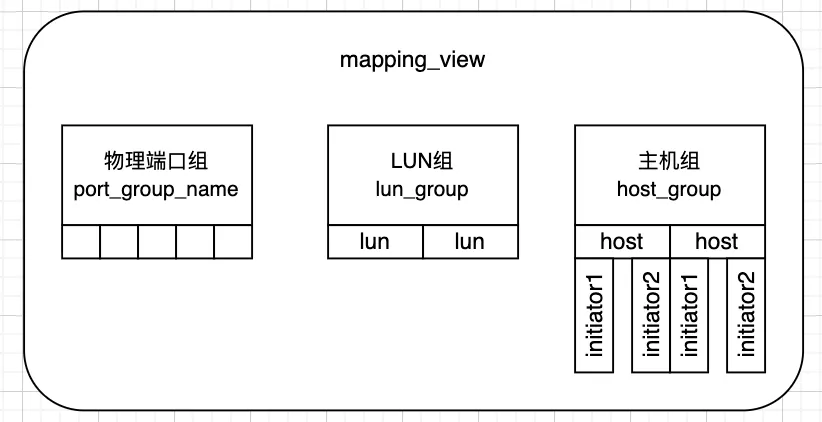

①定义两个启动器initiator(wwn号、别名)、一个主机host(操作系统、ip) → ②主机host下添加这两个启动器 → ③再创建一个主机组hostgroup把主机host加入(为了多物理机的集群场景) 规划→ ④创建一个或多个LUN卷(配额、应用类型)、创建LUN组并添加LUN → ⑤最后将“LUN组+主机组+存储物理端口”组进行映射。关联如下图：

3）光交侧配置：以博科FC交换机为例，①先定义别名、方便后续运维，为每个主机HBA卡的WWPN创建alicreate别名、存储侧的端口也创建别名(这个一般已经有了) → ②再配置zone，把一个主机端口发起端和一个存储端口目标端zonecreate关联起来；③最后配置生效、持久保持、配置生效，cfgadd→cfgsave→cfgenable。关联如下图：

2、多路径Multipath细节参数

Linux看到了两块盘（sda、sdb），mulitpath会读取底层设备的WWID，发现WWID相同时会聚合、让系统把它们当成一块盘用，并且同时利用两张卡进行路径分担，主要参数（cat /etc/multipath.conf）为:

• path_checker tur：使用SCSI命令TEST UNIT READY检测
• no_path_retry 18：所有路径都失效时，还会重试18次才放弃I/O请求，避免网络短暂波动影响
• failback immediate：失效路径恢复后，立即切换该路径，适用于延迟敏感的场景
• reassign_maps no：禁止在路径状态变化时重新分配设备映射表，保持设备名稳定，避免因设备名变动导致应用异常
• check_path_num_per_splice 2：每次检查时，最多同时检查 2 条路径，用于控制检查频率和系统负载

• path_grouping_policy group_by_prio：根据路径的优先级（prio）将路径分组，用于实现故障切换
• prio const：所有路径的优先级都相同，不分主次，即AA负载调度；配合group_by_prio实际上就是让所有路径处于同一个优先级组，从而实现轮询负载均衡
• detect_prio no：不自动从存储阵列获取路径优先级，而是使用配置的prio值

• uid_attribute "ID_SERIAL"：使用设备的 ID_SERIAL 属性作为唯一标识符UID，用于区分不同设备，作为多路径设备的唯一标识符
• deferred_remove yes：允许延迟移除设备映射，即使路径暂时不可用，也不会立即删除设备节点，避免应用因设备消失而崩溃
• flush_on_last_del yes：当最后一个路径被删除时，强制刷新缓存并释放资源，确保数据一致性

3、为什么SAN网接入那么麻烦

TCP/IP以太网配置主要依赖于无状态的IP网络，数通RS是不需要提前知道以太网网卡的唯一标识MAC地址的，而FC-SAN网是高安全、强鉴权的，如果物理线没插好，或者Zone没划对，存储侧根本扫描不到WWN，就无法执行 create initiator 命令。FC-SAN网的核心优势如下：

• 无损传输、不接受延迟：采用基于信用（Credit-Based）的流量控制机制，发送端只有在确认接收端有足够缓冲区空间时才发送数据帧，从根本上杜绝了丢包和拥塞；
• 精简协议栈、极低延迟：FC协议栈直接将SCSI或NVMe映射到光纤通道层，FC协议栈绕过传统TCP/IP处理路径，大幅降低CPU协议处理开销；
• 数据帧按顺序达到、不乱序：FC网络通过Fabric机制保证链路有序交付，但主机侧仍需要Multipath负责路径管理，不需要考虑复杂的路径调度、排队延迟、重排序等等，顺序交付意味着更少的等待和更高的效率。

最后，给上全览图：
