Linux驱动同时支持多个设备的两个小技巧 | 基于瑞芯微平台

一、前言

对于一款嵌入式产品来说，往往包含很多同种类型设备，比如多个**串口、网口等这些驱动比较类似，仅仅是一些寄存器基地址不一样；还有就是厂家出厂的同类型的SOC，很多控制器驱动功能类似【比如gpio、I2S、I2C】，但是他们又有一些差异。

针对这些情况，我们完全可以把硬件信息解耦出来，将公用部分的软件逻辑功能分离出来，没有必须要为每一个设备单独写一个驱动。

本届结合瑞芯微平台，给大家介绍2种实现方法：

• 通过次设备号区分相同功能的外设；
• 通过设备树节点的compatible匹配方式得知当前设备版本，定义struct of_device_id结构体数组，并SOC名称以及差异内容封装并将地址填充到私有成员中。

二、通过次设备号区分外设

此种方式我们只需要在驱动中区分出设备的次设备号，然后根据次设备号的访问不同的内存地址空间即可。

1、原理

假定我们创建两个串口com0、com1，他们共用同一个主设备号250，次设备号分别为0、1，如果要让他们共用同一个字符设备驱动，那么我们的驱动要能够知道应用进程打开的是设备com0还是com1，并操作不同的串口。

首先创建两个设备节点：

mknod /dev/com0 c 2500mknod /dev/com1 c 2501

执行结果如下：

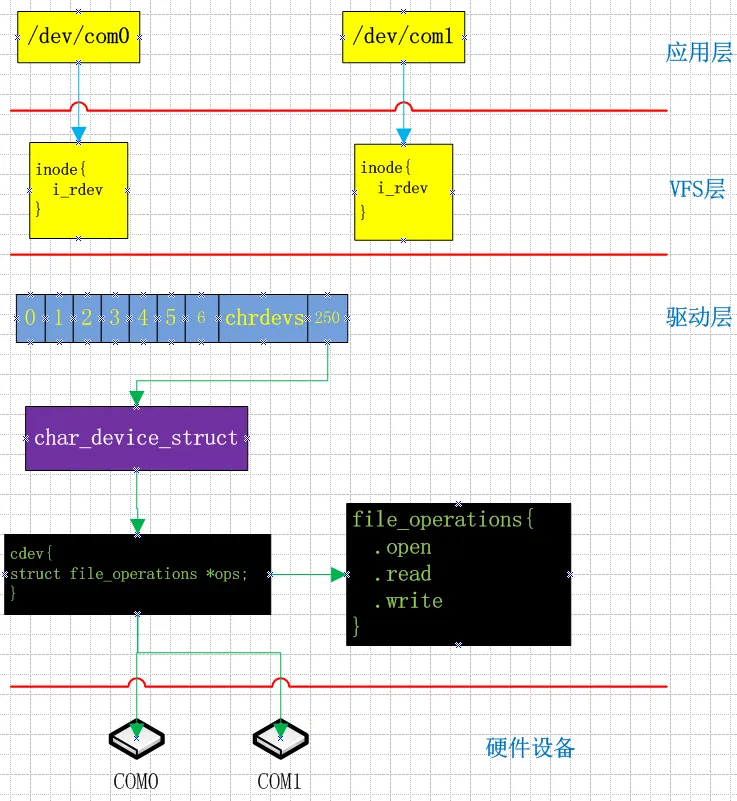

内核为了维护这两个文件节点，内核需要创建结构体维护这两个文件，具体如下图所示：

当我们通过命令mknod创建一个字符设备文件，那么内核就会创建好一个inode会存在存储器中，创建和该文件实体一一对应的inode。

这个inode和其他的inode一样，通常用来存储关于这个文件的静态信息(不变的信息)，包括这个设备文件对应的设备号，文件的路径以及对应的驱动对象等。

inode作为VFS四大对象之一，在驱动开发中很少需要自己进行填充，更多的是在open()方法中进行查看并根据需要填充我们的file结构。

创建字符设备 /dev/com0、 /dev/com1,只是增加了对应的inode节点，此时VFS层并没有并没有创建file结构体，而且inode和驱动也并没有产生联系。

当进程试图打开设备文件的时候，Linux系统做了什么事？

如果应用程序执行以下代码：

fd0 = open("/dev/com0",O_RDWR);fd1 = open("/dev/com1",O_RDWR);

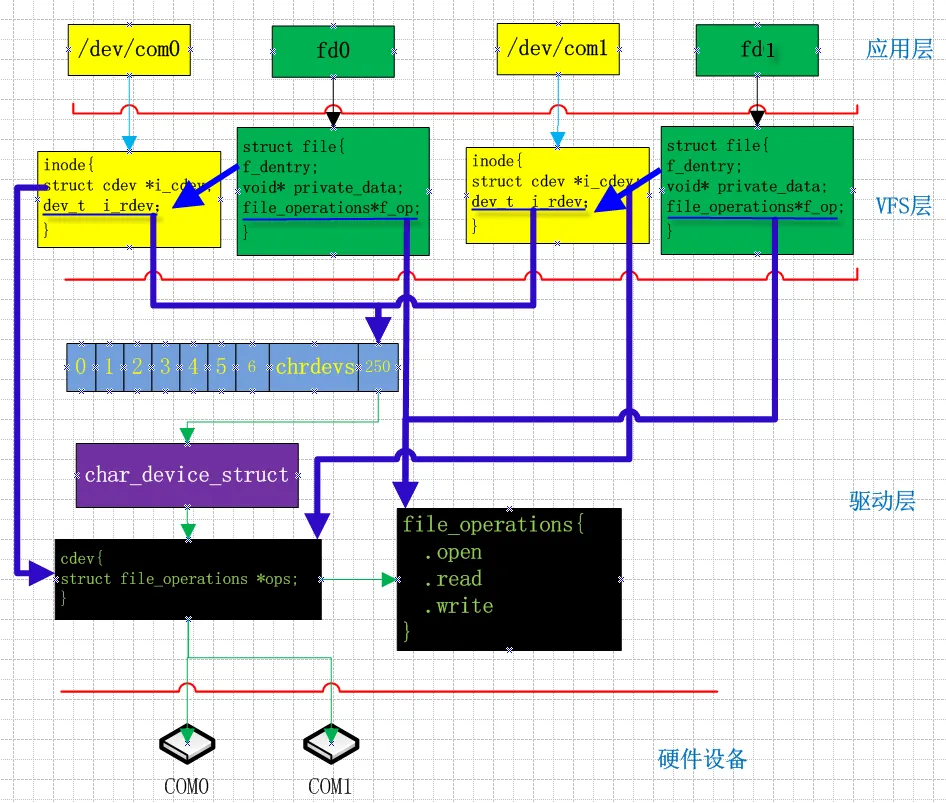

各个结构体之间关系入下图所示：

当应用程序执行open函数，该函数会调用到内核的sys_open（），该函数会根据该设备节点inode保存的信息，

i_flags:文件类型, i_rdev:设备号， 初始化结构体inode其他信息，比如inode->i_cdev，此时已经指向我们注册的cdev结构体。

通过设备号，可以很容易找到该设备在设备号全局管理数组**chedevs[]**的下标，进而找到我们注册的驱动cdev以及file_operations。

同时内核会在VFS层为创建结构体file，该函数调用成功之后，应用层会返回整型值用来和该file对应，就是上图的文件描述符fd0、fd1。

其中：

file->f_dentry->d_inode->i_rdev  保存对应的设备节点的设备号，file-> f_op保存我们注册的file_operations 字符设备接口函数集合。

由此可得在read和write等其他接口函数中，我们可以通过file来得到次设备号。

【注意】同一个文件如果打开了两次，那么第二次linux内核仍然会重新分配1个新的file结构体和文件描述符。

驱动的read、write可以通过以下方式获得设备号:

file->f_dentry->d_inode->i_rdev

这样我们就可以通过宏MINOR来提取此设备号。

2、核心代码如下：

ssize_tdev_fifo_read(struct file *file, char __user *buf, size_t size,loff_t *pos){int minor = MINOR(file->f_dentry->d_inode->i_rdev);structmydev *cd;  printk("read() MINOR(file->f_dentry->d_inode->i_rdev)=%d\n",minor);  cd = (struct mydev *)file->private_data;  printk("read()    file->private_data    cd->test=%d\n",cd->test);if(copy_to_user(buf, &minor, size)){return -EFAULT;  }return size;}

当驱动可以提取次设备号之后，便可以访问不同的地址信息或者中断，从而实现一份驱动支持多个同种类型的设备。

3、如何获得注册的设备结构体私有地址?

在大多情况下，我们会创建一个自定义的设备信息维护结构体，同时创建一个指针数组用来管理不同的设备。

#define MAX_COM_NUM 2structmydev{structcdevcdev;char *reg;int test;};structmydev *pmydev[MAX_COM_NUM];

然后通过成员cdev注册字符设备，

for(i=0;i<MAX_COM_NUM;i++)  {    pmydev[i]->test = i;    cdev_init(&pmydev[i]->cdev,&dev_fifo_ops);    devno = MKDEV(major,i);      error = cdev_add(&pmydev[i]->cdev,devno,1);if(error < 0)    {      printk("cdev_add fail \n");goto ERR2;    }  }

想一个问题:如果我们为每一个同类型设备分配独立的设备结构体，分别注册对应的cdev，假如我打开/dev/com0 进行操作的时候，我怎么知道com0对应我们自己定义的设备管理结构体变量的地址呢?

有问题是好的，我们带着问题出发，看看大牛们是怎么做的。

//打开设备staticintdev_fifo_open(struct inode *inode, struct file *file){structmydev *cd;  cd = container_of(inode->i_cdev, struct mydev, cdev);  file->private_data = cd;return0;}

该函数功能：

字符设备架构调用我们注册的接口函数open会传递参数inode和file，inode->i_cdev指向了我们注册的pmydev[i]->cdev，在open中通过inode->cdev来识别具体的设备，通过container_of来找到对应的pmycdev结构体变量，并将其私有数据隐藏到file结构的private_data中，进而识别同一个驱动操作一类设备。

而read，write接口函数可以直接通过file的 private_data获取对应的pmycdev结构体变量。

cd = (struct mydev *)file->private_data;

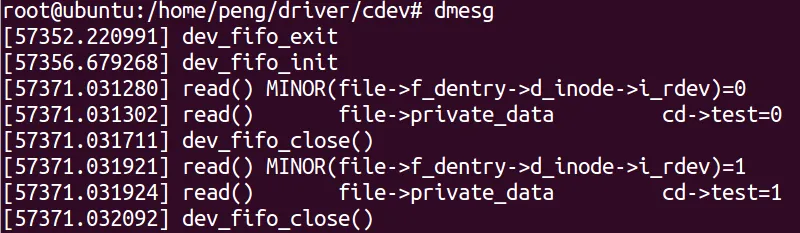

执行结果如下:

由结果可知,应用程序正确读取了minor的值。

从内核log来看，MINOR(file->f_dentry->d_inode->i_rdev)可以成功读取此设备号。而read接口函数也成功通过file->private_data得到了设备结构体变量（初始化的时候为不同设备的test成员附了不同的值）。

4、驱动程序：

#include<linux/init.h>#include<linux/module.h>#include<linux/kdev_t.h>#include<linux/fs.h>#include<linux/cdev.h>#include<linux/slab.h>#include<linux/uaccess.h>staticint major = 250;staticint minor = 0;staticdev_t devno;#define MAX_COM_NUM 2structmydev{structcdevcdev;char *reg;int test;};structmydev *pmydev[MAX_COM_NUM];ssize_tdev_fifo_read(struct file *file, char __user *buf, size_t size, loff_t *pos){int minor = MINOR(file->f_dentry->d_inode->i_rdev);structmydev *cd;  printk("read() MINOR(file->f_dentry->d_inode->i_rdev)=%d\n",minor);  cd = (struct mydev *)file->private_data;  printk("read()       file->private_data         cd->test=%d\n",cd->test);if(copy_to_user(buf, &minor, size)){return -EFAULT;  }return size;}intdev_fifo_close(struct inode *inode, struct file *file){  printk("dev_fifo_close()\n");return0;}//打开设备staticintdev_fifo_open(struct inode *inode, struct file *file){structmydev *cd;  cd = container_of(inode->i_cdev, struct mydev, cdev);  file->private_data = cd;return0;}staticstructfile_operationsdev_fifo_ops = {  .open = dev_fifo_open,  .read = dev_fifo_read,  .release = dev_fifo_close,};staticintdev_fifo_init(void){int result;int error;int i = 0;  printk("dev_fifo_init \n");  devno = MKDEV(major,minor);    result = register_chrdev_region(devno, MAX_COM_NUM, "test");if(result<0)  {    printk("register_chrdev_region fail \n");goto ERR1;  }for(i=0;i<MAX_COM_NUM;i++)  {    pmydev[i] =kmalloc(sizeof(struct mydev), GFP_KERNEL);  }for(i=0;i<MAX_COM_NUM;i++)  {    pmydev[i]->test = i;     cdev_init(&pmydev[i]->cdev,&dev_fifo_ops);    devno = MKDEV(major,i);        error = cdev_add(&pmydev[i]->cdev,devno,1);if(error < 0)    {      printk("cdev_add fail \n");goto ERR2;    }  }return0;ERR2:  devno = MKDEV(major,0);    unregister_chrdev_region(devno,MAX_COM_NUM);for(i=0;i<MAX_COM_NUM;i++)  {    kfree(pmydev[i]);  }return error;ERR1:return result;}staticvoiddev_fifo_exit(void){int i;  printk("dev_fifo_exit \n");for(i=0;i<MAX_COM_NUM;i++)  {    cdev_del(&pmydev[i]->cdev);  }for(i=0;i<MAX_COM_NUM;i++)  {    kfree(pmydev[i]);  }  devno = MKDEV(major,0);    unregister_chrdev_region(devno,MAX_COM_NUM);return;}MODULE_LICENSE("GPL");MODULE_AUTHOR("daniel.peng");module_init(dev_fifo_init);module_exit(dev_fifo_exit);

测试程序

#include<stdio.h>#include<sys/types.h>#include<sys/stat.h>#include<fcntl.h>main(){int fd0,fd1;int minor;  fd0 = open("/dev/com0",O_RDWR);if(fd0<0)  {    perror("open fail \n");return;  }printf("open /dev/com0 OK\n");  read(fd0,&minor,sizeof(minor));printf("minor of /dev/com0 =%d\n",minor);  close(fd0);  fd1 = open("/dev/com1",O_RDWR);if(fd1<0)  {    perror("open fail \n");return;  }printf("open /dev/com1 OK\n");  read(fd1,&minor,sizeof(minor));printf("minor of /dev/com1 =%d\n",minor);  close(fd1);}

【补充】 我们也可以在回调cdev.fops->open()阶段重新填充file结构的fop，进而实现同一个驱动操作不同的设备，这种思想就是内核驱动中常用的分层！

三、通过compatible匹配方式

比如瑞芯微平台由很多种SOC：RV1126、rk1888、rk3188、rk3399、rk3568、rk 3588等，很多控制器的IP核架构类似，但是会有部分差异。

厂家在定制sdk的时候，往往多种SOC只会公用一套驱动，而不是专门针对不同SOC出不同版本的驱动，这无疑会大大增加维护难度。

下面我们就以rk3568平台的pinctrl控制器初始化来讲解，是如何区分不同SOC的gpio资源的。

1、rk3568 GPIO资源

• rk3568一共有5组GPIO(GPIO0~4)，

• 每组GPIO为一个Bank，共32个引脚

• 每个Bank分为4个 GROUP(GPIOA(0~7)、GPIOB(0~7) 、GPIOC(0~7) 、GPIOD( 0~7)) ；

2、pinctrl设备树

瑞芯微pinctrl服务端设备树节点定义：

@kernel\arch\arm64\boot\dts\rockchip\rk3568.dtsi3532 pinctrl:pinctrl{3533  compatible = "rockchip,rk3568-pinctrl";3534  rockchip,grf = <&grf>;3535  rockchip,pmu = <&pmugrf>;3536  #address-cells = <2>;3537  #size-cells = <2>;3538  ranges;35393540  gpio0: gpio@fdd60000 {3541      compatible = "rockchip,gpio-bank";3542      reg = <0x0 0xfdd60000 0x0 0x100>;3543      interrupts = <GIC_SPI 33 IRQ_TYPE_LEVEL_HIGH>;3544      clocks = <&pmucru PCLK_GPIO0>, <&pmucru DBCLK_GPIO0>;35453546      gpio-controller;3547      #gpio-cells = <2>;3548      gpio-ranges = <&pinctrl 0 0 32>;3549      interrupt-controller;3550      #interrupt-cells = <2>;3551  };......        3604 };3607 #include "rk3568-pinctrl.dtsi"

与gpio相关属性。

3536~3537 行：#address-cells和#size-cells属性值为均为2，也就是说pinctrl下的所有子节点的reg地址和长度均为2个元素；所以3542行，reg属性有4个元素；

3540~3604 行： rk3568有五组GPIO：GPIO0~GPIO4，每组GPIO对应的寄存器地址不同；

3541 行： compatible 属性值为“rockchip,gpio-bank”，所以在 linux 内核中搜索这个字符串就可以找到对应的gpio驱动源文件，为 drivers/pinctrl/pinctrl-rockchip.c。 3542 行： reg 属性设置了 GPIO0 控制器的寄存器基地址为 0XFDD60000，内存的长度为0x100，驱动会得到GPIO0的基地址0XFDD60000，然后加上偏移得到GPIO0的其他寄存器地址； 3543 行： interrupts 属性描述 GPIO0 控制器对应的中断信息； 3544 行： clocks 属性指定这个 GPIO0 控制器的时钟； 3546 行：“gpio-controller”表示 gpio0 节点是个gpio控制器，每个gpio控制器节点必须包含“gpio-controller”属性； 3547 行：“#gpio-cells”属性和“#address-cells”类似， #gpio-cells 应该为 2，表示一共有两个 cell。

3548 行：gpio-ranges（可选，pinctrl 关联）

3、原理

将所有瑞芯微SOC的pinctrl信息填充到下面数组：

static const struct of_device_id rockchip_pinctrl_dt_match[] = {......#ifdef CONFIG_CPU_RK3568 { .compatible = "rockchip,rk3568-pinctrl",  .data = &rk3568_pin_ctrl },#endif {},};

其中：

• .compatible存放与设备相同名称的字符串，

• .data存放针对不同SOC的私有信息地址，rk3568平台私有信息采用结构体struct rockchip_pin_ctrl

static struct rockchip_pin_ctrl rk3568_pin_ctrl

根据pinctrl控制器设备树节点信息**compatible = "rockchip,rk3568-pinctrl";**，利用函数of_match_node()进行匹配，然后得到私有信息的地址.data = &rk3568_pin_ctrl；后续就可以根据该信息进行初始化。

函数of_match_node（）

函数of_match_node()原型：

const struct of_device_id *of_match_node(const struct of_device_id *matches,const struct device_node *node)

作用：

遍历 of_device_id 匹配表，用设备树节点 device_node 去逐一比对，返回第一个匹配成功的 of_device_id 指针；全部不匹配返回 NULL。

参数：

• matches

  驱动定义的设备树兼容列表数组，必须以 .compatible = NULL 结尾做哨兵，内核靠 NULL 判断遍历终止。

• node

  内核中代表一个设备树节点的结构体指针，包含 name、compatible 属性字符串、reg、中断等信息，一般从 platform_get_device()->of_node 获取。

返回值:

• 非 NULL：匹配到的 of_device_id 结构体指针，可读取 .data 私有数据；
• NULL：该设备树节点不在驱动支持列表内，不绑定此驱动。

rk3568私有信息

1）rk3568_pin_ctrl

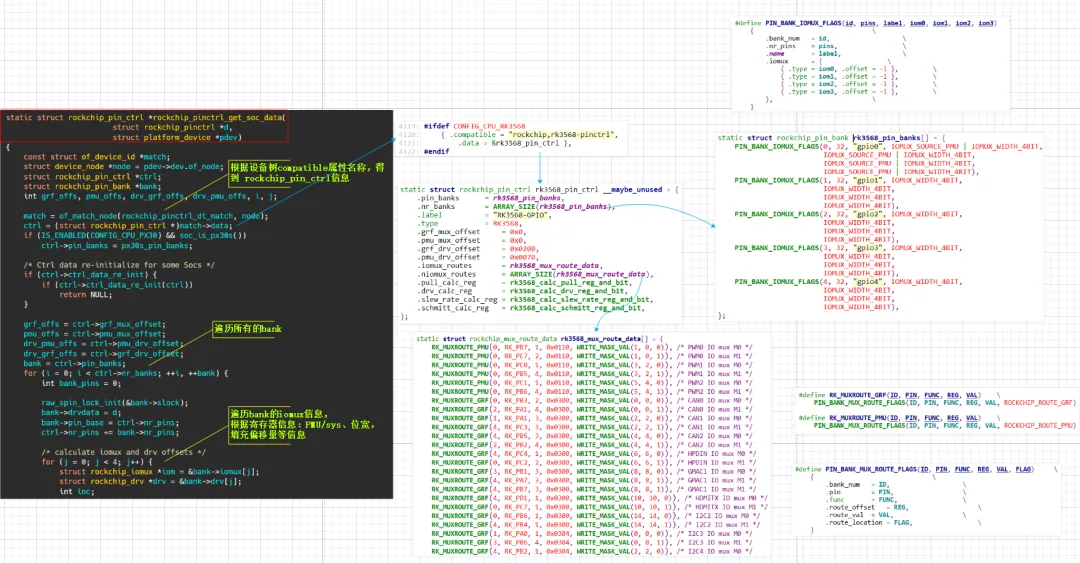

rk3568_pin_ctrl是SOC rk358的rockchip_pin_ctrl大表，该表包含：多少个bank、每个bank多少引脚、默认iomux/drv基础偏移、特殊引脚规则等。

staticstructrockchip_pin_ctrlrk3568_pin_ctrl __maybe_unused = {/*指向 rk3568_pin_banks[] 数组，数组内每一项是 struct rockchip_pin_bank    对应GPIO0~GPIO4五个GPIO域*/    .pin_banks  = rk3568_pin_banks, .nr_banks  = ARRAY_SIZE(rk3568_pin_banks), .label   = "RK3568-GPIO", .type   = RK3568, .grf_mux_offset  = 0x0, .pmu_mux_offset  = 0x0, .grf_drv_offset  = 0x0200, .pmu_drv_offset  = 0x0070, .iomux_routes  = rk3568_mux_route_data, .niomux_routes  = ARRAY_SIZE(rk3568_mux_route_data),c .pull_calc_reg  = rk3568_calc_pull_reg_and_bit, .drv_calc_reg  = rk3568_calc_drv_reg_and_bit, .slew_rate_calc_reg = rk3568_calc_slew_rate_reg_and_bit, .schmitt_calc_reg = rk3568_calc_schmitt_reg_and_bit,};

rk3568_pin_banks

数组rk3568_pin_banks[]描述了GPIO0~GPIO4五个GPIO控制器信息：

staticstructrockchip_pin_bankrk3568_pin_banks[] = { PIN_BANK_IOMUX_FLAGS(0, 32, "gpio0", IOMUX_SOURCE_PMU | IOMUX_WIDTH_4BIT,          IOMUX_SOURCE_PMU | IOMUX_WIDTH_4BIT,          IOMUX_SOURCE_PMU | IOMUX_WIDTH_4BIT,          IOMUX_SOURCE_PMU | IOMUX_WIDTH_4BIT), PIN_BANK_IOMUX_FLAGS(1, 32, "gpio1", IOMUX_WIDTH_4BIT,          IOMUX_WIDTH_4BIT,          IOMUX_WIDTH_4BIT,          IOMUX_WIDTH_4BIT), PIN_BANK_IOMUX_FLAGS(2, 32, "gpio2", IOMUX_WIDTH_4BIT,          IOMUX_WIDTH_4BIT,          IOMUX_WIDTH_4BIT,          IOMUX_WIDTH_4BIT), PIN_BANK_IOMUX_FLAGS(3, 32, "gpio3", IOMUX_WIDTH_4BIT,          IOMUX_WIDTH_4BIT,          IOMUX_WIDTH_4BIT,          IOMUX_WIDTH_4BIT), PIN_BANK_IOMUX_FLAGS(4, 32, "gpio4", IOMUX_WIDTH_4BIT,          IOMUX_WIDTH_4BIT,          IOMUX_WIDTH_4BIT,          IOMUX_WIDTH_4BIT),};

其中宏PIN_BANK_IOMUX_FLAGS定义如下：

#define PIN_BANK_IOMUX_FLAGS(id, pins, label, iom0, iom1, iom2, iom3) \ {        \  .bank_num = id,     \  .nr_pins = pins,     \  .name  = label,    \//数组，用于描述一个Bank内4组IOMUX复用源  .iomux  = {     \/*type：标志位合集（寄存器归属 GRF/PMU、MUX 位宽 2/3/4bit、是否需要特殊修正等）  offset：该组复用功能寄存器在 GRF/PMU 内字节偏移；*/   { .type = iom0, .offset = -1 },   \   { .type = iom1, .offset = -1 },   \   { .type = iom2, .offset = -1 },   \   { .type = iom3, .offset = -1 },   \  },       \ }

比如gpio4定义如下：

.bank_num = 4.nr_pins = 32.name = "gpio4".iomux = { {.type=IOMUX_WIDTH_4BIT，.offset = -1}，    {.type=IOMUX_WIDTH_4BIT，.offset = -1}，    {.type=IOMUX_WIDTH_4BIT，.offset = -1}，    {.type=IOMUX_WIDTH_4BIT，.offset = -1}，}，

rk3568_mux_route_data

rk3568_mux_route_data是引脚功能强制路由锁定表，属于 RK3568 硬件特殊引脚补丁。部分外设（CAN、SPI、SDIO、ETH、PWM 等）存在多路引脚选择寄存器，不在常规PIN MUX寄存器里，而是在GRF额外路由控制寄存器，用来二选一或多选一硬件通路。内核驱动通过这张表，在 pinctrl 配置对应功能时，自动顺带改写路由寄存器，完成硬件通路切换。

staticstructrockchip_mux_route_datark3568_mux_route_data[] = { ...... RK_MUXROUTE_GRF(4, RK_PC3, 3, 0x0300, WRITE_MASK_VAL(2, 2, 1)), /* CAN1 IO mux M1 */ ......};

2）四大寄存器位计算回调函数

四大寄存器位计算回调函数功能如下：

3）其他成员

此外瑞芯微其他SOC可能还会包括以下成员：

ctrl_data_re_init：芯片级数据二次修正回调，RK3568 硬件规整无需运行时修正；

soc_data_init：probe 后期 SOC 私有初始化回调，RK3568 无特殊 errata 修复逻辑。

4）pinctrl初始化

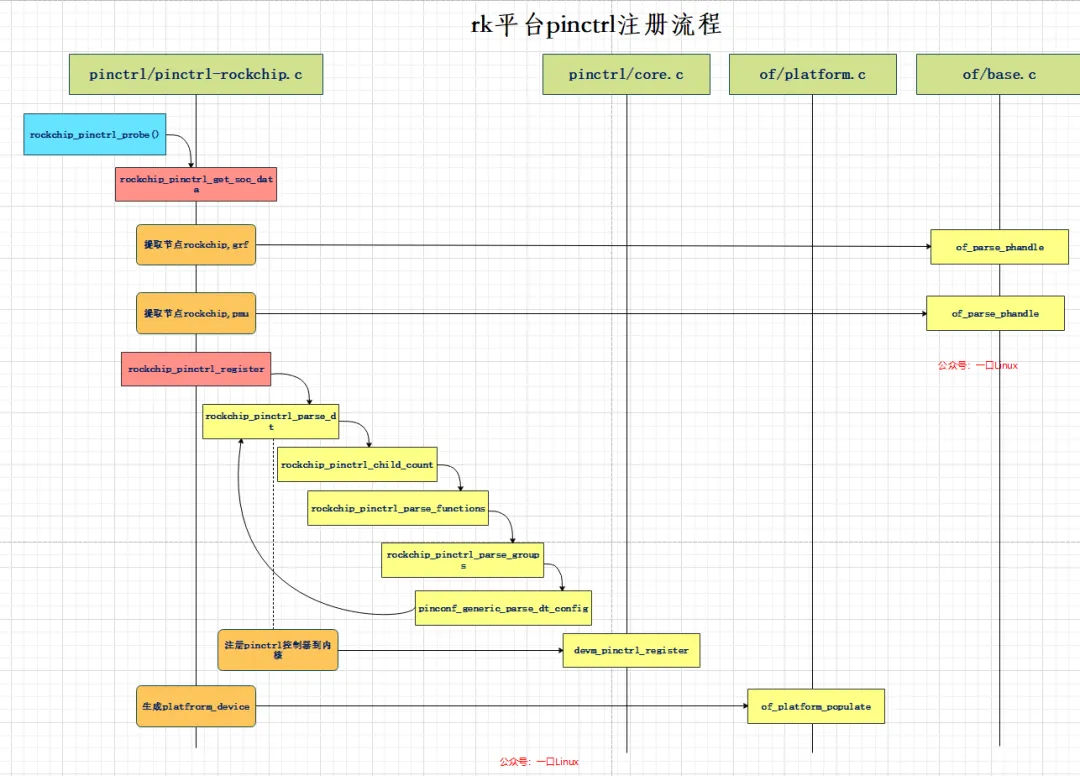

rk平台pinctrl控制器驱动初始化入口函数 rockchip_pinctrl_probe()，其调用流程如下：

其中用于初始化私有信息函数rockchip_pinctrl_get_soc_data()，该函数主要功能：

1. 通过设备树 compatible 匹配，取出当前芯片**静态硬件引脚描述表 rockchip_pin_ctrl**；
2. 对该表做运行时动态二次修正（PX30S 特殊兼容、芯片私有重初始化回调）；
3. 遍历每一个 GPIO Bank，自动递推计算每一组 IOMUX 复用寄存器、驱动强度 DRV 寄存器在 GRF/PMU 中的偏移地址；
4. 为每个 Bank 填充：自旋锁、父驱动私有指针、引脚基地址、特殊引脚掩码（recalced_mask/route_mask）；
5. 返回修正完成的 rockchip_pin_ctrl *ctrl 给上层 probe 使用。
