Linux cpu 性能分析（3）：火焰图（Flame Graph）—— 从 CPU 到“万物皆可火焰图”

在 Linux 性能分析领域，Flame Graph（火焰图） 已经成为定位性能瓶颈最重要的可视化工具之一。无论是 CPU 使用率过高、线程阻塞、锁竞争、磁盘 IO，还是 Page Fault、网络延迟，都可以通过火焰图直观地展示。

很多初学者认为火焰图只能分析 CPU，其实这是一个误区。火焰图本质上是一种可视化方式，而不是一种采样方法。 任何能够采集到调用栈（Stack Trace）的事件，都可以生成对应的火焰图，因此业内也流传着一句话：

Anything can be a Flame Graph（万物皆可火焰图）。

本文介绍几种最常见的火焰图类型，以及它们适用的分析场景。

什么是火焰图？

火焰图由 Brendan Gregg 提出，它将大量调用栈按照相同路径进行聚合，并以矩形的形式展示。

一张典型的 CPU 火焰图如下：

main

│

┌───────┴────────┐

nginxworker

││

process()handle_req()

││

parse()mysql_query()

││

memcpy()send()

火焰图有两个重要特点：

横轴（Width）

表示资源消耗。

对于 CPU 火焰图：

矩形越宽，表示 CPU 时间越多。

注意：

横轴不是时间轴！

很多人第一次看火焰图都会误认为：

左边

──────►

右边

表示程序执行时间，这是错误的。

横轴只是把相同调用栈合并后的统计结果。

纵轴（Height）

表示调用关系。

例如：

main()

└── foo()

└──bar()

└──memcpy()

最底层是入口函数。

越往上调用越深。

On-CPU Flame Graph（CPU 火焰图）

这是最经典的火焰图, 也是人们最常用的。可以通过perf/profile生成

采样对象：

CPU 正在执行什么？

采样来源：

●perf

●profile（BCC）

●eBPF profile

例如：

main

├── parser

│└── json_parse

│

└── worker

└──memcpy

如果：

memcpy

特别宽。

说明：

CPU 大部分时间花在 memcpy。

适用于：

●CPU 使用率高

●查找热点函数

●性能 Profiling

Off-CPU Flame Graph（阻塞火焰图）

CPU 火焰图只能回答：

CPU 在忙什么？

但是：

CPU 利用率很低，

程序为什么还是很慢？

这时候就需要：

Off-CPU Flame Graph (bcc工具offcputime)

采样：

线程什么时候睡眠？

例如：

read()

futex()

poll()

epoll_wait()

这些函数越宽，

说明等待时间越长。

典型问题：

●IO 等待

●锁竞争

●数据库等待

●网络等待

很多线上问题：

CPU 只有 20%

但响应时间很长。

最后发现：

全部卡在：

futex()

就是 Off-CPU 找出来的。

Wakeup Flame Graph（唤醒火焰图）

线程为什么被唤醒？可以使用bcc工具wakeuptime

例如：

Thread A

│

▼

pthread_cond_signal()

唤醒

Thread B

Wakeup Flame Graph

统计：

是谁唤醒了别人？

适用于：

●调度分析

●锁竞争

●Producer / Consumer

例如：

Java、

Kafka、

Redis、

数据库

大量线程唤醒。

Off-Wakeup Flame Graph

Wakeup 看：

谁唤醒别人。

Off-Wakeup：通过bcc工具offwaketime

看：

谁让别人睡觉。

例如：

Thread A

↓

pthread_mutex_lock()

↓

Thread B

↓

pthread_mutex_unlock()

Off-Wakeup 可以分析：

阻塞是谁造成的。

它非常适合：

分析锁竞争。

Page Fault Flame Graph

可以使用工具perf指定event(-e ), 以及关联的调用函数栈(-g)

sudoperf record \

-epage-faults \

-g\

-ppid

Page Fault

不仅影响内存。

也影响 CPU。

例如：

malloc()

↓

缺页

↓

Page Fault

↓

Kernel

↓

分配物理页

Page Fault Flame Graph

可以统计：

哪些函数

最容易触发：

●Minor Fault

●Major Fault

例如：

数据库

Redis

JVM

内存映射文件。

Memory Flame Graph

可以使用bpftrace关联uprobe以及对应的调用栈

bpftrace -e '

uprobe:/lib/x86_64-linux-gnu/libc.so.6:malloc

{

@[ustack]= count();

}'

统计：

malloc

free

new

delete

例如：

operator new()

↓

std::vector

↓

push_back()

可以找到：

内存分配热点。

为什么说“万物皆可火焰图”？

火焰图并不是 CPU 专属工具，而是一种调用栈聚合与可视化技术。

只要能够获取事件发生时的调用栈（Call Stack），就可以按照相同的方法生成火焰图。因此，火焰图不仅适用于 CPU，还可以用于内存、I/O、锁、中断、调度等各种场景。

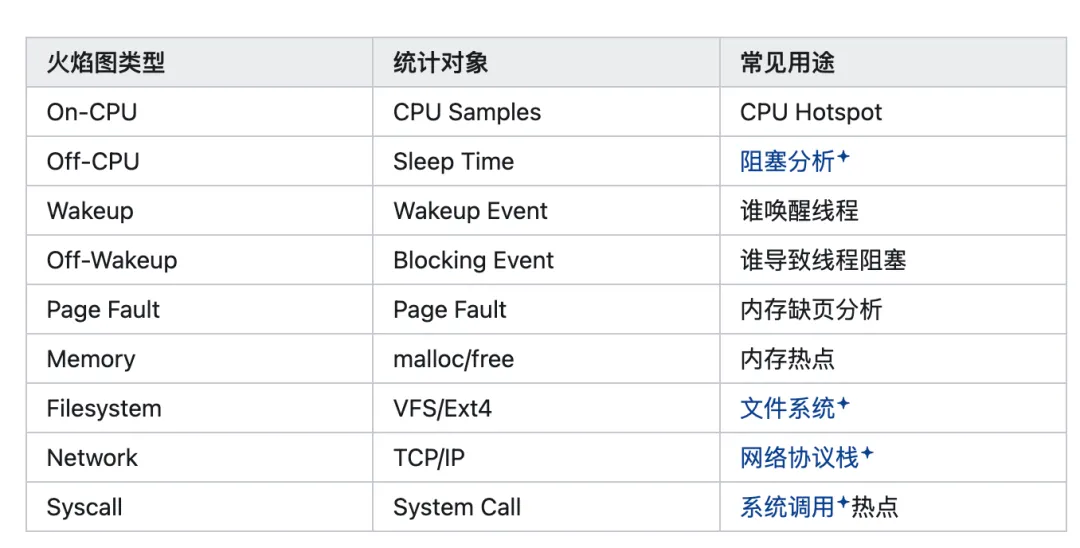

例如：

可以看到，它们唯一的区别只是采样事件不同(perf/bcc/bpftrace)

●CPU Samples → On-CPU Flame Graph

●Sleep Event → Off-CPU Flame Graph

●Wakeup Event → Wakeup Flame Graph

●Page Fault Event → Page Fault Flame Graph

而最终都采用相同的火焰图形式进行展示

总结

火焰图不是一种性能分析工具，而是一种调用栈聚合与可视化方法。它的核心思想是：把海量事件按照调用路径进行聚合，并用矩形宽度表示资源消耗或事件发生频率。

在现代 Linux 性能分析中，CPU 火焰图只是最常见的一种形式。随着 eBPF、perf、BCC、bpftrace 等技术的发展，几乎所有能够获取调用栈的事件都可以生成火焰图。因此，从 CPU、内存、调度、锁竞争，到网络、文件系统、中断甚至系统调用，都可以用同一种方式进行分析，这也是性能分析领域广为流传的理念——“万物皆可火焰图（Anything can be a Flame Graph）”。
