写在前面

调度器干的事情说白了就一句话：CPU 就那么几颗，等着跑的进程一大堆，挑一个出来把上下文切过去。但这一挑背后牵扯的东西太多了。进程描述符里调度字段存哪些？实时进程和普通进程怎么排队？容器设的 CPU limit 限在哪一层？

这些问题散在 kernel/sched/ 下面几万行代码里，按文件去看容易"每个点都懂，串不起来"。这篇换个思路，按三条线走：先把调度器手里的对象看清楚，再讲这些对象各自遵循什么规则，最后跑一遍真实流程。对象、模型、运行——这三条线理清了，看源码或者排查问题就有个坐标系。

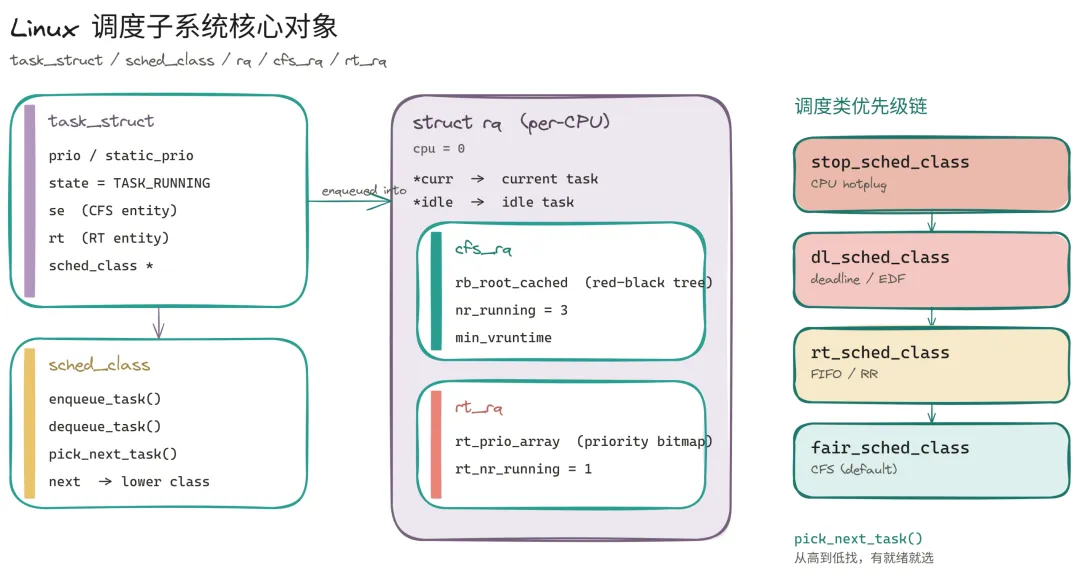

一、抽象对象

先看调度器手里有什么牌。每个进程怎么描述、运行队列怎么组织、调度类怎么抽象——这几个对象理清了，后面的模型和流程才有附着点。

task_struct：每个进程的调度身份

每个进程在内核里都有一个 task_struct，里面划了一块存调度信息。挑几个最要紧的字段看：

struct task_struct {
    /* ... */
    int prio;                  // 当前优先级，数值越小优先级越高
    int static_prio;           // 静态优先级，创建时确定
    int normal_prio;           // 基于静态优先级计算出的正常优先级
    unsigned int state;        // 进程状态，TASK_RUNNING 表示就绪
struct sched_entity se;    // CFS 调度实体
struct sched_rt_entity rt;  // RT 调度实体
struct sched_class *sched_class;  // 当前所属调度类
struct cfs_rq *cfs_rq;    // 所在 CFS 运行队列
struct rq *rq;             // 所在 CPU 运行队列
    /* ... */
};

prio 是"当前生效优先级"，会因为实时继承、优先级调整等原因临时变化；static_prio 是底子，创建时定好一般不动。sched_class 直接决定进程归谁管——CFS、RT、deadline 还是 stop。每个进程同时只挂在一个 CPU 的 rq 上，多核就是每个 CPU 各管各的队列。

sched_entity / sched_rt_entity / sched_dl_entity：调度实体

不同调度算法对"进程"的建模不一样，所以内核把调度实体从 task_struct 里拆了出来。CFS、RT、deadline 各有各的实体结构。

CFS 实体  sched_entity 最重要：

struct sched_entity {
struct load_weight load;        // 负载权重
    unsigned long runnable_weight;  // 队列总权重相关
    u64 vruntime;                   // 虚拟运行时间，CFS 选下一个就靠它
    u64 sum_exec_runtime;           // 总共运行了多久
struct rb_node run_node;        // 红黑树节点
    /* ... */
};

vruntime 是 CFS 的灵魂。它把不同权重的进程拉到同一个尺度上比较：权重越高，同样实际运行时间带来的 vruntime 增量越小，于是更容易排到前面。后面讲 CFS 模型时会展开这个公式。

RT 实体的设计完全不同：

struct sched_rt_entity {
struct list_head run_list;    // 同优先级链表
    unsigned int time_slice;      // RR 时间片，FIFO 不用
    unsigned int rt_priority;     // 实时优先级 0-99
    /* ... */
};

RT 不讲公平，讲绝对优先级。rt_priority 越大越先跑，同优先级内部再分 FIFO 和 RR 两种策略。

deadline 实体又换了一套语义：

struct sched_dl_entity {
    u64 runtime;             // 每个周期需要跑多久
    u64 deadline;            // 截止时间
    u64 period;              // 周期长度
    u64 runtime_remaining;   // 当前周期剩余时间
    u64 deadline_time;       // 当前周期绝对截止时间
struct rb_node rb_node;  // 按 deadline 挂红黑树
};

三种实体对应三种调度语义：CFS 按权重比公平、RT 按优先级抢占、deadline 按截止时间保证。sched_class 是把它们串进同一套框架的接口。

rq / cfs_rq / rt_rq / dl_rq：运行队列

每个 CPU 有一个顶层运行队列 struct rq，里面再按调度类分出各自的子队列：

struct rq {
    unsigned int cpu;              // 属于哪个 CPU
struct task_struct *curr;      // 当前进程
struct task_struct *idle;      // idle 进程
struct cfs_rq cfs;             // CFS 运行队列
struct rt_rq rt;               // RT 运行队列
struct dl_rq dl;               // deadline 运行队列
    unsigned long nr_running;      // 就绪进程总数
    /* ... */
};

CFS 子队列是一棵红黑树，按 vruntime 排序；RT 子队列是一个优先级数组，每个优先级挂一个链表；deadline 子队列又是一棵红黑树，按绝对截止时间排序。为什么选这些数据结构？CFS 每次要取 vruntime 最小的，红黑树最左节点就是；RT 每次要取最高优先级的，数组 O 扫到第一个非空链表就行。

sched_class：调度类抽象

Linux 调度器不是一个大函数，而是一组可插拔的调度类。调度类用链表串起来，按优先级从高到低排：

struct sched_class {
struct sched_class *next;
    void (*enqueue_task)(struct rq *rq, struct task_struct *p);
    void (*dequeue_task)(struct rq *rq, struct task_struct *p);
    void (*check_preempt_curr)(struct rq *rq, struct task_struct *p);
struct task_struct *(*pick_next_task)(struct rq *rq);
    /* ... */
};

每个调度类只要实现这套接口，核心调度框架就不用动。加新调度类时把它插到链表里正确的位置即可。

task_group：组调度对象

容器 CPU 隔离的根基是组调度。内核里每个任务组对应一个 task_group：

struct task_group {
#ifdef CONFIG_FAIR_GROUP_SCHED
struct sched_entity **se;      // 每个 CPU 一个组调度实体
struct cfs_rq       **cfs_rq;  // 每个 CPU 一个组运行队列
    unsigned long       shares;    // 组权重
#endif
#ifdef CONFIG_CFS_BANDWIDTH
struct cfs_bandwidth cfs_bandwidth;  // 带宽控制
#endif
struct task_group *parent;     // 父组
struct list_head children;     // 子组列表
    /* ... */
};

**se 和 **cfs_rq 是二级指针，因为每个任务组在每个 CPU 上都有独立的调度实体和运行队列。组调度不是全局一把锁，而是每个 CPU 上各算各的，跨 CPU 靠负载均衡。这是组调度和普通进程调度最大的区别。

namespace：调度隔离不归 namespace 管

跟调度沾边的 namespace 有两个：PID namespace 和 time namespace。它们做的事情很明确：

• • PID namespace：隔离进程 ID 和进程视图。容器里 PID 从 1 开始，看不到外面进程，发信号也只能发给同 namespace 的。
• • time namespace：隔离返回给用户空间的时间。容器改时间改的是偏移量，不影响内核真实时间。

这两个 namespace 都不碰调度器本身。进程最终还是要进某个 CPU 的 rq，调度器不会因为你属于某个 PID namespace 就优待或劣待你。这一点后面"运行"部分会再展开。

二、模型

对象摆在那儿了，接下来看它们按什么规则动。Linux 调度器里同时跑着好几种模型，互不冲突，靠调度类优先级链把它们串起来。

多核模型：每个 CPU 一个 rq

Linux 调度器把运行队列按 CPU 拆分，每个 CPU 一个 rq，进程要跑到哪个 CPU 上就挂在哪个 rq 里。好处是锁争用少，多核扩展性好；代价是单个进程只能在一个 CPU 上排队，要做负载均衡就得把进程从一个 rq 搬到另一个。

别误解——"每个 CPU 一个 rq" 不等于 "进程只能跑在一个 CPU"。默认情况下普通进程可以在多个 CPU 间迁移，负载均衡会主动搬。只有显式绑核（taskset、cpuset）或者某些实时场景才会把进程钉死在某颗核上。

调度类优先级链：stop > dl > rt > cfs

调度类按优先级串成链表：

stop_sched_class    ; CPU hotplug / migration
 dl_sched_class     ; deadline / EDF
 rt_sched_class     ; FIFO / RR
 fair_sched_class   ; CFS (普通进程)

pick_next_task 从最高优先级开始往下找，第一个有就绪进程的调度类胜出，低优先级的根本不会被看到。只要系统里有 deadline 进程在等，RT 和普通进程就得等着；只要有 RT 进程在等，CFS 进程只能干瞪眼。

设计取舍：这条链是硬编码的，语义清晰、实现简单，代价是用户没法调整优先级顺序。实际场景中几乎没人需要改这个顺序。

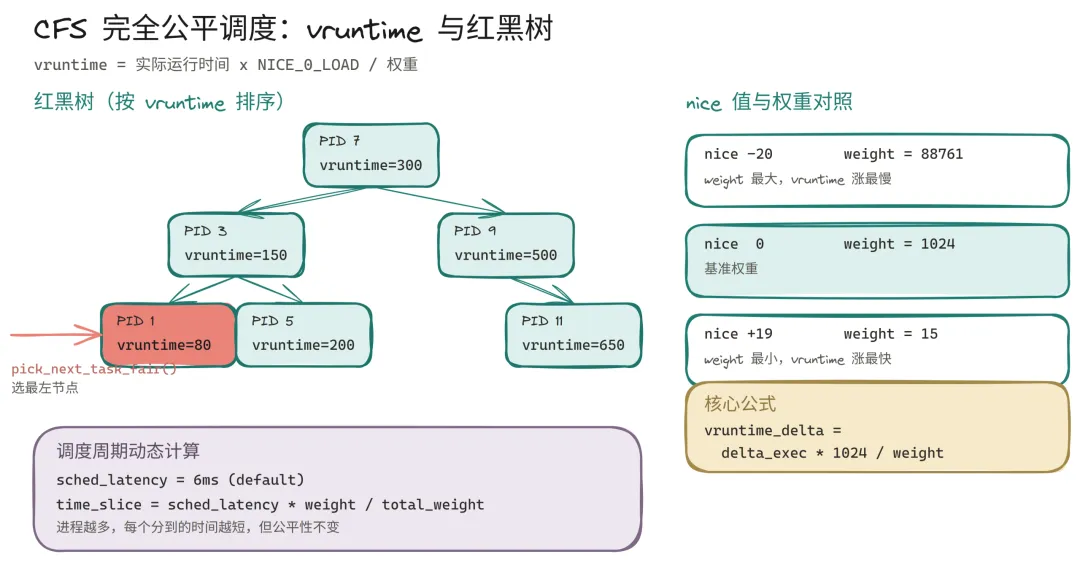

CFS 模型：权重 + vruntime 的公平分配

CFS 的核心就一句话：让所有进程按权重比例分享 CPU 时间。它用 vruntime 把不同权重的进程拉平到一个维度上比较，每次选 vruntime 最小的进程运行。

vruntime 的增长公式：

vruntime_delta = delta_exec * NICE_0_LOAD / weight

权重和 nice 值的对应关系是预计算好的数组。nice -20 对应权重 88761，nice 0 对应 1024，nice +19 对应 15。每差一个 nice 值权重大约除以 1.25，所以 nice -20 的进程分到的时间是 nice 0 的 80 多倍。这是按权重公平，不是按人头平均。

CFS 没有固定时间片。调度周期 sysctl_sched_latency 默认 6ms，会被展开成当前所有就绪进程的切片。进程越多每个进程拿到的越短，但公平性不变。为了不让上下文切换把 CPU 吃光，内核加了 sched_min_granularity_ns（默认 0.75ms），保证每个进程至少跑这么久才可能被切走。比如 8 个 nice 0 进程，每个分到 6ms × 1024/ = 0.75ms，正好等于最小粒度。

wakeup 抢占模型：交互响应靠什么保证

交互进程（敲键盘唤醒的 shell、点鼠标拉起来的浏览器）要求响应快。CFS 在新进程唤醒时，会比较新进程的 vruntime 和当前进程的 vruntime，差值超过 sched_wakeup_granularity_ns（默认 1ms）就标记 TIF_NEED_RESCHED 触发抢占。

这个阈值是吞吐和响应之间的旋钮。桌面系统倾向调小，让交互更跟手；服务器调大，减少无谓的上下文切换。/proc/sys/kernel/ 下这几个参数都是可写的，sched_latency_ns、sched_min_granularity_ns、sched_wakeup_granularity_ns、sched_migration_cost_ns，根据场景调。

RT 模型：绝对优先级抢占

RT 调度不讲公平，只保证高优先级先跑。两种策略：

• • SCHED_FIFO：同优先级先进先出，一个进程不主动放弃 CPU 就一直跑。
• • SCHED_RR：同优先级轮询，每个进程有固定时间片，用完轮到下一个。

RT 的坑很直接：高优先级 RT 进程死循环，低优先级进程包括普通系统进程全部饿死。所以 RT 默认需要 CAP_SYS_NICE 才能设置，容器里一般也会把 RT runtime 限得很死。

deadline 模型：EDF 截止时间保证

deadline 调度比 RT 更严格。每个任务有三个参数：runtime（每周期需要跑多久）、deadline（多久之前必须跑完）、period（周期多长）。所有就绪 deadline 任务按绝对截止时间挂红黑树，每次取截止时间最近的跑。

EDF（最早截止时间优先）有一个理论保证：只要总利用率不超过 100%，所有任务都能满足截止时间。这也是为什么 deadline 调度类比 RT 优先级还高——它的需求更硬。

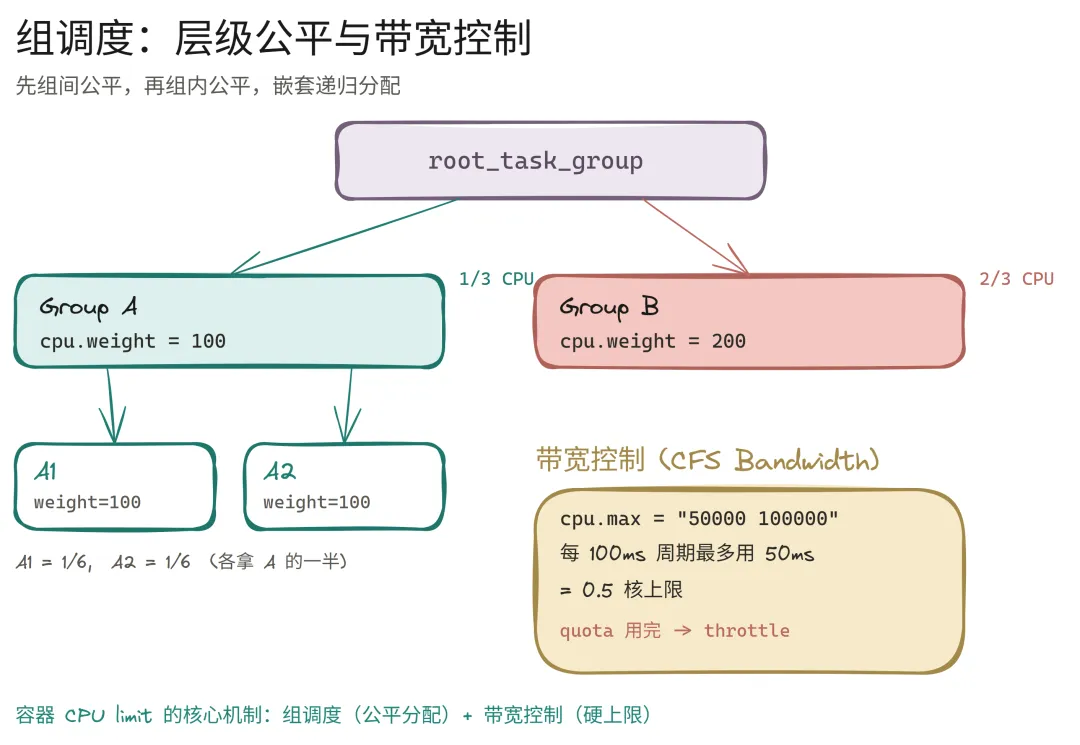

组调度模型：先组间公平，再组内公平

没有组调度的时候，用户 A 开 100 个进程，用户 B 开 1 个，A 能抢到 100 倍的 CPU。组调度把进程按组聚合，先让各组之间按权重分 CPU，再让组内进程按权重分。

这个模型是递归的。根组下面有 A（weight=100）和 B（weight=200），A 下面又有 A1（weight=100）和 A2（weight=100）：

1. 1. 第一层：A 拿 1/3，B 拿 2/3。
2. 2. 第二层：A 拿到的 1/3 在 A1 和 A2 之间再分，各拿 1/6。

每一层只看自己的兄弟组，嵌套多少层规则都一样。K8s 里 Pod 多个容器的 CPU 分配就是靠这个嵌套模型。

带宽控制模型：quota 是硬上限

组调度解决了公平分配，但还需要硬上限。CFS 带宽控制给每个任务组设 quota 和 period，比如 cgroup v2 的 cpu.max = "50000 100000" 表示每 100ms 最多用 50ms，也就是 0.5 核。

实现上每个 CPU 独立扣减这个组的 quota。进程运行 tick 时扣额度，扣到 0 就把这个组所有进程 throttle 掉，等下个周期定时器重置额度再放回来。有个坑要注意：单线程进程最多只能跑满一个 CPU 的 local quota，即便整体 quota 是 2 核也用不满——因为它没法同时跑在两个 CPU 上。

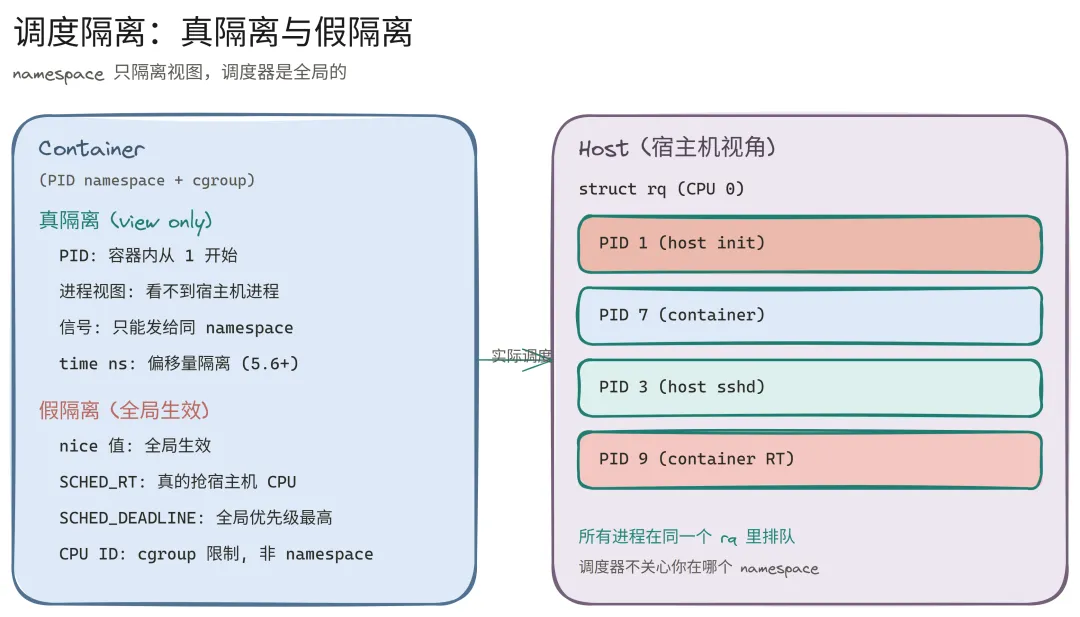

调度隔离模型：视图隔离 ≠ 调度隔离

容器的调度隔离经常被误解。PID namespace 和 time namespace 只隔离"看到的东西"，不隔离"调度实体"：

• • 真隔离：PID 视图、进程信号目标、用户空间读到的时间。
• • 假隔离：nice 值、调度类（SCHED_RT / SCHED_DEADLINE）、运行队列归属。这些都是全局的，容器里改的 nice 真的会影响宿主机调度。

真正的 CPU 调度隔离靠 cpuset cgroup 把进程绑到指定 CPU 上；CPU 使用量限制靠 cgroup CPU controller。namespace 不负责这一块。还有一个容易踩的坑：从来没有 CPU namespace 进过主线内核，不要信过时的文档。

三、运行

对象和模型都清楚了，走一遍真实的调度流程。调度入口主要有三条触发路径：进程主动阻塞、周期 tick 中断、新进程唤醒抢占。三条路最终都汇聚到 __schedule()。

调度入口：__schedule

__schedule() 是调度器的统一入口，骨架很简单：

__schedule()
  ├─ 拿到当前 CPU 的 rq
  ├─ pick_next_task(rq)        // 从最高优先级调度类开始选
  │    ├─ stop 类有没有就绪？有就选
  │    ├─ dl 类有没有就绪？有就选
  │    ├─ rt 类有没有就绪？有就选
  │    └─ 最后 fallback 到 CFS
  ├─ 如果选中的是当前进程，不用切换，直接返回
  └─ context_switch(prev, next) // 切换页表、寄存器、栈
       └─ 新进程从上次切出的地方继续跑

唤醒入队->检查抢占-> __schedule -> pick_next_task-> 上下文切换->新进程运行。不同调度类在这个骨架上填自己的细节。

CFS 调度生命周期

一个普通进程在 CFS 上的完整调度周期：

1. 1. 唤醒入队：try_to_wake_up 把进程状态设成 TASK_RUNNING，调 enqueue_task_fair。后者更新 vruntime、更新队列 min_vruntime，把 sched_entity 按 vruntime 插入红黑树。新进程的 vruntime 不是从 0 开始——它继承父进程的 vruntime，否则新进程一进来就霸占 CPU。休眠进程唤醒时 vruntime 会对齐到 min_vruntime，防止睡了很久的进程一醒就狂跑。
2. 2. 抢占检查：新进程 vruntime 足够小的话，check_preempt_curr 设置 TIF_NEED_RESCHED。
3. 3. 选进程：pick_next_task_fair 取红黑树最左节点，就是 vruntime 最小的进程。
4. 4. tick 更新：进程运行期间每个 tick 调 task_tick_fair，累计实际运行时间并更新 vruntime。当前进程 vruntime 超过下一个进程太多就标记需要调度。
5. 5. 出队/重入队：进程主动 schedule() 或被抢占时，put_prev_task_fair 把它放回红黑树；阻塞或退出则出队。

RT 与 deadline 的差异

RT 进程唤醒后入队到对应优先级的链表头。新进程优先级比当前高就直接抢占。选进程时从高到低扫优先级数组，第一个非空链表的第一个进程胜出。SCHED_RR 时间片到了把进程放到同优先级链表尾，SCHED_FIFO 不会。

deadline 进程入队时按绝对截止时间插红黑树。新进程截止时间比当前进程的早就触发抢占。运行时消耗 runtime_remaining，当前周期额度用完就出队，等下周期重置后再回来。

组调度 + cgroup CPU limit 怎么生效

容器 CPU limit 的生效路径：

1. 1. 用户在 cgroup v2 下创建子目录，写 cpu.max = "50000 100000" 和 cpu.weight = 200。
2. 2. 内核创建对应的 task_group，初始化 cfs_bandwidth，每个 CPU 上分配独立的组调度实体和组运行队列。
3. 3. 把进程 PID 写入 cgroup.procs，进程从根组出队，入到新组的 cfs_rq。
4. 4. 调度器选进程时，先在顶层组之间按权重公平选，再递归进入组内。运行 tick 中扣减当前 CPU 的 local quota，扣完 throttle 全组进程。

常见坑： 容器 CPU limit 设 2 核，但单线程进程最多用 1 核。这不是 bug，而是单线程只能跑在一个 CPU 上，而带宽控制是按 CPU 独立扣减的。

常见问题排查

容易踩的坑

• • CFS 不是绝对平均，是按权重公平。nice 不同分到的 CPU 时间就不同。
• • RT 不是跑得更快，指令执行速度一样，只是能优先抢到 CPU。RT 进程死循环照样饿死别人。
• • deadline 优先级比 RT 高。很多人以为 RT 最高，实际上 stop 下面是 deadline。
• • 容器里改 nice 是全局生效。namespace 不隔离调度优先级，容器里 renice 真的影响宿主机。
• • CPU shares 是相对值不是绝对值。weight 100 和 200 是 1:2 分配，但如果没有别的组争，weight 1 也能跑满整个 CPU。
• • 没有 CPU namespace，从来没进过主线内核。CPU 隔离靠 cgroup 和 cpuset。

最后

回到开头那条线：对象、模型、运行。

对象：task_struct 是进程的调度身份，sched_entity 等是调度实体，rq 及其子队列是容器，sched_class 是插件接口，task_group 是组调度容器。namespace 只隔离视图。

模型：每个 CPU 独立 rq；调度类按 stop > dl > rt > cfs 链式查找；CFS 用权重和 vruntime 保证公平；RT 绝对优先级抢占；deadline EDF 保证截止时间；组调度递归公平；带宽控制加硬上限；调度隔离靠 cgroup 不靠 namespace。

运行：调度入口是 __schedule；触发路径有主动阻塞、tick 检查、唤醒抢占；CFS/RT/deadline 各自实现入队选进程逻辑；组调度让容器 CPU limit 成为可能。

看到一段调度逻辑，先判断它属于哪个对象、哪个模型、运行流程的哪一步，就不会迷失在 kernel/sched/*.c 几万行代码里。
