【FPGA linux系列】:1.1什么是嵌入式 Linux 系统?(内容乱码修正)

本节是整个教程的起点。我们会从"嵌入式系统"的基本概念讲起，逐步引出"嵌入式 Linux"，并说明本项目的核心任务——为什么要"构建"一个系统镜像。

1.1.1 嵌入式系统的概念

定义

嵌入式系统（Embedded System） 是一种以应用为中心、以计算机技术为基础、软硬件可裁剪、对功能、可靠性、成本、体积、功耗有严格要求的专用计算机系统。

IEEE 给出的定义是：嵌入式系统是用于控制、监视或辅助设备、机器或工厂运行的装置（devices used to control, monitor, or assist the operation of equipment, machinery or plants）。

通俗地说：嵌入式系统是"藏"在某个产品里、专门完成特定任务的计算机。它不是为了通用计算而设计，而是为了某个具体应用而存在。

生活中的例子

本项目对应的是"工业示波器"这一类——一块基于 ZYNQ 的板卡，它本质上是一台"软件定义仪器"。

嵌入式系统的核心特征

1. 专用性
   只做一件事或一组相关的事，不做"通用计算"
2. 资源受限
   CPU 算力、内存、存储都远小于 PC，必须精打细算
3. 实时性
   （部分场景）：要求在确定时间内响应外部事件（如电机控制）
4. 高可靠性
   常年开机运行，崩溃往往意味着设备失效
5. 低功耗
   很多设备靠电池供电，功耗是硬指标
6. 软硬件协同
   硬件为应用定制，软件针对硬件优化

1.1.2 嵌入式操作系统：从裸机到 Linux

不是所有嵌入式系统都需要操作系统。按复杂度可以分为三档：

第一档：裸机（Bare Metal）

• 没有操作系统，程序直接跑在芯片上
• 通常是一个 while(1) 主循环 + 中断处理
• 适用于：8 位 / 16 位 MCU（如 STM8、8051）、任务单一的场景

// 典型的裸机程序结构intmain(void) {    hardware_init();        // 初始化硬件while (1) {             // 永远循环        read_sensor();      // 读传感器        do_something();     // 处理        delay_ms(10);       // 延时    }}

第二档：RTOS（实时操作系统）

• 有一个轻量内核，提供任务调度、信号量、队列等
• 仍是"单地址空间"，没有 MMU（内存管理单元），没有 Linux 那样的进程隔离
• 代表：FreeRTOS、RT-Thread、μC/OS-III、Zephyr
• 适用于：中等复杂度、有实时性要求的场景（无人机飞控、工业控制）

第三档：嵌入式 Linux

• 运行完整的 Linux 内核，有 MMU、进程、虚拟内存、文件系统、网络协议栈
• 功能强大，但占用资源也多（至少几十 MB 内存）
• 适用于：需要网络、图形界面、复杂应用、丰富驱动的场景

三者的资源需求对比（量级）：

1.1.3 嵌入式 Linux 的组成

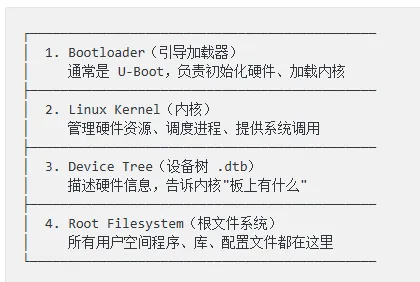

一个可启动的嵌入式 Linux 系统由 四个部分 组成。这是理解后续所有构建脚本的基础：

各部分详解

① Bootloader

• 上电后第一个执行的程序
• ZYNQ 的启动链实际是：BootROM → FSBL → U-Boot
• BootROM
  固化在芯片内的只读代码，根据启动模式引脚（SD / QSPI / JTAG）选择从哪里读
• FSBL
  （First Stage Bootloader）：Xilinx 提供，在 Vivado 里生成，负责初始化 PS（处理系统）和加载下一级
• U-Boot
  业界最流行的嵌入式 Bootloader，负责加载 Linux 内核
• 本项目中，FSBL + U-Boot（可选 bitstream）被打包成 BOOT.BIN，放在 SD 卡的 boot 分区

② Linux Kernel

• 内核是操作系统的核心，负责 CPU 调度、内存管理、设备驱动、文件系统、网络
• 嵌入式内核通常经过裁剪（通过 make menuconfig），只编译需要的功能，减小体积

③ Device Tree

• 设备树是一种数据结构，用文本描述硬件（CPU、总线、外设、地址、中断）
• 源文件 .dts，编译后得到 .dtb（二进制），由 U-Boot 传给内核
• 为什么需要它？因为同一个内核二进制要能跑在多种板子上，硬件差异交给设备树描述，而不是写死在代码里
• 本项目中 .dtb 文件放在 boot 分区，启动时由 U-Boot 加载

④ Root Filesystem

• 内核启动后挂载的第一个文件系统（/）
• 包含：/bin（命令）、/lib（库）、/etc（配置）、/usr（程序）、/home（用户目录）等
• 本项目用 Ubuntu Base（armhf 架构）作为根文件系统的基础，再定制化安装各类工具

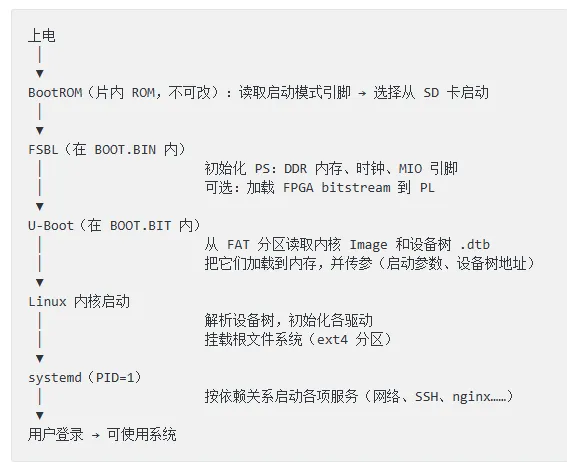

四者的关系：一次完整的启动

1.1.4 嵌入式 Linux 与桌面 Linux 的区别

很多人会问：既然都是 Linux，为什么不能直接把 PC 上的 Ubuntu 装到板子上？原因如下：

关键概念：交叉编译（Cross Compilation）

为什么需要交叉编译？

• 目标板（ARM）算力弱、内存小，直接在上面编译内核会非常慢，甚至编译不了
• 所以我们在性能强大的 x86 主机上编译 ARM 程序，这叫"交叉编译"

本项目除了用交叉编译器编译内核模块外，还用了另一种巧妙方式——

QEMU 用户态模拟 + chroot，这让我们能直接在 x86 主机上"运行" ARM 版的 apt-get来安装软件，相当于在 PC 里"虚拟"出一台 ARM 机器。这种方式将在第 2.4 节详细讲解。

1.1.5 为什么需要"构建"系统

PC 安装 vs 嵌入式构建

在 PC 上安装 Ubuntu 非常简单：

下载 ISO 镜像 → 用 Rufus/balenaEtcher 刻录到 U 盘 → 从 U 盘启动 → 运行安装程序 → 完成

但嵌入式系统不能这么做，原因有三：

① 硬件架构不同

• PC 是 x86_64，ISO 里的程序是 x86 机器码
• ZYNQ 是 ARMv7-A，根本无法执行 x86 程序
• 必须准备 ARM 版本的系统

② 启动方式不同

• PC 用 BIOS/UEFI + GRUB，从硬盘启动
• ZYNQ 用 BootROM + FSBL + U-Boot，从 SD 卡的 FAT 分区启动
• 不能照搬 PC 的 ISO 启动流程

③ 需要深度定制

• 板子上的硬件（ADC、DAC、FPGA、GPIO）需要专用驱动
• 需要一些专用的服务（nginx、SCPI、sockproc）
• 需要 WiFi AP 模式、看门狗、Jupyter 等特殊配置
• 通用 ISO 无法满足这些需求

本项目的核心任务

  在 x86 主机上，制作一个 7.4GB 的 .img 镜像文件，  它包含完整的 ARM 版 Ubuntu 系统，可以用 dd 命令直接写入 SD 卡，插入 ZYNQ 板卡上电即可启动运行。

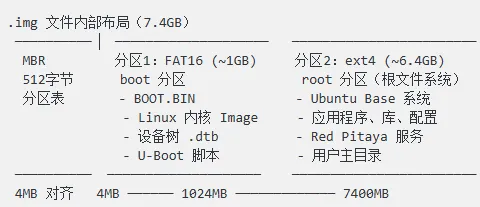

这个 .img 文件相当于一张"虚拟 SD 卡"，它的字节布局和真实 SD 卡完全一致：

写入 SD 卡的命令（在 Linux 主机上）：

# /dev/sdX 替换为 SD 卡的实际设备名（务必确认，别写错盘！）sudo ddif=red_pitaya_OS_3.00.img of=/dev/sdX bs=4M conv=fsync status=progresssync

1.1.6 常见的嵌入式 Linux 构建方法

业界有几种主流的嵌入式 Linux 构建方案，本项目采用的是其中一种"轻量定制"路线：

本项目方案为什么这样选？

• 软件丰富
  Ubuntu 仓库有数万个 armhf 包，apt install 即用，省去交叉编译每个库的麻烦
• 生态继承
  Python、Jupyter、numpy、nginx 等都能直接安装，Red Pitaya 的 Bazaar 应用依赖这些
• 构建简单
  不需要学 Yocto 的 recipe 语法，会用 shell 脚本就能定制
• 代价
  镜像较大（~7.4GB），不如 Buildroot 精简——但对 Red Pitaya 这类"仪器"应用是可接受的

这就是为什么本项目的脚本里有大量 apt-get install 和 chroot 操作——它本质上是在一个"虚拟的 ARM Ubuntu"里装软件，然后把整个文件系统打包成镜像。

1.1.7 本节小结
