有限元裂纹分析结果怎么做成审阅报告？用 Python 导出 ANSYS Mechanical 图片并生成 Word
需求描述
大家好，我是小郭老师，中科院硕士，长期从事 ANSYS 二次开发与仿真流程自动化，曾帮助多个研究所、研究院、国企和大型企业完成 ANSYS 二次开发项目。

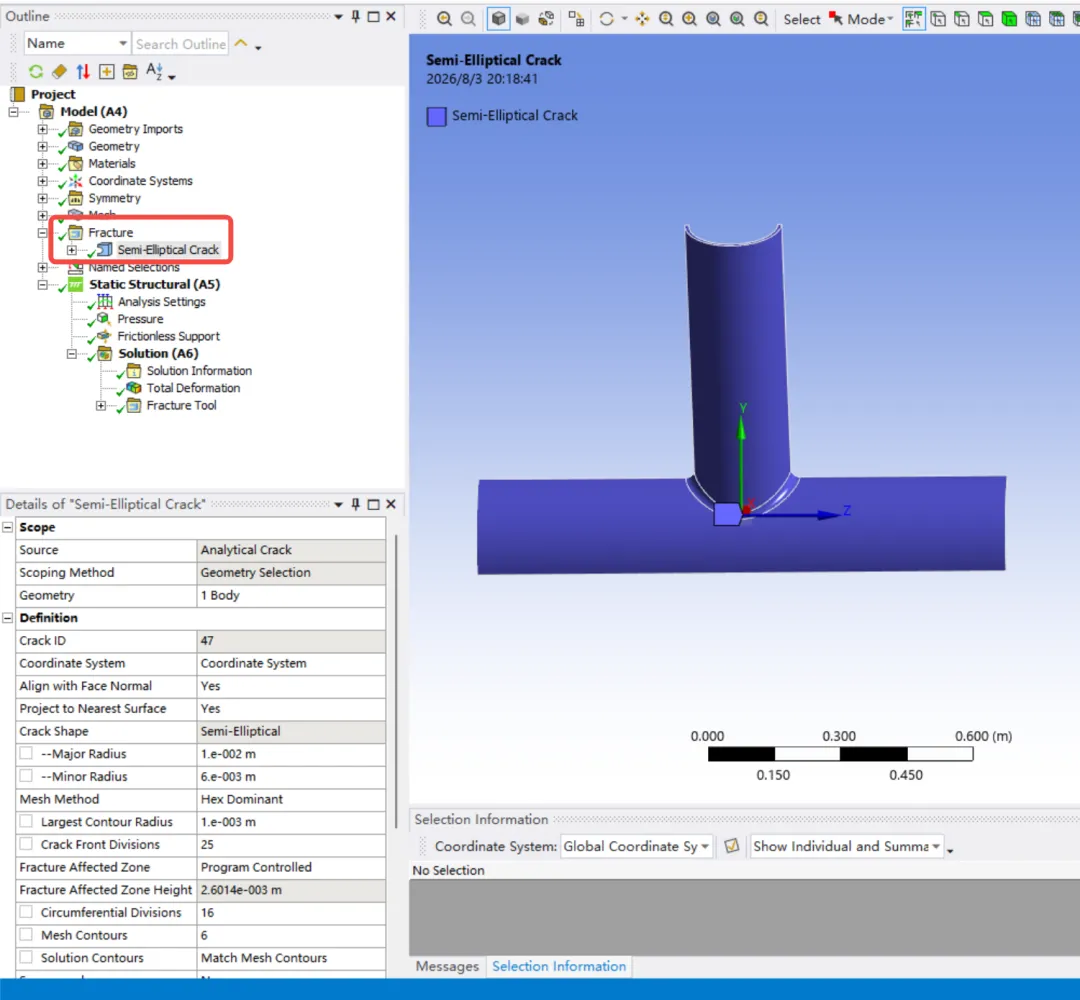

裂纹分析的审阅重点通常集中在裂纹位置、局部网格、结果云图和报告章节之间的对应关系。以三通接头为例，手动截图、命名并粘贴到 Word 后，图片、对象名称和章节含义很容易发生错配。
本文用 Mechanical 脚本导出几何、网格和结果视图，再用 Word COM 自动生成可审阅报告。它的价值在于把对象、截图、图注和章节顺序绑定起来，让审阅者可以沿着同一套索引检查裂纹分析结果。
脚本实现思路
脚本把 Mechanical 出图和 Word 成文拆成两条主线：前半段负责从对象树取得图像，后半段负责把图像写入报告。

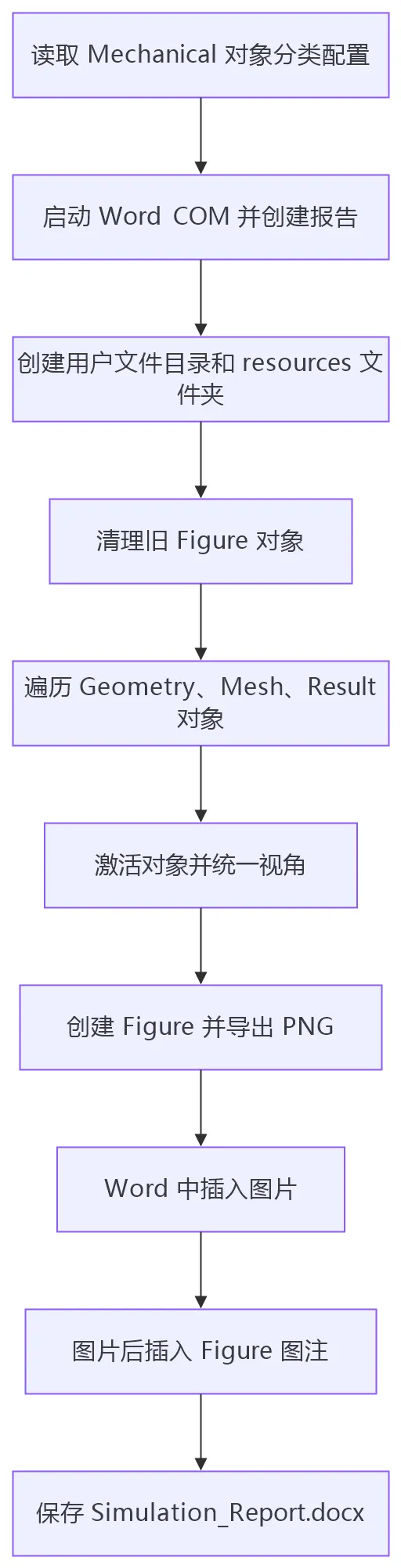

整体流程可以概括为：
第一步，建立对象分类表，将 Geometry、Mesh、Result 分别映射到“几何与部件”“网格设置”“分析结果”等报告章节。
第二步，启动 Word COM，新建报告文档，并准备标题、段落、图片和图注的插入函数。
第三步，读取 Workbench 用户文件目录，创建 resources 资源文件夹和报告保存路径。
第四步，清理 Mechanical 中已有 Figure，避免旧图片与当前结果混在一起。
第五步，按分类遍历对象，激活对象、统一视角、添加 Figure、导出图片，再把图片和图注写入 Word。
第六步，保存报告前检查资源目录、图片数量、章节顺序和旧报告覆盖逻辑。
图中的前半段由 Mechanical 生成当前对象的图片，后半段由 Word COM 按章节插入图片和图注；图片与图注的先后顺序由 insert_image_with_caption() 统一控制。
源码及其讲解

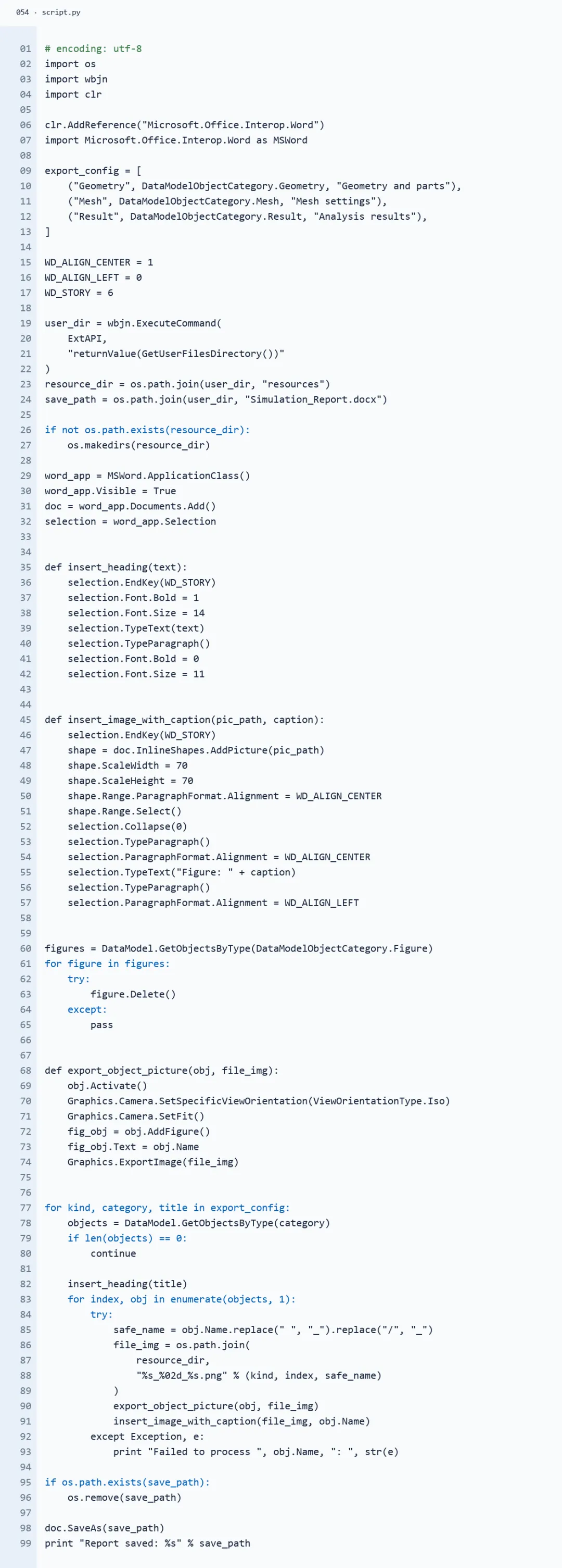

脚本先建立 Mechanical 对象分类表，再启动 Word COM，随后在用户文件目录下创建资源文件夹，按 Geometry、Mesh、Result 的顺序导出图片并写入 Word 文档。
export_config 决定哪些对象进入报告，Graphics.ExportImage() 保存当前对象视图，Word COM 负责插入标题、图片和图注。对裂纹分析而言，图像文件、对象名称和报告章节使用同一套索引，审阅时才能沿着报告反查 Mechanical 对象。
脚本运行结果

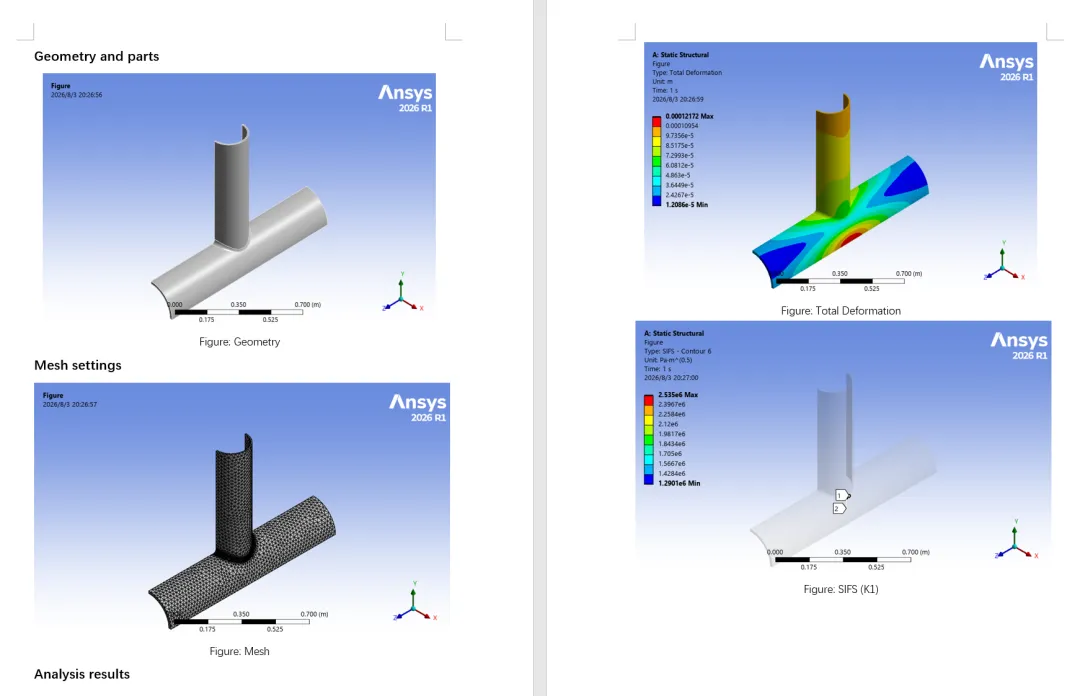

脚本运行后，Workbench 用户文件目录下会生成 resources 文件夹和 Simulation_Report.docx。resources 保存从 Mechanical 导出的几何、网格和结果图片，Word 文档按章节插入这些图片，并为每张图片写入对应对象名称作为图注。
脚本扩展方向
- • 将章节映射、图注格式和图片命名规则改为外部配置。
- • 增加文件存在性、图片数量和 Word 保存状态检查。
- • 为多工况报告增加工况编号、结果对象索引和图片目录。
- • 在报告中加入关键结果表格，让截图和数值摘要同时出现。
- • 对裂纹区域、断裂参数和局部网格质量保留工程师复核入口。
总结
报告自动化首先要建立 Mechanical 对象、结果图片、报告章节和审阅顺序之间的对应关系。对于裂纹分析，图片来源、对象名称和章节含义保持一致，后续审阅才有可靠依据。
