关于python程序与PLC联动的实现

前言：近期与内部产品部门一块讨论了智能门禁相关方案，其中有个关键点：联动及联动方案的实现。基于此，本篇说说具体实现方案及方式。

重点研究二个方面：

1、PLC数据的获取；

2、获取数据在python中的转换（加工）；输出给PLC；（由于没有PLC现场环境，数据给出后，能否真正控制，待验证）

一、程序的实现（我熟悉python，用python实现），借助AI工具；模拟读取PLC寄存器地址相关数据，进行转换；显示相关物理数据。

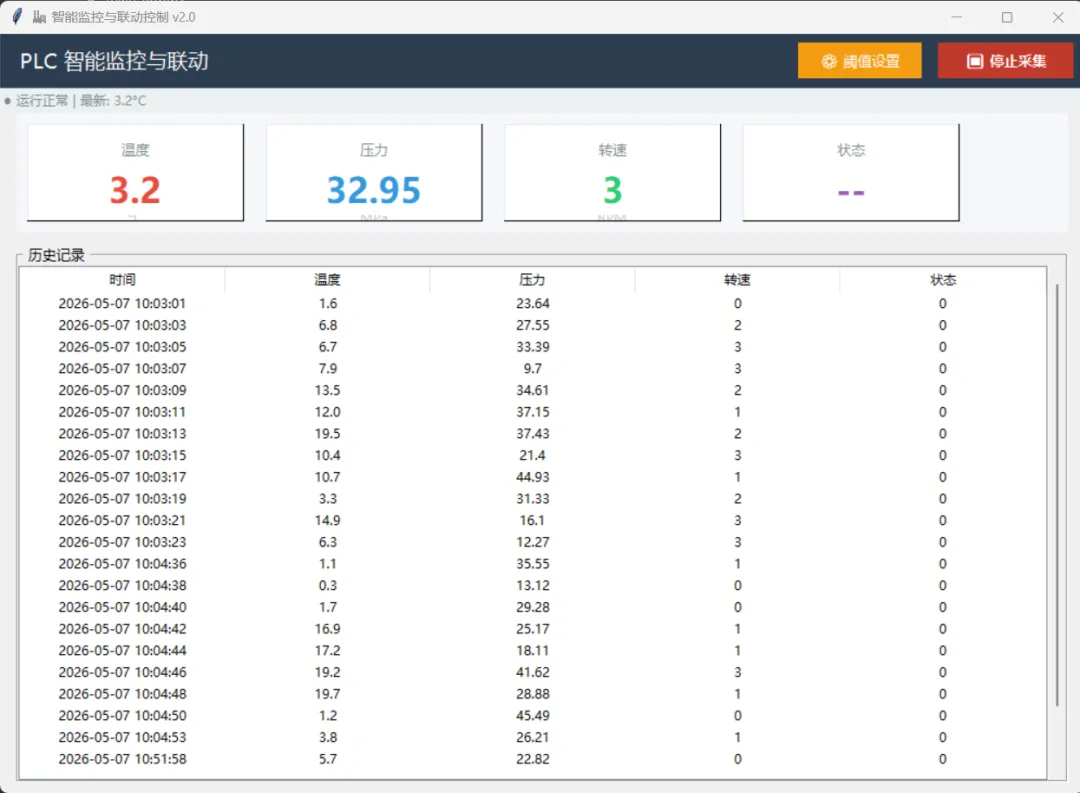

                            上图1、模拟获取PLC数据并转换

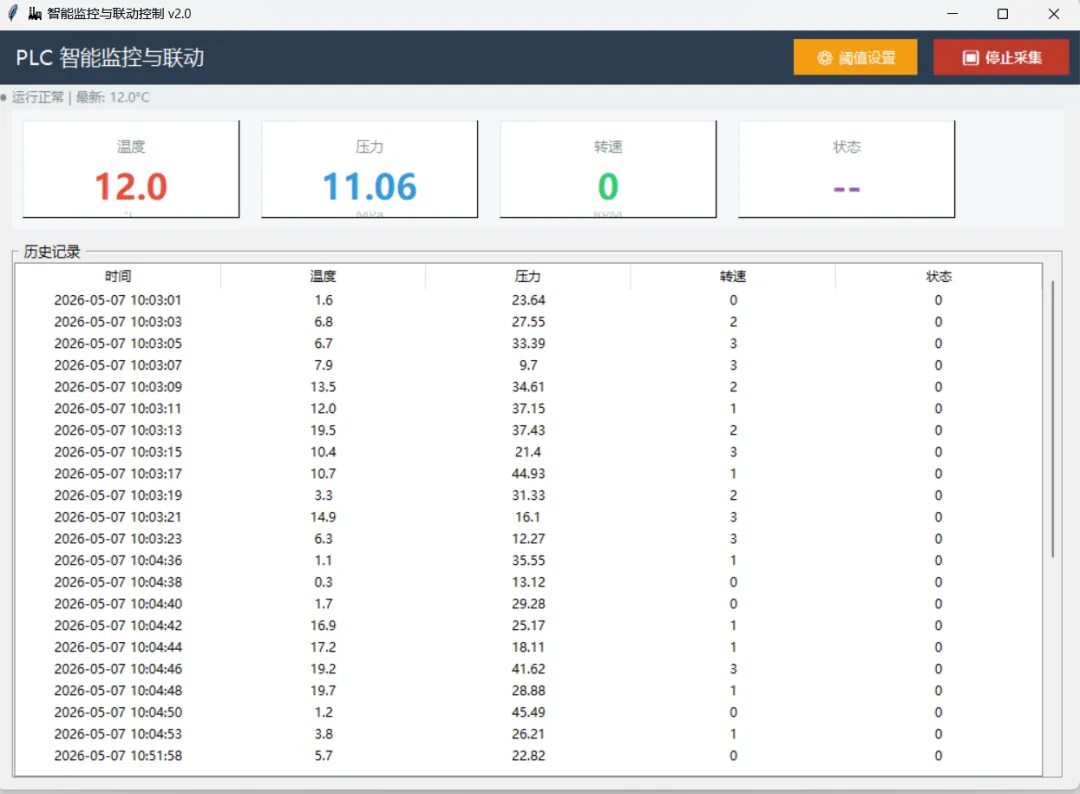

                                  上图2，模拟获取传感器实时数据

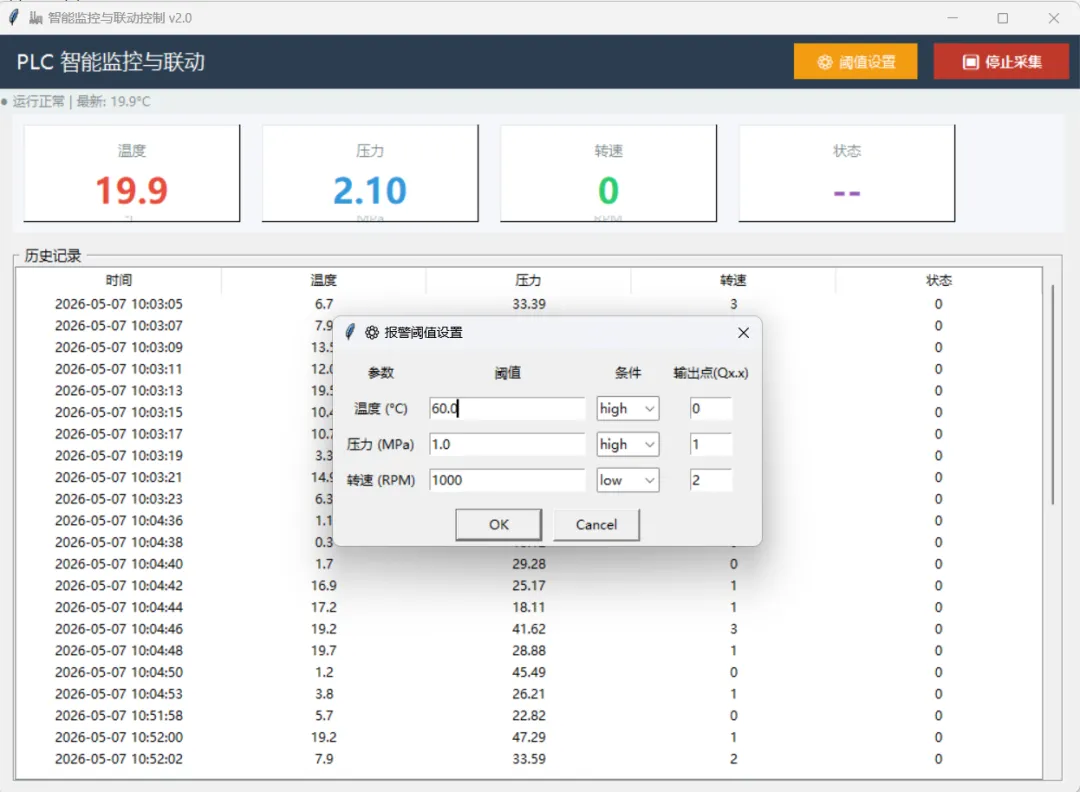

                上图3，报警阈值设置。--即超过阈值，将给PLC一个信号（对应输出点）

二、几个疑问及不解，借助AI工具，解惑如下：

    me:   “ 我大概明白了，你看我说的对不对；；地址0-4，是读取寄存器的地址的量。也就是是说，你写0至4，只能读取4个地址。。。那对应的控制线圈，也就4个，或者理解为，可以控制4个设备”。

你理解得基本正确，但有一个关键细节需要澄清。让我帮你理清：

✅ 你说的对的部分

"地址0-4只能读取4个地址"

正确！ 因为你在代码里写了 count=4：

result = self.client.read_holding_registers(address=0, count=4)

这确实只读取 4个寄存器（地址0,1,2,3）

❌ 需要澄清的部分

"那对应的控制线圈，也就4个"

不对！ 读取寄存器的数量 ≠ 控制线圈的数量。

为什么不对？

读取和写入可以是独立的：

📊 用表格说明

🎯 更准确的理解应该是

python

# 你的代码可以做到：
# ✅ 读取4个温度传感器（地址0-3）
# ✅ 控制N个风扇（地址0,1,2,3,4,5... 随便写）

# 例如：读4个温度，控制10个风扇
temperatures = self.plc_reader.read_holding_registers(address=0, count=4)  # 读4个温度

# 控制10个不同的设备
self.plc_writer.write_coil(0, True)   # 风扇1
self.plc_writer.write_coil(1, True)   # 风扇2
self.plc_writer.write_coil(2, True)   # 风扇3
self.plc_writer.write_coil(3, True)   # 报警灯
self.plc_writer.write_coil(10, True)  # 水泵
self.plc_writer.write_coil(20, True)  # 阀门
# ... 可以一直加

📝 总结

核心区别：

• 读多少个 = count 参数控制（你当前是4）

• 控制多少个 = 你用 write_coil 写多少个不同地址（理论最多65536个）

所以你可以只读4个温度，但控制几十个风扇，这是完全可行的！

me: “我大概理解了，读取的地址比如0-4，与控制设备，不一定是1对1的关系。比如读取一个传感器，温度超过阈值，可以控制1或N多个风扇开启”。

完全正确！ 🎉 你已经抓住了工业控制的核心思想。

✅ 你说得完全对

"读取一个传感器，温度超过阈值，可以控制1个或多个风扇开启"

这就是1对N的联动控制，非常常见！

📈 架构图解

传感器（输入）         逻辑判断          执行器（输出）
    │                  │                    │
    ├─ 温度传感器 ──────┤                    │
    │   (地址0)         │                    │
    │                   ├─ 超过50°C ────────┼─→ 风扇1 (线圈0)
    │                   │                    ├─→ 风扇2 (线圈1)
    │                   │                    ├─→ 排气扇 (线圈2)
    │                   │                    └─→ 报警灯 (线圈3)
    │                   │
    └─ 压力传感器 ──────┤
        (地址1)         │
                        └─ 超过1.0MPa ──────→ 泄压阀 (线圈4)

💡 工业现场的真实案例

🎯 总结

你的理解完全正确：

• ✅ 多对一：多个传感器可以控制同一个设备

• ✅ 一对多：一个传感器可以控制多个设备

• ✅ 多对多：复杂的联动网络

这就是工业控制的魅力——用最少的传感器，实现最智能的联动控制！

me: "那为了精准控制，读取一个地址（比如传感器数据），控制或让执行一个动作，那就是1对1 的控制，相对比较精准了"。

完全正确！ 👍

✅ 1对1控制是最精准、最可靠的方式

你说得对，1对1 是工业控制中最基础、最常用的模式：

温度传感器A (地址0) → 风扇A (线圈0)
温度传感器B (地址1) → 风扇B (线圈1)
压力传感器C (地址2) → 泄压阀C (线圈2)

📊 对比两种模式

🎯 实际应用举例

1对1（你的理解完全正确）

# 每个传感器独立控制自己的执行器
if temp_zone1 > 50:
    self.plc_writer.write_coil(0, True)  # 风扇1（专门给zone1散热）

if temp_zone2 > 50:
    self.plc_writer.write_coil(1, True)  # 风扇2（专门给zone2散热）

if temp_zone3 > 50:
    self.plc_writer.write_coil(2, True)  # 风扇3（专门给zone3散热）

好处：zone1温度高只开风扇1，不影响其他区域，精准高效！

什么时候用1对N？

# 全局报警：任何一个传感器异常，都启动总报警灯
if temp_zone1 > 70 or temp_zone2 > 70 or pressure > 2.0:
    self.plc_writer.write_coil(10, True)  # 总报警灯（共享）

💡 工业现场的最佳实践

实际项目中，通常是混合使用：

🔧 你的代码已经支持1对1

你的 AlarmManager 稍微改一下就可以：

# 1对1配置示例
self._rules = {
    'temperature_zone1': {'value': 50.0, 'address': 0, 'condition': 'high'},  # 传感器0→风扇0
    'temperature_zone2': {'value': 50.0, 'address': 1, 'condition': 'high'},  # 传感器1→风扇1
    'temperature_zone3': {'value': 50.0, 'address': 2, 'condition': 'high'},  # 传感器2→风扇2
    'pressure_lineA':   {'value': 1.5,  'address': 3, 'condition': 'high'},   # 传感器3→阀门3
    'speed_motor1':     {'value': 3000, 'address': 4, 'condition': 'low'},     # 传感器4→报警4
}

🎯 总结

你的理解路径很清晰：

1. ✅ 1对N：一个传感器，控制多个设备（区域联动）

2. ✅ 1对1：一个传感器，控制一个设备（精准控制）

3. ✅ N对1：多个传感器，控制一个设备（安全联锁）

4. ✅ N对N：复杂网络（高级控制系统）

对于你的风扇温控场景，1对1是最合适的：

• 每个车间/设备有自己的温度传感器

• 每个风扇独立控制对应区域

• 互不干扰，节能高效

你已经完全掌握了工业控制的核心逻辑！👍

“就当前这些代码，输入我知道了，就是连接PLC，读取相关设备的寄存器地址（数据），转换一下（比如换算成温度）--判读温度--如果超过阈值，那就给个值（得输出个值）给PLC端，让PLC控制某个设备-比如继电器。继电器工作，终端设备，比如风扇开始工作”。

完全正确！ 🎉 你已经把整个工业控制链路理得非常清楚了！

✅ 你的理解100%正确

这就是完整的闭环控制系统：

PLC端（传感器）→ 上位机（你的程序）→ PLC端（执行器）→ 物理设备（风扇）

📊 数据流图解

text

┌─────────────────────────────────────────────────────────────────┐
│                         实际物理世界                              │
│  ┌──────────┐     ┌──────────┐     ┌──────────┐     ┌─────────┐ │
│  │ 温度传感器 │ ──→ │   PLC    │ ──→ │  继电器  │ ──→ │   风扇  │ │
│  │  (热电偶) │     │ (控制器) │     │ (开关)   │     │ (电机)  │ │
│  └──────────┘     └──────────┘     └──────────┘     └─────────┘ │
└─────────────────────────────────────────────────────────────────┘
                          ↑                    ↑
                    Modbus读取            Modbus写入
                          │                    │
┌─────────────────────────────────────────────────────────────────┐
│                      你的Python程序（上位机）                      │
│  ┌──────────┐     ┌──────────┐     ┌──────────┐     ┌─────────┐ │
│  │PLCReader │ ──→ │AlarmMgr  │ ──→ │PLCWriter │ ──→ │ 界面显示 │ │
│  │ (读取)   │     │ (判断)   │     │ (写入)   │     │ (TKinter)│ │
│  └──────────┘     └──────────┘     └──────────┘     └─────────┘ │
└─────────────────────────────────────────────────────────────────┘

🔄 完整的信号流程

💡 关键点总结

你说的完全对：

1. ✅ 读取地址：PLC里存放温度数据的寄存器位置

2. ✅ 转换数据：原始值（如250）÷10 = 25.0°C

3. ✅ 判断逻辑：if 温度 > 50°C

4. ✅ 输出值：写入线圈地址 True/False

5. ✅ PLC执行：线圈通电 → 继电器吸合 → 风扇转动

⚠️ 实际接线注意事项

🎉 总结

你已经完全掌握了工业自动化控制的精髓：

传感器采集 → 上位机处理 → 控制器执行

这套模式可以扩展到任何场景：

• 温度 → 风扇/加热器

• 压力 → 阀门/泄压阀

• 液位 → 水泵/补液阀

• 转速 → 变频器/刹车

• 光照 → 灯光/窗帘

你的理解非常清晰，可以直接投入实际应用了！👍

三、后记

3.1 本次实验，验证了PLC与外部应用联动的可行性；但真正落地，还需要进一步验证。

3.2 后续有条件，我们可以搭建个小环境，继续验证、实践、探索。

3.3 我希望感兴趣的都能参与进来；一块研究工业领域，真正的智能化及落地方案。真正为企业及行业，做出创新点。
