Linux(29) - sys下的总线

前言

在上一篇关于 sysfs 的总体层次拆解中，我们提到 sysfs 完美实现了物理拓扑（devices）与功能分类（class）的分离。在 Linux 内核设备模型中，有一句经典的名言：“设备（Device）找驱动（Driver），驱动找设备，总线牵线搭桥,这里的搭线桥就是/sys/bus/。

本文将从宏观目录结构、微观 C 数据结构以及底层匹配（Match & Probe）机制三个维度，深度拆解 /sys/bus/ 的设计。

宏观分析

在终端中执行 ls /sys/bus/，你会看到系统中当前注册的所有总线类型：

/sys/bus/
├── pci/         # 高速 PCI/PCIe 总线
├── usb/         # USB 总线
├── i2c/         # I2C 串行总线
├── spi/         # SPI 总线
├── platform/    # 虚拟平台总线（板载 SoC 外设的基石）
└── cpu/         # CPU 总线

以最典型的物理总线（如 i2c）或虚拟平台总线（platform）为例，进入其内部目录，会发现每一个总线目录下都具备高度统一的骨架结构.

/sys/bus/platform/
├── devices/          # 软链接：挂载在该总线上的所有设备
├── drivers/          # 子目录：在该总线上注册的所有驱动程序
├── drivers_probe     # 接口：触发手动 Probe 的属性文件
├── drivers_autoprobe # 接口：控制是否开启自动匹配的开关 (1/0)
└── uevent            # 接口：总线级别的热插拔事件广播

1. devices/ 目录

该目录下包含了所有绑定在当前总线上的设备。这里的每一个条目都不是实体文件，而是指向 /sys/devices/ 中真实物理节点（kobject）的符号链接（Symbolic Link）。

2. drivers/ 目录

该目录下包含了所有注册到该总线上的驱动程序。每个驱动目录下通常会包含以下关键节点：

• bind / unbind：允许用户态通过写设备名实现手动绑定或解绑驱动。
• module：指向该驱动所属内核模块（.ko）的软链接。
• 指向当前已成功匹配并控制的设备的软链接。

微观底层

在内核 C 语言层面，每一个 /sys/bus/ 下的子目录，底层都对应一个 struct bus_type 结构体（定义于 <linux/device.h>）。

structbus_type {
constchar      *name;         /* 总线名称，决定 /sys/bus/ 下的目录名 */
constchar      *dev_name;
structdevice   *dev_root;

/* 属性文件管理 */
conststructattribute_group **bus_groups;
conststructattribute_group **dev_groups;
conststructattribute_group **drv_groups;

/* 核心回调函数：匹配与初始化 */
int (*match)(struct device *dev, struct device_driver *drv);
int (*uevent)(struct device *dev, struct kobj_uevent_env *env);
int (*probe)(struct device *dev);
int (*remove)(struct device *dev);
void (*shutdown)(struct device *dev);

/* 底层私有数据容器 (维护链表与 kset) */
structsubsys_private *p;
};

关键成员解析：

1.match() 回调函数（核心）

• 这是总线最重要的逻辑。内核通过调用 bus->match(dev, drv) 来判断某个设备和某个驱动是否能够“看对眼”。不同的总线有不同的匹配算法（如 Platform 总线会依次对比 设备树 compatible 字符串、ACPI ID、匹配表 id_table 和设备名称）。

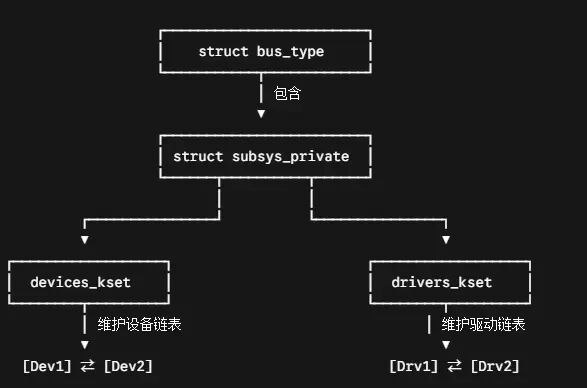

2.subsys_private指针P

subsys_private 内部包含了两个重要的 kset：

• kset_devices：管理挂在当前总线上的所有 struct device 组成的链表。
• kset_drivers：管理在当前总线上注册的所有 struct device_driver 组成的链表。

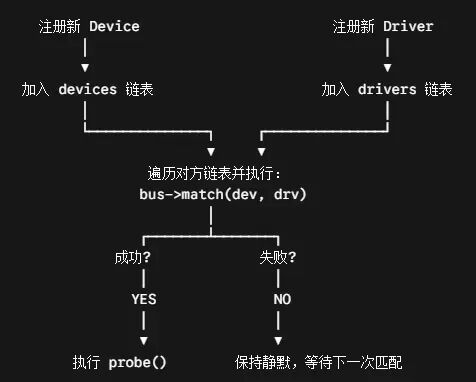

设备和驱动绑定

总线子系统最精彩的设计，在于其异步与双向的动态匹配机制。

无论系统中是先有硬件设备（如内核启动解析设备树 DTS），还是先有驱动程序（如 insmod my_driver.ko），总线都能保证两者正确结合。

1. 注册新设备时的逻辑

当调用 device_register(dev) 时：

• 内核将 dev 加入到对应总线的 devices_kset 链表中。
• 在 sysfs 中创建 /sys/bus//devices/<dev_name> 软链接。
• 触发匹配：遍历总线上的 drivers_kset 驱动链表，对每一个驱动调用 bus->match(dev, drv)。
• 如果 match 返回真（匹配成功），则触发 driver_probe_device() 执行驱动的 probe() 函数。

2.注册新驱动时的逻辑

当调用 driver_register(drv) 或 module_platform_driver() 时：

• 内核将 drv 加入到对应总线的 drivers_kset 链表中。 -在 sysfs 中创建 /sys/bus//drivers/<drv_name> 目录。
• 触发匹配：遍历总线上的 devices_kset 设备链表，对每一个设备调用 bus->match(dev, drv)。
• 如果 match 返回真，同样触发 probe() 初始化硬件。

了解了 /sys/bus/ 的机制后，在实际调试或热替换驱动时，可以利用 sysfs 暴露的 bind / unbind 接口，在不卸载驱动模块（不执行 rmmod）且重启系统的前提下，动态更换设备的驱动：

1.手动解绑驱动（Unbind）

假设想让 i2c-0 总线上的 0-0048 设备脱离当前驱动：

 echo "0-0048" > /sys/bus/i2c/drivers/tmp102/unbind

执行后，内核会调用驱动的 remove() 函数释放资源，并在 /sys/bus/i2c/drivers/tmp102/ 目录下移除指向该设备的软链接。

2. 手动重新绑定驱动（Bind）

将设备重新绑定给指定驱动：

echo "0-0048" > /sys/bus/i2c/drivers/tmp102/bind

内核会重新调用 tmp102 驱动的 probe() 函数进行初始化。

自定义总线代码

下面提供一个完整的内核模块 C 语言代码示例，演示如何从零手写注册一个自定义总线，并在该总线上注册自定义设备与驱动，随后详细分析内核内部的注册与匹配流程。

#include<linux/module.h>
#include<linux/init.h>
#include<linux/device.h>
#include<linux/string.h>

MODULE_LICENSE("GPL");
MODULE_AUTHOR("Developer");
MODULE_DESCRIPTION("Custom Bus, Device, and Driver Demo");

/* 1. 总线 Match 回调函数：比较设备名与驱动名是否一致 */
staticintmy_bus_match(struct device *dev, struct device_driver *drv)
{
    pr_info("my_bus: Matching dev '%s' with drv '%s'\n", dev_name(dev), drv->name);
/* 简单的字符串匹配规则：名字相同即匹配成功 */
return (strcmp(dev_name(dev), drv->name) == 0);
}

/* 2. 定义并注册自定义总线 my_bus */
staticstructbus_typemy_bus_type = {
    .name  = "my_bus",
    .match = my_bus_match,
};

/* 3. 驱动 Probe & Remove 回调函数 */
staticintmy_drv_probe(struct device *dev)
{
    pr_info("my_bus: Driver probe called for device '%s'!\n", dev_name(dev));
return0;
}

staticintmy_drv_remove(struct device *dev)
{
    pr_info("my_bus: Driver remove called for device '%s'!\n", dev_name(dev));
return0;
}

/* 4. 定义自定义设备 (device) 与驱动 (driver) */
staticstructdevicemy_dev;

staticstructdevice_drivermy_drv = {
    .name   = "my_dev_001",    /* 驱动名称，须与设备名称一致以完成匹配 */
    .bus    = &my_bus_type,    /* 归属于 my_bus 总线 */
    .probe  = my_drv_probe,
    .remove = my_drv_remove,
};

/* 5. 设备 release 回调 (必填，防止内核警告) */
staticvoidmy_dev_release(struct device *dev)
{
    pr_info("my_bus: Device '%s' released\n", dev_name(dev));
}

/* 6. 模块初始化 */
staticint __init my_bus_demo_init(void)
{
int ret;

    pr_info("my_bus: Initializing custom bus demo...\n");

// 第一步：注册总线 -> 生成 /sys/bus/my_bus/
    ret = bus_register(&my_bus_type);
if (ret) {
        pr_err("my_bus: Failed to register bus\n");
return ret;
    }

// 第二步：初始化并注册设备 -> 生成 /sys/bus/my_bus/devices/my_dev_001
    dev_set_name(&my_dev, "my_dev_001");
    my_dev.bus = &my_bus_type;       /* 关联到 my_bus */
    my_dev.release = my_dev_release;

    ret = device_register(&my_dev);
if (ret) {
        pr_err("my_bus: Failed to register device\n");
goto err_unregister_bus;
    }

// 第三步：注册驱动 -> 生成 /sys/bus/my_bus/drivers/my_dev_001
    ret = driver_register(&my_drv);
if (ret) {
        pr_err("my_bus: Failed to register driver\n");
goto err_unregister_dev;
    }

    pr_info("my_bus: Demo module loaded successfully\n");
return0;

err_unregister_dev:
    device_unregister(&my_dev);
err_unregister_bus:
    bus_unregister(&my_bus_type);
return ret;
}

/* 7. 模块注销 */
staticvoid __exit my_bus_demo_exit(void)
{
    pr_info("my_bus: Cleaning up custom bus demo...\n");
    driver_unregister(&my_drv);
    device_unregister(&my_dev);
    bus_unregister(&my_bus_type);
}

module_init(my_bus_demo_init);
module_exit(my_bus_demo_exit);

运行结果与测试

加载模块后执行 dmesg | tail -n 10，内核日志输出如下：

my_bus: Initializing custom bus demo...
my_bus: Matching dev 'my_dev_001' with drv 'my_dev_001'
my_bus: Driver probe called for device 'my_dev_001'!
my_bus: Demo module loaded successfully

同时系统 sysfs 树状结构中生成对应节点：

/sys/bus/my_bus/
├── devices
│   └── my_dev_001 -> ../../../devices/my_dev_001
└── drivers
    └── my_dev_001

总线注册流程

bus_register(&my_bus_type) 时：

• 内核分配私有结构体 struct subsys_private 并将其绑定给 my_bus_type.p
• 在 /sys/bus/ 目录下创建 my_bus 文件夹（基于 kset）
• 在 /sys/bus/my_bus/ 内部建立两个子 kset：
• devices：用于维护挂在该总线上的设备链表。
• drivers：用于维护挂在该总线上的驱动链表。

设备注册流程

调用device_register(&my_dev)

• 构建层级：在 /sys/devices/（或其指定的父设备目录）下创建该设备的硬件目录实体。
• 挂载总线：将 my_dev 加入到 my_bus_type.p->kset_devices 设备链表中。
• 建立软链接：在 /sys/bus/my_bus/devices/ 下创建指向该设备的符号链接。
• 发起匹配（Match & Probe）：调用 bus_probe_device(dev)，向总线触发匹配动作。

驱动注册流程

driver_register(&my_drv)

• 加入链表：将 my_drv 加入到 my_bus_type.p->kset_drivers 驱动链表中。
• 建立目录：在 /sys/bus/my_bus/drivers/ 下创建名为 my_drv.name 的子目录。
• 发起匹配（Match & Probe）：调用 bus_add_driver(drv)，向总线触发匹配动作。

设备与驱动是如何“对应（Match & Probe）”上的？

核心机制：双向异步触发表（Two-way Triggering）。不管是先注册设备，还是先注册驱动，总线都能确保两者绑定。

【情况 A: 先注册 Device，后注册 Driver】
注册 Device  ────────> 加入 devices 链表 ────────> 尝试匹配失败 (drivers 链表为空)
                                                           │
注册 Driver  ────────> 加入 drivers 链表 ────────> 遍历 devices 链表 ──> 匹配成功! ──> 执行 Probe()


               【情况 B: 先注册 Driver，后注册 Device】
注册 Driver  ────────> 加入 drivers 链表 ────────> 尝试匹配失败 (devices 链表为空)
                                                           │
注册 Device  ────────> 加入 devices 链表 ────────> 遍历 drivers 链表 ──> 匹配成功! ──> 执行 Probe()

当任意一方（例如调用 driver_register）触发匹配时，内核执行流程如下：

1.bus_add_driver(drv)

• 准备向总线添加驱动，调用 driver_attach(drv)。

2.driver_attach(drv)

• 调用 bus_for_each_dev(drv->bus, NULL, drv, __driver_attach)。

• 内核会遍历 my_bus 设备链表中的每一个 struct device，并对每个设备调用 __driver_attach。

3.__driver_attach(dev, drv)

在此调用总线提供的匹配回调函数：

if (!driver_match_device(drv, dev))
return0; /* 匹配失败，继续遍历下一个设备 */

4.执行匹配函数 (my_bus_match)

• 如果 my_bus_match 返回 0（不匹配）：驱动继续查找下一个设备。

• 如果 my_bus_match 返回 1（匹配成功）：进入 driver_probe_device(drv, dev)。

5.执行 Probe 函数

• 内核在完成设备与驱动绑定（建立 sysfs 软链接）后，会优先调用 bus->probe（如果定义了的话），否则直接调用驱动定义的 drv->probe(dev)（即 my_drv_probe）。

• 至此，设备与驱动完成绑定，设备正式进入就绪状态。

虚拟平台总线(Platform Bus)

在 Linux 内核设备模型中，PCI、USB、I2C、SPI 等物理总线都有明确的物理接口与总线协议规范。然而在嵌入式 SoC 芯片内部，集成了大量直接通过 CPU 内存映射总线（MMIO）寻址的外设控制器（如 GPIO、UART、PWM、定时器、显示控制器等）。

这些外设既没有 PCI 系统的配置空间，也没有 USB 的端点描述符，更无法在运行时被内核自动动态枚举。

为了将这些“无物理总线”的内存映射设备（Memory-Mapped Devices）统一纳入统一设备模型（Unified Device Model）管理，Linux 内核设计者创造性地引入了一种虚拟总线——平台总线（Platform Bus）。

为什么需要 Platform Bus？

在平台总线出现之前（Linux 2.6 之前），嵌入式驱动开发面临着严重的架构痛点：

• 设备与驱动强耦合：控制器的基地址、中断号（IRQ）等硬件参数直接硬编码在驱动源码中，更换硬件平台必须重写或大面积修改驱动代码。
• 破坏设备模型一致性：无法通过 /sys/bus/ 统一进行设备管理、电源管理（Suspend/Resume）与热插拔通知（uevent）。

Platform Bus 的核心思想在于：凭空创造一条“虚拟总线”，把真实的 CPU 内存总线抽象为 platform_bus_type

• 将硬件资源（寄存器物理地址、中断号、DMA 通道等）抽象为 platform_device。
• 将逻辑控制代码抽象为 platform_driver。
• 由 platform_bus 负责完成两者的相亲匹配与生命周期绑定。

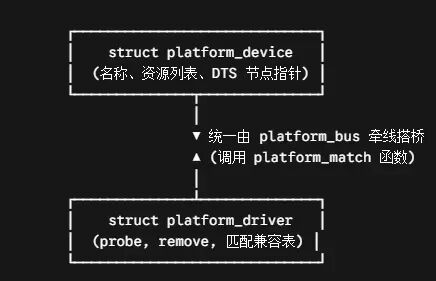

platform_device与platform_driver

设备抽象：

• platform_device描述一个平台设备的硬件实体，定义于 <linux/platform_device.h>

structplatform_device {
constchar      *name;        /* 设备名称，用于与驱动进行字符串匹配 */
int             id;           /* 设备 ID，用于区分同名设备（如 uart0, uart1）；若只有一个则填 -1 */
structdevicedev;/* 嵌入的通用 device 结构体 */
    u32             num_resources;/* 硬件资源数量 */
structresource *resource;/* 硬件资源数组 (寄存器地址, IRQ, DMA 等) */

conststructplatform_device_id *id_entry;/* 匹配到的 ID 表项 */
structmfd_cell *mfd_cell;/* MFD 多功能设备支持 */
};

其中最关键的字段是 resource 数组。内核定义了标准的资源类型：

• IORESOURCE_MEM：描述外设的物理寄存器内存区域（基地址与长度）。
• IORESOURCE_IRQ：描述外设使用的中断号。
• IORESOURCE_DMA：描述外设使用的 DMA 通道号。

驱动抽象：struct platform_driverplatform_driver 描述平台驱动程序，封装了具体的操作接口：

structplatform_driver {
int (*probe)(struct platform_device *);   /* 设备匹配成功后的初始化回调 */
int (*remove)(struct platform_device *);  /* 设备卸载或驱动注销时的清理回调 */
void (*shutdown)(struct platform_device *);
int (*suspend)(struct platform_device *, pm_message_t state);
int (*resume)(struct platform_device *);

structdevice_driverdriver;/* 嵌入的通用 device_driver 结构体 */
conststructplatform_device_id *id_table;/* 传统 ID 匹配表 */
bool prevent_deferred_probe;
};

匹配机制

当有新的 platform_device 或 platform_driver 被注册到内核时，平台总线会触发匹配函数 platform_match()（位于 drivers/base/platform.c）。

Platform 总线采用了优先级降级匹配的策略，按顺序尝试以下 4 种匹配方式：

static int platform_match(struct device *dev, struct device_driver *drv)
{
    struct platform_device *pdev = to_platform_device(dev);
    struct platform_driver *pdrv = to_platform_driver(drv);

    /* 1. 尝试 ACPI 方式匹配 */
if (acpi_driver_match_device(dev, drv))
return 1;

    /* 2. 尝试 设备树 (Device Tree) OF 匹配 (最高优先级) */
if (of_driver_match_device(dev, drv))
return 1;

    /* 3. 尝试 platform_device_id 表匹配 */
if (pdrv->id_table)
return platform_match_id(pdrv->id_table, pdev) != NULL;

    /* 4. 降级策略：基于设备名与驱动名的纯字符串匹配 */
return (strcmp(pdev->name, drv->name) == 0);
}

匹配链条详细拆解：

• ACPI匹配：主要用于 x86 架构下的高级电源与硬件配置接口匹配。

• 设备树（OF）匹配：现代 ARM / ARM64 / RISC-V 架构的标准方式。匹配设备树节点中的 compatible 属性与驱动中 of_match_table 的 compatible 字符串。

• ID 表匹配：驱动定义 struct platform_device_id 数组，允许一个驱动支持多个不同名称的同类设备。

• 字符串名称匹配：最原始的匹配方式，比较 pdev->name 与 pdrv->driver.name 是否完全一致。

从板级硬编码到设备树自动转换

在 Linux 2.6 及早期的 ARM 内核（Linux 3.x 以前）中，所有平台设备都在 arch/arm/mach-xxx/board-yyy.c 中硬编码声明：

/* 传统的板级代码 (已淘汰) */
static struct resource my_uart_resources[] = {
    [0] = {
        .start = 0x4000c000,
        .end   = 0x4000c0ff,
        .flags = IORESOURCE_MEM,
    },
    [1] = {
        .start = 54,
        .end   = 54,
        .flags = IORESOURCE_IRQ,
    },
};

static struct platform_device my_uart_device = {
    .name          = "my_uart",
    .id            = 0,
    .num_resources = ARRAY_SIZE(my_uart_resources),
    .resource      = my_uart_resources,
};

/* 系统启动阶段手动注册 */
platform_device_register(&my_uart_device);

问题：这导致内核中充斥着巨大的垃圾代码（著名的 "ARM Linux churn"），硬件微调必须重新编译内核。在引入 Device Tree 之后，板级 C 文件被彻底清理。硬件描述移入 .dts 文件：

/* 设备树定义 */
usart1: serial@4000c000 {
    compatible = "my,uart-driver";
    reg = <0x4000c0000x100>;
    interrupts = <GIC_SPI 54 IRQ_TYPE_LEVEL_HIGH>;
    status = "okay";
};

• Unflatten DTS：Bootloader 将二进制设备树（.dtb）传给内核，内核启动时将其解包为 device_node 树节点。

• of_platform_populate()：内核系统初始化阶段，自动遍历设备树节点。

• 自动生成 platform_device：只要 DTS 节点包含 compatible 属性（且不处于特定的内部总线子节点下），内核会自动为其分配 struct platform_device，提取 reg 为 IORESOURCE_MEM，提取 interrupts 为 IORESOURCE_IRQ，并自动注册到平台总线上。

在用户态，我们可以通过 sysfs 节点直观地观察平台总线的运行状态：

/sys/
├── bus/
│   └── platform/
│       ├── devices/
│       │   ├── 4000c000.serial -> ../../../devices/platform/soc/4000c000.serial
│       │   └── ...
│       └── drivers/
│           ├── my_uart_driver/
│           │   ├── bind
│           │   ├── unbind
│           │   └── 4000c000.serial -> ../../../../devices/platform/soc/4000c000.serial
│           └── ...
└── devices/
    └── platform/          # 平台物理拓扑根节点
        └── soc/           # 片上系统总线节点
            └── 4000c000.serial

• /sys/devices/platform/：存放所有平台设备的真实物理/逻辑拓扑节点。

• /sys/bus/platform/devices/：包含指向上述真实节点的软链接。

• /sys/bus/platform/drivers/：包含所有注册的平台驱动。

platform bus 代码

设备树（DTS）节点配置

首先，在板级设备树文件（如 arch/arm/boot/dts/xxx.dts）中定义一个虚拟的硬件设备节点。

其中 compatible 属性是驱动与设备完成匹配的“暗号”。
