　　PipeWire Graph可以统一管理音频、视频和蓝牙设备，但是ALSA、V4L2、libcamera和BlueZ提供的接口并不相同，这些底层能力不能直接成为Graph里的Device和Node。

　　SPA负责把这些能力接入PipeWire，它使用插件库提供具体实现，再通过Factory找到实现类型、创建Handle实例并取得统一接口。那么，Factory、Handle和接口如何把ALSA播放能力变成PipeWire可以使用的Node？本篇以ALSA设备插件为例。

1

SPA负责什么？

　　SPA全称Simple Plugin API，可以理解为PipeWire用来接入底层媒体能力的一套插件和接口层。ALSA负责音频设备访问，V4L2和libcamera负责视频设备，BlueZ负责蓝牙能力，SPA插件把这些后端能力整理成统一的Device、Node等接口，再交给PipeWire组织成媒体对象。

　　SPA解决的是底层能力如何被PipeWire使用，它不选择默认输出设备，也不决定播放流应该连接到哪个设备。WirePlumber负责设备和连接策略，PipeWire负责对象与Graph运行，SPA插件提供这些对象背后的底层实现。

2

Factory、Handle和interface是什么关系？

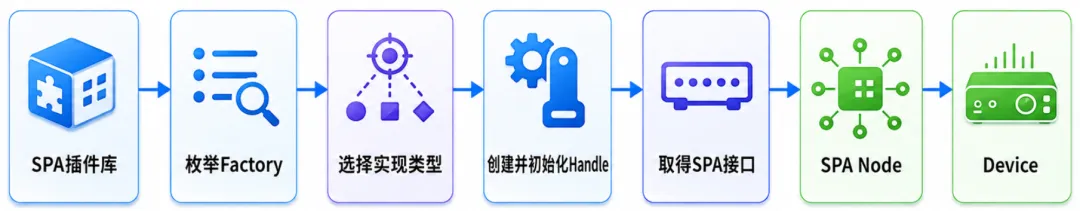

　　一个SPA动态库可以提供多个实现，Factory描述其中一种实现类型。spa_handle_factory结构体保存name、get_size、init和enum_interface_info，其中name用于标识实现，其他成员负责计算实例空间、初始化实例并说明这个实例能够提供哪些接口。

　　Handle是按照Factory描述分配并初始化的实现实例，它保存当前实例的运行状态和接口入口。Factory保存的是实现描述，具体设备路径、循环接口和日志支持等信息会在Handle初始化时传入，因此同一个Factory可以根据不同属性创建不同实例。

　　interface是PipeWire真正使用的能力入口，Handle初始化完成后，调用方通过spa_handle_get_interface()按接口类型取得SPA Node或SPA Device，后续不需要理解ALSA、V4L2和BlueZ各自的内部实现，只需要使用对应interface的方法。

　　这条关系中，插件库是实现集合，Factory是实现说明，Handle是已经初始化的实例，接口是实例对外提供的能力。PipeWire取得SPA接口后，再创建自己的Node或Device，并把SPA实现绑定到对应对象上。

3

PipeWire如何找到SPA插件？

　　PipeWire创建pw_context时读取context.spa-libs配置，这个配置把Factory名称规则映射到SPA插件库。例如api.alsa.*对应alsa/libspa-alsa，api.v4l2.*对应v4l2/libspa-v4l2，api.libcamera.*和api.bluez5.*也分别指向自己的插件库。

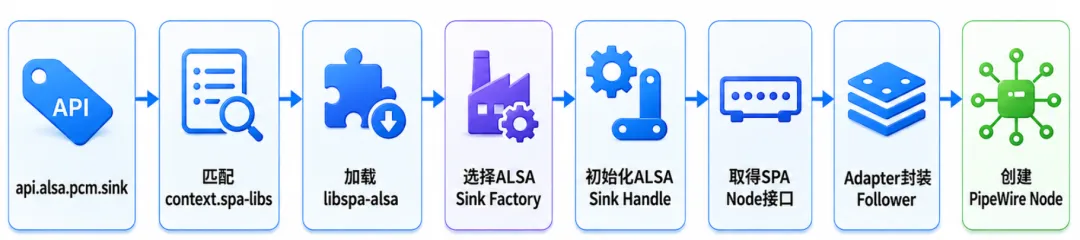

　　当创建端给出factory.name=api.alsa.pcm.sink时，pw_context_load_spa_handle()先根据这个属性值找到alsa/libspa-alsa，再由pw_load_spa_handle()打开动态库并取得spa_handle_factory_enum()入口。这个入口会依次返回库中的Factory，PipeWire比较Factory的name成员，直到找到名称为api.alsa.pcm.sink的实现。

spa_handle_factory_enum()是插件库提供的枚举入口，它本身不是Factory。以ALSA插件为例，同一个库可以枚举录音、播放、设备监控和其他ALSA实现，调用方通过Factory名称选择当前需要的类型。

4

ALSA底层能力如何变成PipeWire Node的？

　　PipeWire找到api.alsa.pcm.sink对应的Factory后，先调用spa_handle_factory_get_size()取得实例需要的空间，再分配Handle并调用spa_handle_factory_init()完成初始化。设备路径等实例属性在这一步传入，所以api.alsa.pcm.sink表示ALSA播放实现类型，不表示某个具体PCM设备。

　　ALSA Sink Factory初始化Handle时，会建立SPA Node接口和播放端状态，并把Handle的get_interface入口设置好。Handle准备完成后，spa_handle_get_interface()取得SPA_TYPE_INTERFACE_Node对应的SPA Node，这个接口提供参数配置、Port能力和数据处理等统一方法。

　　此时得到的仍然是SPA Node接口。在常用的ALSA设备路径中，PipeWire的Adapter Factory把这个接口作为Follower交给pw_adapter_new()，再创建并注册PipeWire Node。到了这里，ALSA播放能力才进入PipeWire对象体系，后续才能作为设备Node参与Graph连接和运行。

　　ALSA设备监控使用的api.alsa.enum.udev也遵循同一套机制，只是Handle对外提供SPA Device接口，上层再根据设备信息组织Device和Node。

       V4L2、libcamera和BlueZ虽然实现不同，但都可以通过插件库、Factory、Handle和接口进入PipeWire层。

5

总结

　　SPA是PipeWire接入底层媒体能力的插件和接口层，PipeWire根据Factory名称找到插件库，从库中选择对应Factory，再由Factory分配并初始化Handle，最后从Handle取得SPA Device接口。

　　Factory标识一种实现，Handle表示已经创建的实例，interface提供统一能力，PipeWire再把SPA接口绑定到自己的Node或Device。理解这四层关系链路，可以判断问题发生在插件库加载、Factory匹配、Handle初始化，还是SPA接口进入PipeWire阶段。
