Linux(34)-单总线

背景

在嵌入式 Linux 开发中，我们经常会遇到 I2C、SPI、UART、CAN 等总线。

但还有一种非常特殊的总线：1-Wire（单总线） 它的特点非常直接：一根数据线，就可以挂载多个设备。Linux 并不是简单地提供一个“GPIO 读写接口”来操作 1-Wire，而是专门设计了一套 W1（1-Wire）子系统其具体框架如下。

概念

1-Wire 是一种典型的 Master-Slave（主从）总线协议。

                 +----------------+
                 |     Linux      |
                 |      CPU       |
                 +-------+--------+
                         |
                         | GPIO
                         |
=========================+======================  1-Wire DATA
                         |
             +-----------+-----------+
             |           |           |
          DS18B20     DS18B20     DS18B20
          Sensor #1   Sensor #2   Sensor #3

它和 I2C 最大的区别之一就是：

I2C：

SCL ───────────────────────────────
SDA ───────────────────────────────

至少需要两根信号线。


1-Wire：

DATA ──────────────────────────────

只需要一根数据线。

严格来说，实际物理连接通常还需要：

DATA
GND

因此 Linux 内核文档也将它描述为：single signal wire plus ground，即一根信号线加地线。

为什么会出现单总线？

这是理解 1-Wire 最重要的问题。我们先假设你设计一个非常简单的嵌入式设备。CPU 需要连接：

• 温度传感器
• 湿度传感器
• 按键
• EEPROM
• RTC
• ADC

传统方式可能需要：

• I2C:SCL、SDA
• SPI：SCLK、MOSI、MISO、CS
• UART：TX、RX

对于资源非常紧张的 MCU 来说，GPIO 和 PCB 走线都可能成为问题。于是就产生了一个非常朴素的需求：

能不能只使用一根数据线，同时连接多个低速外设？

1-Wire 就是为这种场景设计的。

1-Wire 的核心价值

极少的硬件引脚

最典型的 DS18B20：

MCU
 |
 GPIO
 |
 DATA
 |
 +-------- DS18B20

一个 GPIO 就可以作为整个总线的物理接口。

一个总线可以挂多个设备

例如：

                +---- DS18B20 #1
                |
GPIO -----------+---- DS18B20 #2
                |
                +---- DS18B20 #3
                |
                +---- DS18B20 #4

这时候最大的问题就来了：

既然只有一根线，Linux 怎么知道现在应该和哪一个设备通信？

答案就是：每一个 1-Wire 设备都有自己的唯一 ROM ID。

1-Wire 为什么能够区分多个设备？

一个典型的 1-Wire ROM ID 是 64 bit。可以理解为：

┌────────────┬──────────────────────────────┬───────────┐
│ Family Code│          Serial Number       │   CRC     │
│   8 bit    │             48 bit          │   8 bit   │
└────────────┴──────────────────────────────┴───────────┘

Linux 内核中的 struct w1_reg_num 也是按照来描述这个设备标识的。：

family
id
crc

例如某个 DS18B20：

28-0123456789ab

这里可以理解为：

28
│
└── Family Code
    表示 DS18B20 家族


0123456789ab
│
└── 设备唯一序列号

所以当总线上挂了：

28-AAAA...
28-BBBB...
28-CCCC...

Linux 就可以同时管理三个设备。

“既然 1-Wire 是总线，是不是设备树里应该把 DS18B20 直接写进去？1-Wire 的核心特点是：

总线启动
   ↓
搜索总线
   ↓
发现设备
   ↓
得到 ROM ID
   ↓
根据 Family Code 找驱动

也就是说：1-Wire 设备本身具有动态发现的特点。

Linux W1 Core 会周期性执行总线搜索，发现设备之后，再根据设备 Family Code 匹配对应的 family driver。

架构分析

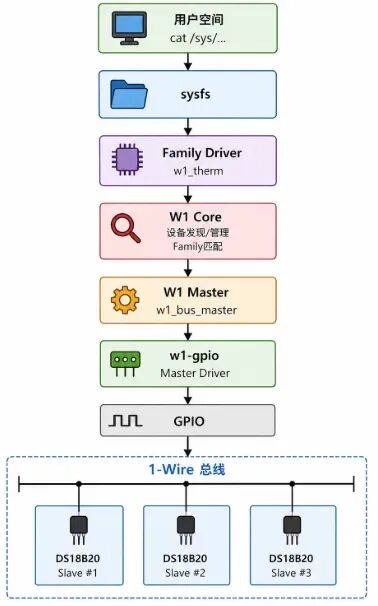

核心层 (W1 Core)

• 职责：维护 Master 与 Slave 设备链表，提供统一的读写接口（如重置总线、写字节、读字节），并由后台内核线程（w1_process）定期执行总线扫描（Search ROM 过程）。

• 自动发现机制：单总线设备都有一个唯一的 64 位 ROM ID（前 8 位为 Family ID，如 DS18B20 的 0x28）。内核扫描到设备后，根据 Family ID 匹配对应的 Slave 驱动程序。

主机控制器层 (W1 Master Driver)

• 职责：抽象底层硬件对于总线时序的控制。

• 数据结构：struct w1_bus_master 包含了具体的操作函数指针（Reset、Read Bit、Write Bit 或 Read Byte、Write Byte）。

实现方式：

• 软件模拟 (Bit-Banging)：最常见的方式是使用 GPIO 模拟时序（驱动为 w1-gpio），对定时精度要求极高（微秒级）。

• 硬件控制器：使用专用芯片（如 DS2482 I2C-to-W1 或 DS2490 USB-to-W1）卸载 CPU 的时序等待。

从设备驱动层 (W1 Slave Driver)

• 职责：解析特定硬件的功能逻辑。
• 数据结构：struct w1_family 和 struct w1_family_ops。
• 驱动注册：驱动通过 w1_register_family() 注册其支持的 Family ID。匹配成功后，内核建立 Slave 设备并导出 sysfs 节点。

sysfs 文件系统接口

Linux W1 架构将设备信息暴露在 /sys/bus/w1/ 目录下：

• /sys/bus/w1/masters/w1_bus_master1/：展示 Master 状态，可手动写入触发搜寻（如 echo 1 > w1_master_search）。

• /sys/bus/w1/devices/：列出所有挂载在总线上的设备，目录名通常为 <family_id>-<64bit_unique_id>（例如 28-0000080172bf）。

• 读取数据：以 DS18B20 为例，直接读取设备目录下的 w1_slave 文件即可获得原始数据与解析出的温度值：

cat /sys/bus/w1/devices/28-0000080172bf/w1_slave
# 输出示例：
# 72014b467f ff 0e 1057 : crc=57 YES
# 72014b467f ff 0e 1057 t=23125  <-- 温度 23.125 °C

核心函数

用户空间层（User Space）

交互机制：用户态执行 cat w1_slave 时，会触发底层 struct w1_family_ops 中注册的 read_bin 回调函数，最终通过 Master 的硬件操作完成数据读取。

W1 Core（核心层）

核心层是整个子系统的大脑，负责设备发现、匹配、通信调度、Netlink 消息等。以下是核心层的关键结构体：

1. struct w1_master —— 总线主设备描述符

// include/linux/w1.h
structw1_master {
structlist_headw1_master_entry;// 链入全局 master 列表
structmodule *owner;// 模块所有者
char name[W1_MAXNAMELEN];          // 总线名称（如 "w1_bus_master1"）

structmutexlist_mutex;// 保护从设备列表的互斥锁
structlist_headslist;// 该 master 下挂载的所有 slave 链表

int max_slave_count;               // 允许挂载的最大从设备数
int slave_count;                   // 当前已发现的从设备数
int slave_ttl;                     // slave 生存时间（未找到则递减，归零则移除）

    u32 id;                            // master 唯一标识（总线编号）
int search_count;                  // 搜索次数配置（-1 表示无限循环）

atomic_t refcnt;                   // 引用计数
void *priv;                        // 私有数据指针

int enable_pullup;                 // 是否启用强上拉
int pullup_duration;               // 强上拉持续时间（ms）

structtask_struct *thread;// 搜索线程（周期性执行 0xF0 搜索命令）
structmutexmutex;// master 操作互斥锁
structmutexbus_mutex;// 总线访问互斥锁

structdevicedev;// 内嵌的 Linux device 对象
structw1_bus_master *bus_master;//  指向底层硬件控制器的操作接口

    u32 seq;                           // 事件序列号
};

核心职责：每个注册的 Master 对应一个 w1_master 实例。核心层会为其创建一个内核线程（w1_search_process），周期性地向总线发送搜索命令（0xF0），发现新设备后创建对应的 w1_slave。

• 2.struct w1_slave —— 从设备描述符

structw1_slave {
structmodule *owner;// 模块所有者
char name[W1_MAXNAMELEN];                // ASCII 格式的设备 ID（如 "28-000005e2d31b"）
structlist_headw1_slave_entry;// 链入 master->slist 的节点

structw1_reg_numreg_num;//  设备注册编号（family + id + crc）
atomic_t refcnt;                         // 引用计数
int ttl;                                 // 生存时间计数器
unsignedlong flags;                     // 状态标志（W1_SLAVE_ACTIVE / W1_SLAVE_DETACH）

structw1_master *master;// 所属的 master
structw1_family *family;// 所属的设备家族
void *family_data;                       // 家族驱动的私有数据

structdevicedev;// 内嵌的 Linux device（用于 sysfs 注册）
};

核心职责：代表总线上的一个物理从设备。其 reg_num 中包含了 64 位 ROM 编码，核心层据此进行设备匹配。

• 3.struct w1_family + struct w1_family_ops —— 设备家族定义

structw1_family {
int family;                              // 家族编号（如 0x28 = DS18B20 温度传感器）
structw1_family_ops *fops;//   家族操作函数集
structmodule *owner;// 模块所有者
};

structw1_family_ops {
int  (*add_slave)(struct w1_slave *);          // slave 添加时回调
void (*remove_slave)(struct w1_slave *);       // slave 移除时回调
ssize_t (*read_bin)(struct w1_slave *, char *, size_t, loff_t); // 二进制数据读取
ssize_t (*write_bin)(struct w1_slave *, constchar *, size_t, loff_t); // 二进制数据写入
};

核心职责：这是 Core 层与 Slave 驱动层的桥梁。当搜索到一个新设备后，核心层读取其 ROM 的 family 字节（如 DS18B20 的 0x28），然后通过 w1_family 注册表查找对应驱动，调用 add_slave 完成绑定。

-4. struct w1_reg_num —— 设备 64 位 ROM 编码

structw1_reg_num {
union {
        u64 rn;
struct {
            u64 family : 8;    // 设备类型（如 0x28=温度，0x26=EEPROM）
            u64 id : 48;       // 唯一序列号
            u64 crc : 8;       // CRC 校验码
        };
    };
};

1. struct w1_bus_type —— 总线类型

struct bus_type w1_bus_type = {
    .name  = "w1",
    .match = w1_match,         // 设备与驱动的匹配函数
    .uevent = w1_uevent,
};

设备层 / 控制器层（W1 Slave + W1 Master）

• 1.W1 Slave（设备层）—— 以 w1_therm 为例 设备层不需要直接操作总线时序，只需实现 w1_family_ops 的回调即可：

staticstructw1_familyw1_therm_family_DS18B20 = {
    .family = W1_THERM_DS18B20,   // 0x28
    .fops   = &w1_therm_fops,
};

staticstructw1_family_opsw1_therm_fops = {
    .add_slave    = w1_therm_add_slave,
    .remove_slave = w1_therm_remove_slave,
    .read_bin     = w1_therm_read_bin,   // 响应用户的 cat w1_slave
};

• 2.W1 Master（控制器层）—— 以 w1-gpio / ds2490 为例

控制器层的核心结构体是 w1_bus_master：

structw1_bus_master {
void *data;                       // 私有数据（如 GPIO 号、USB 设备指针）

/* 位级操作（最基础，未实现高层接口时 core 层会用它们模拟） */
    u8  (*read_bit)(void *data);
void (*write_bit)(void *data, u8 bit);

/* 读写一体操作（推荐实现，效率更高） */
    u8  (*touch_bit)(void *data, u8 bit);

/* 字节级操作 */
    u8  (*read_byte)(void *data);
void (*write_byte)(void *data, u8 byte);

/* 块级操作 */
    u8  (*read_block)(void *data, u8 *buf, int len);
void (*write_block)(void *data, const u8 *buf, int len);

/* 搜索时的三态操作（用于 1-Wire 搜索算法） */
    u8  (*triplet)(void *data, u8 dbit);

/* 总线复位 */
    u8  (*reset_bus)(void *data);

/* 强上拉控制（用于寄生供电设备如 DS18B20） */
    u8  (*set_pullup)(void *data, int delay);

/* 硬件搜索（专有芯片可硬件加速搜索，GPIO 方案一般不实现） */
void (*search)(void *data, struct w1_master *master,
                   u8 search_type, w1_slave_found_callback cb);
};

w1-gpio 实现示例（简化的 GPIO 方案）

// drivers/w1/masters/w1-gpio.c
staticvoidw1_gpio_write_bit(void *data, u8 bit){
structw1_gpio_platform_data *pdata = data;
if (bit)
        gpio_set_value(pdata->pin, 1);  // 释放总线
else
        gpio_set_value(pdata->pin, 0);  // 拉低总线
    udelay(2);                          // 满足时序要求
}

static u8 w1_gpio_read_bit(void *data){
structw1_gpio_platform_data *pdata = data;
    u8 bit = gpio_get_value(pdata->pin);
    udelay(10);
return bit;
}

// 注册到 core 层
staticstructw1_bus_masterw1_gpio_bm = {
    .data       = &pdata,
    .read_bit   = w1_gpio_read_bit,
    .write_bit  = w1_gpio_write_bit,
    .reset_bus  = w1_gpio_reset_bus,
// ...
};
w1_add_master_device(&w1_gpio_bm);

硬件总线层（GPIO / 专有芯片）

这一层不涉及特定结构体，是物理层的实现方式：

数据流向总结

用户 cat /sys/bus/w1/devices/28-xxx/w1_slave
         │
         ▼
  w1_therm_fops.read_bin()          ← W1 Slave 设备层
         │
         ▼
  w1_read_block() / w1_write_block() ← W1 Core 核心层
         │
         ▼
  w1_bus_master->read_block()       ← W1 Master 控制器层
         │
         ▼
  GPIO拉低/拉高 或 I2C写DS2482       ← 硬件总线层

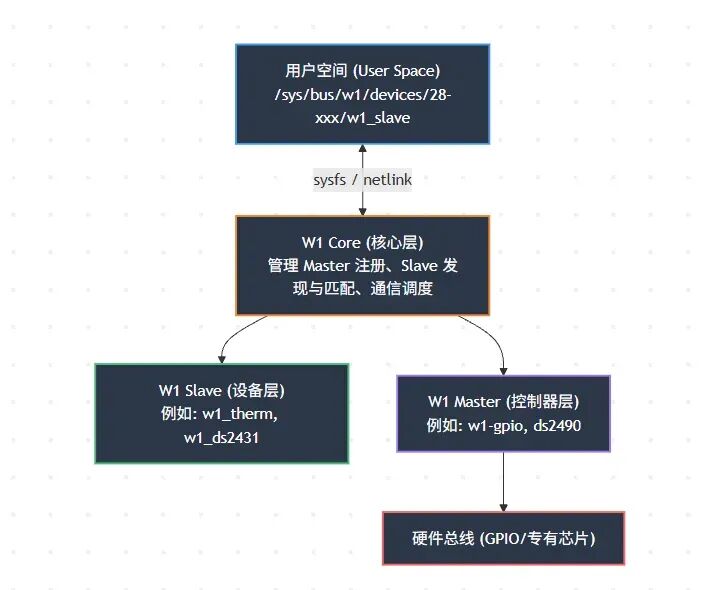

四层结构体关系图

┌─────────────────────────────────────────────────────┐
│  用户空间                                              │
│  cat w1_slave → sysfs read → family_ops->read_bin   │
├─────────────────────────────────────────────────────┤
│  W1 Core（核心层）                                    │
│  w1_master ──管理──▶ w1_slave（多个）                │
│     │                          │                      │
│     │ 指向                    │ 指向                  │
│     ▼                          ▼                      │
│  w1_bus_master             w1_family                  │
├─────────────────────────────────────────────────────┤
│  W1 Slave 设备层           W1 Master 控制器层          │
│  w1_therm/w1_ds2431         w1_bus_master 实现         │
│  (实现 family_ops)          (实现 read_bit/write_bit) │
├─────────────────────────────────────────────────────┤
│  硬件总线层：GPIO / DS2482(I2C) / DS2490(USB)         │
└─────────────────────────────────────────────────────┘

例子分析

一、硬件连接与设下面以 w1-gpio（纯 GPIO 位模拟）+ DS18B20 温度传感器 为例，从设备树到最终读取温度数据，逐层、逐函数地完整分析整个流程。

一、硬件连接与设备树配置

物理连接

  SoC                          DS18B20
 ┌──────┐                    ┌──────────┐
 │ 3.3V ├──── 上拉电阻 ────── ┤ VDD      │
 │      │      (4.7kΩ)       │          │
 │GPIO12├────────────────────┤ DQ       │
 │      │                    │          │
 │  GND ├────────────────────┤ GND      │
 └──────┘                    └──────────┘

只有一根数据线（DQ），通过上拉电阻保持高电平，主机和从设备通过开漏方式拉低总线来通信。

设备树节点

/ {
    onewire {
        compatible = "w1-gpio";
        gpios = <&gpio1 12 GPIO_ACTIVE_HIGH>;
        status = "okay";
    };
};

• compatible = "w1-gpio" → 用于匹配 w1_gpio_driver
• gpios → 指定 DQ 数据线所用的 GPIO 引脚

二、驱动加载阶段

内核启动时，三个模块各自完成初始化：

w1_core.ko       → module_init(w1_init)           注册总线类型
w1_gpio.ko       → module_init(w1_gpio_init)       注册 platform_driver
w1_therm.ko      → module_init(w1_therm_init)      注册 family 驱动

• 2.1 W1 Core 初始化

// drivers/w1/w1.c
staticint __init w1_init(void)
{
int retval;
    retval = bus_register(&w1_bus_type);  // 注册 w1 总线类型到内核设备模型
if (retval)
goto err_out_exit;
    retval = driver_register(&w1_master_driver);  // 注册 master 驱动
if (retval)
goto err_out_bus;
    retval = driver_register(&w1_slave_driver);   // 注册 slave 驱动
if (retval)
goto err_out_master;
return0;
}

此时内核中注册了 bus_type = "w1"，后续所有 w1 设备都会挂在这条总线上。

• 2.2 w1_therm 初始化（Slave 设备层）

// drivers/w1/slaves/w1_therm.c
staticint __init w1_therm_init(void)
{
int err, i;
// 遍历注册所有支持的温度传感器家族
for (i = 0; i < ARRAY_SIZE(w1_therm_families); ++i) {
        err = w1_register_family(w1_therm_families[i].f);
if (err)
            w1_therm_families[i].broken = 1;
    }
return0;
}

其中 DS18B20 对应的家族注册结构为：

staticstructw1_familyw1_therm_family_DS18B20 = {
    .fid  = 0x28,                    // DS18B20 的家族码
    .fops = &w1_therm_fops,         // 操作函数集
};

staticstructw1_family_opsw1_therm_fops = {
    .add_slave    = w1_therm_add_slave,
    .remove_slave = w1_therm_remove_slave,
};

w1_register_family() 将这个 w1_family 挂入 W1 Core 维护的全局家族链表 w1_families 中。后续搜索到设备时，Core 会根据 ROM 中的 family 字节（0x28）在此链表中查找匹配。

• 2.3 w1-gpio 平台驱动匹配

设备树中的 compatible = "w1-gpio" 节点会被内核的 OF（Open Firmware）子系统解析，自动生成一个 platform_device，其 of_node 指向设备树节点。w1_gpio_driver 的匹配表：

staticconststructof_device_idw1_gpio_dt_ids[] = {
    { .compatible = "w1-gpio" },
    { }
};
MODULE_DEVICE_TABLE(of, w1_gpio_dt_ids);

staticstructplatform_driverw1_gpio_driver = {
    .driver = {
        .name = "w1-gpio",
        .of_match_table = of_match_ptr(w1_gpio_dt_ids),
    },
    .probe = w1_gpio_probe,
    .remove = w1_gpio_remove,
};

内核总线匹配成功后，调用 w1_gpio_probe()。

w1-gpio probe：Master 控制器层搭建

• 3.1 解析设备树，获取 GPIO

// drivers/w1/masters/w1-gpio.c
staticintw1_gpio_probe(struct platform_device *pdev)
{
structw1_bus_master *master;
structw1_gpio_platform_data *pdata;
int err;

// 1. 从设备树解析 GPIO 引脚号
    err = w1_gpio_probe_dt(pdev);   // 解析 compatible="w1-gpio" 的节点
if (err < 0)
return err;

    pdata = dev_get_platdata(&pdev->dev);
if (!pdata)
return -ENXIO;

w1_gpio_probe_dt() 内部：

staticintw1_gpio_probe_dt(struct platform_device *pdev)
{
structw1_gpio_platform_data *pdata;
structdevice_node *np = pdev->dev.of_node;
int gpio;

    pdata = devm_kzalloc(&pdev->dev, sizeof(*pdata), GFP_KERNEL);
if (!pdata)
return -ENOMEM;

// 检查是否为开漏模式
if (of_get_property(np, "linux,open-drain", NULL))
        pdata->is_open_drain = 1;

// 从设备树 gpios 属性获取引脚号
    gpio = of_get_gpio(np, 0);       // 获取第 0 个 GPIO → GPIO1_IO12
if (gpio < 0)
return gpio;
    pdata->pin = gpio;

// 可选的外部上拉控制引脚
    gpio = of_get_gpio(np, 1);
    pdata->ext_pullup_enable_pin = gpio;

    pdev->dev.platform_data = pdata;
return0;
}

• 3.2 申请 GPIO 资源

// 2. 向内核 GPIO 子系统申请该引脚
    err = devm_gpio_request(&pdev->dev, pdata->pin, "w1");
if (err)
return err;

• 3.3 填充 w1_bus_master 结构体

这是最关键的一步——将 GPIO 操作封装为 1-Wire 协议所需的位级操作函数：

    master = devm_kzalloc(&pdev->dev, sizeof(*master), GFP_KERNEL);
if (!master)
return -ENOMEM;

    master->data = pdata;                    // 私有数据（含 GPIO 引脚号）
    master->read_bit = w1_gpio_read_bit;     // 读一位

if (pdata->is_open_drain) {
// 开漏模式：直接写值
        gpio_direction_output(pdata->pin, 1);
        master->write_bit = w1_gpio_write_bit_val;
    } else {
// 普通模式：通过切换输入/输出来模拟开漏
        gpio_direction_input(pdata->pin);
        master->write_bit = w1_gpio_write_bit_dir;
        master->set_pullup = w1_gpio_set_pullup;  // 强上拉支持
    }

• 3.4 GPIO 位操作的底层实现

写一位（通过切换方向模拟开漏）：

staticvoidw1_gpio_write_bit_dir(void *data, u8 bit)
{
structw1_gpio_platform_data *pdata = data;

if (bit)
        gpio_direction_input(pdata->pin);    // 写"1"：释放总线，上拉电阻拉高
else
        gpio_direction_output(pdata->pin, 0); // 写"0"：输出低电平，拉低总线
}

读一位：

static u8 w1_gpio_read_bit(void *data)
{
structw1_gpio_platform_data *pdata = data;
return gpio_get_value(pdata->pin) ? 1 : 0;  // 直接读取引脚电平
}

本质：w1-gpio 只实现了 read_bit 和 write_bit 两个最基本的位操作。W1 Core 会基于这两个函数，通过软件模拟出完整的 1-Wire 协议时序（复位、写字节、读字节、搜索等）。

• 3.5 向 W1 Core 注册 Master

// 3. 注册到 W1 核心层
    err = w1_add_master_device(master);
if (err)
return err;

    platform_set_drvdata(pdev, master);
return0;
}

四、W1 Core 核心层：创建 Master 实例与搜索线程

• 4.1 w1_add_master_device() 内部流程

// drivers/w1/w1_int.c
intw1_add_master_device(struct w1_bus_master *master)
{
structw1_master *dev;
int retval;

// 1. 分配 w1_master 结构体
    dev = kzalloc(sizeof(struct w1_master), GFP_KERNEL);

// 2. 拷贝硬件操作函数指针（从 w1_bus_master 复制到 w1_master 内部）
memcpy(&dev->bus_master, master, sizeof(struct w1_bus_master));

// 3. 初始化从设备链表
    INIT_LIST_HEAD(&dev->slist);

// 4. 分配总线编号
    dev->id = ++w1_id;

// 5. 生成设备名称（如 "w1_bus_master1"）
    dev_set_name(&dev->dev, "w1_bus_master%u", dev->id);

// 6. 创建 sysfs 属性文件
    retval = w1_create_master_attributes(dev);
//    → 在 /sys/bus/w1/devices/w1_bus_master1/ 下创建：
//      w1_master_name, w1_master_slaves, w1_master_search 等

// 7. 注册到设备模型（挂到 w1 总线上）
    device_register(&dev->dev);

// 8. 启动内核搜索线程 ★
    dev->thread = kthread_run(&w1_process, dev, "%s", dev->name);

// 9. 挂入全局 master 链表
    list_add(&dev->w1_master_entry, &w1_masters);

return0;
}

此时 sysfs 中出现了：

/sys/bus/w1/devices/w1_bus_master1/
├── w1_master_name        → "w1_bus_master1"
├── w1_master_slaves      → （暂时为空）
├── w1_master_search      → -1（持续搜索）
├── w1_master_slave_count → 0
└── ...

• 4.2 搜索线程 w1_process()

// drivers/w1/w1.c
intw1_process(void *data)
{
structw1_master *dev = data;

while (!kthread_should_stop()) {
// 执行一次总线搜索（0xF0 命令）
        w1_search_process(dev, W1_SEARCH);

// 休眠等待（由 timeout 参数控制，默认 10 秒）
        msleep_interruptible(w1_timeout * 1000);
    }
return0;
}

• 4.3 搜索算法：发现 DS18B20

w1_search_process() 调用 w1_search()，执行 1-Wire ROM 搜索算法（二叉树搜索）：

// drivers/w1/w1.c
voidw1_search(struct w1_master *dev, u8 search_type, w1_slave_found_callback cb)
{
    u8 triplet_ret;
int search_bit, desc_bit;
    u8 last_rn[8];    // 上一次搜索到的 ROM
    u64 rn = 0;       // 当前正在构建的 ROM
int last_zero = 0;
int i;

// 1. 复位总线 → 检测存在脉冲
    w1_reset_bus(dev);

// 2. 发送搜索命令（0xF0）
    w1_write_8(dev, search_type);

// 3. 逐位搜索（64位 ROM，每位做一次 triplet 操作）
for (i = 0; i < 64; i++) {
// triplet = 读两位（id_bit, comp_bit）+ 写一位（选择方向）
        triplet_ret = w1_triplet(dev, search_bit);
// 将读到的位拼入 rn
        rn |= ((u64)(triplet_ret & 0x01)) << i;
    }

// 4. 搜索完成，得到完整的 64 位 ROM
// 例如: 28-0123456789AB
//        ↑ family code (0x28 = DS18B20)

// 5. 回调函数处理发现的设备
    cb(dev, rn);  → w1_slave_found()
}

w1_triplet() 内部调用链（当 master 只实现了 read_bit/write_bit 时）：

w1_triplet()
  → w1_read_bit()     // 读 id_bit
      → dev->bus_master->read_bit()  → w1_gpio_read_bit()
  → w1_read_bit()     // 读 comp_bit
      → dev->bus_master->read_bit()  → w1_gpio_read_bit()
  → w1_write_bit()    // 写选择位
      → dev->bus_master->write_bit() → w1_gpio_write_bit_dir()

• 4.4 创建 w1_slave 并匹配 Family 搜索到 ROM 后，回调 w1_slave_found()：

// drivers/w1/w1.c
staticvoidw1_slave_found(struct w1_master *dev, u64 rn)
{
structw1_slave *sl;
structw1_reg_numtmp;

    tmp = *((struct w1_reg_num *)&rn);
// tmp.family = 0x28  (DS18B20)
// tmp.id     = 0x0123456789AB
// tmp.crc    = CRC校验值

// 1. 检查是否已在链表中
    sl = w1_slave_search(dev, &tmp);
if (sl) {
        sl->ttl = dev->slave_ttl;  // 刷新存活计数
return;
    }

// 2. 新设备，分配 w1_slave
    sl = kzalloc(sizeof(*sl), GFP_KERNEL);
    sl->reg_num = tmp;
    sl->master  = dev;
    sl->ttl     = dev->slave_ttl;

// 3. 根据 family code 查找已注册的 family 驱动
    sl->family = w1_family_get(tmp.family);
//   → 在全局链表 w1_families 中查找 fid == 0x28
//   → 找到 w1_therm_family_DS18B20（w1_therm_init 时注册的）

// 4. 生成设备名称 "28-0123456789ab"
snprintf(sl->name, sizeof(sl->name), "%02x-%012llx",
             tmp.family, (unsignedlonglong)tmp.id);

// 5. 注册到设备模型
    sl->dev.bus = &w1_bus_type;
    dev_set_name(&sl->dev, "%s", sl->name);
    device_register(&sl->dev);

// 6. 调用 family 的 add_slave 回调
if (sl->family && sl->family->fops->add_slave)
        sl->family->fops->add_slave(sl);
//   → w1_therm_add_slave(sl)
//   → 创建 sysfs 文件 w1_slave

// 7. 加入 master 的从设备链表
    list_add_tail(&sl->w1_slave_entry, &dev->slist);
    dev->slave_count++;
}

w1_therm_add_slave() 创建 sysfs 属性文件：

staticintw1_therm_add_slave(struct w1_slave *sl)
{
// 在 /sys/bus/w1/devices/28-0123456789ab/ 下创建 w1_slave 文件
return device_create_file(&sl->dev, &w1_therm_attr);
// w1_therm_attr = __ATTR(w1_slave, S_IRUGO, w1_therm_read, NULL)
}

• 4.5 框架搭建完成后的系统状态

/sys/bus/w1/devices/
├── w1_bus_master1/              ← Master 设备
│   ├── w1_master_name           → "w1_bus_master1"
│   ├── w1_master_slaves         → "28-0123456789ab"
│   ├── w1_master_slave_count    → 1
│   └── w1_master_search         → -1
│
└── 28-0123456789ab/             ← DS18B20 从设备
    ├── name                     → "28-0123456789ab"
    ├── id                       → "0123456789ab"
    └── w1_slave                 → （读此文件触发温度读取）

五、数据读取：完整调用链

• 5.1 用户操作

$ cat /sys/bus/w1/devices/28-0123456789ab/w1_slave
28014b467f ff 0c 106f : crc=6f YES
28014b467f ff 0c 106f t=20500

• 5.2 内核调用链（逐层追踪）

用户空间: cat w1_slave
    │
    ▼ read() 系统调用
VFS / Sysfs 层:
    │  sysfs_kf_read()
    │    → kobj_attr_show()
    │      → w1_therm_read()          ← device_attribute 的 show 回调
    ▼
W1 Slave 设备层 (w1_therm.c):
    │  w1_therm_read()
    │    ├── mutex_lock(&sl->master->mutex)
    │    │
    │    ├── ① 复位总线 + 选中该 slave
    │    │   w1_reset_select_slave(sl)
    │    │     → w1_reset_bus(dev)
    │    │         → dev->bus_master->reset_bus()
    │    │           → w1_gpio_write_bit_dir(data, 0)  // 拉低 ≥480μs
    │    │           → gpio_direction_input()           // 释放
    │    │           → udelay(70)                       // 等待存在脉冲
    │    │           → w1_gpio_read_bit(data)           // 检测低电平=有设备
    │    │     → w1_write_8(dev, W1_MATCH_ROM)         // 发送 0x55
    │    │         → 8次 w1_touch_bit() → write_bit/read_bit
    │    │     → w1_write_block(dev, sl->reg_num, 8)   // 发送64位ROM地址
    │    │         → 64次 w1_touch_bit()
    │    │
    │    ├── ② 发送温度转换命令
    │    │   w1_write_8(dev, W1_CONVERT_TEMP)          // 发送 0x44
    │    │     → 8次 w1_touch_bit()
    │    │       → w1_gpio_write_bit_dir()             // GPIO时序模拟
    │    │
    │    ├── ③ 等待转换完成（12位精度约750ms）
    │    │   msleep(750)
    │    │
    │    ├── ④ 再次复位 + 选中该 slave
    │    │   w1_reset_select_slave(sl)
    │    │     → （同上复位 + Match ROM 流程）
    │    │
    │    ├── ⑤ 发送读暂存器命令
    │    │   w1_write_8(dev, W1_READ_SCRATCHPAD)       // 发送 0xBE
    │    │
    │    ├── ⑥ 读取9字节暂存器数据
    │    │   count = w1_read_block(dev, rom, 9)
    │    │     → 72次 w1_touch_bit(1)                  // 每位发读时隙
    │    │       → w1_gpio_write_bit_dir(data, 1)      // 拉低 >1μs
    │    │       → gpio_direction_input()              // 释放
    │    │       → udelay(10)                          // 等待从设备驱动
    │    │       → w1_gpio_read_bit(data)              // 采样电平
    │    │
    │    ├── ⑦ CRC校验
    │    │   crc = w1_calc_crc8(rom, 8)
    │    │   if (crc != rom[8]) → 校验失败，重试
    │    │
    │    ├── ⑧ 温度转换
    │    │   w1_convert_temp(rom, sl->family->fid)
    │    │     → w1_DS18B20_convert_temp(rom)
    │    │       → t = ((rom[1] << 8) | rom[0])        // 原始16位数据
    │    │       → t = t * 625 / 100// 转换为毫度
    │    │       → 例: rom[0]=0x50, rom[1]=0x05
    │    │              → 0x0550 = 1360
    │    │              → 1360 * 625 / 100 = 8500 → 不对
    │    │              → 实际: t = (rom[1]<<8|rom[0]) → 有符号16位
    │    │              → 温度(毫度) = t * 625 / 10
    │    │              → 例: 0x0190 = 400 → 400*625/10 = 25000 → 25.000°C
    │    │
    │    ├── ⑨ 格式化输出
    │    │   snprintf(buf, ..., "%02x %02x ... : crc=%02x YES\n", ...)
    │    │   snprintf(buf, ..., "%02x %02x ... t=%d\n", ..., temperature)
    │    │
    │    └── mutex_unlock(&sl->master->mutex)
    ▼
返回用户空间:
28014b467f ff 0c 106f : crc=6f YES
28014b467f ff 0c 106f t=25000

• 5.3 w1_therm_read() 核心源码

// drivers/w1/slaves/w1_therm.c（简化版）
staticssize_tw1_therm_read(struct device *device,
                             struct device_attribute *attr, char *buf)
{
structw1_slave *sl = dev_to_w1_slave(device);
structw1_master *dev = sl->master;
    u8 rom[9], crc, verdict;
int i, max_trying = 10;
ssize_t c = PAGE_SIZE;

    mutex_lock(&dev->mutex);

retry:
// ① 复位 + 选中目标 slave
if (w1_reset_select_slave(sl)) {
        count = 0;
goto out;
    }

// ② 发送温度转换命令 0x44
    w1_write_8(dev, W1_CONVERT_TEMP);

// ③ 等待转换完成
    msleep(750);

// ④ 再次复位 + 选中
if (w1_reset_select_slave(sl)) {
        count = 0;
goto out;
    }

// ⑤ 发送读暂存器命令 0xBE
    w1_write_8(dev, W1_READ_SCRATCHPAD);

// ⑥ 读取 9 字节
if ((count = w1_read_block(dev, rom, 9)) != 9) {
        dev_warn(device, "w1_read_block() returned %d instead of 9.\n", count);
    }

// ⑦ CRC 校验
    crc = w1_calc_crc8(rom, 8);
    verdict = (crc == rom[8]);

if (!verdict && max_trying--)
goto retry;

// ⑧ 格式化第一行：原始数据 + CRC
for (i = 0; i < 9; ++i)
        c -= snprintf(buf + PAGE_SIZE - c, c, "%02x ", rom[i]);
    c -= snprintf(buf + PAGE_SIZE - c, c, ": crc=%02x %s\n",
                  crc, (verdict) ? "YES" : "NO");

// ⑨ 格式化第二行：温度值
    c -= snprintf(buf + PAGE_SIZE - c, c, "t=%d\n",
                  w1_convert_temp(rom, sl->family->fid));

out:
    mutex_unlock(&dev->mutex);
return PAGE_SIZE - c;
}

六、1-Wire 协议层时序细节

以上所有 w1_write_8()、w1_read_block() 最终都落到 GPIO 引脚的电平操作上。以一个完整的读时隙为例：

写"1"时隙：                    写"0"时隙：                    读时隙：
  ┌──┐                         ┌──────────┐                  ┌──┐
  │  │                         │          │                  │  │
──┘  └──────────── 60μs       └──────────┘──── 60μs        └──┘  └─── 60μs
  ↑  拉低1~15μs后释放           拉低≥60μs                    ↑  拉低>1μs后释放
  │                            │                            │  在15μs内采样
  从设备不拉低                  从设备可能拉低                 从设备驱动总线电平

复位脉冲：

主机拉低 ≥480μs → 释放 → 等待 15~60μs → 从设备拉低 60~240μs（存在脉冲）→ 主机检测到

七、完整流程

┌─ 设备树 ──────────────────────────────────────────────────────────────┐
│  compatible = "w1-gpio"  +  gpios = <GPIO1_IO12>                     │
└──────────────────────────────┬────────────────────────────────────────┘
                               │ OF子系统解析，创建 platform_device
                               ▼
┌─ w1-gpio probe ──────────────────────────────────────────────────────┐
│  of_get_gpio() → gpio_request() → 填充 w1_bus_master                │
│  master->read_bit  = w1_gpio_read_bit                               │
│  master->write_bit = w1_gpio_write_bit_dir                          │
│  w1_add_master_device(master)                                       │
└──────────────────────────────┬────────────────────────────────────────┘
                               │
                               ▼
┌─ W1 Core: w1_add_master_device() ───────────────────────────────────┐
│  分配 w1_master → 拷贝 bus_master → 创建 sysfs → kthread_run()      │
│  启动搜索线程 w1_process()                                          │
└──────────────────────────────┬────────────────────────────────────────┘
                               │ 搜索线程执行
                               ▼
┌─ W1 Core: w1_search_process() ──────────────────────────────────────┐
│  w1_reset_bus() → w1_write_8(0xF0) → w1_triplet() × 64次           │
│  → 得到 ROM = 28-0123456789ab                                       │
│  → w1_slave_found() → 分配 w1_slave                                 │
│  → w1_family_get(0x28) → 匹配到 w1_therm                            │
│  → w1_therm_add_slave() → 创建 sysfs w1_slave 文件                  │
└──────────────────────────────┬────────────────────────────────────────┘
                               │ 框架搭建完成
                               ▼
┌─ 用户空间: cat w1_slave ────────────────────────────────────────────┐
│  w1_therm_read()                                                    │
│    → w1_reset_select_slave()    [复位 + Match ROM 0x55 + 64位地址]  │
│    → w1_write_8(0x44)           [温度转换命令]                       │
│    → msleep(750)                [等待转换]                           │
│    → w1_reset_select_slave()    [再次复位 + Match ROM]              │
│    → w1_write_8(0xBE)           [读暂存器命令]                       │
│    → w1_read_block(9字节)       [读取温度数据]                       │
│    → w1_calc_crc8()             [CRC校验]                           │
│    → w1_DS18B20_convert_temp()  [原始数据→毫度]                     │
│    → snprintf("t=25000\n")      [格式化输出]                         │
└──────────────────────────────────────────────────────────────────────┘

应用例子

一、硬件连接

  SoC (如 i.MX6 / RK3399 / RPi)          DS18B20
 ┌──────────┐                          ┌──────────┐
 │     3.3V ├──── 4.7kΩ 上拉电阻 ──────┤ VDD (Pin1)│
 │          │                          │          │
 │  GPIO_4  ├──────────────────────────┤ DQ (Pin2) │
 │          │                          │          │
 │      GND ├──────────────────────────┤ GND (Pin3)│
 └──────────┘                          └──────────┘

• 只有一根数据线 DQ 连接到 SoC 的 GPIO_4
• 4.7kΩ 上拉电阻将 DQ 拉到高电平
• DS18B20 外部供电模式（VDD 接 3.3V）

二、设备树配置

• 2.1 设备树源码（DTS）

/ {
    onewire {
        compatible = "my,w1-gpio";               /* 匹配自定义驱动 */
        gpios = <&gpio1 4 GPIO_ACTIVE_HIGH>;     /* GPIO1_IO04 作为 DQ */
        status = "okay";
    };
};

• 2.2 驱动层代码

一、自定义 Master 控制器驱动（my_w1_master.c）

/*
 * my_w1_master.c
 * 自定义 1-Wire GPIO Master 控制器驱动
 *
 * 功能：从设备树获取 GPIO 引脚，封装为 1-Wire 位操作接口，注册到 W1 Core
 * 编译：make -C /lib/modules/$(uname -r)/build M=$(pwd) modules
 * 加载：sudo insmod my_w1_master.ko
 */

#include<linux/module.h>
#include<linux/platform_device.h>
#include<linux/of.h>
#include<linux/of_gpio.h>
#include<linux/gpio.h>
#include<linux/delay.h>
#include<linux/w1.h>
#include<linux/slab.h>

/* ---------- 私有数据结构 ---------- */
structmy_w1_data {
int pin;                    /* DQ 数据线对应的 GPIO 编号 */
structw1_bus_master *master;/* 注册到 W1 Core 的 master 描述符 */
};

/* ========== 位级操作实现 ========== */

/*
 * 写一个 bit 到 1-Wire 总线
 *
 * 1-Wire 写时隙：
 *   写"0"：主机拉低总线 ≥60μs，然后释放
 *   写"1"：主机拉低总线 1~15μs，然后释放（总线被上拉电阻拉高）
 *
 * 这里通过切换 GPIO 方向来模拟开漏输出：
 *   拉低 = gpio_direction_output(pin, 0)  → 输出低电平
 *   释放 = gpio_direction_input(pin)      → 高阻态，上拉电阻拉高
 */
staticvoidmy_w1_write_bit(void *data, u8 bit)
{
structmy_w1_data *priv = data;

/* 拉低总线，发起写时隙 */
    gpio_direction_output(priv->pin, 0);

if (bit) {
/* 写"1"：短时拉低（约6μs）后释放 */
        udelay(6);
        gpio_direction_input(priv->pin);   /* 释放，上拉电阻拉高 */
    } else {
/* 写"0"：长时拉低（约60μs）后释放 */
        udelay(60);
        gpio_direction_input(priv->pin);   /* 释放 */
    }

/* 时隙恢复时间（整个时隙至少 60μs，两次时隙间隔至少 1μs） */
    udelay(10);
}

/*
 * 从 1-Wire 总线读一个 bit
 *
 * 1-Wire 读时隙：
 *   主机拉低总线 >1μs 后释放
 *   在 15μs 内采样总线电平：
 *     高电平 = 从设备发送"1"
 *     低电平 = 从设备发送"0"
 */
static u8 my_w1_read_bit(void *data)
{
structmy_w1_data *priv = data;
    u8 bit;

/* 主机拉低，发起读时隙 */
    gpio_direction_output(priv->pin, 0);
    udelay(2);                  /* 拉低约 2μs（>1μs 即可） */

/* 释放总线，让从设备驱动电平 */
    gpio_direction_input(priv->pin);
    udelay(10);                 /* 等待从设备输出（在 15μs 窗口内） */

/* 采样 */
    bit = gpio_get_value(priv->pin) ? 1 : 0;

/* 完成时隙 */
    udelay(50);

return bit;
}

/*
 * 总线复位 + 存在脉冲检测
 *
 * 复位序列：
 *   1. 主机拉低总线 ≥480μs
 *   2. 释放总线
 *   3. 等待 15~60μs
 *   4. 从设备拉低总线 60~240μs（存在脉冲）
 *   5. 主机采样：低电平 = 有设备应答
 *
 * 返回值：0 = 有设备存在，1 = 无设备
 */
static u8 my_w1_reset_bus(void *data)
{
structmy_w1_data *priv = data;
    u8 presence;

/* 1. 拉低总线 ≥480μs */
    gpio_direction_output(priv->pin, 0);
    udelay(480);

/* 2. 释放总线 */
    gpio_direction_input(priv->pin);

/* 3. 等待从设备响应（约 70μs 后采样） */
    udelay(70);

/* 4. 采样存在脉冲 */
    presence = gpio_get_value(priv->pin) ? 1 : 0;

/* 5. 等待复位序列完成（总计至少 480μs） */
    udelay(410);

/* presence=0 表示从设备拉低了总线（有设备） */
return presence;
}

/* ========== 平台驱动框架 ========== */

staticintmy_w1_probe(struct platform_device *pdev)
{
structmy_w1_data *priv;
structdevice_node *np = pdev->dev.of_node;
int gpio_num;
int ret;

/* ---- 第 1 步：从设备树解析 GPIO 引脚 ---- */
    gpio_num = of_get_gpio(np, 0);
if (!gpio_is_valid(gpio_num)) {
        dev_err(&pdev->dev, "设备树中未找到有效的 GPIO 定义\n");
return -EINVAL;
    }

/* ---- 第 2 步：申请 GPIO 资源 ---- */
    ret = devm_gpio_request(&pdev->dev, gpio_num, "my_w1_dq");
if (ret) {
        dev_err(&pdev->dev, "GPIO %d 申请失败: %d\n", gpio_num, ret);
return ret;
    }

/* 初始状态：输入模式（高阻态），总线由上拉电阻保持高电平 */
    gpio_direction_input(gpio_num);

/* ---- 第 3 步：分配私有数据 ---- */
    priv = devm_kzalloc(&pdev->dev, sizeof(*priv), GFP_KERNEL);
if (!priv)
return -ENOMEM;

    priv->pin = gpio_num;

/* ---- 第 4 步：填充 w1_bus_master 结构体 ---- */
    priv->master = devm_kzalloc(&pdev->dev,
sizeof(struct w1_bus_master), GFP_KERNEL);
if (!priv->master)
return -ENOMEM;

    priv->master->data       = priv;            /* 私有数据指针 */
    priv->master->read_bit   = my_w1_read_bit;  /* 读一位 */
    priv->master->write_bit  = my_w1_write_bit; /* 写一位 */
    priv->master->reset_bus  = my_w1_reset_bus; /* 复位总线 */

/* ---- 第 5 步：注册到 W1 Core ---- */
    ret = w1_add_master_device(priv->master);
if (ret) {
        dev_err(&pdev->dev, "注册 w1 master 失败: %d\n", ret);
return ret;
    }

    platform_set_drvdata(pdev, priv);

    dev_info(&pdev->dev, "自定义 1-Wire Master 注册成功，GPIO=%d\n",
             gpio_num);
return0;
}

staticintmy_w1_remove(struct platform_device *pdev)
{
structmy_w1_data *priv = platform_get_drvdata(pdev);

/* 从 W1 Core 注销 master */
    w1_remove_master_device(priv->master);

    dev_info(&pdev->dev, "自定义 1-Wire Master 已移除\n");
return0;
}

/* 设备树匹配表 */
staticconststructof_device_idmy_w1_of_match[] = {
    { .compatible = "my,w1-gpio" },
    { }
};
MODULE_DEVICE_TABLE(of, my_w1_of_match);

staticstructplatform_drivermy_w1_driver = {
    .driver = {
        .name           = "my-w1-master",
        .of_match_table = my_w1_of_match,
    },
    .probe  = my_w1_probe,
    .remove = my_w1_remove,
};

module_platform_driver(my_w1_driver);

MODULE_LICENSE("GPL");
MODULE_AUTHOR("XIAOQIAN");
MODULE_DESCRIPTION("Custom 1-Wire GPIO Master Driver");

二、自定义 Slave 设备驱动（my_w1_therm.c）

/*
 * my_w1_therm.c
 * 自定义 DS18B20 温度传感器 Family 驱动
 *
 * 功能：注册 family=0x28，实现温度转换和读取
 * 编译：make -C /lib/modules/$(uname -r)/build M=$(pwd) modules
 * 加载：sudo insmod my_w1_therm.ko
 */

#include<linux/module.h>
#include<linux/device.h>
#include<linux/delay.h>
#include<linux/w1.h>
#include<linux/slab.h>

/* ========== DS18B20 命令定义 ========== */
#define DS18B20_CMD_CONVERT_T       0x44   /* 温度转换命令 */
#define DS18B20_CMD_READ_SCRATCHPAD 0xBE   /* 读暂存器命令 */
#define DS18B20_CMD_WRITE_SCRATCHPAD 0x4E  /* 写暂存器命令 */

/* 1-Wire 功能命令 */
#define W1_CMD_MATCH_ROM   0x55   /* 匹配 ROM（选中特定设备） */
#define W1_CMD_SEARCH_ROM  0xF0   /* 搜索 ROM */

/* 转换等待时间（12位精度，最大 750ms） */
#define DS18B20_CONV_TIME_MS  750

/* 暂存器大小 */
#define DS18B20_SCRATCHPAD_SIZE  9

/* ========== 私有数据 ========== */
structmy_therm_data {
int resolution;   /* 当前精度配置（9/10/11/12 位） */
};

/* ========== 核心读取函数 ========== */

/*
 * 从 DS18B20 读取温度
 *
 * 完整流程：
 *   1. 复位总线 + Match ROM 选中目标设备
 *   2. 发送 Convert T (0x44) 启动温度转换
 *   3. 等待转换完成
 *   4. 复位总线 + Match ROM 再次选中
 *   5. 发送 Read Scratchpad (0xBE)
 *   6. 读取 9 字节暂存器数据
 *   7. CRC 校验
 *   8. 解析温度值
 */
staticssize_tmy_therm_read(struct device *dev,
                             struct device_attribute *attr,
char *buf)
{
structw1_slave *sl = dev_to_w1_slave(dev);
structw1_master *master = sl->master;
    u8 scratchpad[DS18B20_SCRATCHPAD_SIZE];
    u8 crc;
int temperature_mc;  /* 毫摄氏度 */
    s16 raw_temp;
int retry = 3;
ssize_t count;

    mutex_lock(&master->mutex);

retry_read:
/* ---- 步骤 1：复位总线 + 选中目标 slave ---- */
if (w1_reset_select_slave(sl)) {
        dev_err(dev, "总线复位或设备选择失败\n");
        count = -EIO;
goto out;
    }

/* ---- 步骤 2：发送温度转换命令 ---- */
    w1_write_8(master, DS18B20_CMD_CONVERT_T);

/* ---- 步骤 3：等待转换完成 ---- */
    msleep(DS18B20_CONV_TIME_MS);

/* ---- 步骤 4：再次复位 + 选中 ---- */
if (w1_reset_select_slave(sl)) {
        dev_err(dev, "第二次总线复位失败\n");
        count = -EIO;
goto out;
    }

/* ---- 步骤 5：发送读暂存器命令 ---- */
    w1_write_8(master, DS18B20_CMD_READ_SCRATCHPAD);

/* ---- 步骤 6：读取 9 字节暂存器 ---- */
/*
     * DS18B20 暂存器格式（9 字节）：
     *   Byte 0: 温度低字节 (TL)
     *   Byte 1: 温度高字节 (TH)
     *   Byte 2: TH 寄存器（高温报警阈值）
     *   Byte 3: TL 寄存器（低温报警阈值）
     *   Byte 4: 配置寄存器（精度配置）
     *   Byte 5-7: 保留（0xFF）
     *   Byte 8: CRC 校验码
     */
    w1_read_block(master, scratchpad, DS18B20_SCRATCHPAD_SIZE);

/* ---- 步骤 7：CRC 校验 ---- */
    crc = w1_calc_crc8(scratchpad, 8);
if (crc != scratchpad[8]) {
        dev_warn(dev, "CRC 校验失败: 计算=0x%02x, 读取=0x%02x\n",
                 crc, scratchpad[8]);
if (--retry > 0)
goto retry_read;
        count = -EIO;
goto out;
    }

/* ---- 步骤 8：解析温度值 ---- */
/*
     * DS18B20 温度数据格式（12位精度）：
     *   温度 = (TH << 8 | TL) / 16.0  （摄氏度）
     *
     *   例: TL=0x50, TH=0x05
     *       raw = 0x0550 = 1360
     *       温度 = 1360 / 16 = 85.0°C
     *
     *   例: TL=0x90, TH=0x01
     *       raw = 0x0190 = 400
     *       温度 = 400 / 16 = 25.0°C
     *
     *   负温度处理：raw 为有符号 16 位数
     *   例: TL=0x50, TH=0xFF
     *       raw = (s16)0xFF50 = -176
     *       温度 = -176 / 16 = -11.0°C
     */
    raw_temp = (s16)((scratchpad[1] << 8) | scratchpad[0]);

/* 转换为毫摄氏度（×1000），再除以 16（12位精度分辨率） */
    temperature_mc = (int)raw_temp * 1000 / 16;

/* ---- 步骤 9：格式化输出 ---- */
    count = snprintf(buf, PAGE_SIZE,
/* 第一行：原始数据 + CRC 校验结果 */
"%02x %02x %02x %02x %02x %02x %02x %02x %02x "
": crc=%02x YES\n"
/* 第二行：温度值（毫摄氏度） */
"%02x %02x %02x %02x %02x %02x %02x %02x %02x "
"t=%d\n",
                     scratchpad[0], scratchpad[1],
                     scratchpad[2], scratchpad[3],
                     scratchpad[4], scratchpad[5],
                     scratchpad[6], scratchpad[7],
                     scratchpad[8], crc,
                     scratchpad[0], scratchpad[1],
                     scratchpad[2], scratchpad[3],
                     scratchpad[4], scratchpad[5],
                     scratchpad[6], scratchpad[7],
                     scratchpad[8],
                     temperature_mc);

out:
    mutex_unlock(&master->mutex);
return count;
}

/* ========== sysfs 属性文件 ========== */

/*
 * 设备属性：w1_slave
 * 用户执行 cat /sys/bus/w1/devices/28-xxxx/w1_slave 时触发 my_therm_read()
 */
staticDEVICE_ATTR(w1_slave, S_IRUGO, my_therm_read, NULL);

/* ========== Family 回调函数 ========== */

/*
 * 当 W1 Core 搜索到 family=0x28 的设备时，调用此函数
 * 负责创建 sysfs 属性文件
 */
staticintmy_therm_add_slave(struct w1_slave *sl)
{
structmy_therm_data *data;
int ret;

/* 分配私有数据 */
    data = kzalloc(sizeof(*data), GFP_KERNEL);
if (!data)
return -ENOMEM;

    data->resolution = 12;  /* 默认 12 位精度 */
    sl->family_data = data;

/* 创建 sysfs 文件：/sys/bus/w1/devices/28-xxxx/w1_slave */
    ret = device_create_file(&sl->dev, &dev_attr_w1_slave);
if (ret) {
        kfree(data);
return ret;
    }

    pr_info("my_w1_therm: DS18B20 设备 %s 已添加\n", sl->name);
return0;
}

/*
 * 当设备从总线移除时调用
 * 负责清理资源
 */
staticvoidmy_therm_remove_slave(struct w1_slave *sl)
{
/* 删除 sysfs 文件 */
    device_remove_file(&sl->dev, &dev_attr_w1_slave);

/* 释放私有数据 */
    kfree(sl->family_data);
    sl->family_data = NULL;

    pr_info("my_w1_therm: DS18B20 设备 %s 已移除\n", sl->name);
}

/* ========== Family 注册结构体 ========== */

staticstructw1_family_opsmy_therm_fops = {
    .add_slave    = my_therm_add_slave,
    .remove_slave = my_therm_remove_slave,
};

staticstructw1_familymy_therm_family = {
    .fid  = 0x28,                 /* DS18B20 的 family code */
    .fops = &my_therm_fops,
};

/* ========== 模块初始化/退出 ========== */

staticint __init my_w1_therm_init(void)
{
int ret;

/* 将 family=0x28 注册到 W1 Core 的全局家族链表中 */
    ret = w1_register_family(&my_therm_family);
if (ret) {
        pr_err("my_w1_therm: 注册 family 0x28 失败: %d\n", ret);
return ret;
    }

    pr_info("my_w1_therm: DS18B20 温度传感器驱动已加载 (family=0x28)\n");
return0;
}

staticvoid __exit my_w1_therm_exit(void)
{
/* 从 W1 Core 注销 family */
    w1_unregister_family(&my_therm_family);
    pr_info("my_w1_therm: DS18B20 温度传感器驱动已卸载\n");
}

module_init(my_w1_therm_init);
module_exit(my_therm_exit);

MODULE_LICENSE("GPL");
MODULE_AUTHOR("XIAOQIAN");
MODULE_DESCRIPTION("Custom DS18B20 1-Wire Temperature Slave Driver");

• 加载与卸载驱动

# 1. 编译内核模块
make

# 2. 加载模块（顺序很重要！）
sudo insmod my_w1_master.ko     # 先加载 Master（注册 w1_bus_master）
sudo insmod my_w1_therm.ko      # 再加载 Slave（注册 family=0x28）

# 3. 确认设备已被发现
ls /sys/bus/w1/devices/
# 应看到：28-xxxxxxxxxxxx  w1_bus_master1

# 4. 读取温度
cat /sys/bus/w1/devices/28-xxxxxxxxxxxx/w1_slave
# 输出示例：
# 50014b467f ff 0c 106f : crc=6f YES
# 50014b467f ff 0c 106f t=25000

# 5. 运行应用层程序
gcc -Wall -o ds18b20_read ds18b20_read.c
sudo ./ds18b20_read

# 6. 卸载模块（逆序）
sudo rmmod my_w1_therm
sudo rmmod my_w1_master

模块间调用关系图

┌─ my_w1_master.ko ──────────────────────────────────────────────┐
│                                                                 │
│  my_w1_probe()                                                  │
│    ├─ of_get_gpio()          ← 从设备树获取 GPIO1_IO04          │
│    ├─ devm_gpio_request()    ← 申请 GPIO 资源                   │
│    ├─ 填充 w1_bus_master:                                     │
│    │    .data      = priv                                      │
│    │    .read_bit  = my_w1_read_bit     ← GPIO 读电平          │
│    │    .write_bit = my_w1_write_bit    ← GPIO 拉高/拉低       │
│    │    .reset_bus = my_w1_reset_bus    ← GPIO 复位脉冲        │
│    └─ w1_add_master_device()  ──────────────────────┐          │
│                                                      │          │
└──────────────────────────────────────────────────────┼──────────┘
                                                       │
                                                       ▼
┌─ W1 Core (w1_core.ko) ─────────────────────────────────────────┐
│                                                                 │
│  w1_add_master_device()                                         │
│    ├─ 分配 w1_master                                            │
│    ├─ 创建 sysfs: /sys/bus/w1/devices/w1_bus_master1/          │
│    └─ kthread_run(w1_process)  ← 启动搜索线程                  │
│                                                                 │
│  w1_process() 循环执行:                                         │
│    ├─ w1_reset_bus()  → my_w1_reset_bus()  → GPIO 拉低 480μs  │
│    ├─ w1_write_8(0xF0) → my_w1_write_bit() × 8               │
│    ├─ w1_triplet() × 64 → my_w1_read_bit/write_bit            │
│    ├─ 得到 ROM = 28-xxxxxxxxxxxx                               │
│    └─ w1_slave_found()                                         │
│         ├─ w1_family_get(0x28) ─────────────────────┐          │
│         │                                            │          │
│         └─ device_register() → 创建 sysfs 节点       │          │
│                                                      │          │
└──────────────────────────────────────────────────────┼──────────┘
                                                       │
                                                       ▼
┌─ my_w1_therm.ko ───────────────────────────────────────────────┐
│                                                                 │
│  my_w1_therm_init()                                             │
│    └─ w1_register_family(&my_therm_family)  ← family=0x28     │
│                                                                 │
│  W1 Core 匹配到 family=0x28 后回调:                             │
│    my_therm_add_slave()                                         │
│      └─ device_create_file(w1_slave)                            │
│         → /sys/bus/w1/devices/28-xxxx/w1_slave                 │
│                                                                 │
│  用户 cat w1_slave 时触发:                                      │
│    my_therm_read()                                              │
│      ├─ w1_reset_select_slave()  → GPIO 时序模拟               │
│      ├─ w1_write_8(0x44)         → 温度转换命令                │
│      ├─ msleep(750)              → 等待转换                    │
│      ├─ w1_reset_select_slave()  → 再次选通                    │
│      ├─ w1_write_8(0xBE)         → 读暂存器命令                │
│      ├─ w1_read_block(9字节)     → 读取温度数据                │
│      ├─ w1_calc_crc8()           → CRC 校验                    │
│      └─ snprintf("t=25000")      → 格式化输出                  │
│                                                                 │
└─────────────────────────────────────────────────────────────────┘
