Linux 内存管理:页面迁移机制详解

在虚拟内存的抽象模型中，用户进程只感知虚拟地址，物理页面的存放位置对上层完全透明。这意味着内核可以在不修改进程虚拟地址空间的前提下，将一个物理页面的内容完整复制到另一个物理页面，同步更新所有页表映射，而进程毫无察觉。页面迁移（Page Migration）正是利用这一透明性实现的核心机制，也是 Linux 内存管理中最能体现"抽象与效率平衡"设计哲学的模块之一。

我们对页面迁移的认知可能停留在"内存规整时会搬页"，但实际上它贯穿了 NUMA 均衡、连续内存分配（CMA）、内存热插拔、异构内存管理、气球页回收等多个核心子系统。本文基于 Linux 6.2 内核源码（mm/migrate.c），从触发场景、可迁移性分类、三阶段执行模型到全链路源码逐层拆解，深入解析页面迁移的底层实现与工程权衡。

二、页面迁移的六大触发场景

页面迁移从来不是目的，而是达成更高层目标的手段。内核中至少有六条独立的触发路径会调用迁移机制，最终全部汇入通用迁移引擎。

2.1 内存规整（Memory Compaction）

最常见的迁移触发源。当系统出现外部碎片、高阶分配失败时，内核通过内存规整将分散的可移动页面"挤"到一起，腾出连续的物理内存块。规整器从 zone 低地址扫描可移动页，从高地址扫描空闲页，将低地址的使用中页面迁移到高地址空闲页，最终在低地址形成大块连续空闲内存。

2.2 NUMA 自动均衡

多 Socket 的 NUMA 架构中，跨节点内存访问延迟比本地访问高出 1.5~3 倍。Linux 的 NUMA_BALANCING 机制会周期性地将进程页表项置为无权限，通过缺页异常捕获访问模式，当发现页面被远端节点频繁访问时，主动将页面迁移到访问者所在的本地节点，降低访问延迟。

2.3 连续内存分配器（CMA）

CMA 预留了一片物理内存区域，平时可被用户态页面占用；当驱动需要大块连续物理内存（如 DMA 缓冲区）时，再将区域内的用户页面迁移出去，腾出连续空间给硬件使用，是嵌入式、ARM 平台的核心机制。

2.4 内存热插拔

支持内存热插拔的服务器上，要下线一个物理内存槽位时，必须先将该槽位上的所有活跃页面迁移到其他内存区域，才能安全地将内存从系统中移除。

2.5 异构内存管理（HMM）

GPU、FPGA 等设备通常有独立的设备内存，HMM 框架利用标准页面迁移接口，将系统内存中的页面透明迁移到设备私有内存，或从设备内存迁回系统内存，对应用层保持地址空间一致性。

2.6 用户态主动迁移

内核提供两个系统调用支持用户态主动触发迁移，是高性能计算、NUMA 手动调优的常用手段：

• migrate_pages：按 NUMA 节点批量迁移，将指定进程的页面从一组源节点整体迁移到一组目标节点
• move_pages：按虚拟地址精确迁移，针对指定的一组虚拟地址，分别迁移到对应的目标节点

numactl --migrate、numa_move_pages 等工具底层均依赖这两个系统调用。

三、可迁移性：页面的分类与边界

不是所有页面都能被迁移。伙伴系统按迁移属性将页面分为三类，对应不同的空闲链表：

其中可移动页又可细分为两类：

1. LRU 可移动页：绝大多数用户态页面，通过 LRU 链表管理，由通用迁移逻辑处理
2. 非 LRU 可移动页：如 virtio 气球页、部分驱动自定义页面，通过 struct movable_operations 回调集实现隔离、迁移、放回操作，内核只做调度，具体逻辑由驱动自行实现

常见误区

mlock 只保证页面不被换出到 swap，并不能阻止迁移——迁移过程中页面始终驻留在物理内存中，只是位置发生变化。真正让页面不可迁移的是页表映射以外的额外内核引用：如果一个页面被 get_user_pages() 长期钉住（如 DPDK 缓冲区），迁移无法进行，因为内核无法更新这些持有物理地址指针的引用。

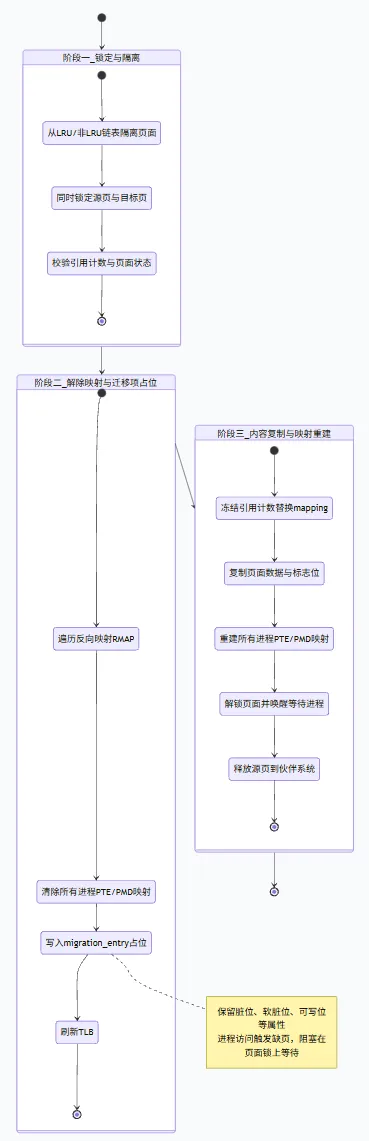

四、页面迁移的三阶段核心模型

单页迁移的完整流程包含二十余个细粒度步骤，从宏观上可抽象为三个阶段。整个过程的核心矛盾始终是：如何在进程可能并发访问的前提下，安全、透明地完成物理地址的切换。

4.1 第一阶段：锁定与隔离

迁移开始前，必须先将页面从原管理链表（LRU 或驱动私有链表）中隔离，标记 PageIsolated，防止回收路径和迁移路径同时操作同一页面。随后同时锁定源页与目标页的 PG_locked 标志，作为整个迁移周期的同步锚点。

异步迁移模式下（如后台规整、NUMA 自动均衡）如果拿不到锁会直接跳过该页，避免阻塞；同步模式下则会等待锁释放。

4.2 第二阶段：解除映射与迁移项占位

这是整个迁移中非常精妙的设计。内核通过反向映射（RMAP）找到所有映射了该页面的进程页表项，逐一解除映射，但不会把 PTE 清零，而是写入一个特殊的migration entry（迁移项）。

迁移项复用了 swap entry 的编码格式，属于 non-swap entry 的一种，它不指向磁盘扇区，而是指向源页面的 struct page 指针，同时保留原页的脏位、年轻位、软脏位、UFFD-WP 位等属性。当进程在迁移期间访问该虚拟地址时：

1. 触发缺页异常，进入 swap 处理分支
2. 识别出是 migration entry 而非真正的 swap entry
3. 阻塞在源页的锁上等待迁移完成
4. 迁移完成解锁后，进程被唤醒，重新走缺页流程即可命中新映射

这个设计保证了迁移期间用户进程不会收到 SIGSEGV，只会感受到一次短暂的访问延迟——这就是"透明迁移"的核心。

4.3 第三阶段：内容复制与映射重建

解除所有映射后，源页处于完全稳定状态，此时执行核心迁移操作：

1. 冻结源页引用计数，替换 address_space 中的页槽位（XArray 原子替换）
2. 复制页面数据，同步所有页面标志位（脏位、活跃位、工作集标记等）
3. 用新页面的物理地址重建所有页表项，恢复原有的权限与属性
4. 刷新 TLB，解锁新旧页面
5. 所有阻塞在锁上的进程被唤醒，源页释放回伙伴系统

五、全链路源码深度解析

以下源码全部基于 Linux 6.2 mm/migrate.c，从用户态系统调用到底层原子操作，自顶向下逐层拆解。

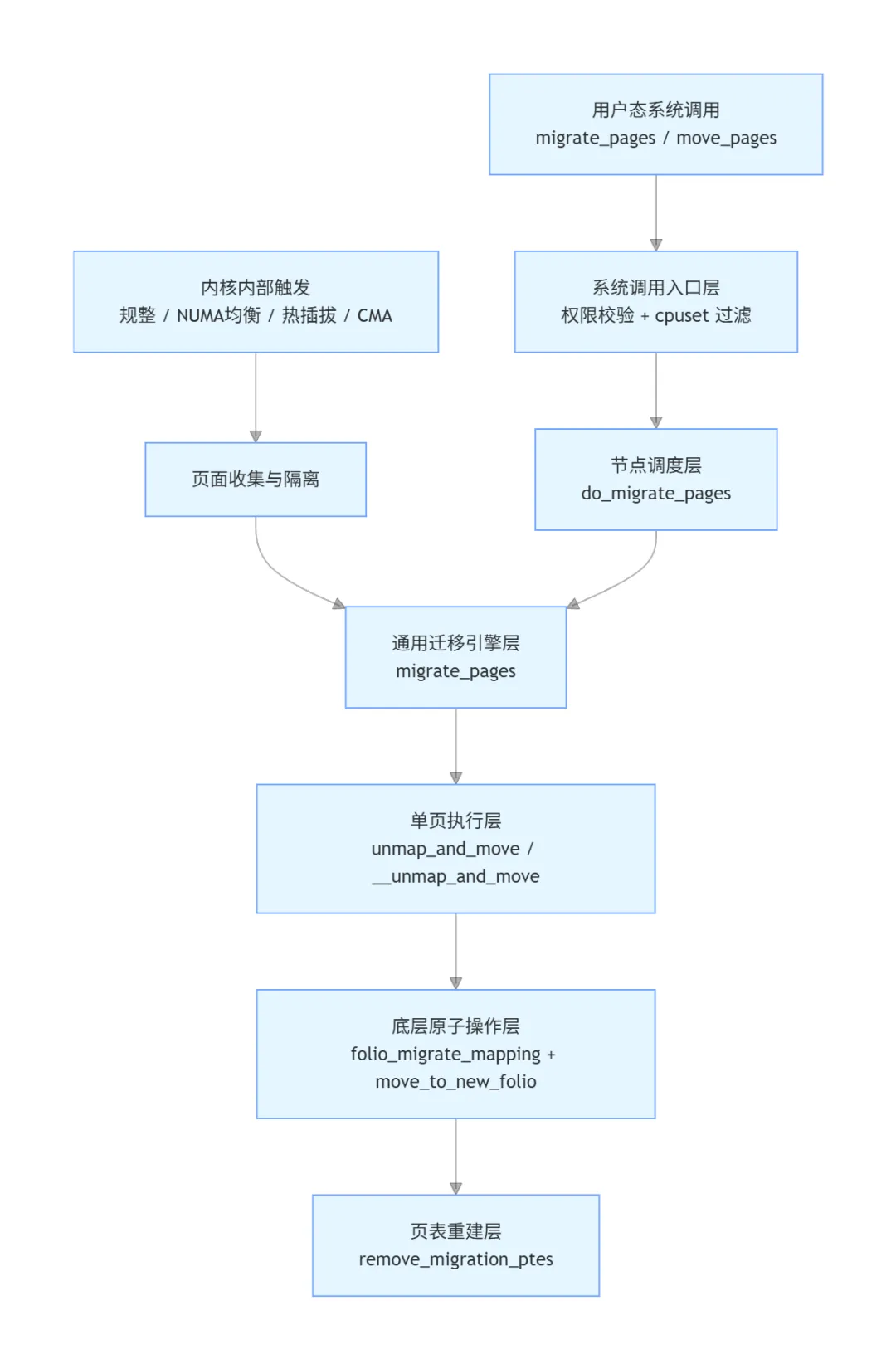

5.1 完整调用链路总览

页面迁移是典型的分层架构，不同层级各司其职，最终汇聚到统一的执行引擎：

5.2 系统调用入口层：权限与边界约束

用户态触发的迁移首先经过严格的准入校验，以 kernel_migrate_pages 为例，核心约束包括四层：

1. 栈安全的节点掩码处理

NODEMASK_SCRATCH(scratch);old = &scratch->mask1;new = &scratch->mask2;

nodemask_t 大小随系统最大 NUMA 节点数增长，大型服务器上可达数百字节。内核通过 NODEMASK_SCRATCH 从预分配池获取掩码内存，避免栈上分配大对象导致溢出，是内核开发的经典栈优化技巧。

1. 进程权限校验复用 ptrace_may_access 权限模型：只有能调试目标进程的用户，才能迁移其内存，保证操作的侵入性与权限等级匹配。
2. cpuset 资源隔离约束目标节点必须同时落在调用进程和目标进程的 cpuset 允许掩码范围内，不能突破 cgroup 资源隔离边界。普通用户只能迁移私有页（MPOL_MF_MOVE），持有 CAP_SYS_NICE 特权才能迁移共享页（MPOL_MF_MOVE_ALL）。
3. LSM 安全钩子通过 security_task_movememory 预留安全扩展点，支持 SELinux、AppArmor 等模块对内存迁移做二次拦截。

5.3 节点调度层：拓扑保持与顺序优化

do_migrate_pages 承接系统调用的参数，负责解决「按什么顺序迁移节点对，才能既保持内存布局、又不打满目标节点」的调度问题。

d = node_remap(s, *from, *to);

通过 node_remap 按相对位置一一映射，例如 from=[2,3,4]、to=[3,4,5] 时，严格按照 2→3、3→4、4→5 的对应关系迁移，最大程度保留进程原有的 NUMA 内存拓扑与线程-内存亲和性，避免迁移后性能回退。

优先选择「目标节点不在剩余源节点集合中」的节点对启动迁移。例如将 0、1、2 号节点迁到 1、2、3 时，优先迁 2→3，再迁 1→2，最后迁 0→1，始终让目标节点先处于"空闲接收"状态，避免节点内存脉冲式上涨触发直接回收。

当源节点数与目标节点数不相等时，已经落在目标掩码内的源节点直接跳过不迁移。例如 from=[0-7]、to=[3,4,5] 时，3、4、5 号节点的页面原地不动，只迁移其余节点的页面，最小化无意义的迁移开销。

5.4 通用迁移引擎：重试、降级与统计

migrate_pages 是所有场景共用的批量迁移执行引擎，核心逻辑是 10 轮重试循环 + 分级错误处理 + 大页降级策略。

函数将迁移结果分为四类，采取不同策略：

• MIGRATEPAGE_SUCCESS：迁移成功，从链表移除并计数
• -EAGAIN：临时冲突（拿不到锁、引用计数临时异常），留在原链表下一轮重试
• -ENOSYS / -ENOMEM：大页场景走拆分降级；普通页遇到 -ENOMEM 直接全局退出——内存不足时继续迁移只会加剧压力，快速失败是更合理的工程选择
• 其他错误（如 -EBUSY）：永久失败，移入失败链表，不再重试

同时维护三套独立重试计数器：普通页、大页、THP，分别统计不同粒度页面的临时失败情况。

当大页（large folio/THP）迁移失败时，内核不会直接宣告失败，而是调用 try_split_folio() 将大页拆分为 4KB 普通页，降级后重试迁移。

但有一个关键的性能权衡：

bool nosplit = (reason == MR_NUMA_MISPLACED);

NUMA 自动均衡场景绝不拆分 THP。因为拆分 THP 会损失 TLB 命中率，反而违背了 NUMA 优化降低延迟的初衷——宁可不迁移，也不破坏大页属性。这是典型的"性能优先"工程决策。

函数末尾通过 count_vm_events 上报五类统计指标，对应 /proc/vmstat 中的可观测节点：

• PGMIGRATE_SUCCESS / PGMIGRATE_FAIL：全局页面迁移成功/失败页数
• THP_MIGRATE_SUCCES / THP_MIGRATE_FAIL：THP 迁移成功/失败个数
• THP_MIGRATE_SPLIT：迁移过程中被拆分的 THP 个数

同时通过 tracepoint trace_mm_migrate_pages 暴露给 perf、ftrace 等 tracing 工具，方便线上问题排查。

5.5 单页执行层：__unmap_and_move 的完整流程

__unmap_and_move 是单页迁移的核心执行函数，严格对应三阶段模型：

static int __unmap_and_move(struct folio *src, struct folio *dst,                            int force, enum migrate_mode mode){    // 阶段一：锁定源页，处理回写    if (!folio_trylock(src)) { ... }    if (folio_test_writeback(src)) { ... }    // 保护 anon_vma 不被提前释放    if (folio_test_anon(src) && !folio_test_ksm(src))        anon_vma = folio_get_anon_vma(src);    // 锁定目标页    if (unlikely(!folio_trylock(dst)))        goto out_unlock;    // 阶段二：解除所有映射，写入迁移项    if (folio_mapped(src)) {        try_to_migrate(src, 0);        page_was_mapped = true;    }    // 阶段三：执行核心迁移，重建映射    if (!folio_mapped(src))        rc = move_to_new_folio(dst, src, mode);    if (page_was_mapped)        remove_migration_ptes(src,            rc == MIGRATEPAGE_SUCCESS ? dst : src, false);    ...}

工程细节：

1. anon_vma 引用保护：匿名页迁移前会持有 anon_vma 引用，防止解除映射后反向映射结构体被并发释放，导致后续重建映射时崩溃。
2. 直接规整禁止阻塞锁：如果当前进程处于直接回收上下文（PF_MEMALLOC），即使强制模式也不能阻塞等待页面锁，避免与预读路径形成死锁。
3. 失败回滚：如果迁移中途失败，remove_migration_ptes 会用源页重建映射，就像迁移从未发生过，保证用户态无感知。

5.6 底层原子操作：folio_migrate_mapping 的引用冻结

folio_migrate_mapping 是迁移最底层的原子操作，负责安全地将页面在 address_space 的 XArray 中替换。

int expected_count = folio_expected_refs(mapping, folio) + extra_count;if (!folio_ref_freeze(folio, expected_count)) {    return -EAGAIN;}

迁移前必须先校验页面引用计数是否符合预期：

• 无映射的匿名页：预期 1 个引用（页面锁自身）
• 有 mapping 的文件页：预期 1 + 页面数（缓存引用）
• 带私有数据的页面：额外再加 1 个引用

如果引用数超出预期，说明有内核路径通过 get_page() 额外持有了该页，迁移无法安全进行，直接返回 -EAGAIN。这是判断页面是否可迁移的核心依据。

通过 folio_ref_freeze 冻结引用计数后，原子替换 XArray 中的页槽位，同步转移脏位、交换缓存标记。如果跨 zone 迁移，还要同步更新 zone 级别的页统计（文件页数、脏页数、交换缓存数等），最后解冻引用计数，完成替换。

5.7 文件页的特殊处理：缓冲区迁移与兜底

文件页的迁移比匿名页复杂，因为可能附带 buffer_head 等文件系统私有数据，内核提供了多层适配：

1. 文件系统自定义回调：address_space->a_ops->migrate_folio，主流文件系统（ext4、xfs）都实现了自己的迁移函数，处理私有数据。
2. 通用缓冲区迁移：buffer_migrate_folio 处理带 buffer_head 的页面，迁移前需要锁定所有缓冲区头。异步模式下使用 trylock_buffer，拿不到锁直接放弃；同步模式才会阻塞等待。
3. 兜底 fallback 逻辑：如果文件系统未实现迁移回调，走 fallback_migrate_folio：脏页触发回写、带缓冲区的尝试释放缓冲区，退化为最简迁移逻辑。

5.8 缺页侧：迁移项的透明等待

当进程访问正在迁移的页面时，缺页异常中的处理逻辑：

void __migration_entry_wait(struct mm_struct *mm, pte_t *ptep, spinlock_t *ptl){    spin_lock(ptl);    entry = pte_to_swp_entry(*ptep);    if (!is_migration_entry(entry))        goto out;    migration_entry_wait_on_locked(entry, ptep, ptl);    return;out:    pte_unmap_unlock(ptep, ptl);}

识别出迁移项后，进程阻塞在源页的等待队列上，直到迁移完成解锁页面。随后缺页处理返回 VM_FAULT_RETRY，重新走完整的缺页流程，此时 PTE 已指向新的物理页面，进程正常访问，全程无感知。

该机制同时支持普通页 PTE 级、THP PMD 级、巨页 PUD 级的迁移项等待，逻辑完全统一。

六、迁移失败的典型场景

实际系统中页面迁移的成功率并非 100%，以下场景会导致迁移失败：

1. 额外内核引用：除页表映射外，页面被 GUP、bio 等内核路径持有额外引用，无法安全替换
2. 页面正在回写：脏页正在向磁盘回写时不能迁移，异步模式下直接跳过
3. 拿不到页面锁/缓冲区锁：页面被其他内核路径持有锁时，异步迁移直接放弃
4. 文件系统未实现迁移回调：小众文件系统未提供 migrate_folio 回调，脏页无法迁移
5. 目标页分配失败：系统内存严重不足，无法分配目标页面
6. 非 LRU 页隔离失败：驱动自定义可移动页的 isolate 回调返回失败
7. 目标节点水位不足：NUMA 均衡场景下，目标节点剩余内存低于水位线时拒绝迁入
8. 共享 THP 限制：NUMA 均衡场景下，多进程共享的 THP 不迁移，避免拆分大页

这也是为什么系统严重碎片化时，多次规整也未必能释放出高阶连续内存——很多页面实际上已经失去了可迁移性。

七、性能影响与工程实践

页面迁移不是免费的。一次 4KB 单页迁移的开销包括反向映射遍历、页表修改、TLB 刷新、内存拷贝、进程阻塞唤醒。对于 2MB THP，拷贝开销会成倍放大，极端情况下会造成毫秒级的业务延迟抖动。

观测手段

通过 /proc/vmstat 可实时观察系统迁移状态：

cat /proc/vmstat | grep -E ”pgmigrate|thp_migrate”

重点关注迁移失败率和 THP 拆分率，如果拆分率持续偏高，说明系统在频繁破坏大页做迁移，需要评估收益与代价。

调优建议

1. 延迟敏感业务：使用 mmap + MAP_HUGETLB 分配静态巨页，静态巨页不会被常规规整和 NUMA 均衡迁移。
2. 物理地址固定场景：DPDK、RDMA 等场景使用 VFIO 或长期 GUP 钉住页面，从根源上避免迁移。
3. 主动规整时机：通过 /proc/sys/vm/compact_memory 在业务低峰期主动触发规整，避免高峰期被动规整。
4. NUMA 绑定：合理绑定 CPU 和内存节点，减少自动均衡的无意义迁移；对性能极致要求的场景可关闭 kernel.numa_balancing。
5. CMA 预留优化：嵌入式场景合理设置 CMA 区域大小，避免频繁迁移腾出连续内存。

八、总结

页面迁移是 Linux 内存管理中最能体现虚拟地址透明性价值的机制之一。它用一套统一的框架支撑了内存规整、NUMA 均衡、CMA、热插拔、异构内存等多个完全不同的上层场景，其核心设计思想可以概括为三点：

1. 利用抽象透明性：虚拟地址与物理地址的解耦，是迁移能够成立的根本前提
2. 细粒度同步设计：页面锁贯穿整个迁移周期，既是同步手段也是进程等待的锚点；迁移项复用 swap 编码，用最小改动实现透明阻塞
3. 分层工程权衡：从系统调用准入、节点调度、批量重试到单页执行，每一层都做了针对性的性能与正确性权衡，在不同场景下选择不同的策略

理解页面迁移，本质上是理解内核如何在不打破用户态抽象的前提下，灵活调度物理内存资源。这种"上层透明、底层灵活"的设计思路，对于理解分布式系统数据迁移、虚拟机热迁移等技术也具有很强的借鉴意义。
