Python入门CAD二次开发：3步自动生成工程图明细表

作为工程人，你是否也曾被CAD工程图的明细表折磨过？

手动录入零件编号、名称、规格、数量，反复核对生怕出错；图纸修改后，明细表又要重新调整，耗时又耗力。更头疼的是，新手刚接触CAD二次开发，看着一堆专业术语和代码，直接犯了难。

其实不用怕！今天就给大家带来「Python入门CAD二次开发」的实操指南，重点解决「自动生成工程图明细表」这个核心需求。全程避开复杂原理，只讲落地步骤，新手也能跟着做，从此跟重复劳动说再见！

一、先搞懂：为什么用Python做CAD二次开发？

可能有小伙伴会问，CAD本身有自带的功能，为什么还要用Python二次开发？

核心原因就两个：高效和灵活。

1. 高效：

重复工作自动化，原本1小时的明细表录入，代码跑一遍只要几十秒，还能避免人工错误；

2. 灵活：

CAD自带功能无法满足个性化需求（比如对接Excel物料清单、按自定义规则编号），Python可以按需定制。

而且Python语法简单，生态丰富，有专门针对CAD开发的库，入门门槛远低于C++等语言，非常适合新手。

二、前期准备：3个核心工具，5分钟搞定环境配置

开始之前，先把“工具包”备齐，步骤很简单，跟着走就行。

1. 必备软件

• CAD软件：

  推荐AutoCAD 2018及以上版本（兼容性更好）；

• Python环境：推荐Python 3.7-3.9版本（避免版本过高导致库不兼容），官网直接下载安装，记得勾选“Add Python to PATH”。

2. 关键Python库：pyautocad

pyautocad是专门用于AutoCAD二次开发的Python库，能直接操控CAD的绘图、选择、修改等功能，安装方式超简单：

打开电脑的“命令提示符”（Win+R输入cmd），输入以下命令，回车等待安装完成即可：

如果安装失败，大概率是网络问题，可换成国内镜像源：

3. 辅助工具：Excel（可选）

如果零件信息已经整理在Excel里，可借助xlrd/xlwt库读取Excel数据，直接批量生成明细表，不用手动输入数据。安装命令：

三、核心步骤：3步自动生成明细表

我们以「从Excel读取零件信息，在CAD中自动生成标准明细表」为例，拆解具体实现步骤。整个逻辑很简单：连接CAD → 读取数据 → 绘制明细表。

第一步：连接AutoCAD，建立通信

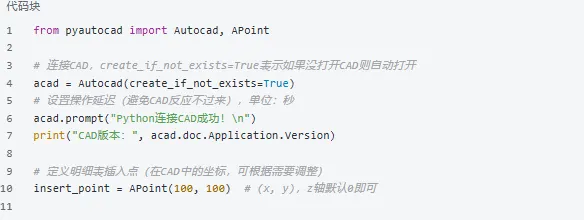

首先要让Python和CAD“打通”，这样才能通过代码操控CAD。编写以下代码，运行前确保AutoCAD已打开（新建一个空白图纸即可）。

运行代码后，如果CAD底部命令行出现“Python连接CAD成功！”，就说明连接成功了。

第二步：读取Excel中的零件数据

假设我们的零件信息已经整理在Excel中，表格格式如下（可根据实际需求修改）：

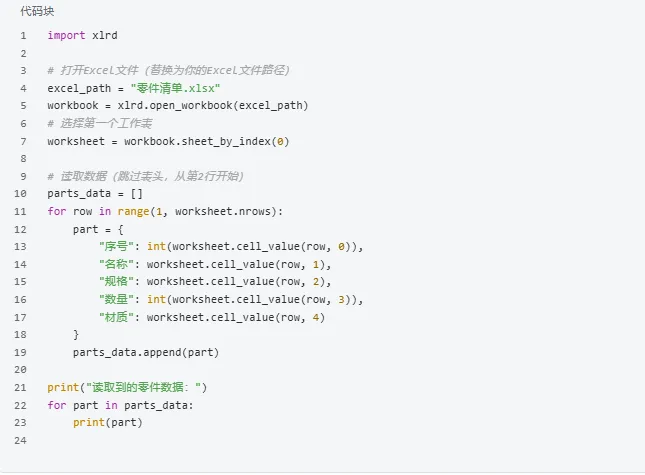

编写代码读取Excel数据：

运行后，会在控制台打印出读取到的零件信息，确认数据无误后，进入下一步。

第三步：在CAD中绘制明细表

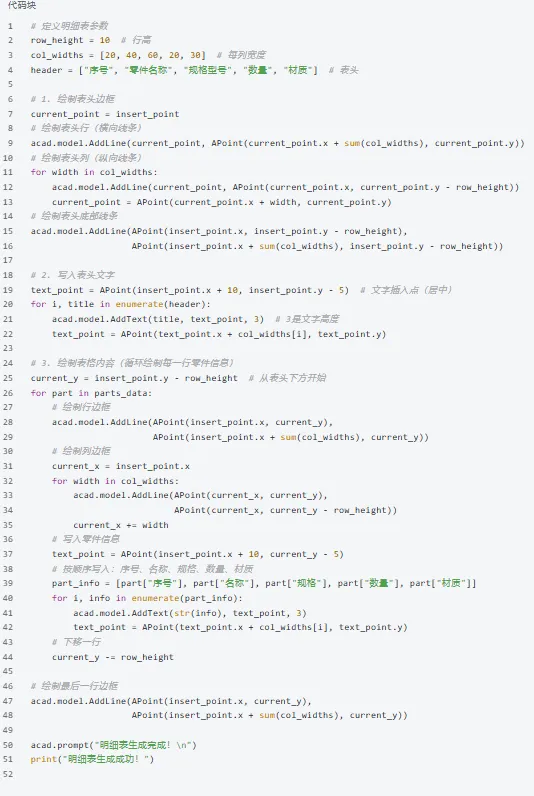

明细表的本质是“带文字的表格”，我们需要先绘制表格边框，再把零件信息写入对应的单元格。这里定义一个标准明细表：列数5（对应序号、名称、规格、数量、材质），行高10，列宽分别为20、40、60、20、30（可根据需求调整）。

运行代码后，回到CAD图纸，就能看到自动生成的明细表了！从连接CAD到绘制完成，全程不到10秒，而且数据准确无误。

四、新手必看：常见问题与优化技巧

1. 常见问题解决

• 问题1：运行代码提示“找不到pyautocad库”？—— 重新执行安装命令，确保Python环境配置正确（可在cmd中输入python -V查看是否能识别Python）；

• 问题2：连接CAD失败？—— 先手动打开AutoCAD，新建空白图纸，再重新运行代码；

• 问题3：文字显示不全/重叠？—— 调整文字高度（AddText的第三个参数）或列宽（col_widths列表）。

2. 进阶优化技巧

• 自定义明细表格式：修改row_height（行高）、col_widths（列宽）、文字高度等参数，适配公司的标准明细表模板；

• 自动更新明细表：如果图纸修改，只需更新Excel中的零件信息，重新运行代码即可覆盖旧明细表；

• 批量处理多图纸：添加循环逻辑，自动读取多个Excel文件，为多个CAD图纸生成明细表。

五、总结：新手入门的核心逻辑

其实Python做CAD二次开发，核心逻辑就是「连接软件 → 读取数据 → 执行操作」，不用死记硬背复杂原理，先从“实现小功能”开始，比如自动生成明细表、自动标注尺寸等，慢慢积累信心。

今天的案例只是入门，后续还能实现更复杂的功能，比如：自动统计零件数量、批量修改图纸中的文字、对接ERP系统自动同步物料信息等。

如果你是工程人，想通过Python提高工作效率；或者是Python新手，想入门二次开发，这个案例绝对是很好的起点。赶紧把代码复制过去，替换成自己的Excel数据，试一下吧！
