Linux内存映射: 从原理到实践的深度剖析

引言: 为什么需要内存映射？

想象一下你正在管理一个巨大的仓库（物理内存）, 但仓库本身杂乱无章, 直接在里面找东西效率极低. 这时你会创建一个智能目录系统（虚拟内存）, 每个物品都有固定编号, 找东西时先查目录, 目录告诉你物品实际在哪个货架哪个位置——这就是内存映射的核心思想

作为Linux内核的核心机制之一, 内存映射不仅提供了进程隔离的安全保障, 更通过巧妙的间接访问机制, 让有限物理内存得以高效支持近乎无限的虚拟地址空间. 今天, 我们将深入Linux内存映射的每一个角落

第一章: 内存映射基础概念

1.1 虚拟内存与物理内存的关系

虚拟内存是进程看到的连续地址空间, 从0到4GB（32位）或更大（64位）. 物理内存是实际的RAM硬件. 两者通过页表建立映射关系

生活比喻: 虚拟内存就像餐厅的菜单（连续编号的菜品）, 物理内存是厨房的实际食材. 顾客（进程）点菜只看菜单号, 厨师（MMU）根据号码找到实际食材位置

1.2 内存映射的三种基本类型

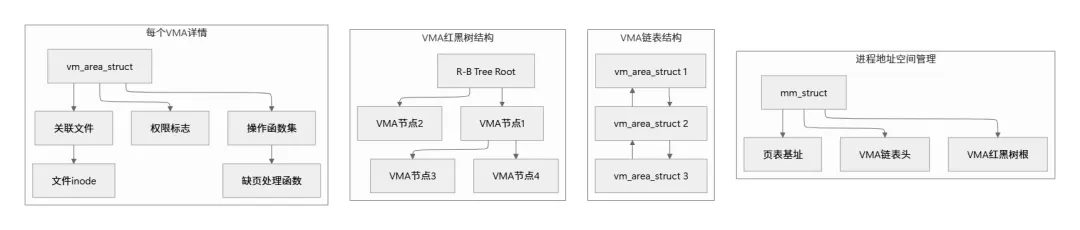

第二章: 核心数据结构深度解析

2.1 进程地址空间描述符: mm_struct

每个进程都有独立的地址空间, 由mm_struct描述:

// include/linux/mm_types.h 精简版struct mm_struct {struct {struct vm_area_struct *mmap;        // VMA链表头struct rb_root mm_rb;               // VMA红黑树根        unsigned long task_size;            // 地址空间大小        pgd_t *pgd;                         // 页全局目录        unsigned long start_code, end_code; // 代码段边界        unsigned long start_data, end_data; // 数据段边界        unsigned long start_brk, brk;       // 堆边界        unsigned long start_stack;          // 栈起始        unsigned long arg_start, arg_end;   // 命令行参数        unsigned long env_start, env_end;   // 环境变量    } __randomize_layout;    atomic_t mm_users;      // 使用该地址空间的用户数    atomic_t mm_count;      // 主引用计数struct list_head mmlist; // 所有mm_struct链表};

2.2 虚拟内存区域: vm_area_struct (VMA)

VMA描述虚拟地址空间中一段连续的、具有相同访问属性的区域

struct vm_area_struct {    unsigned long vm_start;     // 区域起始地址    unsigned long vm_end;       // 区域结束地址struct mm_struct *vm_mm;    // 所属地址空间    // 权限标志    pgprot_t vm_page_prot;    unsigned long vm_flags;     // VM_READ, VM_WRITE, VM_EXEC等struct rb_node vm_rb;       // 红黑树节点    // 链表连接struct vm_area_struct *vm_next, *vm_prev;    // 文件相关信息（文件映射时使用）struct file *vm_file;    unsigned long vm_pgoff;     // 文件内偏移（页单位）    // 操作函数集    conststruct vm_operations_struct *vm_ops;    // 匿名映射相关信息struct anon_vma *anon_vma;  // 匿名映射管理结构};

关键点: Linux同时用链表（便于遍历）和红黑树（快速查找特定地址）管理VMA. 查找地址属于哪个VMA时, 红黑树的O(log n)效率远高于链表的O(n)

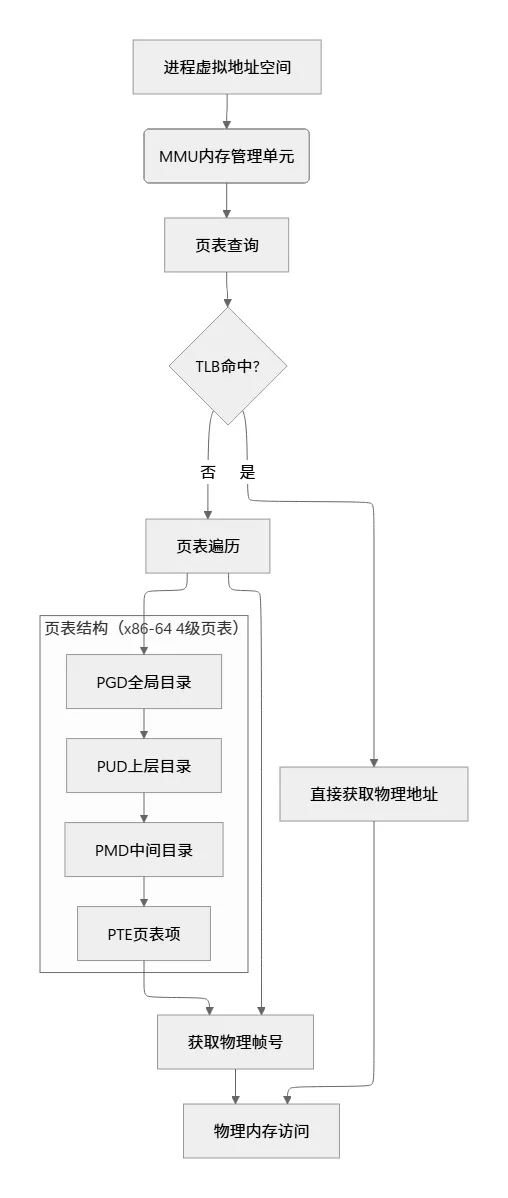

2.3 页表项: pte_t 与多级页表

以x86-64为例, 采用4级页表结构:

虚拟地址分解: 63-48   47-39   38-30   29-21   20-12   11-0保留位   PGD索引 PUD索引 PMD索引 PTE索引 页内偏移

// 页表项标志位（部分）#define _PAGE_PRESENT   0x001   // 页在内存中#define _PAGE_RW        0x002   // 可写#define _PAGE_USER      0x004   // 用户空间可访问#define _PAGE_ACCESSED  0x020   // 已被访问#define _PAGE_DIRTY     0x040   // 已被写入#define _PAGE_FILE      0x800   // 文件映射页（非Present时）

第三章: 内存映射的工作机制

3.1 mmap系统调用全流程

// mm/mmap.c 核心逻辑简化SYSCALL_DEFINE6(mmap, unsigned long, addr, unsigned long, len,                unsigned long, prot, unsigned long, flags,                unsigned long, fd, unsigned long, off){    // 1. 参数检查和调整    len = PAGE_ALIGN(len);  // 按页对齐    // 2. 获取文件指针（文件映射时）struct file *file = NULL;    if (flags & MAP_SHARED) {        file = fget(fd);    }    // 3. 调用内核实际处理函数    addr = vm_mmap_pgoff(file, addr, len, prot, flags, off >> PAGE_SHIFT);    // 4. 返回映射的虚拟地址    return addr;}

3.2 缺页异常处理: 按需分配的魔法

核心思想: Linux采用**延迟分配（Lazy Allocation）**策略, mmap时只建立虚拟映射, 实际物理页在首次访问时通过缺页异常分配

// mm/memory.c 缺页处理核心（极度简化）static vm_fault_t handle_mm_fault(struct vm_area_struct *vma,                                  unsigned long address,                                  unsigned int flags){    // 1. 查找各级页表项    pgd_t *pgd = pgd_offset(vma->vm_mm, address);    p4d_t *p4d = p4d_alloc(vma->vm_mm, pgd, address);    pud_t *pud = pud_alloc(vma->vm_mm, p4d, address);    pmd_t *pmd = pmd_alloc(vma->vm_mm, pud, address);    if (!pmd)        return VM_FAULT_OOM;    // 2. 处理页表中间目录    if (pmd_none(*pmd)) {        // 中间目录为空, 需要分配新页表        pte_t *new_pte = pte_alloc_one(vma->vm_mm);        pmd_populate(vma->vm_mm, pmd, new_pte);    }    // 3. 处理实际页表项    pte_t *pte = pte_offset_map(pmd, address);    if (pte_none(*pte)) {        // 页不存在, 需要分配页面        return do_anonymous_page(vma, address, pte, flags);    } else if (pte_present(*pte)) {        // 页存在但可能涉及写时复制        return do_wp_page(vma, address, pte, flags);    }    // 4. 文件映射的特殊处理    if (vma->vm_ops && vma->vm_ops->fault) {        return vma->vm_ops->fault(vma, address, flags);    }    return VM_FAULT_SIGBUS;  // 不应该到达这里}

3.3 文件映射 vs 匿名映射的底层差异

文件映射的页面缓存机制:

关键数据结构:

struct page {    unsigned long flags;        // 页面状态标志struct address_space *mapping;  // 指向地址空间（文件映射时）    pgoff_t index;              // 页面在文件中的偏移    void *private;              // 私有数据    atomic_t _mapcount;         // 映射计数    atomic_t _refcount;         // 引用计数};

当多个进程映射同一文件时, 内核通过Page Cache共享页面, 避免重复磁盘读取

第四章: 高级内存映射特性

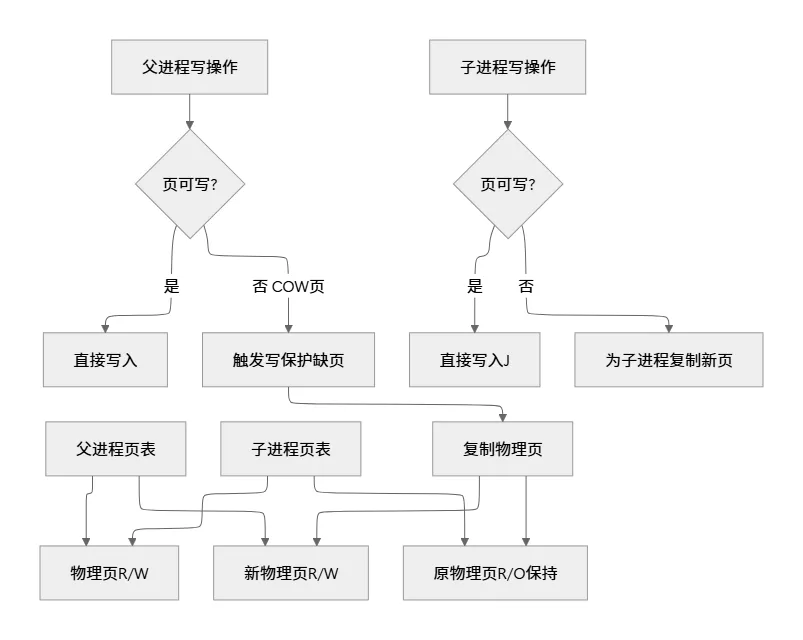

4.1 写时复制（Copy-on-Write, COW）

生活比喻: 父子分家前共用一本账本（共享物理页）, 当一方要修改账目时, 才复印一份（分配新页）各自修改

内核实现关键:

static vm_fault_t do_wp_page(struct vm_area_struct *vma,                             unsigned long address,                             pte_t *page_table){struct page *old_page, *new_page;    // 获取原页面    old_page = vm_normal_page(vma, address, *page_table);    // 如果页面只被一个进程引用, 直接改为可写    if (page_mapcount(old_page) == 1) {        pte_t new_pte = pte_mkyoung(*page_table);        new_pte = pte_mkdirty(new_pte);        new_pte = pte_mkwrite(new_pte);        set_pte_at(vma->vm_mm, address, page_table, new_pte);        return VM_FAULT_WRITE;    }    // 多个引用, 需要复制    new_page = alloc_page_vma(GFP_HIGHUSER_MOVABLE, vma, address);    // 复制页面内容    copy_user_highpage(new_page, old_page, address, vma);    // 更新页表: 原页只读, 新页可写    pte_t new_pte = mk_pte(new_page, vma->vm_page_prot);    new_pte = pte_mkyoung(new_pte);    new_pte = pte_mkdirty(new_pte);    new_pte = pte_mkwrite(new_pte);    set_pte_at(vma->vm_mm, address, page_table, new_pte);    // 减少原页引用    page_remove_rmap(old_page, false);    return VM_FAULT_WRITE;}

4.2 大页（Huge Pages）映射

传统4KB页表的问题: TLB覆盖范围有限. 大页（通常2MB或1GB）减少TLB Miss, 提升性能

// 使用大页的mmap示例addr = mmap(NULL, 2*1024*1024, PROT_READ|PROT_WRITE,            MAP_PRIVATE|MAP_ANONYMOUS|MAP_HUGETLB,            -1, 0);

大页管理:

# 查看大页信息$ cat /proc/meminfo | grep HugeHugePages_Total:       0HugePages_Free:        0HugePages_Rsvd:        0HugePages_Surp:        0Hugepagesize:       2048 kB# 预留大页$ echo 20 > /proc/sys/vm/nr_hugepages

4.3 内存映射的同步机制

msync系统调用: 确保映射内容与磁盘同步

int msync(void *addr, size_t length, int flags);

第五章: 实战应用与性能分析

5.1 使用mmap加速文件读取

#include <sys/mman.h>#include <sys/stat.h>#include <fcntl.h>#include <stdio.h>#include <unistd.h>int main(int argc, char *argv[]) {    if (argc != 2) {        fprintf(stderr, "Usage: %s <file>\n", argv[0]);        return 1;    }    // 传统read方式struct timespec start, end;    clock_gettime(CLOCK_MONOTONIC, &start);    int fd = open(argv[1], O_RDONLY);struct stat sb;    fstat(fd, &sb);    char *buf = malloc(sb.st_size);    read(fd, buf, sb.st_size);    // 处理数据...    for (off_t i = 0; i < sb.st_size; i++) {        buf[i] = buf[i] + 1;  // 示例操作    }    free(buf);    close(fd);    clock_gettime(CLOCK_MONOTONIC, &end);    double read_time = (end.tv_sec - start.tv_sec) +                       (end.tv_nsec - start.tv_nsec) / 1e9;    // mmap方式    clock_gettime(CLOCK_MONOTONIC, &start);    fd = open(argv[1], O_RDONLY);    fstat(fd, &sb);    char *mapped = mmap(NULL, sb.st_size, PROT_READ|PROT_WRITE,                       MAP_PRIVATE, fd, 0);    // 处理数据...    for (off_t i = 0; i < sb.st_size; i++) {        mapped[i] = mapped[i] + 1;  // 触发写时复制    }    munmap(mapped, sb.st_size);    close(fd);    clock_gettime(CLOCK_MONOTONIC, &end);    double mmap_time = (end.tv_sec - start.tv_sec) +                       (end.tv_nsec - start.tv_nsec) / 1e9;    printf("read() time: %.6f seconds\n", read_time);    printf("mmap() time: %.6f seconds\n", mmap_time);    printf("Speedup: %.2fx\n", read_time / mmap_time);    return 0;}

性能对比结果（典型情况）:

5.2 进程间共享内存通信

// writer.c#include <sys/mman.h>#include <fcntl.h>#include <unistd.h>#include <string.h>#include <stdio.h>struct shared_data {    int counter;    char message[256];};int main() {    // 创建共享内存对象    int fd = shm_open("/my_shm", O_CREAT | O_RDWR, 0666);    ftruncate(fd, sizeof(struct shared_data));    // 映射共享内存struct shared_data *data = mmap(NULL, sizeof(struct shared_data),                                   PROT_READ | PROT_WRITE,                                   MAP_SHARED, fd, 0);    // 写入数据    data->counter = 0;    for (int i = 0; i < 10; i++) {        data->counter++;        snprintf(data->message, sizeof(data->message),                "Message #%d", data->counter);        printf("Writer: counter=%d, message=%s\n",                data->counter, data->message);        sleep(1);    }    // 清理    munmap(data, sizeof(struct shared_data));    close(fd);    shm_unlink("/my_shm");    return 0;}// reader.c#include <sys/mman.h>#include <fcntl.h>#include <unistd.h>#include <stdio.h>struct shared_data {    int counter;    char message[256];};int main() {    int fd = shm_open("/my_shm", O_RDONLY, 0666);struct shared_data *data = mmap(NULL, sizeof(struct shared_data),                                   PROT_READ,                                   MAP_SHARED, fd, 0);    for (int i = 0; i < 10; i++) {        printf("Reader: counter=%d, message=%s\n",               data->counter, data->message);        sleep(1);    }    munmap(data, sizeof(struct shared_data));    close(fd);    return 0;}

第六章: 调试与监控工具

6.1 进程内存映射查看

# 查看进程内存映射$ pmap -x <pid>Address           Kbytes     RSS   Dirty Mode  Mapping0000555555554000       4       4       0 r-x-- a.out0000555555755000       4       4       4 r---- a.out0000555555756000       4       4       4 rw--- a.out00007ffff7a3a000    1784     308       0 r-x-- libc-2.31.so00007ffff7bf2000    2048       0       0 ----- libc-2.31.so00007ffff7df2000      16      16      16 r---- libc-2.31.so00007ffff7df6000       8       8       8 rw--- libc-2.31.so# 详细统计信息$ cat /proc/<pid>/maps$ cat /proc/<pid>/smaps  # 更详细的统计信息# 按内存使用排序$ ps aux --sort=-rss

6.2 性能分析工具

# 使用perf分析缺页异常$ perf record -e page-faults -g ./my_program$ perf report# 使用trace-cmd跟踪mmap相关事件$ trace-cmd record -e syscalls -F ./my_program$ trace-cmd report | grep mmap# 使用valgrind检测内存问题$ valgrind --tool=memcheck ./my_program$ valgrind --tool=massif ./my_program  # 堆分析

6.3 内核调试技巧

// 添加调试打印（内核模块中）#include <linux/kernel.h>static void debug_vma(struct vm_area_struct *vma){    printk(KERN_DEBUG "VMA: %lx-%lx, flags: %lx, file: %p\n",           vma->vm_start, vma->vm_end, vma->vm_flags, vma->vm_file);    if (vma->vm_file) {        printk(KERN_DEBUG "  File: %s, inode: %lu\n",               vma->vm_file->f_path.dentry->d_name.name,               vma->vm_file->f_inode->i_ino);    }}// 使用ftrace动态追踪$ echo 1 > /sys/kernel/debug/tracing/events/kmem/mm_page_alloc/enable$ cat /sys/kernel/debug/tracing/trace_pipe

第七章: 内存映射优化策略

7.1 映射参数选择策略

7.2 预读与预取优化

// 使用madvise提供访问模式提示madvise(addr, length, MADV_SEQUENTIAL);  // 顺序访问madvise(addr, length, MADV_RANDOM);      // 随机访问madvise(addr, length, MADV_WILLNEED);    // 即将访问madvise(addr, length, MADV_DONTNEED);    // 不再需要// 使用mlock锁定关键页面（避免交换）mlock(addr, length);      // 锁定到物理内存munlock(addr, length);    // 解除锁定mlockall(MCL_CURRENT);    // 锁定所有当前映射

7.3 NUMA架构优化

// 在特定NUMA节点分配内存#include <numaif.h>// 设置内存分配策略set_mempolicy(MPOL_BIND, &nodemask, sizeof(nodemask));// 或者使用mbind对已有映射设置策略mbind(addr, length, MPOL_BIND, &nodemask, sizeof(nodemask), 0);

第八章: 常见问题与解决方案

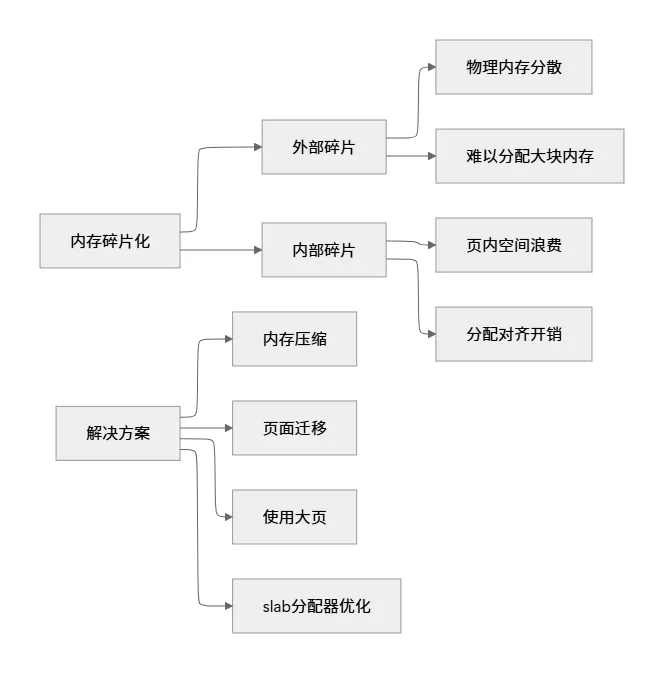

8.1 内存碎片化问题

检测碎片:

$ cat /proc/buddyinfo  # 查看伙伴系统空闲页$ cat /proc/pagetypeinfo  # 页面类型信息$ cat /proc/vmstat | grep frag  # 碎片统计

8.2 内存泄漏检测

// 使用内核的page owner追踪$ echo 1 > /sys/kernel/debug/page_owner$ cat /sys/kernel/debug/page_owner > page_owner.txt$ grep -A 10 "PFN" page_owner.txt | head -50// 用户空间检测工具$ valgrind --leak-check=full ./my_program$ mtrace ./my_program  # glibc内存跟踪

总结: Linux内存映射设计哲学

通过对Linux内存映射机制的深度剖析, 我们可以总结出以下核心设计思想:

9.1 分层抽象与统一管理

9.2 关键优化技术回顾

9.3 给开发者的建议

1. 1. 理解访问模式: 顺序访问使用MADV_SEQUENTIAL, 随机访问使用MADV_RANDOM
2. 2. 合理选择映射类型: 只读文件用私有映射, 共享数据用共享映射
3. 3. 注意对齐和大小: 按页大小对齐, 大块内存考虑大页
4. 4. 及时同步和释放: 重要数据及时msync, 不用时munmap
5. 5. 利用现代硬件特性: NUMA、持久内存、IOMMU等
