智能电力监测新标杆:PZ系列可编程智能电测仪表,您的电力系统还缺它吗?

在电力系统、工矿企业、智能大厦等场景中，精准的电力参数测量与高效的电能管理是保障安全、提升能效的关键。您是否还在为传统电测仪表的单一功能而烦恼？是否因复杂的接线和配置而头疼？安科瑞电气股份有限公司推出的PZ系列可编程智能电测仪表，凭借其多功能集成、高精度测量、灵活配置等优势，成为电力监控领域的理想选择。本文将为您详细介绍这款产品的核心功能、技术亮点及应用场景，助您轻松实现智能化电力管理。

一、产品概述：全能电力监测，一表搞定

PZ系列智能电测仪表是一款集电力参数测量、电能监测、远程通讯于一体的高端仪表，适用于单相或三相电力系统。它能够实时监测电压、电流、有功/无功功率、功率因数、频率等关键参数，并支持四象限电能计量，满足各类复杂场景的监控需求。

核心功能亮点：

•多参数测量：三相电压/电流、功率、电能、频率等全维度数据采集。

•灵活配置：支持RS485通讯（MODBUS-RTU协议、DLT645规约）、4-20mA模拟量输出、开关量输入/输出（DI/DO）。

•高精度显示：LED/LCD双显示模式，数据一目了然。

•扩展性强：可选配谐波测量、事件记录（SOE）、极值记录等功能。

二、技术参数：精准可靠，适应严苛环境

PZ系列仪表在精度、安全性和环境适应性上表现卓越，满足工业级应用需求：

1.测量精度

– 电压/电流：0.2级

– 有功功率：0.5级

– 谐波测量：±1.0%（2-31次谐波）

2.输入范围

– 电压：AC 100V/400V/660V（三相）

– 电流：AC 1A/5A，支持10倍过载1秒

3.环境适应性

– 工作温度：-10℃～+55℃

– 防护等级：IP52，适合配电柜安装

4.通讯功能

– 支持MODBUS-RTU和DLT645双协议，波特率1200-38400bps可调。

三、安装与接线：简单快捷，省时省力

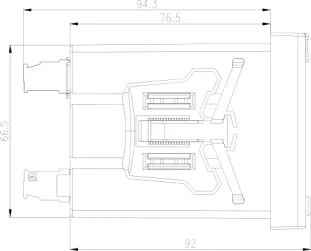

PZ系列提供72、80、96三种尺寸规格，适配不同安装场景。其模块化设计使得安装和接线极为便捷：

1.安装步骤

– 开孔尺寸：72型（67×67mm）、96型（88×88mm）。

– 卡扣固定：无需工具，插入即锁紧。

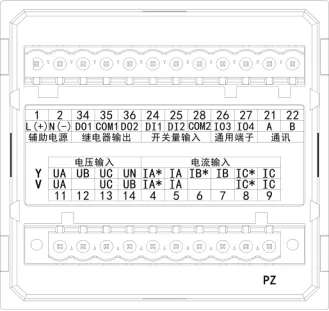

2.接线示意图

– 电压/电流输入端子明确标识，支持单相、三相三线/四线接线。

– 推荐为电源和电压端子加装保险丝（BS88 1A gG），提升安全性。

四、智能操作与编程：一键设置，高效管理

仪表配备4个功能按键（SET、左、右、回车），支持参数编程与数据查看：

1.按键功能

–SET键：进入编程模式（默认密码0001）。

–组合键：快速调整百位数，提升设置效率。

2.典型应用示例

–修改电流变比：适用于CT二次侧1000A/5A的场合，通过菜单直接输入倍率。

–模拟量输出配置：可设置Uab线电压对应4-20mA输出，适配DCS系统。

五、通讯与数据管理：远程监控，实时掌控

PZ系列支持丰富的通讯功能，助力构建智能化监控网络：

1.MODBUS-RTU协议

– 地址表涵盖电力参数、电能数据、事件记录等，支持远程读取/写入。

– 示例：读取吸收有功电能（地址003FH-0040H），自动计算一次侧值。

2.DLT645规约兼容

– 支持07/97版本，可直接读取四象限电能及分时费率数据。

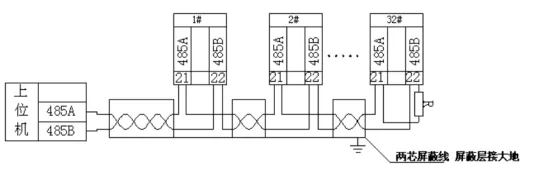

3.接线建议

– RS485总线末端并联120Ω电阻，屏蔽层接地，确保通讯稳定。

六、应用场景：覆盖广泛，价值显著

PZ系列仪表已广泛应用于以下场景：

•工业电力监控：实时监测产线能耗，优化负载分配。

•智能建筑：集成楼宇自动化系统，实现电能分项计量。

•新能源系统：光伏/风电并网监测，保障电网安全。

客户案例：某制造企业通过部署PZ96-E4/KC仪表，实现了配电回路的全参数监控，年节能效率提升15%。

七、选择PZ系列的三大理由

1.高性价比：替代传统变送器+仪表组合，降低成本。

2.灵活扩展：可选配谐波、SOE、模拟量输出等功能。

3.售后无忧：安科瑞提供专业技术支持，终身维护服务。
