【Mixly编程入门】第12课 Mixly(米思齐)水位报警器
- 2026-10-23 03:55:49
【Mixly编程入门】第12课 Mixly(米思齐)水位报警器一、项目介绍 这节课我们将使用无源蜂鸣器制作一个警报器项目。通过Mixly编程实现水位传感器检测水，蜂鸣器发出警报。 二、所需器材

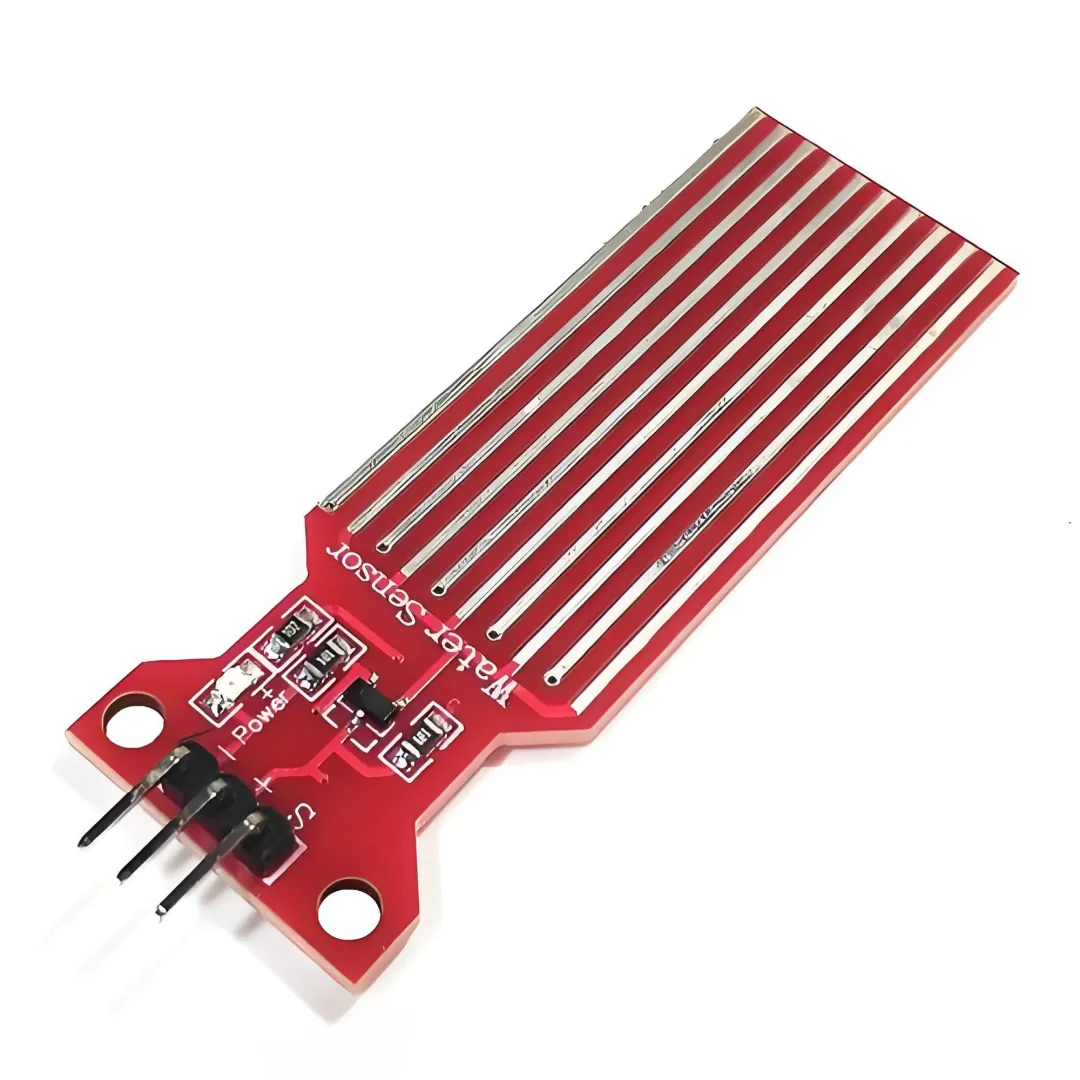

三、水位传感器及原理 水位传感器是指能将被测点水位实时转变为电信号的电子模块。水位传感器通常包含：

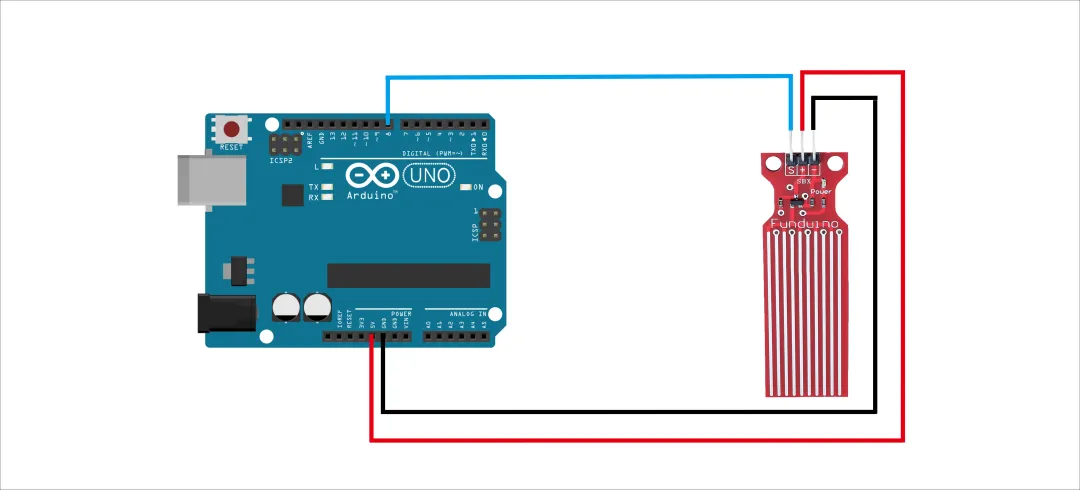

工作原理： 四、电路连接 将无源蜂鸣器的正极（通常标有"+"或较长的引脚）连接到 Arduino 的数字引脚 9；将无源蜂鸣器的负极连接到 GND。
将水位传感器的S引脚(信号引脚)接在8号引脚，负极接GND，正极接5V引脚。

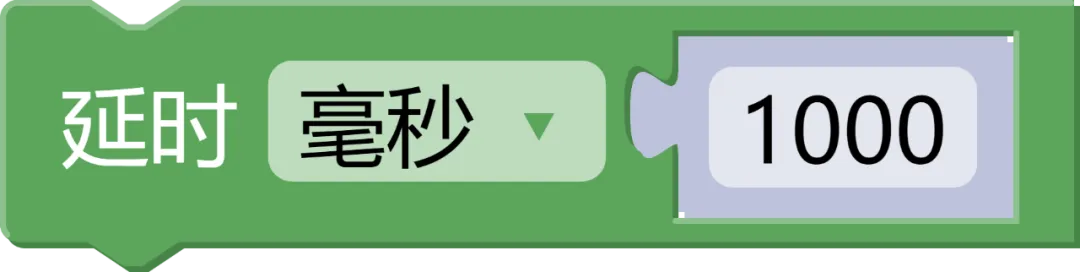

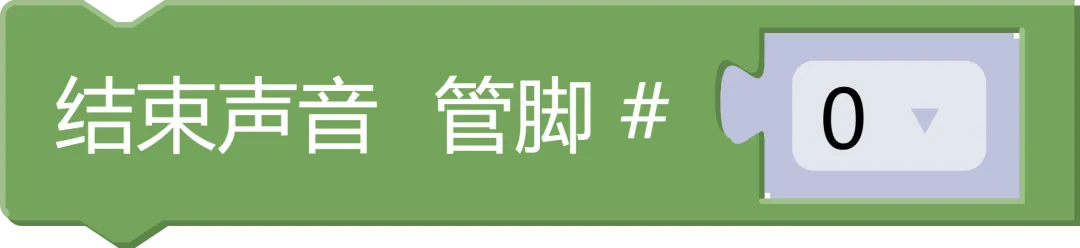

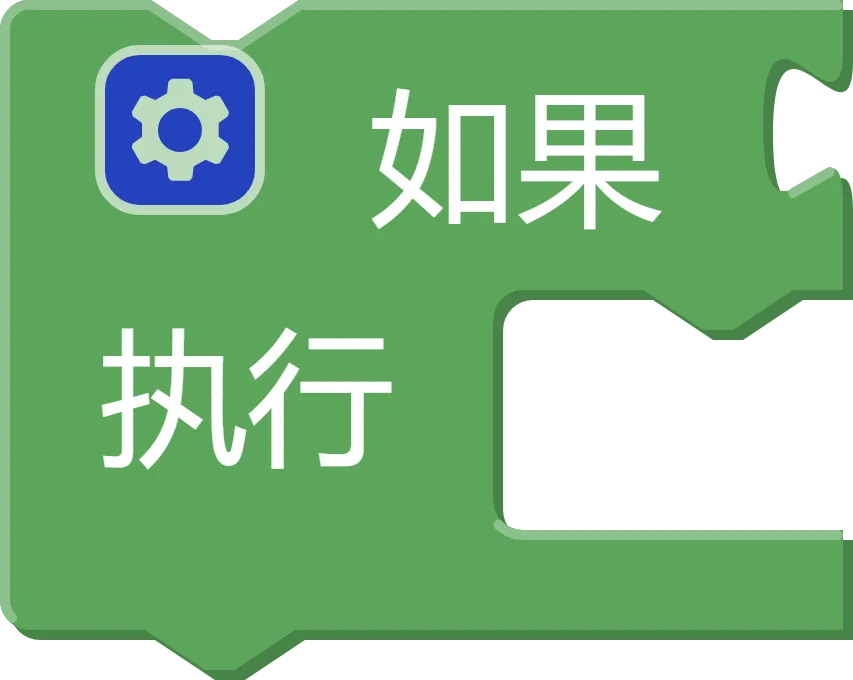

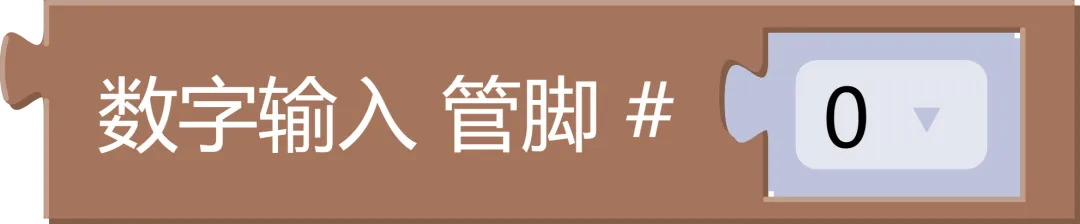

五、编程实践 这节课我们将使用数字输入管脚 #[4]程序指令来获取水位传感器的输入；使用如果……执行……程序指令进行水位传感器检测水位判断；使用播放声音管脚 #[0]设为[低]程序指令设置蜂鸣器发出声音的频率等。

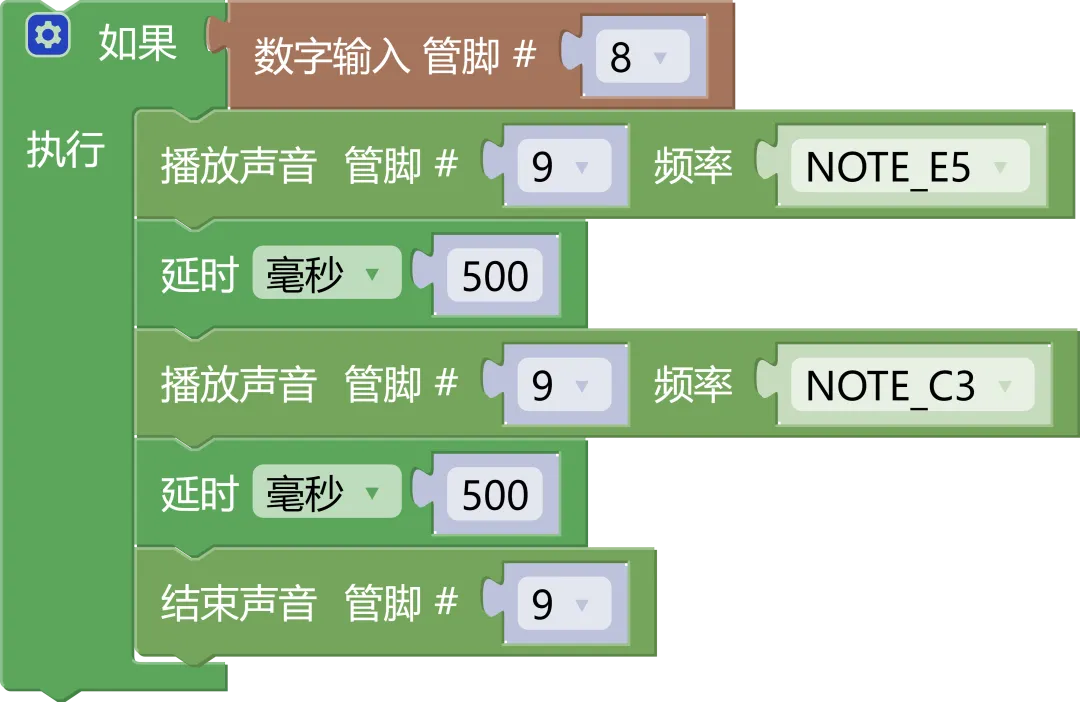

项目程序如下图所示：

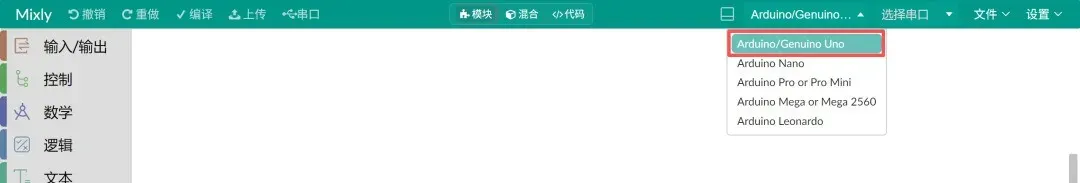

六、烧录上传 Step1：用 USB 数据线将你的Arduino Uno开发板连接到电脑。 Step2：在菜单栏开发板选项中选择[Arduino/Genuino UNO]型号开发板。

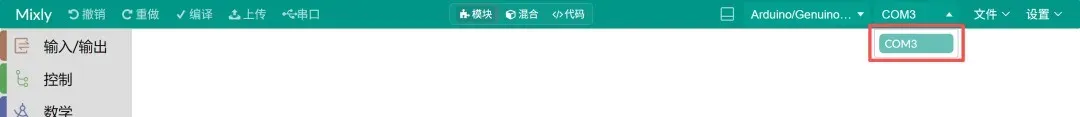

Step3：选择开发板对应的端口号（COM X）。
Step4：选好端口后，可以点击编译按钮进行程序编译。
Step5：编译完成之后，可以点击上传按钮进行烧录上传。
七、结果展示 编译上传完成之后，可以听到当水位传感器检测到水时，蜂鸣器发出警报声！ 八、往期内容回顾 【Mixly编程入门】第0课 Mixly(米思齐)软件安装教程 【Mixly编程入门】第1课 Mixly(米思齐)LED闪烁灯 【Mixly编程入门】第2课 Mixly(米思齐)开关灯 【Mixly编程入门】第3课 Mixly(米思齐)调光灯 【Mixly编程入门】第4课 Mixly(米思齐)流水灯 【Mixly编程入门】第5课 Mixly(米思齐)多功能按键 【Mixly编程入门】第6课 Mixly(米思齐)简单定时器 【Mixly编程入门】第7课 Mixly(米思齐)七彩灯光（图形化篇） 【Mixly编程入门】第8课 Mixly(米思齐)蜂鸣器播放简单声音音律 【Mixly编程入门】第9课 Mixly(米思齐)蜂鸣器门铃 【Mixly编程入门】第10课 Mixly(米思齐)两只老虎（算法篇） 【Mixly编程入门】第11课 Mixly(米思齐)两只老虎（简易版）
水位传感器基于水的导电性原理工作：
导电原理：纯水导电性差，但自来水含有矿物质离子，具有一定导电性。
电阻变化：水位越高，更多导电条被水连接，电极间电阻减小。
电压转换：传感器将电阻变化转换为电压变化。
信号输出：
模拟输出：连续电压值(0-5V)，对应不同水位。
数字输出：高低电平(0/1)，水位超过阈值时触发。
 | |
 | |
 | |
 | |
 |
