圆周孔加工宏程序编程实例

  • 2026-09-03 13:48:36
圆周孔加工宏程序编程实例
圆周孔加工宏程序编程实例

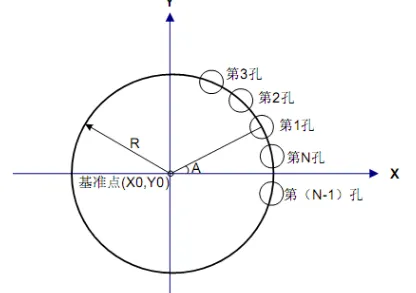

在圆心为基准点(X0，Y0)、半径为(R)的圆周上，始角为(A)，加工N个等分孔。
X0，Y0为螺栓孔循环基准点的坐标值。
R：半径，A：始角， N：个数。上述参数使
#500：基准点X的坐标值(X0)
#501：基准点Y的坐标值(Y0)
#502：半径(R)
#503：始角(A)
#504：N个数
N＞0时，反时针转，个数N。
N＜0时，顺时针转，个数N。
以下的变量用于宏程序中的运算。
#100：表示第I个孔加工的计数(I)
#101：计数的终值(＝ N )(IE) ┃┃
#102：第I个孔的角度(θI)
#103：第I个孔的X坐标值(Xi)
#104：第I个孔的Y坐标值(Yi)
O0001；
N100 G65 H01 P#100 Q0；            I＝0
G65 H22 P#101 Q#504；               IE＝|N|
N200 G65 H04 P#102 Q#100 R360；
G65 H05 P#102 Q#102 R#504；          θI＝A＋360°×I/N
G65 H02 P#102 Q#503 R#102；
G65 H32 P#103 Q#502 R#102；           X I＝X I＋R·COS(θI)
G65 H02 P#103 Q#500 R#103；
G65 H31 P#104 Q#502 R#102；           Y I＝Y I＋R·SIN(θI)
G65 H02 P#104 Q#501 R#104；
G90 G00 X#103 Y#104；                   第I个孔定位。
G**；                              具体孔加工G代码。
G65 H02 P#100 Q#100 R1；             I＝I＋1
G65 H84 P200 Q#100 R#101；           当I＜IE 时， 转到N20
M99；
调用上面用户宏程序本体的程序实例如下：
O0010；
G65 H01 P#500 Q100；X0=100MM
G65 H01 P#501 Q-200；Y0=-200MM
G65 H01 P#502 Q100；R=100MM
G65 H01 P#503 Q20；A=20°
G65 H01 P#504 Q12；              N=12反时针转
G92 X0 Y0 Z0；
M98 P0001；                     调用用户宏程序
G80；
X0 Y0；
M30；
这样即可完成上述圆周孔的加工编程。
