在医学科研和数据分析中,有向无环图(DAG)是梳理变量间因果关系、识别混杂因素的重要工具,而dagitty+ggdag则是 R 语言中绘制 DAG 的常用组合。但近期很多小伙伴都遇到了相同的问题:新版ggplot2与ggdag存在兼容性冲突,运行代码时频繁抛出@scales must be S3错误,反复调试也无法解决。其实解决思路很简单 ——彻底脱离ggdag依赖,用dagitty定义 DAG 结构,搭配ggplot2原生语法绘图,既避开版本兼容坑,又能实现高度自定义,绘制出符合科研论文和汇报要求的专业 DAG 图。今天就以血液透析等医学研究中经典的因果模型(混杂因素 W→暴露 A→结局 Y,W 同时直接影响 Y)为例,手把手教大家用纯原生代码绘制 DAG,全程可复制、零报错!核心优势
彻底解决兼容问题
:舍弃封装包ggdag,仅用dagitty(定义因果逻辑)和ggplot2(可视化)两个核心包,适配所有新版 R 和包版本;
高度自定义
:节点位置、颜色、大小,箭头样式、粗细均可自由调整,满足不同科研场景的排版需求;
代码可扩展性强
:新增变量、新增因果路径只需简单修改数据框,无需重构代码,适配复杂 DAG 模型;
结果可直接复用
:绘制的图形可直接导出为高清图片,用于论文、课题汇报和数据分析报告。
完整可运行代码
直接复制以下代码到 RStudio 或 R 终端,一键运行即可生成 DAG 图,无需额外配置!# 加载核心包,仅需两个,无冗余依赖library(dagitty) # 定义DAG因果结构library(ggplot2) # 原生可视化,无兼容问题# 步骤1:定义DAG因果逻辑结构# 可直接替换W/A/Y为实际研究变量(如age/干预/疗效)dag <- dagitty( "dag { W -> A # 混杂因素W影响暴露因素A W -> Y # 混杂因素W直接影响结局Y A -> Y # 暴露因素A影响结局Y }")# 标记暴露因素和结局变量(仅逻辑标注,不影响绘图)exposures(dag) <- c("A")outcomes(dag) <- c("Y")# 步骤2:整理节点和边的可视化数据# 2.1 定义节点坐标(x/y控制位置,可自由修改)nodes <- data.frame( name = c("W", "A", "Y"), # 变量名,与DAG定义完全一致 x = c(1, 2, 3), # 水平位置,数值越大越靠右 y = c(2, 1, 2) # 垂直位置,数值越大越靠上)# 2.2 定义边的因果关系(谁指向谁)edges <- data.frame( from = c("W", "W", "A"), # 边的起点 to = c("A", "Y", "Y") # 边的终点)# 2.3 合并坐标与边关系(关键步骤,让R识别箭头绘制位置)edges <- merge(edges, nodes, by.x = "from", by.y = "name", suffixes = c("", "_from"))edges <- merge(edges, nodes, by.x = "to", by.y = "name", suffixes = c("_from", "_to"))# 步骤3:ggplot2原生绘制DAG图,样式可自由调整ggplot() + # 绘制有向箭头(边) geom_segment( data = edges, aes(x = x_from, y = y_from, xend = x_to, yend = y_to), arrow = arrow(length = unit(0.2, "inches"), type = "closed"), # 实心箭头,长度0.2英寸 color = "black", linewidth = 0.8 # 箭头颜色、粗细 ) + # 绘制节点(圆形,带边框) geom_point( data = nodes, aes(x = x, y = y), size = 15, shape = 21, # 节点大小、形状(21为带边框圆形) # 自定义节点填充色,可根据需求替换配色 fill = c("W" = "#A23B72", "A" = "#2E86AB", "Y" = "#F18F01")[nodes$name], color = "black" # 节点边框颜色 ) + # 添加节点标签(变量名,白色加粗) geom_text( data = nodes, aes(x = x, y = y, label = name), color = "white", fontface = "bold", size = 5 ) + # 调整主题,隐藏坐标轴、网格,让图形更简洁 theme_minimal() + theme( axis.text = element_blank(), # 隐藏坐标轴刻度 axis.title = element_blank(), # 隐藏坐标轴标题 panel.grid = element_blank(), # 隐藏网格线 plot.background = element_blank() # 隐藏背景 ) + # 固定坐标比例,避免圆形节点变形、箭头倾斜 coord_fixed(ratio = 1) + # 调整绘图范围,避免箭头超出画布 xlim(0.5, 3.5) + ylim(0.5, 2.5)# 可选:导出高清图片(保存到工作目录,分辨率300dpi,满足论文要求)ggsave("DAG因果图.png", width = 6, height = 4, dpi = 300)

代码关键模块详细解读
很多小伙伴不仅想 “一键运行”,更想根据自己的研究需求修改代码,下面对核心模块逐一拆解,让大家知其然更知其所以然。模块 1:定义 DAG 因果结构
这是 DAG 绘制的逻辑核心,用dagitty专属语法描述变量间的因果关系,格式为变量1 -> 变量2(表示变量 1 直接影响变量 2)。dag <- dagitty( "dag { W -> A W -> Y A -> Y }")
替换规则:直接把W/A/Y换成自己研究的变量即可,比如血液透析研究中,可设W=透析龄、A=导管护理方式、Y=导管相关感染率;
新增变量 / 路径:若需增加混杂因素Z,只需添加Z -> A和Z -> Y即可,逻辑清晰易操作;
exposures()
和outcomes():仅用于标记研究的暴露因素和结局变量,方便后续因果分析,不影响图形绘制,可根据需求省略。
模块 2:整理可视化数据
这一步是脱离 ggdag 的关键,手动给变量分配坐标、匹配边的关系,让ggplot2能识别 “在哪里画节点、在哪里画箭头”。节点坐标
:nodes数据框中,x控制水平位置,y控制垂直位置,数值越大分别越靠右、越靠上,调整数值即可改变节点位置,避免图形重叠;
边的关系
:edges数据框中,from是箭头起点,to是箭头终点,必须与nodes中的name完全一致;
坐标合并
:两次merge操作把 “逻辑关系(W→A)” 转化为 “坐标关系(x=1,y=2 → x=2,y=1)”,这是 ggplot2 绘制箭头的基础,无需修改代码,只需保证变量名一致即可。
模块 3:ggplot2 原生绘图
这部分是样式自定义核心,所有绘图元素均可自由调整,核心层为「箭头→节点→标签」,层层叠加不冲突,关键参数修改指南:箭头样式
:修改arrow(length = unit(0.2, "inches"))中的0.2可调整箭头长度,type = "open"可改为空心箭头;
节点样式
:size = 15调整节点大小,shape可替换为其他形状(如 22 为正方形、23 为菱形),fill后的色值可替换为任意配色(推荐使用 RGB 色值或十六进制色值);
标签样式
:size = 5调整标签字号,fontface = "italic"可改为斜体,color可替换为其他字体颜色;
图形尺寸
:导出图片时,修改ggsave中的width = 6, height = 4可调整图片宽高,单位为英寸,dpi = 600可提高分辨率至 600dpi。
常见修改场景:适配你的研究
掌握核心修改规则后,可快速适配不同研究场景的 DAG 模型,以下为两种常见场景的修改示例,直接替换对应代码即可。场景 1:新增一个混杂因素 Z
在原有模型基础上,新增混杂因素 Z,Z 同时影响 A 和 Y,只需修改模块 2的nodes和edges:# 修改后的节点坐标nodes <- data.frame( name = c("W", "Z", "A", "Y"), x = c(1, 1, 2, 3), y = c(2, 0.5, 1, 2))# 修改后的边关系edges <- data.frame( from = c("W", "W", "Z", "Z", "A"), to = c("A", "Y", "A", "Y", "Y"))
场景 2:替换为实际医学研究变量

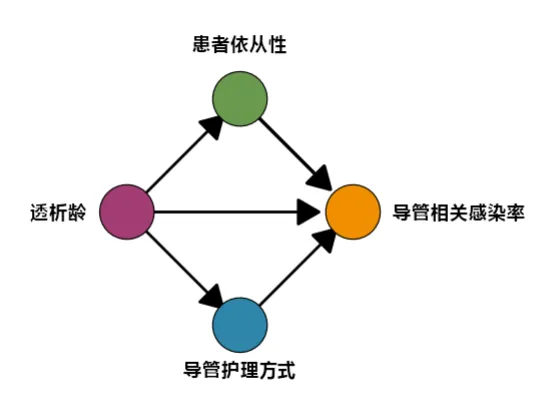

以血液透析研究为例,设W=透析龄、A=中心静脉导管护理方式、Y=导管相关血流感染率,只需全局替换变量名,并调整节点标签为中文:library(dagitty) library(ggplot2) # 解决中文标签显示乱码问题theme_set(theme_bw(base_family = "SimHei")) # Windows系统;Mac替换为"PingFang SC"# 步骤1:定义DAG(修正内部注释,避免语法错误)dag <- dagitty( "dag { W -> A W -> Y W -> Z A -> Y Z -> Y }")exposures(dag) <- c("A")outcomes(dag) <- c("Y")# 步骤2:整理节点和边的可视化数据nodes <- data.frame( name = c("W", "Z", "A", "Y"), label = c("透析龄", "患者依从性", "导管护理方式", "导管相关感染率"), x = c(1, 2, 2, 3), y = c(2, 3, 1, 2) )# 边的关系edges <- data.frame( from = c("W", "W", "W", "Z", "A"), to = c("A", "Y", "Z", "Y", "Y") )# 合并坐标与边关系edges <- merge(edges, nodes, by.x = "from", by.y = "name", suffixes = c("", "_from"))edges <- merge(edges, nodes, by.x = "to", by.y = "name", suffixes = c("_from", "_to"))# 核心:自定义函数调整箭头位置(缩短线段,避免箭头贴节点)adjust_segment <- function(edges_df, shorten_ratio = 0.15) { # 计算线段的x/y差值(向量) edges_df$dx <- edges_df$x_to - edges_df$x_from edges_df$dy <- edges_df$y_to - edges_df$y_from # 缩短线段:终点向起点移动shorten_ratio比例,箭头落在缩短后的终点 edges_df$xend_adj <- edges_df$x_from + edges_df$dx * (1 - shorten_ratio) edges_df$yend_adj <- edges_df$y_from + edges_df$dy * (1 - shorten_ratio) return(edges_df)}# 调整所有边的位置(缩短15%,箭头远离节点)edges_adj <- adjust_segment(edges, shorten_ratio = 0.15)# 可选:单独调整Z->Y的箭头位置(缩短50%,箭头在中点)edges_adj_z2y <- adjust_segment(subset(edges, from == "Z" & to == "Y"), shorten_ratio = 0.2)# 步骤3:绘图(使用调整后的线段位置)ggplot() + # 绘制普通箭头(除Z->Y外),箭头靠近终点但不贴节点 geom_segment( data = subset(edges_adj, !(from == "Z" & to == "Y")), aes(x = x_from, y = y_from, xend = xend_adj, yend = yend_adj), # 用调整后的终点 arrow = arrow(length = unit(0.2, "inches"), type = "closed"), color = "black", linewidth = 0.8 ) + # 单独绘制Z->Y的箭头(中点位置,可按需保留/删除) geom_segment( data = edges_adj_z2y, aes(x = x_from, y = y_from, xend = xend_adj, yend = yend_adj), arrow = arrow(length = unit(0.2, "inches"), type = "closed"), color = "black", linewidth = 1 # 加粗突出 ) + # 绘制节点 geom_point( data = nodes, aes(x = x, y = y), size = 15, shape = 21, fill = c("W" = "#A23B72", "Z" = "#6A994E", "A" = "#2E86AB", "Y" = "#F18F01")[nodes$name], color = "black" ) + # 添加中文标签(保留你设置的位置) geom_text( data = nodes, aes(x = x, y = y, label = label), color = "black", fontface = "bold", size = 4, angle = 0, hjust = c(1.7,0.5,0.5,-0.3), vjust = c(0.5,-3.7,3.9,0.5) ) + # 主题调整 theme_minimal() + theme( axis.text = element_blank(), axis.title = element_blank(), panel.grid = element_blank(), plot.background = element_blank(), text = element_text(family = "SimHei") ) + coord_fixed(ratio = 1) + xlim(0, 5) + ylim(0, 4)
提示:中文标签显示乱码时,只需在绘图前添加一行代码theme_set(theme_bw(base_family = "SimHei"))(设置黑体),即可正常显示中文。
避坑指南:这些错误别犯
变量名不一致
:nodes、edges、dag中的变量名必须完全一致(包括大小写、中英文),否则会出现 “坐标匹配失败”;
忘记固定坐标比例
:省略coord_fixed(ratio = 1)会导致圆形节点变椭圆、箭头倾斜,破坏 DAG 视觉效果,必须保留;
绘图范围过小
:节点坐标超出xlim/ylim范围会导致节点或箭头被截断,只需适当扩大xlim/ylim的数值即可;
中文标签乱码
:R 默认不支持中文,只需在绘图前设置中文字体(SimHei = 黑体、Microsoft YaHei = 微软雅黑)即可解决。
总结
新版 R 中ggdag的兼容问题确实让人头疼,但只要掌握「dagitty定义逻辑 +ggplot2原生绘图」的核心思路,就能彻底告别报错,绘制出专业、美观、可自定义的 DAG 图。这套代码的核心优势在于无兼容限制、可高度扩展、样式自由定制,不仅适用于简单的三元 DAG 模型,也能适配多变量、复杂路径的因果模型,是医学科研和数据分析中绘制 DAG 的 “万能模板”。以后再遇到 DAG 绘图问题,无需再纠结版本兼容,直接用这套纯原生代码,一键运行、灵活修改,轻松搞定因果关系可视化!
