数控加工编程,详解刀具大小,主轴转速,进给的关系

这是一个非常核心的数控加工问题。简单来说，刀具大小、主轴转速和进给速度三者相互关联，共同决定了切削效率、加工质量、刀具寿命和机床负荷。

下面我将详细解释它们之间的关系和如何协同设置。

核心概念与关系

1. 切削速度：刀具切削刃相对于工件表面的线速度，单位通常是 米/分钟。它是联系刀具大小和主轴转速的桥梁。

• Vc：切削速度

• D：刀具直径

• n：主轴转速

• π × D：刀具周长

• 除以1000：将毫米转换为米

• 公式：Vc = π × D × n / 1000

2. 每齿进给量：刀具的每一个切削刃在旋转一周中前进的距离，单位是 毫米/齿。它是联系进给速度和主轴转速的桥梁。

• Fz：每齿进给量

• F：进给速度

• n：主轴转速

• Z：刀具齿数

• 公式：Fz = F / (n × Z)

三者的相互作用与选择逻辑

选择的起点通常是切削速度，而不是直接设定转速。

第一步：确定切削速度

• 切削速度主要取决于：

• 工件材料：铝（高）、钢（中）、钛合金/高温合金（低）、不锈钢（中低）。

• 刀具材料：高速钢（低）、硬质合金（中）、涂层硬质合金（中高）、金属陶瓷/立方氮化硼/金刚石（很高）。

• 加工类型：粗加工（中低）、精加工（中高）。

• 冷却条件：良好冷却可以提高切削速度。

• 具体数值需要查阅刀具供应商的推荐表，这是最可靠的来源。

第二步：根据刀具大小计算主轴转速

• 当你确定了合适的切削速度后，根据公式 n = (Vc × 1000) / (π × D) 计算转速。

• 关键关系：在相同切削速度下，刀具直径越小，所需的主轴转速越高。

• 使用 Φ10 铣刀：n = (300×1000) / (3.14×10) ≈ 9550 rpm

• 使用 Φ50 铣刀：n = (300×1000) / (3.14×50) ≈ 1910 rpm

• 举例：加工铝，Vc=300 m/min。

• 结论：小刀具需要高转速才能达到有效的切削速度，大刀具则用低转速。如果小刀用低速，切削速度过低，会变成“刮蹭”而非“切削”，导致刀具迅速磨损。

第三步：确定每齿进给量

• 每齿进给量主要取决于：

• 工件材料：材料越软，每齿进给可以越大。

• 刀具材料和强度：刀具越强壮（直径大、刀片大、悬伸短），每齿进给可以越大。

• 加工类型：粗加工（大）、精加工（小，以获得好光洁度）。

• 机床刚性：刚性好的机床可以用更大的进给。

• 同样需要参考刀具商推荐值。

第四步：计算进给速度

• 根据公式 F = n × Z × Fz 计算最终的进给速度。

• 关键关系：进给速度与主轴转速和刀具齿数成正比。

• F = 3000 × 4 × 0.1 = 1200 mm/min

• 举例：n=3000 rpm， Z=4齿， Fz=0.1 mm/齿。

• 如果换成2齿刀具，在相同转速和每齿进给下，进给速度会减半为600 mm/min。

•

总结与实用口诀

• 切削速度是根本：它决定了热量产生和刀具磨损的基本速率。选对Vc是关键。

• 转速跟着刀具直径走：刀越小，转越快（在相同Vc下）。

• 进给跟着转速和齿数走：转速越高、刀齿越多，进给速度可以越快（在相同Fz下）。

• 刀具大小的影响：

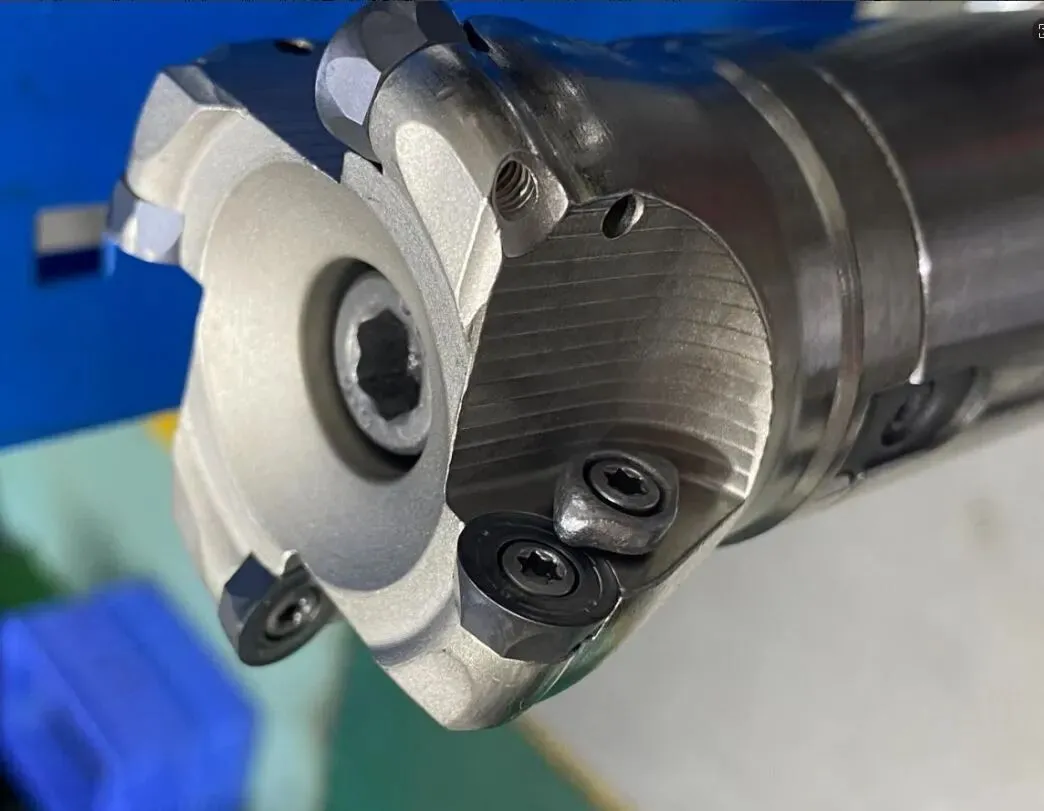

• 大刀具：优势：刚性好，可承受更大的每齿进给量，能吃深刀、大切宽。劣势：达到相同切削速度需要低转速，切削力大，可能超过机床功率和刚性。

• 小刀具：优势：可达到高转速，适合精细特征和高光洁度加工。劣势：刚性差，每齿进给量必须减小，且容易让刀（变形），排屑空间小。

调整策略

• 想提高效率（粗加工）：

1. 在机床和刀具允许下，尽量使用大直径刀具。

2. 选用适中的切削速度（兼顾效率与寿命）。

3. 尽可能提高每齿进给量，这是提升金属去除率最有效的方式。

• 想提高质量（精加工）：

1. 使用锋利、精度高的刀具。

2. 采用较高的切削速度。

3. 减小每齿进给量，以降低切削力，获得更好的表面光洁度。

• 遇到振动（颤刀）：

1. 首先尝试降低转速，改变振动频率。

2. 其次可以尝试减小每齿进给量。

3. 检查并加强刀具装夹刚性，缩短悬伸。




最后也是最重要的建议：对于新工件或新刀具，从刀具商推荐的参数中选取一个保守值开始试切，然后根据加工中的声音、振动、切屑形状和表面质量，逐步向最优参数调整。安全永远是第一位的。
