一、项目简介

PyMeshGen是一个开源的Python非结构网格生成工具，专注于为计算流体力学或有限元分析(CFD/FEA)提供易用的二维网格生方法。

项目集成了多种主流网格生成算法，包括二维阵面推进法、边界层推进技术、网格优化技术等，为研究学习提供支持。目前已支持的具体功能如下：

1. 几何导入导出、网格文件导入导出
2. 几何创建/删除、部件管理、视图区交互
3. 线网格生成、边界网格提取
4. 区域创建
5. 平面网格生成（阵面推进法、层推进边界层网格生成）
6. 网格光滑、边交换等优化算法

以下对PyMeshGen相关功能进行测试，并简要记录测试结果。

二、文件操作测试

1.导入导出几何

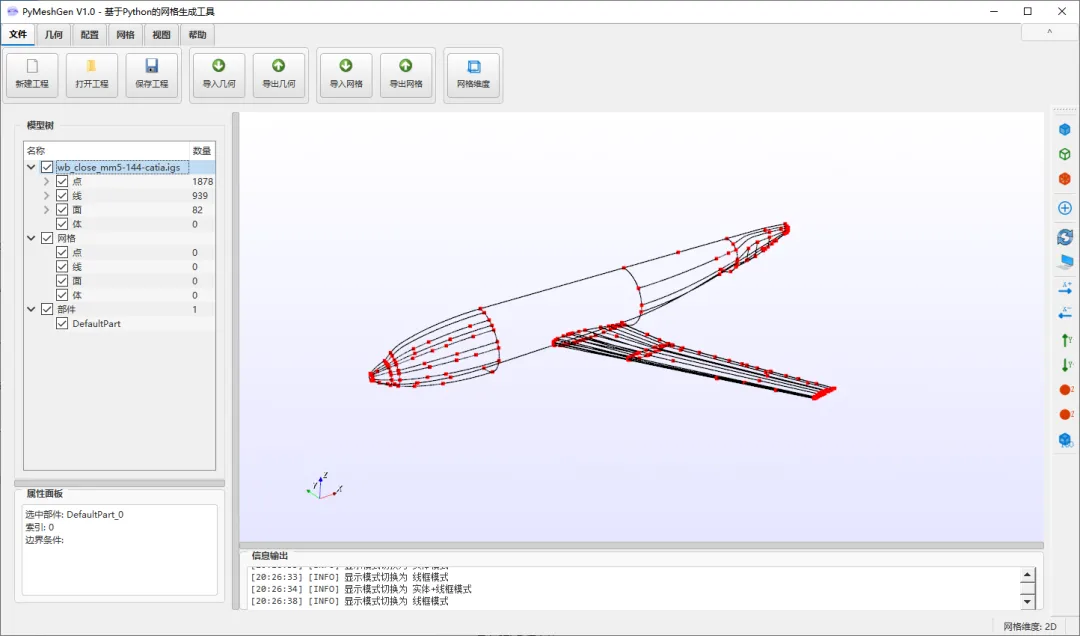

• 导入导出IGES几何文件

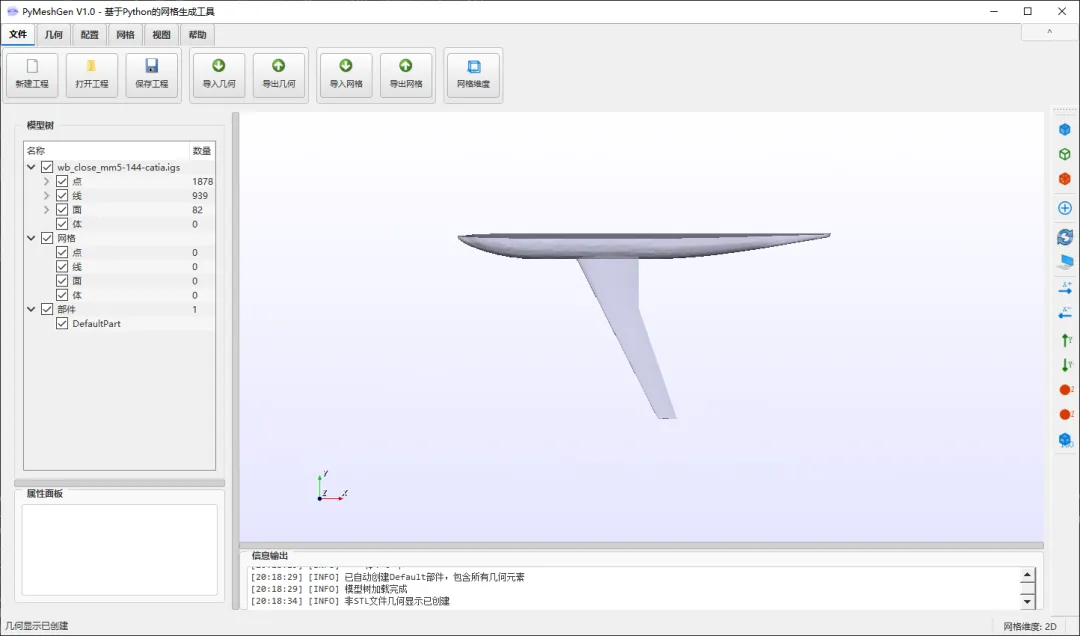

模型树右键菜单切换为元素显示(下图)

切换 线框显示、实体线框显示模式(下图)

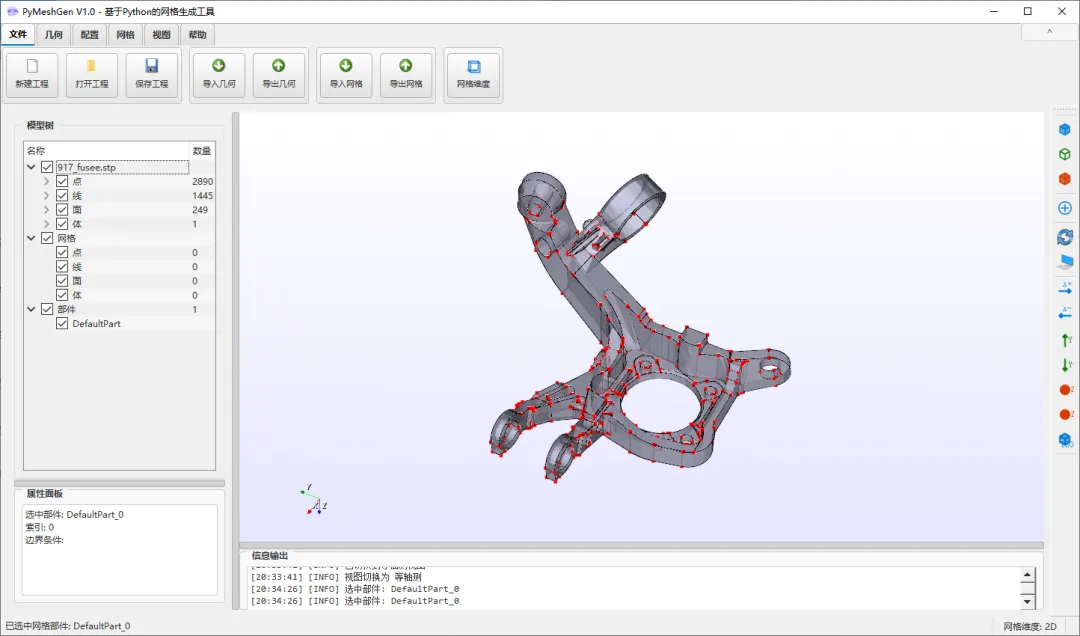

• 导入导出STEP几何文件

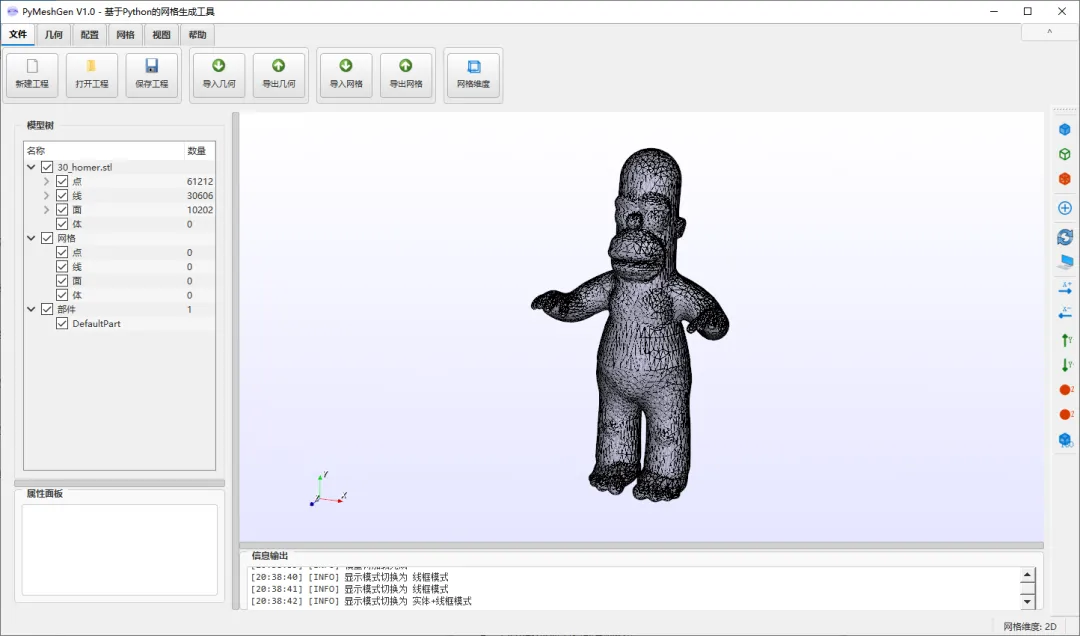

• 导入导出STL几何文件

2.导入网格

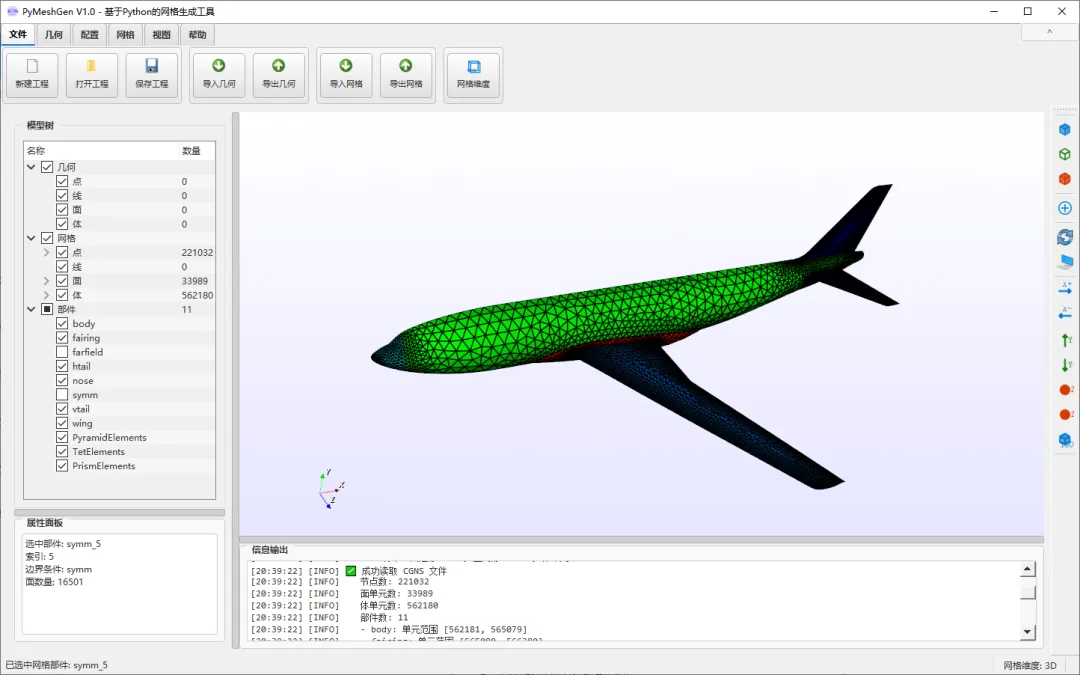

• 导入CGNS

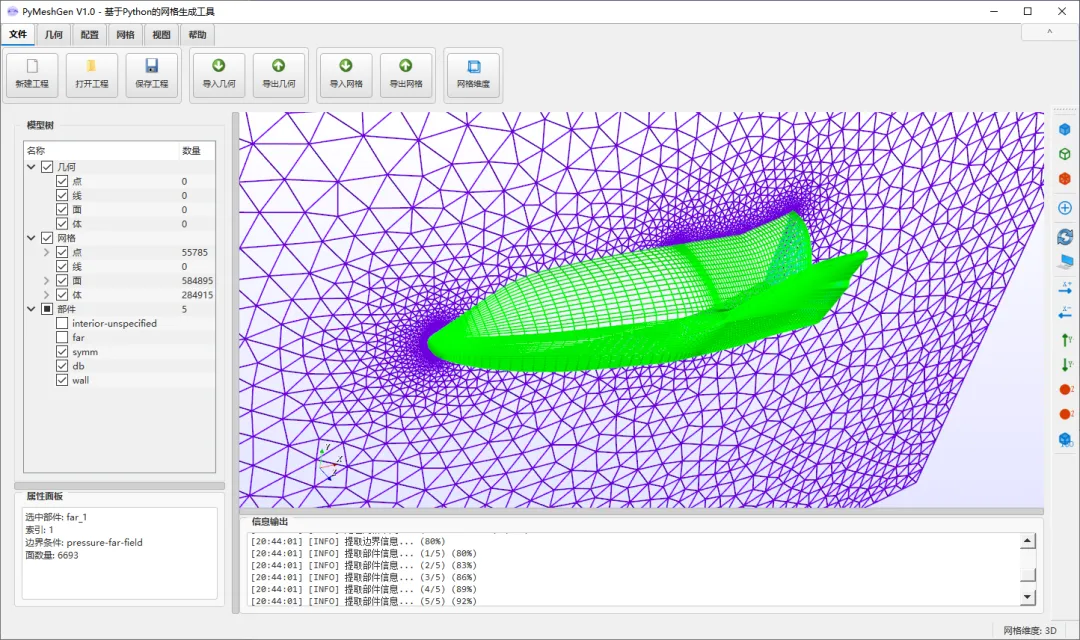

• 导入CAS

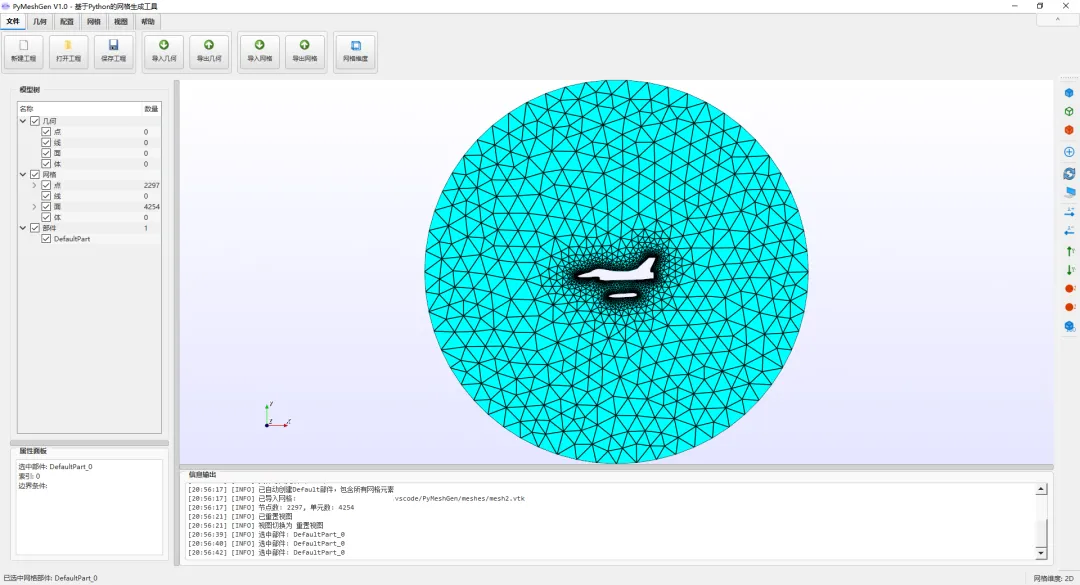

• 导入VTK

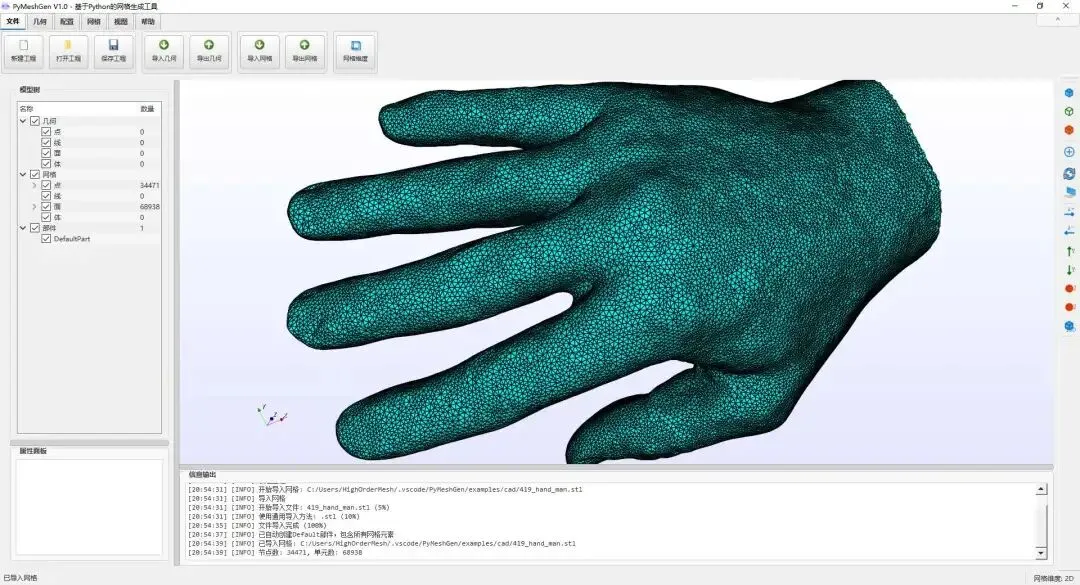

• 导入STL

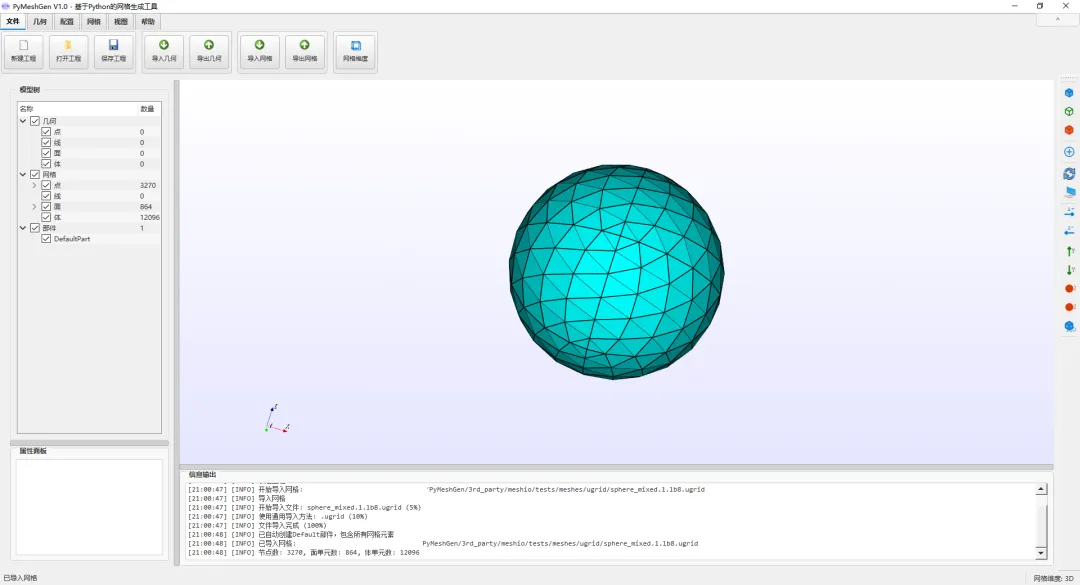

• 导入meshio库支持的其他格式，如ugrid

根据 meshio 的源代码和文档，它支持以下文件格式的导入导出：

• Abaqus (.inp)
• ANSYS msh (.msh)
• AVS-UCD (.avs)
• CGNS (.cgns)
• DOLFIN XML (.xml)
• Exodus (.e, .exo)
• FLAC3D (.f3grid)
• H5M (.h5m)
• Gmsh (.msh - 支持 2.2, 4.0, 4.1 版本)
• Kratos/MDPA (.mdpa)
• Medit (.mesh, .meshb)
• MED/Salome (.med)
• Nastran (.bdf, .fem, .nas)
• Netgen (.vol, .vol.gz)
• Neuroglancer precomputed format
• OBJ (.obj)
• OFF (.off)
• PERMAS (.post, .post.gz, .dato, .dato.gz)
• PLY (.ply)
• STL (.stl)
• SU2 (.su2)
• Tecplot .dat (.dat)
• TetGen (.node, .ele)
• UGRID (.ugrid)
• VTK (.vtk)
• VTU (.vtu)
• WKT (.wkt)
• XDMF (.xdmf, .xmf)
• HMF (.hmf)

三、BUG记录

BUG_ID1：在元素显示模式下无法切换显示模式

BUG_ID2：导入IGES后无法导出STEP文件
