1. 引言

从 X11 到 Wayland 的演进不仅是协议的更替，更是 Linux 图形栈设计哲学的一次彻底重构，它标志着图形系统从“服务器中心化渲染”向“客户端直接渲染”的范式转移。本文将深入解构现代合成器（Compositor）的内部架构，剖析从应用渲染到屏幕显示的完整数据流，揭示零拷贝（Zero-Copy）、直接扫描（Direct Scanout）以及原子显示提交（Atomic KMS）等核心机制背后的工程原理。

在深入代码和协议之前，我们需要明确现代图形栈中的三个核心角色，以及它们定义的变化。

1.1 显示服务器

在传统的 X11 模型中，X Server 显示服务器（Display Server）是绝对的中心。它是一个庞大的守护进程，负责：

• 绘图：接收客户端的绘图指令（如画一条线、填充矩形），执行服务器端渲染。
• 硬件管理：直接控制显卡和输入设备（在 KMS 普及前，X Server 甚至需要自带显卡驱动）。
• 窗口管理：维护着全局的窗口树、字体资源和绘图上下文（Graphics Context）。窗口管理器（Window Manager）只是它的一个特殊客户端。

1.2 合成器

在 Wayland 模型中，没有独立的“服务器进程”，合成器即服务器。

• 角色合并：Wayland 合成器（Wayland Compositor）同时扮演了显示服务器、窗口管理器和合成器这三个曾分离的角色。
• 职责收敛：它不再负责绘图（这是客户端的事），只负责合成。它接收所有客户端渲染好的图像缓冲区，将它们按照层级、透明度、位置组合在一起，生成最终的一帧画面，并提交给显示硬件。

1.3 客户端

运行在用户空间的应用程序（如浏览器、游戏）。在 Wayland 中，客户端拥有极高的自主权：它通过 EGL/Vulkan 结合 GBM（Generic Buffer Management）直接分配 GPU 显存，自行完成渲染；与合成器交互的不再是绘图指令，而是渲染完成后的显存句柄（Handle/FD）。

1.4 历史演化

理解 Wayland 的设计，必须理解 X11 为何在现代硬件面前显得力不从心。

1.4.1 X11 的架构包袱

X11 设计于 1980 年代，其核心理念是“网络透明性”，这一设计在现代场景下暴露出诸多问题：

• 状态爆炸与同步地狱：X Server 维护着海量的绘图上下文、字体、光标等状态。客户端每次操作都可能涉及繁琐的状态同步，导致协议通信过多，IPC 开销巨大。
• 渲染路径冗长：随着 OpenGL 和现代 GPU 的出现，应用普遍不再发送绘图指令，而是采用直接渲染。但在 X11 的合成模型下，数据流变得异常复杂：客户端（GPU 渲染） -> X Server -> 合成器（读取并合成） -> X Server（显示） -> 内核，这种来回的上下文切换和数据拷贝导致了画面撕裂（Tearing）和不可预测的输入延迟。
• 安全模型的缺失：X11 的设计初衷是信任所有客户端，任何一个应用程序都可以请求 X Server 给出所有窗口的内容（截屏），或者监听全局的键盘事件（Keylogger）。这在现代操作系统中是不可接受的安全漏洞。

1.4.2 Wayland 的极简主义与强隔离

Wayland 的核心理念是：把不需要内核干预的任务，全部移出显示服务器。

• 去中心化绘图：Wayland 协议本身不包含任何绘图 API，画图的任务完全交给 OpenGL 或 Vulkan 完成。
• 直接渲染与零拷贝：客户端直接通过 GBM/DRM 接口分配内存/显存（DMA-BUF），渲染完成后仅需通过 Wayland 协议传递一个文件描述符（fd）。合成器拿到 fd 后，直接生成纹理进行合成，实现了真正的零拷贝。
• 严格的隔离机制：Wayland 默认禁止客户端“看到”其他客户端。截图、录屏、全局快捷键等功能，不再是客户端随手可得的权限，而必须通过 XDG-Desktop-Portal 等机制，由合成器和用户明确授权才能进行。

2. 总体架构

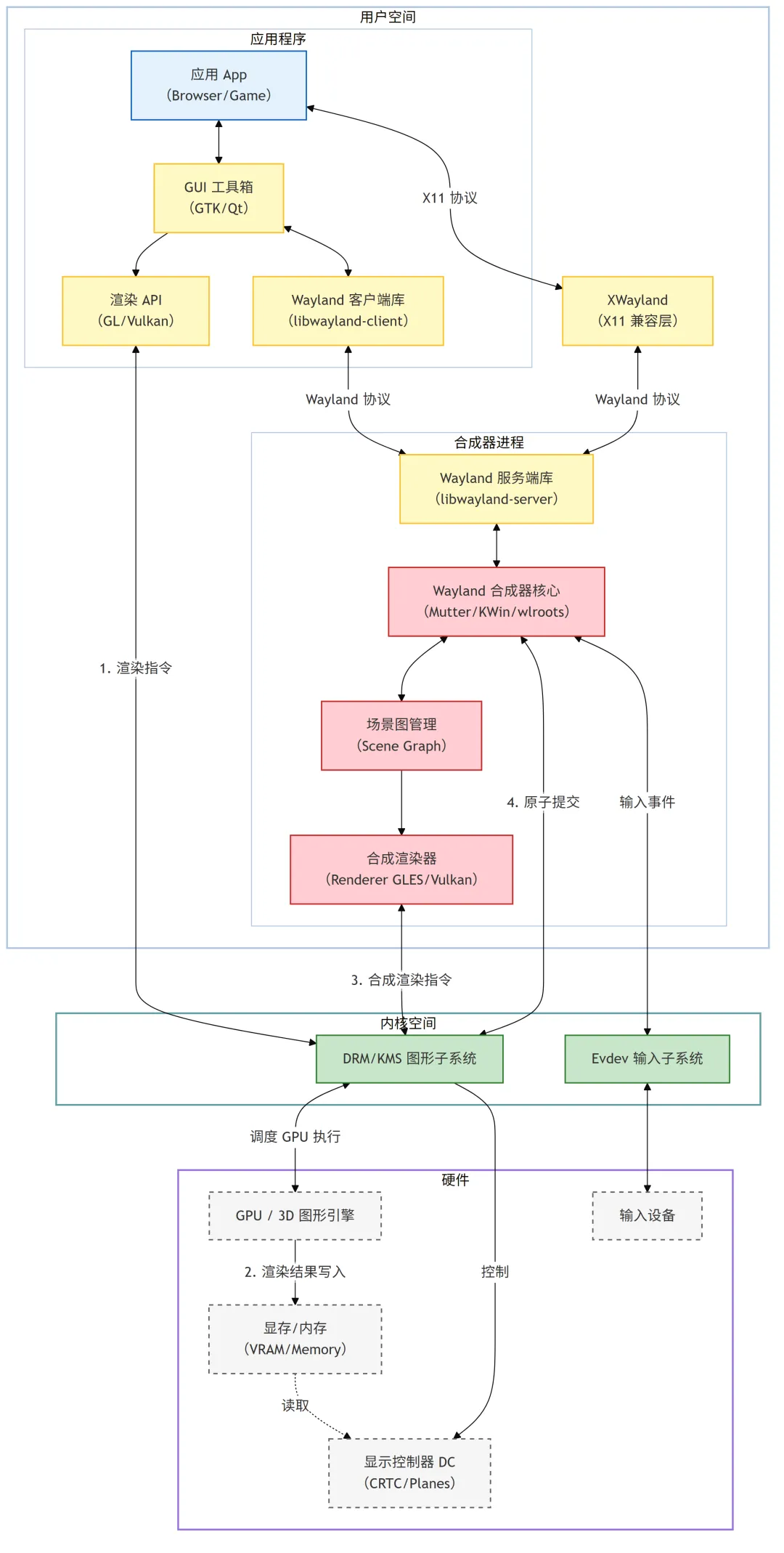

下图展示了现代 Linux 图形栈的完整全景图。

关键路径解读：

1. 应用渲染：App 调用 OpenGL/Vulkan，驱动 GPU 将内容画到显存中的 Buffer。
2. 提交 Buffer：App 通过 Wayland 协议告诉合成器：“这是我的 Buffer 句柄（fd）”。这里传递的仅仅是句柄和元数据（如宽、高、格式、Modifier），不涉及任何图像数据的拷贝。
3. 合成：合成器唤醒，安排 GPU 读取 App 的 Buffer，将其画到最终的屏幕 Framebuffer 上。
4. 显示：合成器通过 DRM/KMS 接口，命令显示控制器扫描输出 Framebuffer。

3. 合成器剖析

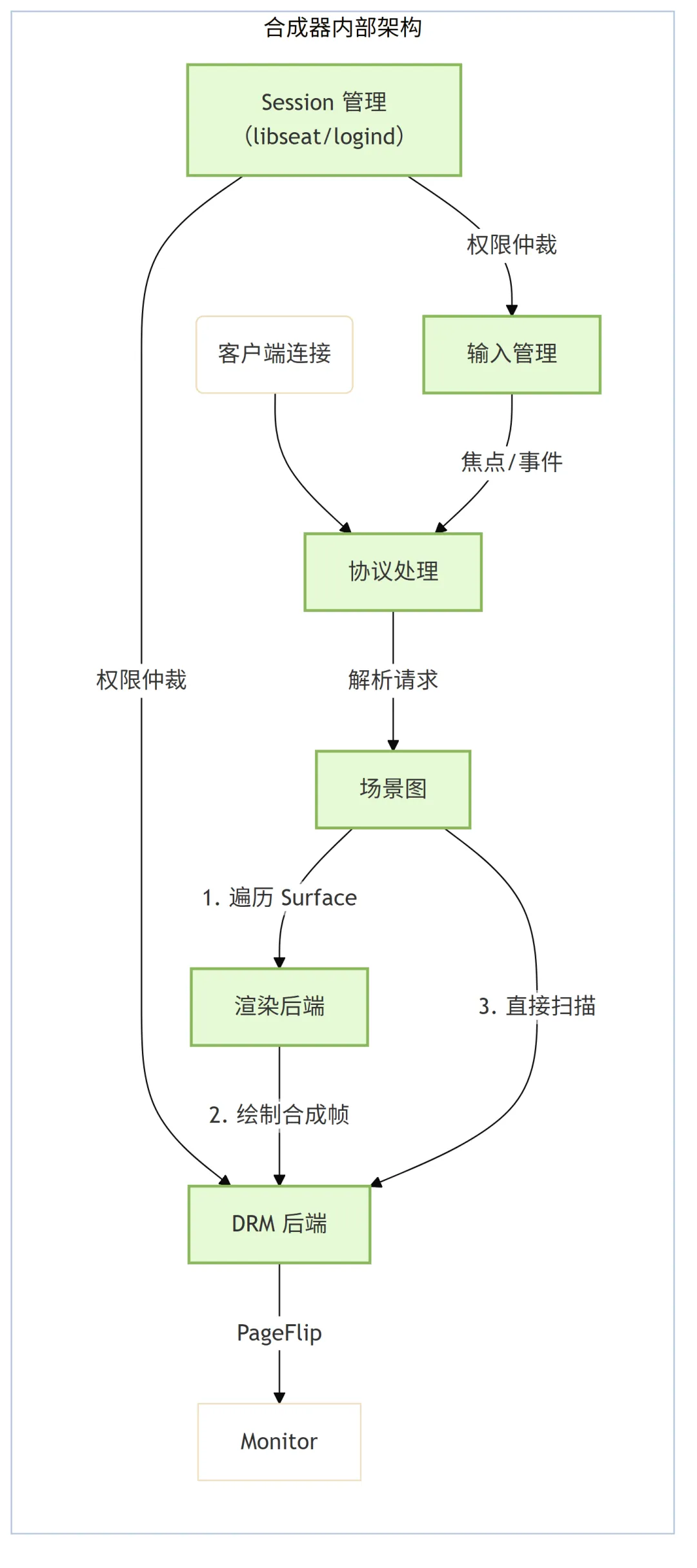

一个成熟的合成器（如基于 wlroots 的 Sway，或 GNOME Mutter）内部极其复杂。我们可以将其拆解为四个核心子系统。

3.1 协议处理与资源管理

合成器本质是一个 Socket 服务器，核心处理逻辑如下：

• Registry & Global：客户端连接后，首先查询 Registry，合成器通过它广播支持的全局接口（如 wl_compositor, wl_shm, wl_seat）。
• 资源清理：当客户端崩溃或断开时，内核会通知合成器 Socket 关闭。合成器必须利用 wl_resource_destroy 机制清理该客户端残留的所有显存句柄和对象，防止资源泄漏。

3.2 场景图

这是合成器的“大脑”，维护着屏幕上所有内容的逻辑结构（不仅限于窗口）：

• Surface Tree：窗口并非平面结构，可能存在嵌套（Subsurfaces）。例如浏览器中的视频弹窗可能是独立的 subsurface，拥有独立的刷新率和 Buffer。
• Transforms：处理窗口的旋转、缩放（HiDPI）以及裁剪（Clipping）。
• Damage Tracking：合成器会精确计算每一帧屏幕的脏区域（Damage Region）。若仅光标移动，合成器仅重绘光标覆盖的小区域，而非全屏重绘，大幅降低功耗。

3.3 渲染后端

这是合成器的“画师”，负责将场景图转化为可显示的图像：

• GLES/Vulkan Renderer：使用 GPU 将客户端的 Buffer 贴到最终的帧缓冲区纹理上。需注意：现代合成器需处理格式修饰符（Modifiers），确保正确读取客户端以 Tiling（平铺）方式存储在显存中的数据，而非仅支持线性内存。
• Pixman Renderer：CPU 软件渲染，通常作为安全回退（Fallback）路径，用于调试或无 GPU 环境。

3.4 DRM/KMS 后端与 Session 管理

这是合成器的“驱动接口”，负责与内核和硬件交互：

• Session 管理（libseat）：易被忽略但至关重要的环节。合成器通常以普通用户权限运行，无法直接 open("/dev/dri/card0")，需通过 libseat 与 systemd-logind 或 seatd 通信，动态获取显卡和输入设备的控制权（FD），实现无需 root 权限启动图形界面。
• Atomic Commit：现代 Linux 显示的核心机制。合成器将所有平面的属性（位置、Buffer 句柄、格式）打包成原子请求发送给内核，内核保证请求要么全部成功显示，要么全部失败（回滚），解决了传统模式下分辨率调整或窗口移动时的屏幕闪烁问题。

4. 缓冲区模型与生命周期

Wayland 实现高性能的核心在于高效的 Buffer 管理及配套的同步机制。

4.1 共享内存 vs DMA-BUF

4.2 缓冲区生命周期与显式同步

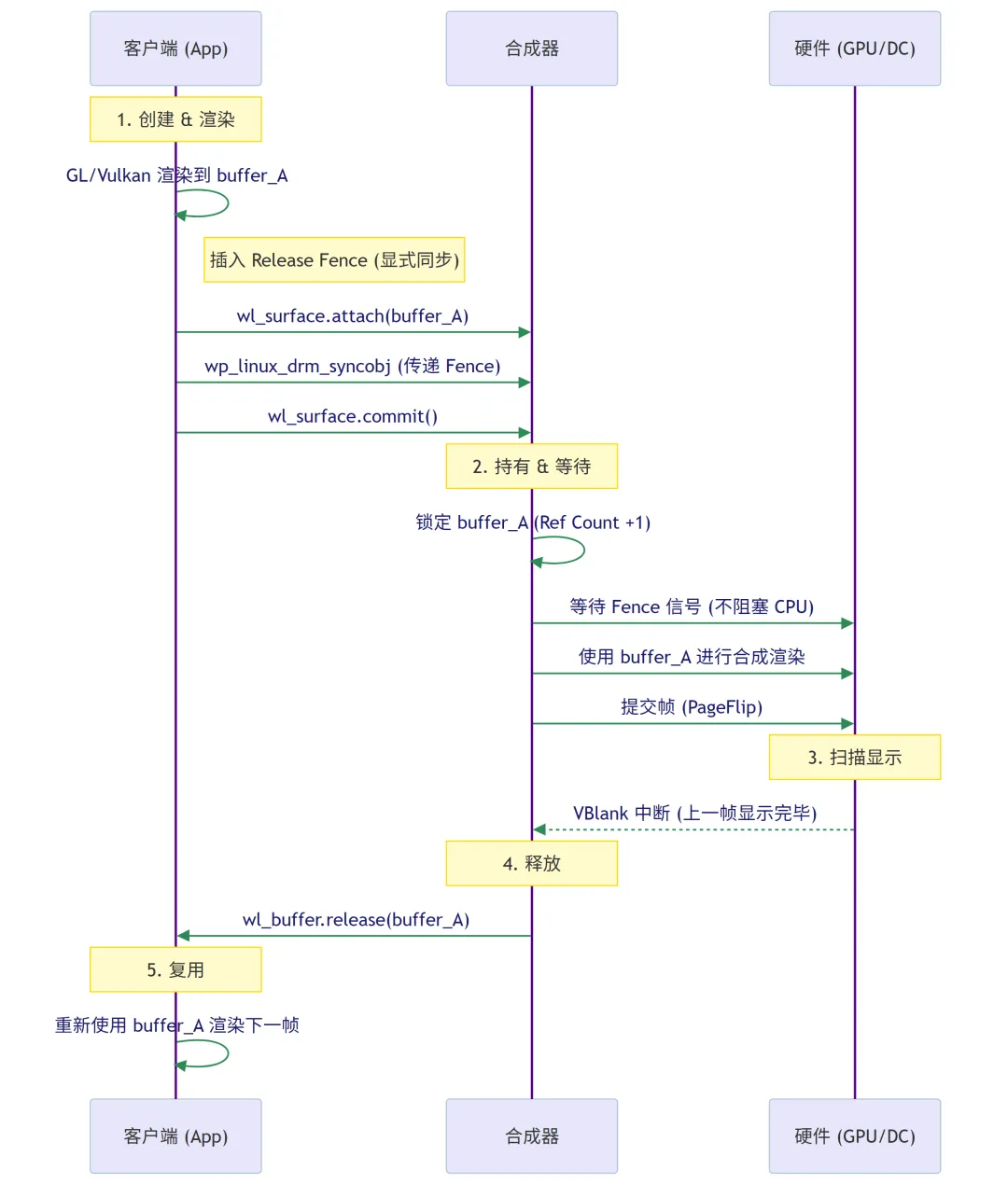

Buffer 的生命周期管理是图形栈中易出 Bug 的环节，其核心流程如下：

显式同步（Explicit Sync）：

传统 Linux 图形栈依赖隐式同步（Implicit Sync），即内核驱动通过 Buffer 上的隐式 Fence 自动管理依赖关系。但这在复杂的现代 GPU 场景（尤其是 NVIDIA 驱动）下易导致性能瓶颈或死锁。

Wayland 最新的 Linux DRM Syncobj 协议引入显式同步：客户端提交 Buffer 时，显式附带 Acquire Fence（告知合成器可读取的时机）和 Release Fence（合成器告知客户端读取完成的时机）。这一机制大幅改善同步问题，是解决 Wayland 下部分显卡/驱动（如部分 NVIDIA 驱动）闪屏、掉帧问题的关键，实际效果取决于驱动对显式同步的支持程度。

5. 输入事件处理

合成器同时管理输出与输入，输入处理不仅是坐标传递，还涉及复杂的键位映射逻辑。

5.1 流程

1. libinput 层：合成器链接 libinput 库，从 /dev/input/event* 规范化读取鼠标、键盘、触摸板数据，负责去抖动、加速度曲线及 1:1 触控板手势处理。
2. 坐标转换：将触摸屏绝对坐标映射到逻辑屏幕坐标；多屏幕场景下，需处理跨屏幕的坐标变换矩阵。
3. 键盘映射：与 X11 不同，Wayland 合成器不直接发送键值，而是发送“扫描码（Scancode）”。合成器通过 xkbcommon 编译键盘布局（如 US、Dvorak），将其序列化为文件描述符（mmap 内存块）并在客户端连接时发送；客户端拿到 Keymap 后，自行将 Scancode 翻译为具体符号（Keysym）。该设计简化合成器逻辑，且允许每个客户端拥有独立键盘状态。
4. 焦点判定：根据窗口堆叠（Z-Order）和鼠标位置，确定事件发送的目标 Surface。
5. 事件发送：通过 wl_pointer.motion、wl_keyboard.key 等协议事件传递输入信息。

5.2 剪贴板与数据交换

Wayland 的剪贴板（Data Device）机制采用惰性复制（Lazy Copy）：

用户按下 Ctrl+C 时，焦点客户端仅告知合成器“我拥有文本、图片、HTML 等格式的数据”，此时不发生任何数据拷贝；当另一窗口按下 Ctrl+V 时，该客户端向合成器请求数据，合成器建立管道（Pipe），让源客户端直接将数据写入管道，目标客户端从管道读取。该机制既保证安全（无中间人嗅探剪贴板），又提升效率（如大图片仅在粘贴时传输）。

6. 硬件加速高级路径

6.1 直接扫描

若窗口全屏（如全屏运行 CS:GO），或为不透明矩形且无遮挡，合成器会采用优化策略：不再调用 GPU 渲染整个场景，直接将客户端的 Buffer 句柄通过 DRM KMS API 设置给 CRTC（显示控制器）。此时 GPU 3D 引擎占用率为 0%，显存带宽减半，延迟降至物理层面的最低值。

6.2 硬件叠加层

现代显示控制器通常包含多个硬件图层（Planes）：Primary Plane（主图层）和 Overlay Planes（叠加图层）。

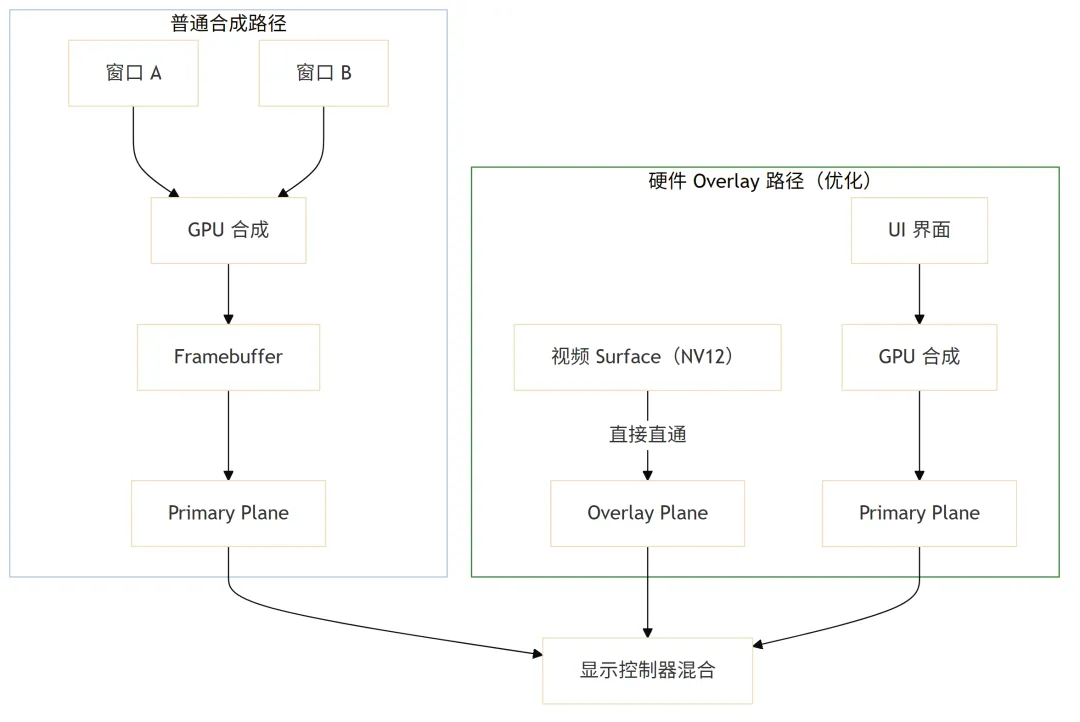

视频播放优化场景（以浏览器播放视频为例）：

1. 浏览器将视频解码为 NV12 格式的 Buffer。
2. 合成器识别该 Surface 为视频类型，且显示控制器支持 Overlay。
3. 合成器将 UI 层通过 GPU 合成后放入 Primary Plane。
4. 合成器将视频 Buffer 不经转换直接放入 Overlay Plane。
5. 显示控制器硬件自动混合两个图层。

该流程省去了 GPU 将 YUV 转换为 RGB 并拷贝纹理的巨大开销，是移动设备省电的核心机制。

6.3 现代显示特性

• VRR（Variable Refresh Rate，可变刷新率）：合成器可动态调整显示器的刷新间隔（VBlank 时间），使其与游戏渲染帧率同步，消除画面撕裂并减少卡顿。
• Tearing Control（wp_tearing_control）：针对竞技游戏的低延迟需求，协议允许客户端请求“允许撕裂”。此时合成器使用 DRM_MODE_PAGE_FLIP_ASYNC，立即将新帧送往屏幕，不再等待垂直同步信号。
• HDR 与色彩管理：当前 Wayland 开发的热点方向。新协议允许客户端附带色彩空间（Color Space）和 HDR 元数据，合成器负责将不同色彩空间的内容（如 sRGB 浏览器 + HDR 电影）正确映射到显示器色域中。

以上特性的可用性，取决于合成器实现、内核版本及显卡驱动的支持程度。

7. XWayland

XWayland 是特殊的 X Server：它不直接输出到硬件，而是作为 Wayland 客户端，将自身“屏幕”作为 Surface 提交给合成器，充当 X11 应用与 Wayland 合成器的“翻译官”。

• HiDPI 问题：X11 核心协议不支持分数缩放。在 150% 缩放的屏幕上，合成器通常只能将 XWayland 窗口按 100% 渲染后强制拉伸，导致字体模糊（Wayland 原生应用通过 wp-fractional-scale-v1 支持完美的分数缩放）。
• 安全漏洞：尽管 Wayland 隔离了原生客户端，但连接到同一 XWayland 实例的所有 X11 程序之间仍无隔离，恶意 X11 程序仍可抓取其他 X11 程序的输入。

8. 典型合成器实现对比

9. 调试与性能优化

9.1 协议调试

• WAYLAND_DEBUG=1：基础调试工具。在终端执行 WAYLAND_DEBUG=1 alacritty，可查看 Socket 上传输的文本化协议日志，重点观察 buffer.attach、surface.commit 的频率及 frame.callback 的返回及时性。
• wev（Wayland Event Viewer）：类似 X11 的 xev，用于调试输入事件，查看键盘按键对应的 Scancode 和 Keysym。
• wayland-info：列出当前合成器支持的所有全局接口和扩展协议。

9.2 渲染调试

• Gammaray（Qt） / GtkInspector：查看应用程序内部的控件树。
• RenderDoc：截取单帧画面，分析 GPU 具体的绘制指令（Draw Calls）。

9.3 性能追踪

gpuvis 是功能最强的可视化工具，结合 trace-cmd 可在时间轴上同步显示：

• CPU 进程调度（App/合成器的运行时段）。
• GPU 任务队列（Render/Compute 耗时）。
• DRM VBlank 信号（屏幕刷新心跳）。
• Wayland 事件。

通过 gpuvis 可直观定位性能瓶颈：是客户端渲染过慢拖累帧率，还是合成器提交延迟导致错过 VBlank。

10. 总结

显示服务器的演进史，是一部追求低延迟、高效率、强隔离的系统工程史：

• 过去：X11 是网络时代的产物，信任所有客户端，功能强大但架构臃肿，无法适配现代 GPU 渲染管线。
• 现在：Wayland 通过合成器与显示服务器合二为一的设计，配合 GBM、Atomic Commit 和显式同步，实现了近乎完美的帧控制和零拷贝性能。
• 未来：随着 HDR 支持完善、色彩管理协议定稿及显卡驱动对显式同步的全面支持，Wayland 将完全释放现代图形硬件的潜力。

若想深入图形开发，无需从零编写合成器：可阅读 Weston 源码理解核心流程，或基于 wlroots 编写小型 Demo。观察 wl_surface.commit 如何触发屏幕像素变化，是理解整个 Linux 图形栈的最佳切入点。
