AutoCAD | Python 高级应用多开·多版本·多文档

2026-09-07 16:04:01

对于需要批量操控 AutoCAD、跨版本联动、并行处理图纸的开发者，可参考下文，采用Python 通过 pywin32 统一控制多个实例与文档。

- 同时打开多个版本 AutoCAD 做兼容验证

- 多实例并行执行，提高批处理效率

- 同一实例内多文档顺序处理（批量绘图、标注、导出）

后台回复“多开”即可获取源码下载链接。

源代码安装与运行：

安装依赖pip install -r requirements.txt

运行实例：python examples/multi_thread_control.py

一、核心原理

1. COM 与 ProgID（多版本识别）

AutoCAD 每个版本都会在注册表注册 COM ProgID，例如：

`AutoCAD.Application.18`、`AutoCAD.Application.23`

通过注册表枚举所有 ProgID，从而识别系统安装了哪些版本。

2. ROT（Running Object Table，实例发现）

系统维护 ROT 来记录当前正在运行的 COM 对象。

从 ROT 枚举运行实例，如果失败，再逐个 ProgID 使用 `GetActiveObject` 连接。

3. COM 线程模型（多线程安全）

COM 是 STA（单线程单元）模型：

每个线程必须自己初始化 COM，并且不能跨线程共享 COM 对象。

因此需要封装 `ComThread`，保证每个线程内部 `CoInitialize()`。

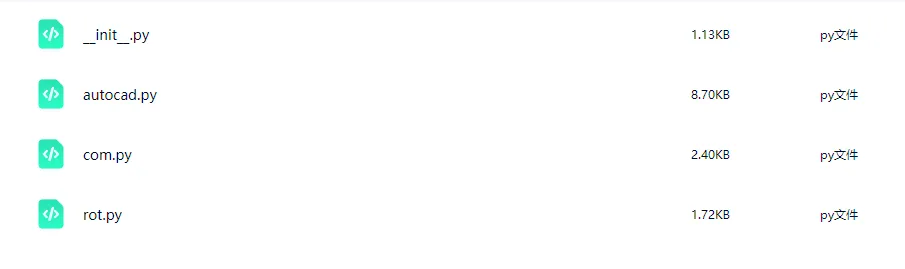

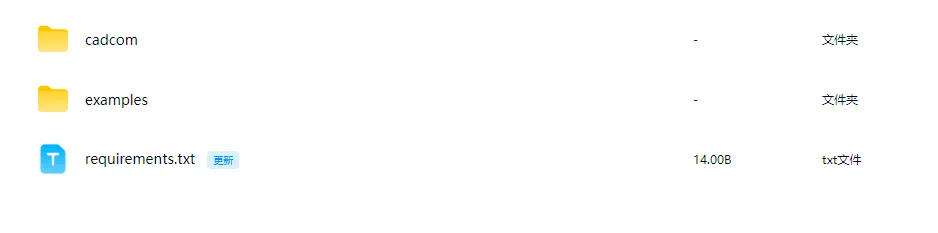

二、源代码项目结构与职责

1、cadcom/com.py： COM 线程封装 `ComThread`，上下文 `com_initialized`

2、cadcom/rot.py： ROT 枚举与包装； `cadcom/autocad.py`；多版本 ProgID；运行实例发现与去重；多文档管理

3、examples/list_instances.py：列出已安装与运行实例；

4、examples/multi_thread_control.py；多实例并行；同实例多文档绘制圆

三、多版本识别：注册表枚举实现

def list_installed_progids(prefix: str = AUTOCAD_PROGID_PREFIX) -> list[str]:    progids: list[str] = []    with winreg.OpenKey(winreg.HKEY_CLASSES_ROOT, "") as root:        index = 0        while True:            try:                name = winreg.EnumKey(root, index)            except OSError:                break            index += 1            if name.startswith(prefix):                progids.append(name)    return sorted(set(progids))

- `HKEY_CLASSES_ROOT` 保存所有 COM ProgID

- 通过前缀筛选 AutoCAD 版本

- 返回所有已安装版本

四、多实例发现：ROT + 回退策略**

def list_running_instances() -> list[CadInstance]:    instances: list[CadInstance] = []    instance_keys: set[str] = set()    for entry in iter_running(prefix=None):        prog_id = _extract_prog_id(entry.display_name)        if not prog_id.startswith(AUTOCAD_PROGID_PREFIX):            continue        add_instance(entry.display_name, prog_id, entry.dispatch)    if not instances:        for prog_id in list_installed_progids(prefix=AUTOCAD_PROGID_PREFIX):            try:                app = win32com.client.GetActiveObject(prog_id)            except Exception:                continue            add_instance(f"{prog_id} (GetActiveObject)", prog_id, app)    return instances

- 先从 ROT 读取运行实例

- 若 ROT 无结果，回退逐 ProgID 连接

- 同一实例可能被多个 ProgID 指向，使用 `HWND` 去重

五、多线程安全控制：ComThread 机制

class ComThread(threading.Thread):    def run(self) -> None:        pythoncom.CoInitialize()        try:            self._result.result = self._target(*self._args, **self._kwargs)        finally:            pythoncom.CoUninitialize()

- 每个线程进入时初始化 COM

- 退出时释放

- 防止“跨线程 COM 对象调用”的错误

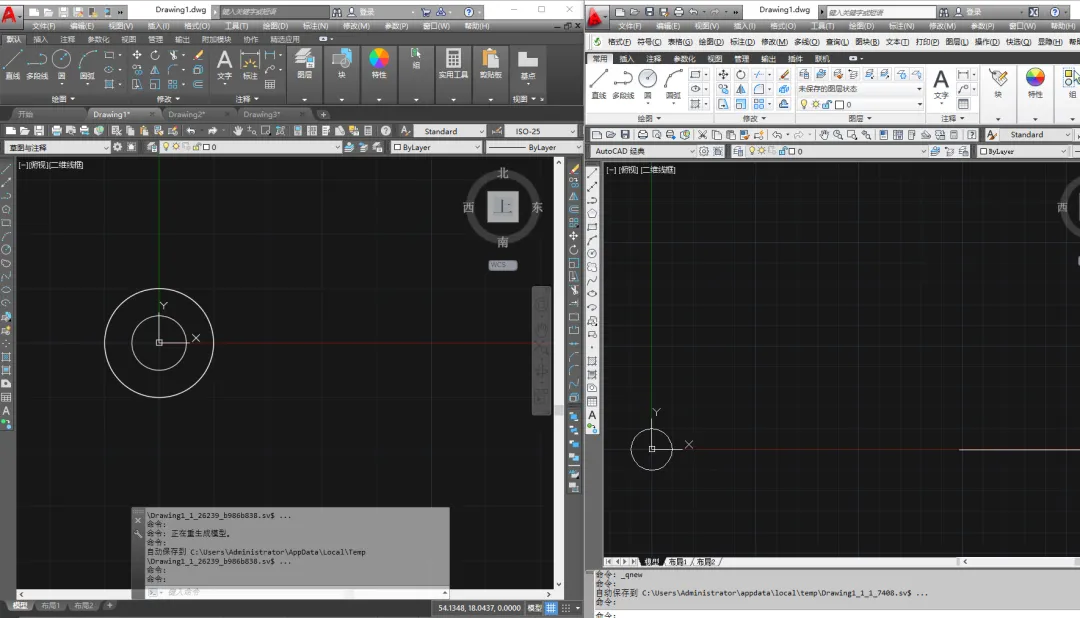

六、示例 1：多实例并行绘制圆

import pythoncomimport win32com.clientfrom cadcom import ComThread, connect_by_index, list_running_instancesdef point(x, y, z):    return win32com.client.VARIANT(pythoncom.VT_ARRAY | pythoncom.VT_R8, (x, y, z))def draw_circle(doc, radius):    doc.ModelSpace.AddCircle(point(0.0, 0.0, 0.0), radius)def worker(index: int, radius: float) -> None:    app = connect_by_index(index)    doc = app.ActiveDocument    draw_circle(doc, radius)running = list_running_instances()threads = []for i in range(len(running)):    radius = 5.0 + i * 5.0    t = ComThread(target=worker, args=(i, radius))    t.start()    threads.append(t)for t in threads:    t.join()

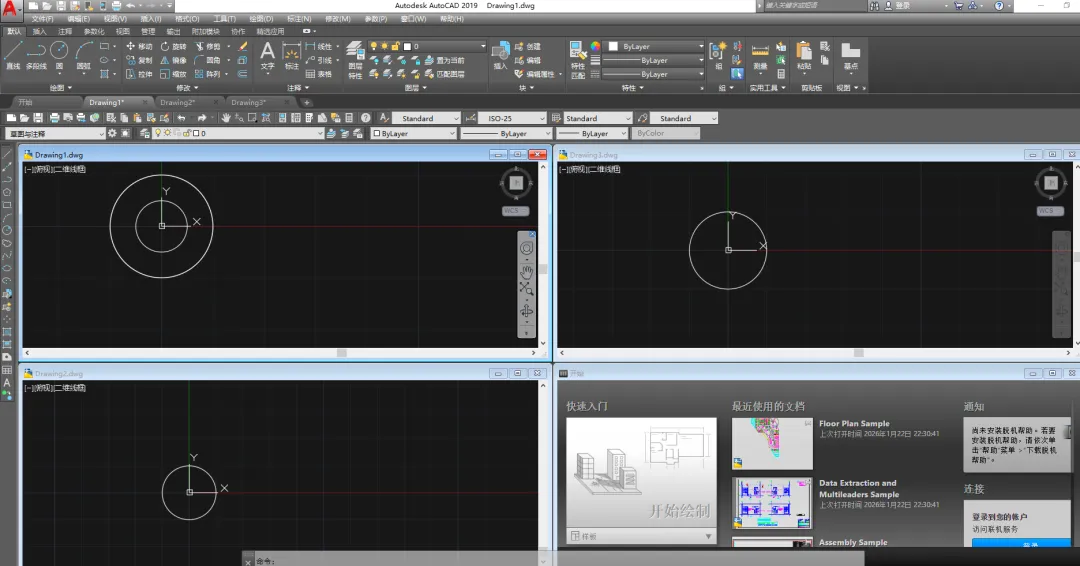

七、示例 2：同一实例多文档绘制不同直径圆

import pythoncomimport win32com.clientfrom cadcom import connect_by_index, list_documents, activate_documentdef point(x, y, z):    return win32com.client.VARIANT(pythoncom.VT_ARRAY | pythoncom.VT_R8, (x, y, z))def draw_circle(doc, radius):    doc.ModelSpace.AddCircle(point(0.0, 0.0, 0.0), radius)app = connect_by_index(0)docs = list_documents(app)for info in docs:    doc = activate_document(app, index=info.index)    radius = 10.0 + info.index * 5.0    draw_circle(doc, radius)    print(f"文档[{info.index}] {info.name}: 直径 {radius * 2:.1f}")
