AutoCAD | Python 实例应用 CAD 表格导出到 Excel

2026-09-21 15:53:21

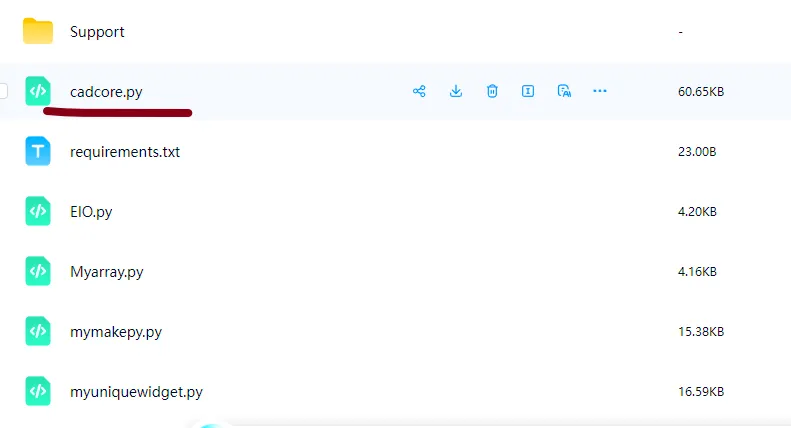

把335工具箱中CAD 表格导出到 Excel程序源代码分享给大家（下载链接见文末）：

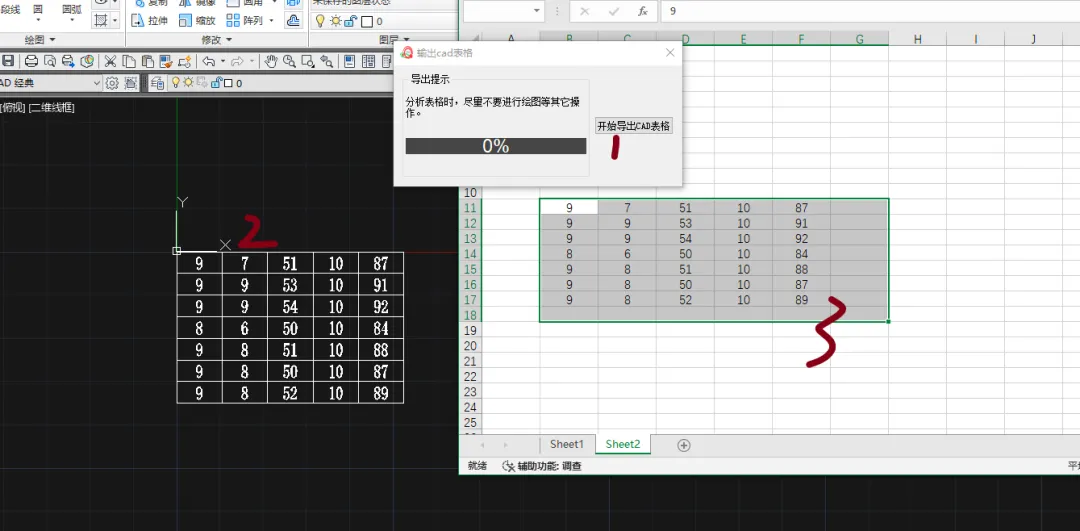

点击开始导出表格，在cad中选择需要导出的表格，即可在当前运行excel程序中输出对应表格。

整体思路

1. 连接 AutoCAD 与 Excel

通过 COM 接口连接 AutoCAD 和 Excel，实现对图形元素和单元格的读写操作。

2. 提取表格的线条

从 CAD 中筛选出线段和多段线，区分横线与竖线，为后续计算表格网格做准备。

3. 计算交点，生成网格

遍历横线与竖线求交点，得到所有网格点。

然后对这些点排序，按行列构建二维网格，得到“表格结构”。

4. 识别每个单元格的范围

对于每个网格小矩形，确定它的左上角与右下角坐标，得到一个“单元格区域”。

5. 读取区域内文字

在 CAD 中查找文本对象，判断文本的包围盒是否落在某个单元格范围内。

若命中，把文本拼接到对应单元格内。

6. 写入 Excel

创建或激活 Excel 工作簿，按行列写入内容，并处理合并单元格。

关键细节

- 交点与排序：解决“线段存在微小误差”的问题，需要加容差。

- 合并单元格：通过判断横向/纵向边界线是否缺失来推断合并范围。

- 文本归属：用文本包围盒判断是否落在单元格内，避免文字被错分。

核心源代码：以下代码实现了CAD中表格坐标及对应文本位置的识别，对cad表格进行了分解处理。

def get_form_text(self,points, row_line, col_line):        """        很据表格坐标和横线竖线，建立excel表格，并提取数据        Args:            points: 表格坐标            row_line: 表格横线            col_line: 表格竖线        Returns:        """        or_col_count = 1        row_count = 1        all_row = len(points)        all_col = len(points[0])        cad = EIO.EXEIO().autocad()        excel = EIO.EXEIO().excel()        excel.DisplayAlerts = False        my_Book = excel.ActiveWorkbook        if my_Book == None:            my_Book = excel.Workbooks.Add()        try:            row_count = excel.ActiveCell.Row            or_col_count = excel.ActiveCell.Column        except:            pass        excel.Range(excel.Cells(row_count, or_col_count), \                    excel.Cells(row_count + all_row - 1, or_col_count + all_col - 1)).Select()        excel.Selection.Clear()        for cal_y1 in points[0]:            if list(cal_y1) == [None, None]:                continue            else:                y1 = cal_y1[1]                break        for cal_x1 in points:            if list(cal_x1[0]) == [None, None]:                continue            else:                x1 = cal_x1[0][0]                break        for cal_y2 in points[-1]:            if list(cal_y2) == [None, None]:                continue            else:                y2 = cal_y2[1]                break        for cal_x2 in points:            if list(cal_x2[-1]) == [None, None]:                continue            else:                x2 = cal_x2[-1][0]                break        has_text = addtext().finderindwg(cad, FilterType([-4, 0, 0, -4]), ["<or", "TEXT", "MTEXT", "or>"], \                                         Point1=Points([x1, y1, 0]), Point2=Points([x2, y2, 0]), \                                         Mode=constants.acSelectionSetCrossing)        text_obj = [[x.TextString, x.GetBoundingBox()] for x in has_text]        text_obj = sorted(text_obj, key=lambda x: (-round(x[1][0][1], 5), round(x[1][0][0], 5)))        self.progressbar.maxValue=all_row        for row_i, row_pts in enumerate(points[:-1]):            self.progressbar.value = self._value            self._value += 1            col_count = copy.deepcopy(or_col_count)            merg_col = -1            for col_i, col_pt in enumerate(row_pts[:-1]):                if merg_col > 0:                    merg_col -= 1                    col_count += 1                    continue                merg_col = -1                merg_row = -1                if list(col_pt) == [None, None]:                    col_count += 1                    continue                else:                    left_top_bt = col_pt                    next_y = col_pt[1]                    next_x = col_pt[0]                    for cal_y in points[row_i + 1]:                        if list(cal_y) == [None, None]:                            continue                        else:                            next_y = cal_y[1]                            break                    for cal_x in points:                        if list(cal_x[col_i + 1]) == [None, None]:                            continue                        else:                            next_x = cal_x[col_i + 1][0]                            break                    for temp_col in range(col_i + 1, all_col):                        right_bot_bt = row_pts[temp_col]                        merg_col += 1                        if temp_col == all_col - 1:                            break                        if list(right_bot_bt) == [None, None]:                            continue                        pos_pt1 = [(left_top_bt[0] + right_bot_bt[0]) / 2, (left_top_bt[1] + next_y) / 2]                        pos_pt2 = [right_bot_bt[0], (left_top_bt[1] + next_y) / 2]                        for col_line_item in col_line:                            judge, inter_pt = line_cross([pos_pt1, pos_pt2], col_line_item)                            if judge < 0:                                break                        if judge < 0:                            break                    for temp_row in range(row_i + 1, all_row):                        right_bot_bt = points[temp_row][col_i]                        merg_row += 1                        if temp_row == all_row - 1:                            break                        if list(right_bot_bt) == [None, None]:                            continue                        pos_pt1 = [(left_top_bt[0] + next_x) / 2, (left_top_bt[1] + right_bot_bt[1]) / 2]                        pos_pt2 = [(left_top_bt[0] + next_x) / 2, right_bot_bt[1]]                        for row_line_item in row_line:                            judge, inter_pt = line_cross([pos_pt1, pos_pt2], row_line_item)                            if judge < 0:                                break                        if judge < 0:                            break                    right_bot_bt = points[row_i + 1 + merg_row][col_i + 1 + merg_col]                    if list(right_bot_bt) == [None, None]:                        continue                    else:                        try:                            excel.Range(excel.Cells(row_count, col_count), \                                        excel.Cells(row_count+merg_row, col_count+merg_col)).Merge()                        except:                            pass                        pos_pt1 = [left_top_bt[0], left_top_bt[1], 0]                        pos_pt2 = [right_bot_bt[0], right_bot_bt[1], 0]                        in_excel_val=""                        for text_obj_item in text_obj:                            if text_obj_item[1][1][1] < right_bot_bt[1]:                                break                            if pt_in_rec(text_obj_item[1][0], pos_pt1, pos_pt2) \                                    and pt_in_rec(text_obj_item[1][1], pos_pt1, pos_pt2):                                if in_excel_val=="":                                    in_excel_val=text_obj_item[0]                                else:                                    in_excel_val=in_excel_val+chr(10)+text_obj_item[0]                                text_obj.remove(text_obj_item)                        if in_excel_val!="":                            excel.Cells(row_count, col_count).Value=in_excel_val                col_count += 1            row_count += 1        excel.Selection.HorizontalAlignment = -4108        self._value=1        self.progressbar.value = 0
