Python 用Tkinter造个＂电气柜＂?这活儿比你想的有意思多了

import tkinter as tkfrom tkinter import ttkimport threadingimport timefrom datetime import datetimeclassElectricalCabinetSimulator:"""电气柜控制面板仿真器 - 核心类"""def__init__(self, root):self.root = rootself.root.title("三相电机控制柜仿真系统 v2.1")self.root.geometry("900x650")self.root.configure(bg="#2C3E50")# 设备状态字典 - 这玩意儿是整个系统的神经中枢self.states = {'power': False,        # 主电源'emergency_stop': True, # 急停状态（True=按下）'door_closed': True,   # 柜门状态'motor_running': False, # 电机运行'forward': True,       # 运行方向（True=正转）'current': 0.0,        # 电流值'temperature': 25.0,   # 温度'alarm': False# 报警状态        }# 安全互锁标志self.interlock_active = Falseself.build_ui()self.start_monitoring()defbuild_ui(self):"""构建用户界面 - 分区布局很关键"""# === 顶部状态栏 ===        status_frame = tk.Frame(self.root, bg="#34495E", height=60)        status_frame.pack(fill=tk.X, padx=10, pady=5)        tk.Label(status_frame, text="系统状态监控",                 font=("微软雅黑", 14, "bold"),                 bg="#34495E", fg="#ECF0F1").pack(pady=15)# === 主控制区（左侧）===        control_frame = tk.Frame(self.root, bg="#2C3E50")        control_frame.pack(side=tk.LEFT, fill=tk.BOTH, expand=True, padx=10)# 急停按钮 - 这个得最显眼self.emergency_btn = tk.Button(            control_frame,             text="急停\nEMERGENCY",             font=("Arial Black", 16),            bg="#E74C3C", fg="white",            width=12, height=3,            relief=tk.RAISED,            command=self.toggle_emergency        )self.emergency_btn.pack(pady=20)# 主电源开关self.power_btn = tk.Button(            control_frame,            text="⚡ 主电源 OFF",            font=("微软雅黑", 12, "bold"),            bg="#95A5A6", fg="white",            width=20, height=2,            command=self.toggle_power        )self.power_btn.pack(pady=10)# 运行控制组        run_frame = tk.LabelFrame(            control_frame,             text="运行控制",             font=("微软雅黑", 11),            bg="#2C3E50", fg="#ECF0F1"        )        run_frame.pack(pady=15, padx=20, fill=tk.X)self.start_btn = tk.Button(            run_frame,            text="▶ 启动",            font=("微软雅黑", 11),            bg="#27AE60", fg="white",            width=10,            command=self.start_motor        )self.start_btn.grid(row=0, column=0, padx=10, pady=10)self.stop_btn = tk.Button(            run_frame,            text="⬛ 停止",            font=("微软雅黑", 11),            bg="#E67E22", fg="white",            width=10,            command=self.stop_motor        )self.stop_btn.grid(row=0, column=1, padx=10, pady=10)# 方向切换        direction_frame = tk.Frame(run_frame, bg="#2C3E50")        direction_frame.grid(row=1, column=0, columnspan=2, pady=10)self.direction_var = tk.StringVar(value="forward")        tk.Radiobutton(            direction_frame, text="正转",             variable=self.direction_var, value="forward",            font=("微软雅黑", 10), bg="#2C3E50", fg="#ECF0F1",            selectcolor="#34495E",            command=self.change_direction        ).pack(side=tk.LEFT, padx=15)        tk.Radiobutton(            direction_frame, text="反转",            variable=self.direction_var, value="reverse",            font=("微软雅黑", 10), bg="#2C3E50", fg="#ECF0F1",            selectcolor="#34495E",            command=self.change_direction        ).pack(side=tk.LEFT, padx=15)# === 仪表显示区（右侧）===        meter_frame = tk.Frame(self.root, bg="#34495E", width=300)        meter_frame.pack(side=tk.RIGHT, fill=tk.BOTH, padx=10, pady=10)# 指示灯组        indicator_group = tk.LabelFrame(            meter_frame, text="运行指示",             font=("微软雅黑", 11, "bold"),            bg="#34495E", fg="#ECF0F1"        )        indicator_group.pack(pady=10, padx=15, fill=tk.X)self.power_light = self.create_indicator(indicator_group, "电源", 0)self.run_light = self.create_indicator(indicator_group, "运行", 1)self.alarm_light = self.create_indicator(indicator_group, "报警", 2)# 数据显示        data_group = tk.LabelFrame(            meter_frame, text="实时数据",            font=("微软雅黑", 11, "bold"),            bg="#34495E", fg="#ECF0F1"        )        data_group.pack(pady=10, padx=15, fill=tk.BOTH, expand=True)# 电流表        tk.Label(data_group, text="电流 (A)",                 font=("微软雅黑", 10),                 bg="#34495E", fg="#BDC3C7").pack(pady=5)self.current_label = tk.Label(            data_group,             text="0.00",             font=("Consolas", 28, "bold"),            bg="#34495E", fg="#3498DB"        )self.current_label.pack()# 温度计        tk.Label(data_group, text="温度 (°C)",                 font=("微软雅黑", 10),                bg="#34495E", fg="#BDC3C7").pack(pady=5)self.temp_label = tk.Label(            data_group,            text="25.0",            font=("Consolas", 28, "bold"),            bg="#34495E", fg="#E67E22"        )self.temp_label.pack()# 日志区域        log_frame = tk.LabelFrame(            meter_frame, text="操作日志",            font=("微软雅黑", 10),            bg="#34495E", fg="#ECF0F1"        )        log_frame.pack(pady=10, padx=15, fill=tk.BOTH, expand=True)self.log_text = tk.Text(            log_frame,             height=8,             font=("Consolas", 9),            bg="#2C3E50", fg="#ECF0F1",            state=tk.DISABLED        )self.log_text.pack(fill=tk.BOTH, expand=True)defcreate_indicator(self, parent, label, row):"""创建指示灯控件"""        frame = tk.Frame(parent, bg="#34495E")        frame.pack(fill=tk.X, pady=5, padx=10)        tk.Label(frame, text=label, font=("微软雅黑", 10),                bg="#34495E", fg="#ECF0F1", width=6).pack(side=tk.LEFT)        light = tk.Canvas(frame, width=30, height=30,                          bg="#34495E", highlightthickness=0)        light.pack(side=tk.RIGHT, padx=10)        light.create_oval(5, 5, 25, 25, fill="#7F8C8D", outline="#5A6C7D")return lightdefupdate_indicator(self, light, state, color_on="#2ECC71"):"""更新指示灯状态"""        color = color_on if state else"#7F8C8D"        light.delete("all")        light.create_oval(5, 5, 25, 25, fill=color, outline="#5A6C7D")if state:            light.create_oval(10, 10, 15, 15, fill="white", outline="")deflog(self, message, level="INFO"):"""记录操作日志"""        timestamp = datetime.now().strftime("%H:%M:%S")        color_map = {"INFO": "#3498DB", "WARNING": "#F39C12", "ERROR": "#E74C3C"}self.log_text.config(state=tk.NORMAL)self.log_text.insert(tk.END, f"[{timestamp}] ", "time")self.log_text.insert(tk.END, f"{message}\n", level)self.log_text.tag_config("time", foreground="#95A5A6")self.log_text.tag_config(level, foreground=color_map.get(level, "#ECF0F1"))self.log_text.see(tk.END)self.log_text.config(state=tk.DISABLED)# === 核心控制逻辑 ===deftoggle_emergency(self):"""急停按钮切换 - 这个逻辑得严谨"""self.states['emergency_stop'] = notself.states['emergency_stop']ifself.states['emergency_stop']:self.emergency_btn.config(relief=tk.SUNKEN, bg="#C0392B")self.stop_motor()  # 立即停机self.log("急停按钮已按下！所有运行停止", "ERROR")else:self.emergency_btn.config(relief=tk.RAISED, bg="#E74C3C")self.log("急停已复位", "INFO")deftoggle_power(self):"""主电源切换"""ifself.states['emergency_stop']:self.log("急停状态下无法上电！", "WARNING")returnself.states['power'] = notself.states['power']ifself.states['power']:self.power_btn.config(text="⚡ 主电源 ON", bg="#27AE60")self.update_indicator(self.power_light, True, "#2ECC71")self.log("主电源已接通", "INFO")else:self.power_btn.config(text="⚡ 主电源 OFF", bg="#95A5A6")self.update_indicator(self.power_light, False)self.stop_motor()  # 断电自动停机self.log("主电源已断开", "INFO")defstart_motor(self):"""启动电机 - 安全检查是重点"""# 多重安全检查ifself.states['emergency_stop']:self.log("启动失败：急停未复位", "ERROR")returnifnotself.states['power']:self.log("启动失败：主电源未接通", "WARNING")returnifself.states['motor_running']:self.log("电机已在运行中", "WARNING")return# 启动成功self.states['motor_running'] = Trueself.update_indicator(self.run_light, True, "#3498DB")        direction = "正转"ifself.states['forward'] else"反转"self.log(f"电机启动成功 - {direction}模式", "INFO")# 模拟电流上升        threading.Thread(target=self.simulate_startup, daemon=True).start()defstop_motor(self):"""停止电机"""ifnotself.states['motor_running']:returnself.states['motor_running'] = Falseself.update_indicator(self.run_light, False)self.log("电机已停止", "INFO")# 模拟电流下降        threading.Thread(target=self.simulate_shutdown, daemon=True).start()defchange_direction(self):"""切换运行方向 - 运行时禁止切换"""ifself.states['motor_running']:self.log("运行中禁止切换方向！请先停机", "ERROR")# 恢复原选项            old_dir = "forward"ifself.states['forward'] else"reverse"self.direction_var.set(old_dir)returnself.states['forward'] = (self.direction_var.get() == "forward")        direction = "正转"ifself.states['forward'] else"反转"self.log(f"运行方向已设置为：{direction}", "INFO")# === 仿真线程 ===defsimulate_startup(self):"""模拟启动过程 - 电流逐渐上升"""        target_current = 12.5# 目标电流whileself.states['current'] < target_current andself.states['motor_running']:self.states['current'] += 0.8            time.sleep(0.1)self.states['current'] = target_currentdefsimulate_shutdown(self):"""模拟停机过程"""whileself.states['current'] > 0:self.states['current'] -= 1.2ifself.states['current'] < 0:self.states['current'] = 0            time.sleep(0.08)defstart_monitoring(self):"""启动实时监控线程"""defmonitor():whileTrue:# 更新显示self.current_label.config(text=f"{self.states['current']:.2f}")# 模拟温度变化ifself.states['motor_running']:ifself.states['temperature'] < 65:self.states['temperature'] += 0.3else:ifself.states['temperature'] > 25:self.states['temperature'] -= 0.2self.temp_label.config(text=f"{self.states['temperature']:.1f}")# 温度报警检测ifself.states['temperature'] > 80:self.states['alarm'] = Trueself.update_indicator(self.alarm_light, True, "#E74C3C")self.stop_motor()self.log("温度过高报警！自动停机", "ERROR")else:self.states['alarm'] = Falseself.update_indicator(self.alarm_light, False)                time.sleep(0.2)        threading.Thread(target=monitor, daemon=True).start()# 主程序入口if __name__ == "__main__":    root = tk.Tk()    app = ElectricalCabinetSimulator(root)    root.mainloop()

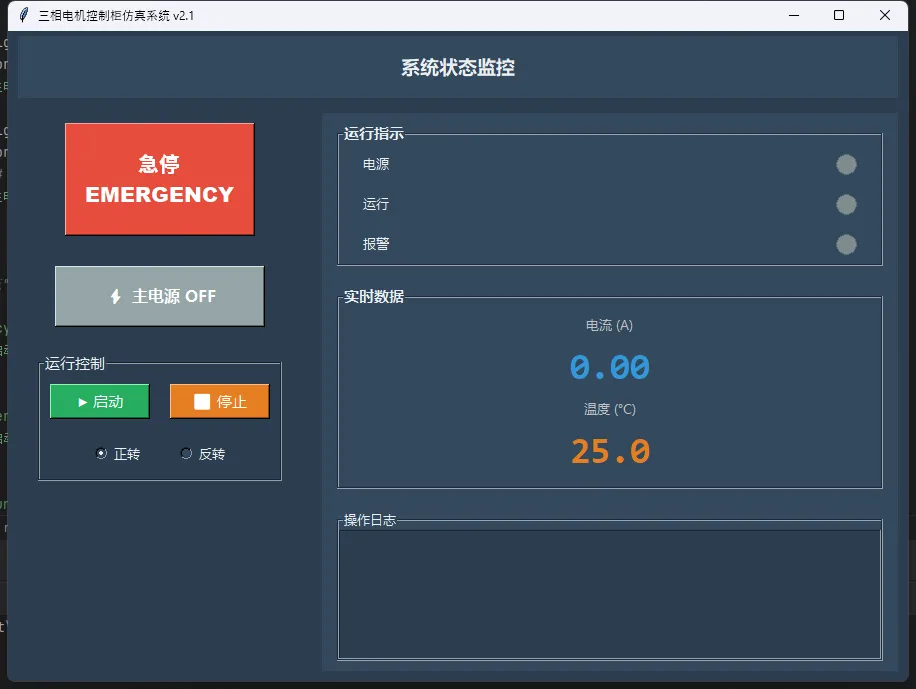

跑起来是这样的效果——按钮能按，灯会亮，数值会跳。但更重要的是：你要是运行时切换方向，它会骂你；你要是急停没复位就想开机，它不给你开。

🧠 几个关键设计思路

1. 状态机思维很重要

你看那个self.states字典没？这就是整个系统的大脑。

传统的写法是每个按钮各管各的——启动按钮只管启动，急停按钮只管停。这样写出来的代码，就是个"假仿真"。

真实的电气柜是状态机。每个动作都要检查前置条件：

• • 启动前检查：急停？电源?门开关？
• • 方向切换前检查：电机在转吗？
• • 断电时：必须联动停机

我之前带过一个实习生。小伙子Python基础不错，写出来的界面也漂亮。但测试时老师傅一句话把他问懵了："你这电机在转的时候，我把电源一关，电流怎么还显示12安培？"

现实中断电了，电流立刻归零啊！

这就是状态联动。后来我让他把所有控制函数都改成先查状态、再执行、最后更新状态的三段式结构，问题才解决。

2. 线程分离UI和仿真逻辑

注意到那两个threading.Thread没？

Tkinter这东西有个坑——主线程阻塞了，界面就卡死。你要是直接在按钮回调里写个循环让电流慢慢上升，整个窗口会卡成PPT。

我的方案是：

• • 主线程只管UI渲染和事件响应
• • 仿真逻辑全扔后台线程
• • 用状态字典做桥梁传递数据

defsimulate_startup(self):"""这个函数在后台线程运行，不会卡UI"""    target_current = 12.5whileself.states['current'] < target_current andself.states['motor_running']:self.states['current'] += 0.8# 修改状态        time.sleep(0.1)  # 等待100ms，模拟真实上升过程

然后主线程的监控函数每200ms读一次状态、更新一次显示。这样既流畅，又不会出现数据竞争问题。

3. 日志比你想象的重要

那个操作日志不是摆设。

我在测试阶段发现一个Bug——有时候按启动按钮没反应。找了半天原因，后来加了日志才发现：原来是门开关状态检测写反了，系统以为门是开的，触发了安全互锁。

日志的另一个好处是培训可追溯。新员工操作完之后，导出日志一看就知道他哪一步操作有问题。有家企业用我这套系统做考核，把日志记录和标准操作流程对比，自动打分。

💪 进阶改造方向

方案一：加入PLC通信模块

如果你想玩得再狠一点，可以加个真实的PLC通信。

import snap7  # 西门子PLC通信库classPLCConnector:def__init__(self, ip='192.168.0.1'):self.plc = snap7.client.Client()self.plc.connect(ip, 0, 1)defread_sensor(self, address):"""读取传感器数据"""        data = self.plc.db_read(1, address, 4)return struct.unpack('>f', data)[0]defwrite_control(self, address, value):"""写入控制指令"""        data = struct.pack('>f', value)self.plc.db_write(1, address, data)

这样你的仿真系统就能直接跟实际设备对话了。我有个客户用这招做"数字孪生"——屏幕上显示的电流值，就是车间里实时采集的数据。

方案二：加入故障注入功能

培训系统最怕的是啥？学员只会正常操作，遇到异常就懵。

你可以加个"故障模拟"面板：

definject_fault(self, fault_type):"""注入故障场景"""    fault_scenarios = {'overcurrent': lambda: setattr(self.states, 'current', 25),  # 过流'overheat': lambda: setattr(self.states, 'temperature', 95),  # 过热'phase_loss': lambda: self.log("缺相报警！", "ERROR")  # 缺相    }    fault_scenarios[fault_type]()

考核的时候随机触发几个故障，看学员能不能按流程处理。这招在汽车制造行业特别管用——他们的电气柜复杂得很，故障类型上百种。

方案三：VR联动（真的有人这么干）

去年见过最疯狂的案例：某核电站用Unity3D做了个VR配电室，然后用Socket跟我这种Tkinter程序通信。

操作员戴着VR头盔，看到的是3D的配电柜。他在虚拟空间里按按钮，Tkinter程序收到指令后算逻辑，再把结果返回给Unity渲染。

技术实现不复杂，就是个简单的TCP通信：

import socketclassVRBridge:def__init__(self, port=8888):self.server = socket.socket()self.server.bind(('0.0.0.0', port))self.server.listen(1)defhandle_vr_command(self):        conn, addr = self.server.accept()whileTrue:            data = conn.recv(1024).decode()if data == 'START':self.start_motor()# ...更多指令映射

但效果炸裂。培训的沉浸感直接拉满。

🎯 三句话总结

1. 1. 工业仿真不是画界面，是还原逻辑——状态机思维 + 安全互锁才是核心
2. 2. Tkinter完全够用，别迷信框架——合理用线程，一样能做出专业级系统
3. 3. 从MVP开始，逐步迭代——先做能用的,再做好用的,最后才考虑花里胡哨的功能

💬 来聊聊你的想法

你有没有遇到过类似的工业仿真需求？或者你觉得这套方案还能用在哪些场景？

评论区说说你的项目经历，我挑几个有意思的案例，下期专门写篇文章分析。

另外如果你想要完整项目源码（带配置文件导入、数据导出、多语言切换的完整版），可以在公众号回复"电气柜"获取。

🏷️ 相关标签：#Python实战#Tkinter进阶#工业自动化#GUI开发#仿真系统

📚 延伸阅读建议：

• • 下一步可以学学PyQt5——界面更现代，但学习曲线陡一些
• • 研究一下SCADA系统的设计思路——工业监控的行业标准
• • 如果要对接硬件，pySerial和Modbus协议得了解一下

记住：最好的学习方式,就是找个真实需求,撸起袖子干。别总想着学完了再做,做着做着就学会了。
