告别手动截图!Python+SCPI让示波器自动采集数据

SCPI是仪器通用的可编程标准命令，罗德全系列示波器均原生支持。电脑与示波器建立网络通信后，只需下发指令即可完成全套测量流程，真正实现测试自动化。

✨ 一、Python环境配置 ✨

（一）pyvisa库安装

1、电脑预装Python 3.7及以上版本，打开命令行工具。

2、使用pip命令快速安装pyvisa库，完成仪器通信依赖部署。

✨ 二、SCPI指令介绍 ✨

SCPI（可编程仪器标准命令）是一套通用的仪器控制指令集，专为测试测量仪器设计，罗德全系列示波器均原生支持，无需额外配置即可直接响应。SCPI就是测试测量仪器界的“普通话”——各大厂商商量好的一套通用指令集。你给示波器发一句“把通道1调到50mV/格”，它就能听懂照做。

✅ 通用：罗德用这套，换是德、泰克也一样，代码几乎不用改
✅ 好记：CHAN1:SCAL 0.05 翻译过来就是“通道1，量程，50mV/格”，看指令就知道啥意思
✅ 高效：多条指令用分号串着发，一次通信搞定所有设置

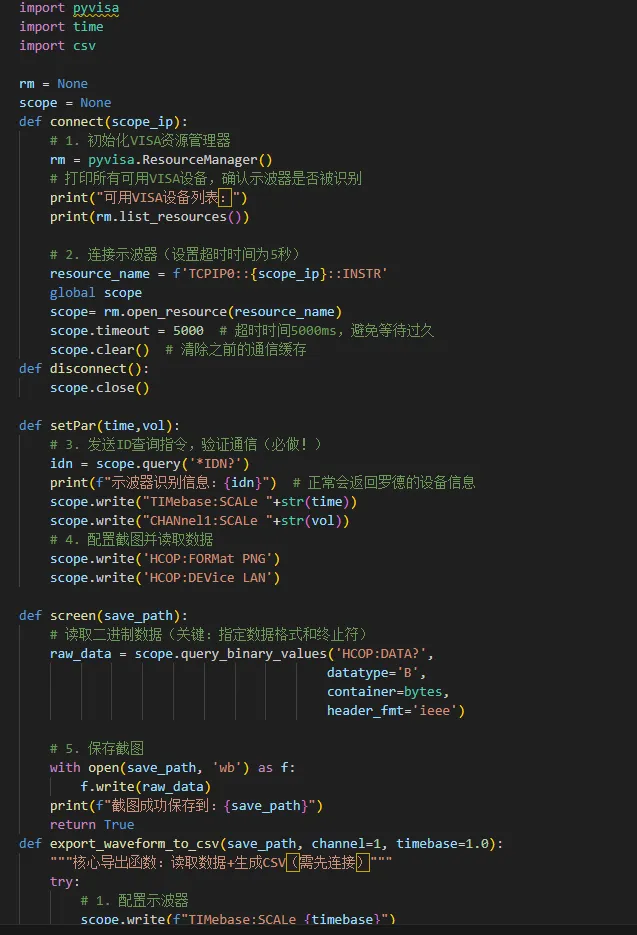

✨ 三、核心控制代码 ✨

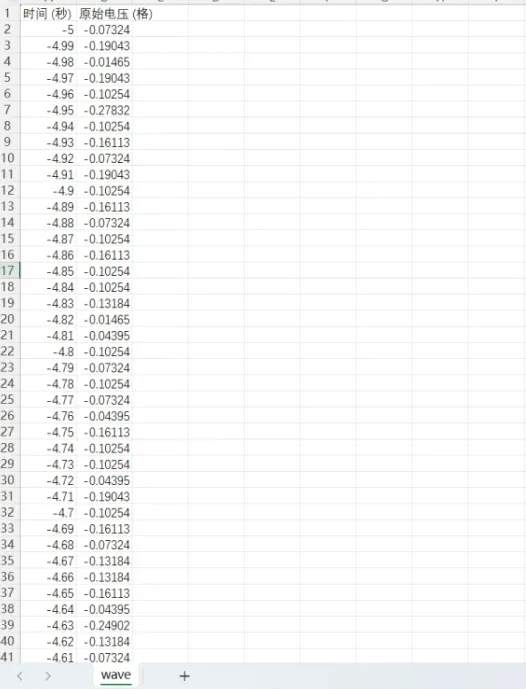

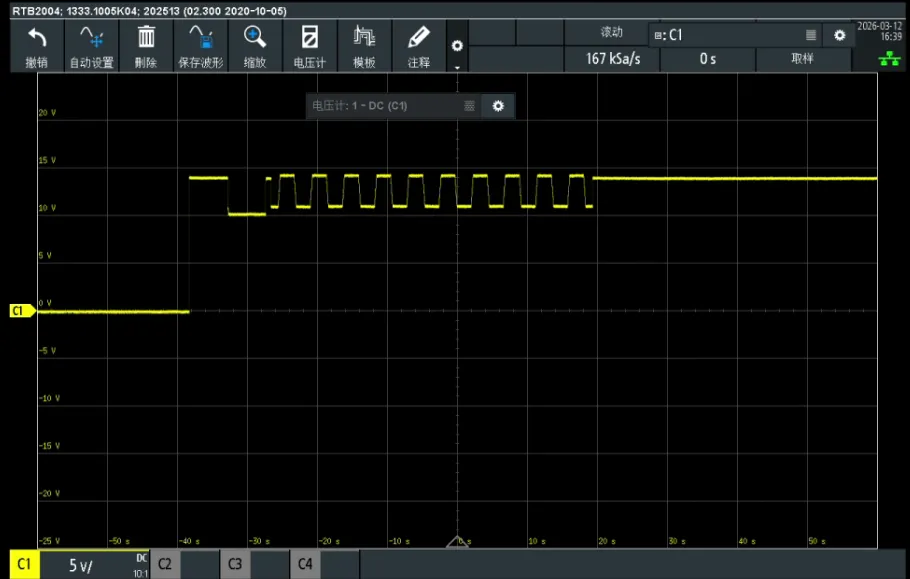

运行结果：截图和CSV表格数据

✨ 四、总结 ✨

这套基于Python与SCPI的自动化方案，简单易上手、通用性强，可直接应用在电源电压测试、波形监测等场景实现测试的完整闭环。从环境搭建到代码运行，几步即可实现示波器全自动采集、截图、存数，既减少重复劳动，又保证测试结果规范统一，非常适合日常测试与自动化项目快速落地。

✨ 收藏本文，下次带来SCPI指令的详细介绍！关注+评论获取测试代码！
