吃透Linux MMU工作原理

一、MMU是什么？

如果把计算机的物理内存比作“真实的仓库”，CPU比作“取货员”，那MMU就是“仓库管理员+导航员”——既要帮取货员找到货物的真实位置，还要管好仓库的访问权限，防止取错货、乱拿货。

1.1.1 什么是 MMU

MMU，全称Memory Management Unit（内存管理单元），是集成在CPU内部的专用硬件组件，也常被称为分页内存管理单元（PMMU）。它的核心使命很简单：接收CPU发出的内存访问请求，完成“虚拟地址”到“物理地址”的转换，同时管控内存访问权限，确保系统稳定、安全运行。

这里要注意一个关键细节：MMU是硬件组件，不是软件程序——它由逻辑电路构成，能以极高的速度完成地址转换，这也是它能支撑CPU高速运行的核心原因。如果没有MMU，CPU只能直接访问物理内存，不仅会导致进程之间相互干扰，还会让内存利用率极低。

1.1.2 MMU 的核心功能

MMU的功能不止“地址转换”，还有两个隐藏但至关重要的作用，我们逐一拆解，结合实际场景讲明白：

① 核心功能一：虚拟地址→物理地址的映射（最核心）

现代操作系统（包括Linux）都会给每个进程分配“独立的虚拟地址空间”——简单说，每个进程都以为自己独占了整个内存（比如32位进程以为自己有4GB内存），但实际上，物理内存是有限的，多个进程会共享物理内存。

举个具体例子：进程A和进程B都用虚拟地址0x1000访问数据，MMU会将进程A的0x1000映射到物理地址0x80000000，将进程B的0x1000映射到物理地址0x90000000。这样一来，两个进程看似访问同一个地址，实则操作不同的物理内存，互不干扰——这就是MMU映射功能的核心价值，也是进程隔离的基础。

② 核心功能二：内存访问权限管控（保障系统安全）

MMU会给每个内存区域设置“访问权限”，比如“只读”“可读写”“可执行”，就像给仓库的不同区域贴上门禁标签，只有拥有对应权限的进程才能操作。

最典型的场景：Linux内核所在的内存区域，会被MMU设置为“仅内核态可访问”——如果用户态进程（比如我们平时运行的终端、浏览器）试图修改内核内存，MMU会直接拦截，触发“权限异常”，终止该进程。这就避免了恶意程序或错误程序破坏内核，保障了系统的稳定性。

③ 功能三：辅助内存分页管理

MMU会配合Linux内核的分页机制，将虚拟内存和物理内存划分为固定大小的“页”，通过页表记录映射关系，从而减少内存碎片，提高内存利用率——这一点我们后面会详细拆解。

二、前置知识

想要彻底搞懂MMU，需先掌握3个基础概念：虚拟内存、核心术语、TLB。

这三个是理解后续地址转换、缺页异常的前提，缺一不可。

2.2 虚拟内存

很多人疑惑：为什么我的电脑只有8GB物理内存，却能运行需要16GB内存的程序？答案就是虚拟内存——它相当于“物理内存的扩展包”，用硬盘空间模拟内存，帮我们突破物理内存的限制。

2.2.1 什么是虚拟内存

虚拟内存是Linux内核实现的一种内存管理技术，它给每个进程提供了一个“连续、完整、独立”的抽象地址空间（虚拟地址空间）。这个空间不是真实的内存，而是内核通过软件模拟出来的——一部分对应物理内存，另一部分对应硬盘上的“交换空间”（Swap空间）。

简单说：进程访问的所有内存地址，都是“虚拟地址”，不是物理内存的真实地址；只有经过MMU转换，虚拟地址才能对应到物理内存或Swap空间的真实位置。进程无需关心物理内存的实际大小和分布，只需要专注于自己的虚拟地址空间即可。

2.2.2 虚拟内存的核心作用

虚拟内存的作用不止“扩展内存”，还有一个更关键的作用的是“进程隔离”，我们结合实际场景拆解：

① 突破物理内存限制，让大程序能运行

假设你的电脑有8GB物理内存，要运行一个需要12GB内存的程序——没有虚拟内存的话，程序会直接报错“内存不足”；有了虚拟内存，内核会把程序中暂时不用的数据，从物理内存转移到硬盘的Swap空间，腾出物理内存给当前需要运行的部分；等需要用到那些数据时，再从Swap空间读回物理内存。

这里要补充一个细节：Swap空间的读写速度远低于物理内存（硬盘读写速度≈100MB/s，物理内存读写速度≈10GB/s），所以如果程序频繁在物理内存和Swap之间切换（也就是“换页”），会导致程序运行变慢（比如电脑卡顿）——这就是“内存不足导致卡顿”的核心原因。

② 实现进程隔离，保障系统稳定

每个进程的虚拟地址空间都是独立的，不同进程的虚拟地址互不干扰。比如进程A的虚拟地址0x1000和进程B的虚拟地址0x1000，会被MMU映射到不同的物理地址——即使进程A崩溃（比如内存溢出），也不会影响进程B的运行，更不会破坏内核内存。

举个生活中的例子：虚拟地址空间就像每个租客的“独立房间”，物理内存和Swap空间就是“公寓的公共区域”；租客只需要管好自己的房间，不用关心其他租客的房间，也不会因为自己房间乱，影响其他租客——这就是进程隔离的好处。

2.2.3 虚拟内存与物理内存的关系

虚拟内存和物理内存是“协同工作”的关系，核心是“按需映射、动态切换”，举个“图书馆”的例子：

· 物理内存：相当于图书馆的“书架”，读写速度快，能直接被CPU访问，但空间有限（比如书架只有100个格子）；

· 虚拟内存：相当于图书馆的“仓库”（对应硬盘Swap空间），空间大（比如仓库有1000个格子），但读写速度慢；

· 内核（管理员）：负责将“热门书籍”（进程当前需要的数据）放在书架（物理内存），将“冷门书籍”（暂时不用的数据）转移到仓库（虚拟内存）；当需要“冷门书籍”时，再从仓库取回到书架。

关键规则：

1. 程序运行时，内核优先将数据加载到物理内存，只有物理内存不足时，才会使用虚拟内存；

2. 虚拟内存和物理内存的“最小单位”都是“页”（Linux中默认4KB），数据的转移都是“按页转移”，不是按字节；

3. 虚拟地址空间的大小，由CPU位数决定（32位CPU最大虚拟地址空间是4GB，64位CPU最大虚拟地址空间是16EB），和物理内存大小无关。

2.2.4 CPU 存取内存数据的基本流程

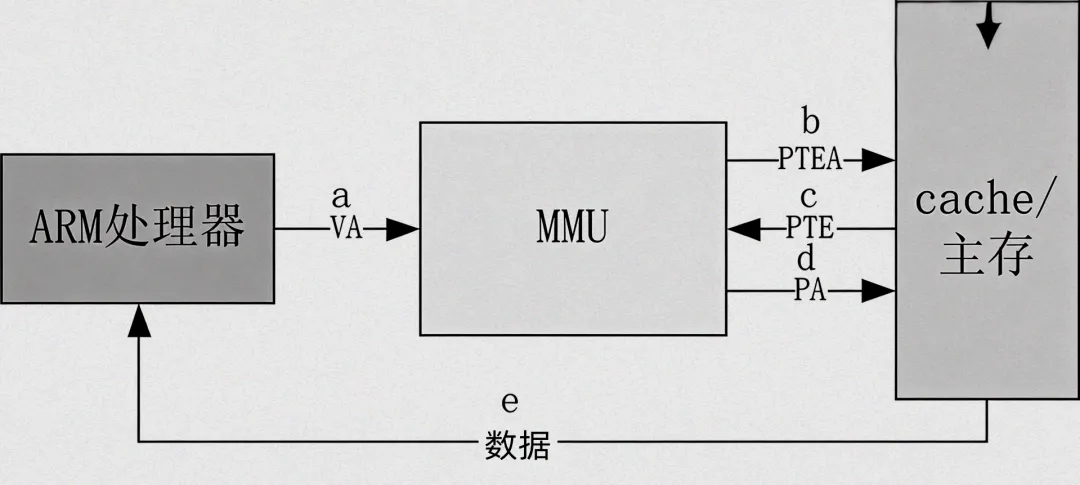

CPU不能直接访问虚拟内存，也不能直接访问硬盘的Swap空间，所有内存访问都要经过“虚拟地址→物理地址”的转换，全程分为4个步骤：

步骤1：CPU生成虚拟地址

当进程执行指令（比如“读取内存地址0x00401234的数据”）时，CPU会生成一个“虚拟地址”——这个地址只是一个“逻辑地址”，不是物理内存的真实地址，相当于一个“快递单号”。

步骤2：虚拟地址发送给MMU

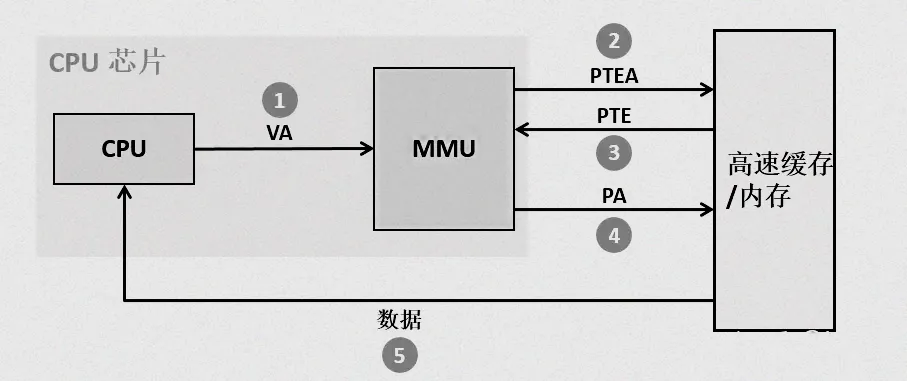

CPU不会直接去访问内存，而是将虚拟地址发送给内部的MMU，让MMU完成“地址转换”——因为CPU不知道虚拟地址对应的物理地址在哪里，只有MMU能通过“页表”找到对应关系。

步骤3：MMU转换虚拟地址为物理地址

MMU会根据“页表”（后面会讲），将虚拟地址拆解为“页号”和“页内偏移”，通过页号查找对应的物理页框号，再结合页内偏移，生成物理地址——相当于根据“快递单号”找到快递的真实存放位置。

步骤4：CPU访问物理内存（或触发缺页异常）

如果MMU转换后，发现对应的物理页在物理内存中，CPU就会根据物理地址，直接访问物理内存，读取或写入数据；

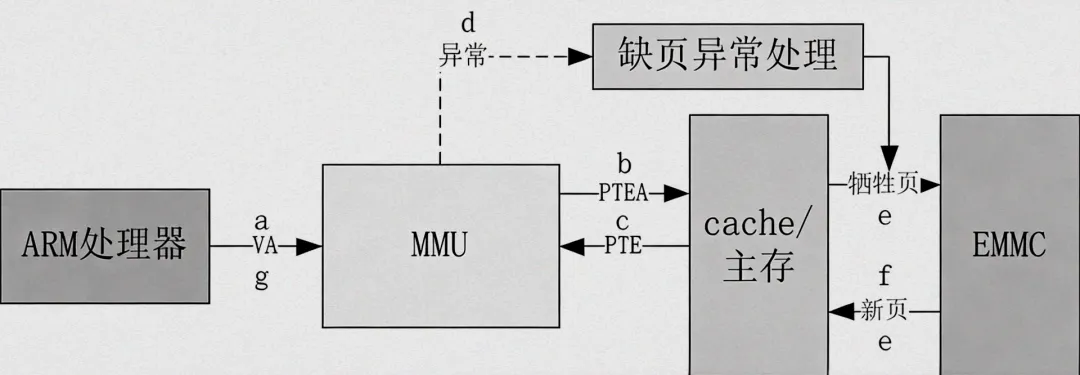

如果对应的物理页不在物理内存中（比如被转移到了Swap空间），MMU会触发“缺页异常”，让内核去处理（后面会详细讲缺页异常的处理流程）。

2.3 核心术语

每次聊MMU，都会涉及很多专业术语，很多人因为术语混淆，越看越懵。这里统一再给大家整理一下：

2.3.1 物理地址相关

· 物理地址（Physical Address）：内存芯片上的真实地址，对应内存的实际存储单元，是硬件（CPU、内存控制器）直接使用的地址，相当于“房子的实际门牌号”。

物理地址的范围由物理内存大小决定，比如8GB物理内存，物理地址范围是0x00000000~0x1FFFFFFF（十六进制）；物理地址不能被进程直接访问，只能由MMU转换后使用。

· 物理页框（Physical Page Frame）：物理内存被划分成的固定大小的块，简称“页框”，大小和虚拟内存的“页”一致（Linux默认4KB）。每个页框都有一个唯一的“页框号”，用于标识其在物理内存中的位置。

2.3.2 虚拟地址相关

· 虚拟地址（Virtual Address）：进程生成的抽象地址，不直接对应物理内存，每个进程都有自己独立的虚拟地址空间，相当于“进程自己给内存编的门牌号”。

32位Linux进程的虚拟地址空间分为两部分：0~3GB是用户态虚拟地址空间（进程可直接访问），3~4GB是内核态虚拟地址空间（只有内核能访问）；64位Linux进程的虚拟地址空间更大，分为用户态和内核态两部分，具体划分因架构而异。

· 虚拟页（Virtual Page）：虚拟内存被划分成的固定大小的块，简称“页”，大小和物理页框一致（Linux默认4KB）。每个虚拟页都有一个唯一的“页号”，用于在页表中查找对应的物理页框号。

· 页内偏移（Offset）：虚拟地址或物理地址中，“页号”之后的部分，用于定位“页”或“页框”内的具体数据位置。

页内偏移的位数由页大小决定，比如4KB（2^12字节）的页，页内偏移是12位，范围是0~4095。

2.3.3 页表相关

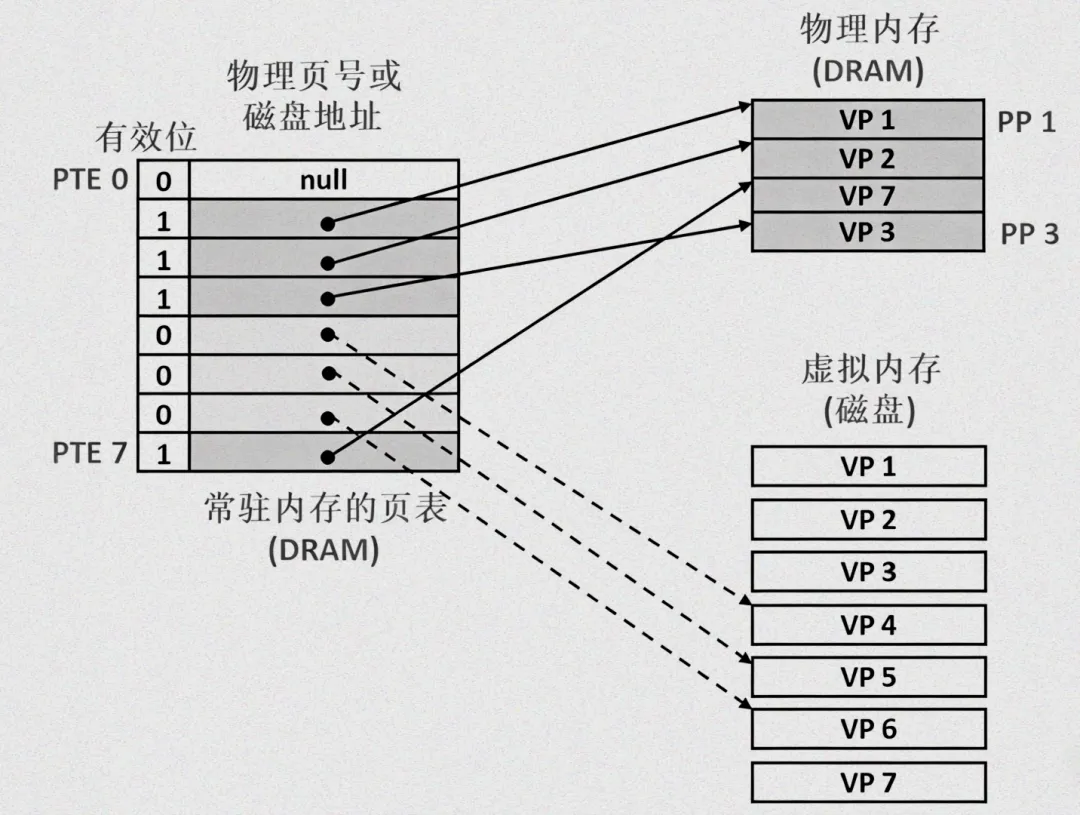

· 页表（Page Table）：虚拟地址到物理地址的“映射字典”，是内核维护的核心数据结构，用于记录虚拟页和物理页框的对应关系，相当于“快递单号→真实地址”的对照表。

每个进程都有自己独立的页表，因为每个进程的虚拟地址空间是独立的；页表本身存储在物理内存中（内核空间），用户态进程无法直接访问和修改。

· 页表项（Page Table Entry，PTE）：页表中的每一条记录，对应一个虚拟页和物理页框的映射关系。每个页表项不仅包含“物理页框号”，还有多个“标志位”（后面会讲），用于控制内存访问权限和状态。

· 多级页表（Multi-level Page Table）：Linux内核采用的页表结构（32位用两级，64位用四级），用于减少页表占用的物理内存空间。

单级页表会占用大量物理内存（比如32位系统单级页表需要4MB），多级页表只创建进程实际使用的页表，大幅节省内存。

2.3.4 页命中与缺页的定义

· 页命中（Page Hit）：CPU访问内存时，所需数据所在的虚拟页，已经被映射到物理页框，且该物理页框在物理内存中——相当于“在书架上直接找到想要的书”，访问速度极快（通常只需1~2个CPU时钟周期）。

进程频繁访问的内存区域（比如循环变量），会一直保存在物理内存中，大概率会触发页命中。

· 缺页（Page Fault）：CPU访问内存时，所需数据所在的虚拟页，要么没有映射到物理页框，要么对应的物理页框不在物理内存中（被转移到Swap空间）——相当于“在书架上找不到想要的书，需要去仓库取”。

缺页不是“错误”，而是正常的内存管理机制；但频繁缺页（比如物理内存不足）会导致大量磁盘I/O操作，拖慢系统速度。

2.4 地址转换核心硬件组件：TLB

我们知道，页表存储在物理内存中，每次地址转换都要访问物理内存中的页表——而物理内存的访问速度比CPU慢很多（CPU时钟周期≈1ns，物理内存访问≈100ns）。如果每次地址转换都要访问页表，会严重拖慢CPU速度，这时候TLB就登场了。

2.4.1 TLB 的核心作用

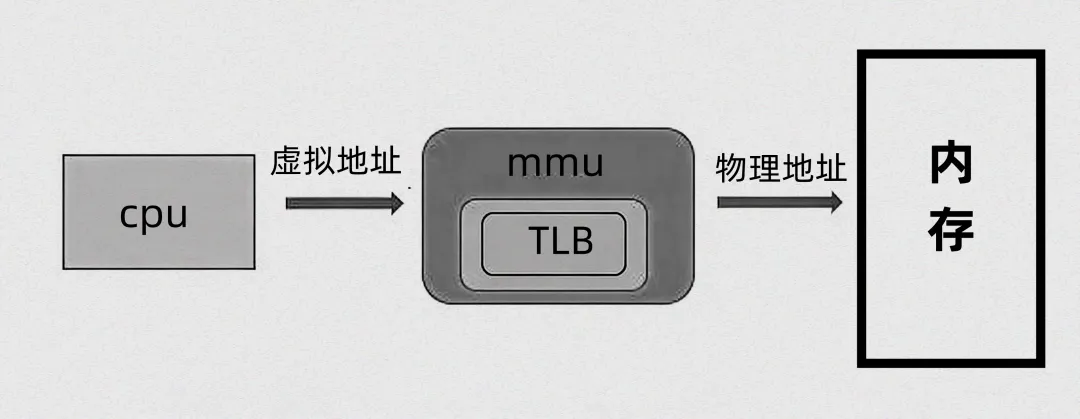

TLB，全称Translation Lookaside Buffer（地址转换后备缓冲器），是集成在CPU内部的“高速缓存”，专门用于缓存“近期最常访问的页表项”（虚拟页→物理页框的映射关系）。

核心作用就是让MMU在地址转换时，不用每次都去物理内存中查找页表，而是先在TLB中查找——TLB的访问速度和CPU几乎一致（≈1ns），能大幅加速地址转换过程，提升系统性能。

TLB就像是你“常用单词本”——平时查字典（页表）很慢，但把常用的单词（常用页表项）抄在小本子上（TLB），下次查的时候直接看小本子，不用再翻厚厚的字典，节省大量时间。

TLB的容量很小（通常只有几十到几百个页表项），只能缓存少量常用的映射关系；但正因为容量小，访问速度才快——这是“速度与容量”的trade-off（权衡）。

2.4.2 TLB 的工作原理

TLB的工作流程很简单，核心是“先查缓存，再查页表”，分为4个步骤，结合实际例子讲透：

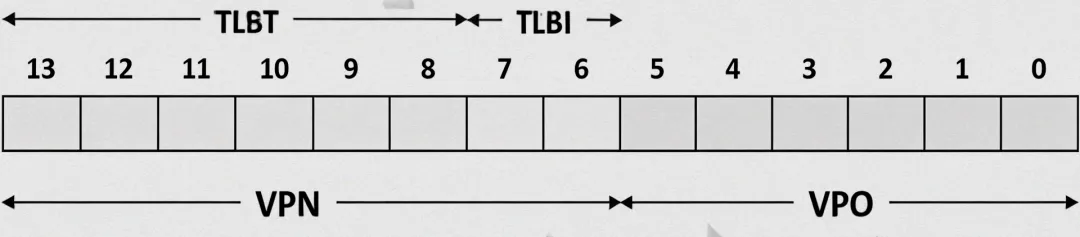

假设：CPU生成虚拟地址0x00401234，页大小4KB，虚拟页号0x00401，页内偏移0x234。

步骤1：CPU提取虚拟页号，发送到TLB

MMU收到虚拟地址后，会先提取出“虚拟页号”（0x00401），然后拿着这个页号去TLB中查找，看是否缓存了该页号对应的物理页框号。

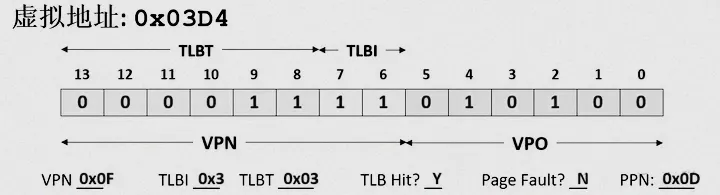

步骤2：TLB命中（理想情况）

如果TLB中已经缓存了“虚拟页号0x00401→物理页框号0x00800”的映射关系，就是“TLB命中”。此时，MMU直接从TLB中获取物理页框号，不用访问物理内存中的页表，然后结合页内偏移0x234，生成物理地址0x00800234——整个过程只需1个CPU时钟周期，速度极快。

步骤3：TLB未命中（常见情况）

如果TLB中没有缓存该虚拟页号的映射关系（比如第一次访问这个虚拟页），就是“TLB未命中”。此时，MMU会去物理内存中查找页表，通过页号找到对应的物理页框号（比如0x00800）。

TLB未命中时，地址转换的速度会变慢（需要访问物理内存中的页表，耗时≈100ns），但这是正常情况——毕竟TLB容量有限，不可能缓存所有页表项。

步骤4：更新TLB，为下次访问加速

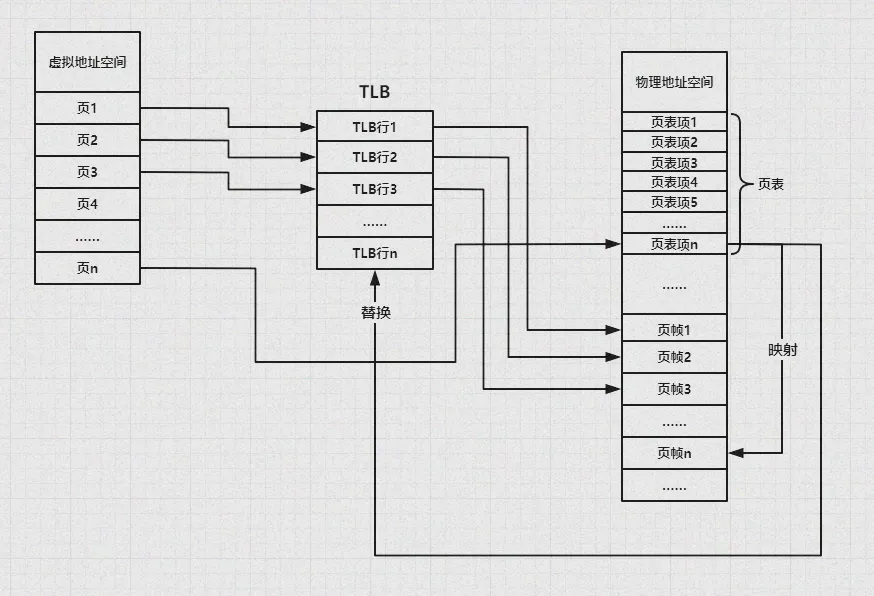

MMU从页表中找到物理页框号后，会将“虚拟页号0x00401→物理页框号0x00800”的映射关系，加载到TLB中，以便下次访问该虚拟页时，能直接命中TLB。

如果TLB已满，无法加载新的映射关系，会采用“替换策略”——最常用的是LRU（最近最少使用）算法，将TLB中最久未使用的映射关系替换出去，为新的映射关系腾出空间。

三、分页管理核心机制

MMU的地址转换，依赖于Linux内核的“分页管理机制”——简单说，就是将虚拟内存和物理内存“化整为零”，分成固定大小的页，再通过页表建立映射。为什么要分页？分页的设计逻辑是什么？我们逐一拆解。

3.1 分页机制的核心思想与设计意义

在分页机制出现之前，操作系统采用“连续分配”的内存管理方式——给每个进程分配一块连续的物理内存。这种方式有两个致命问题：

1. 内存碎片严重：当进程频繁申请和释放内存时，会产生很多“零散的空闲内存块”（外部碎片）——这些碎片总容量足够，但单个碎片太小，无法满足大进程的内存需求，导致内存浪费；

2. 内存利用率低：如果一个进程需要100MB内存，必须找到一块连续的100MB物理内存，即使物理内存总空闲量超过100MB，只要没有连续的块，进程就无法运行。

分页机制的核心思想，就是“解决这两个问题”：

将虚拟内存和物理内存，都划分为固定大小的“页”（Linux默认4KB），进程不再需要连续的物理内存，而是可以将数据分散存储在不同的物理页框中——相当于“把一本书的不同章节，分散放在书架的不同格子里”，不用占用连续的格子。

分页机制的设计意义：

① 减少内存碎片：分页后，物理内存的空闲空间被划分为固定大小的页框，不会产生“外部碎片”，只有“内碎片”（页内未使用的空间，比如一个页4KB，进程只使用1KB，会产生3KB内碎片）——内碎片的影响远小于外部碎片；

② 提高内存利用率：多个进程的页可以交错存储在物理内存中，充分利用每一个页框；即使进程需要的内存很大，只要有足够的空闲页框，就能运行，不用依赖连续的物理内存；

③ 简化地址转换：通过页表记录虚拟页和物理页框的映射，MMU只需通过页号查找页表，就能完成地址转换，逻辑清晰、易于实现。

3.2 Linux 内核的分页模型

Linux内核的分页模型，会根据CPU架构（32位、64位）的不同，采用不同的页表层级——核心原则是“兼顾内存占用和转换效率”：

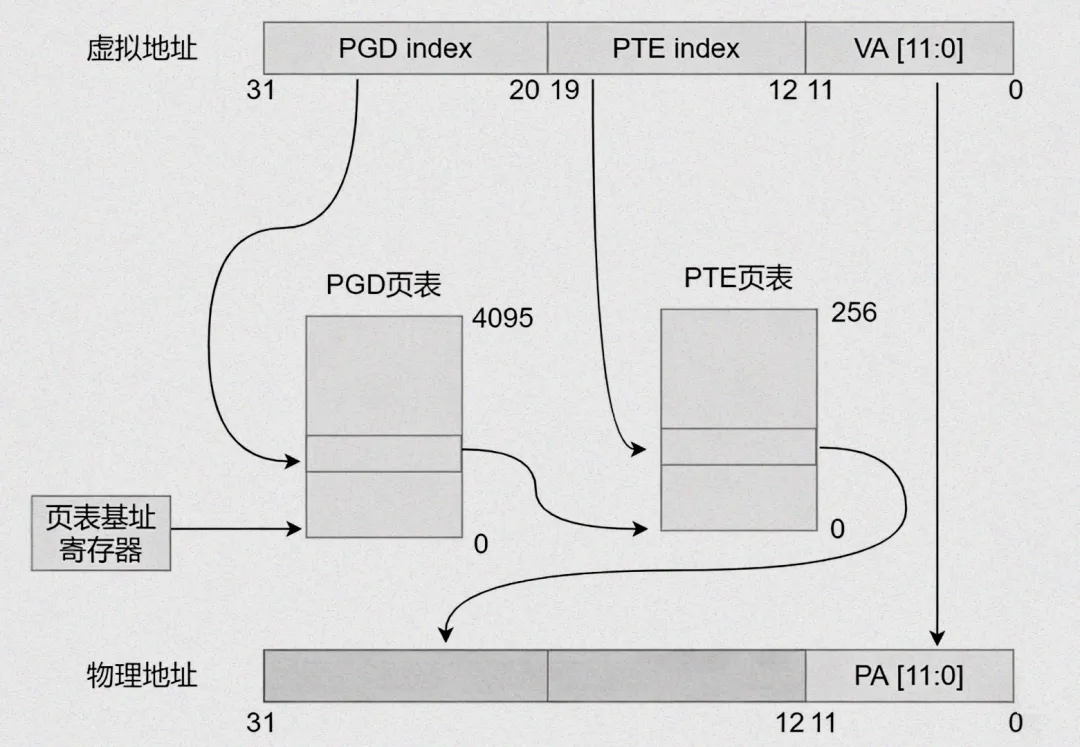

① 32位Linux系统（比如x86架构）：两级页表

虚拟地址（32位）被划分为3部分，总大小4GB：

· 页目录索引（最高10位）：用于查找“页目录”（一级页表）；

· 页表索引（中间10位）：用于查找“页表”（二级页表）；

· 页内偏移（最低12位）：用于定位页内具体数据（4KB=2^12字节）。

页目录大小4KB，包含1024个页目录项（PDE），每个PDE指向一个页表；页表大小4KB，包含1024个页表项（PTE），每个PTE指向一个4KB的物理页框；两级页表总共能管理4GB虚拟地址空间（1024×1024×4KB=4GB）。

② 64位Linux系统（比如x86_64、ARM64架构）：四级页表

64位虚拟地址空间极大（理论上16EB），但实际Linux只使用其中的48位（不同架构略有差异），被划分为5部分：

· 页全局目录索引（PGD Index，9位）：查找页全局目录（一级页表）；

· 页上级目录索引（PUD Index，9位）：查找页上级目录（二级页表）；

· 页中间目录索引（PMD Index，9位）：查找页中间目录（三级页表）；

· 页表索引（PTE Index，9位）：查找页表（四级页表）；

· 页内偏移（12位）：定位页内具体数据。

四级页表的层级更多，能管理更大的虚拟地址空间；同时，只有进程实际使用的内存区域，才会创建对应的页表层级，大幅节省物理内存（比如进程只使用100MB内存，只需创建少量页表，不用创建完整的四级页表）。

3.3 页表的核心构成与基础规则

页表的核心是“页表项（PTE）”，每个页表项对应一个虚拟页和物理页框的映射关系，除了映射功能，还包含很多关键标志位，用于控制内存访问和状态——这些标志位是MMU工作的关键：

① 页表的核心构成

每个页表都是由多个页表项（PTE）组成，页表的大小由页表项数量和页表项长度决定（比如32位系统，页表项长度4字节，1024个页表项组成一个4KB的页表）。

页表项的核心内容：

· 物理页框号（PFN）：占页表项的大部分位数，用于标识虚拟页对应的物理页框在物理内存中的位置；

· 标志位：用于控制内存访问权限和状态，下面重点讲解常用标志位。

② 页表项的关键标志位（Linux实战常用）

· 存在位（Present Bit，P位）：最关键的标志位，P=1表示该虚拟页对应的物理页框在物理内存中，CPU可以直接访问；P=0表示该虚拟页对应的物理页框不在物理内存中（可能在Swap空间），访问会触发缺页异常。

· 读写位（Read/Write Bit，R/W位）：控制内存访问权限，R/W=1表示该页可读写，R/W=0表示该页只读；如果进程试图写入只读页，MMU会触发权限异常。

· 可执行位（Executable Bit，X位）：控制该页是否可执行，X=1表示该页是代码页，可以被CPU执行；X=0表示该页是数据页，不能被执行（防止数据被当作代码执行，引发安全问题）。

· 脏位（Dirty Bit，D位）：标识该页是否被修改过，D=1表示该页被修改过（脏页），D=0表示该页未被修改过（干净页）；当需要置换页面时，脏页需要写回磁盘，干净页可以直接丢弃，节省I/O时间。

· 访问位（Accessed Bit，A位）：标识该页是否被访问过，A=1表示该页近期被访问过，A=0表示该页近期未被访问过；用于页面置换算法（比如LRU），优先置换未被访问过的页面。

③ 页表的基础规则

1. 每个进程有独立的页表，由内核维护，用户态进程无法直接修改；

2. 页表存储在物理内存的内核空间，MMU访问页表时，需要使用物理地址；

3. 页表的层级由CPU架构和Linux内核版本决定，32位通常两级，64位通常四级；

4. 只有虚拟页被访问时，内核才会创建对应的页表项，未被访问的虚拟页，不会创建页表项（节省内存）。

四、页表的存储与 MMU 寻址规则

页表是MMU地址转换的核心，它本身存储在哪里？MMU如何快速找到页表？Linux内核如何管理页表基址？这些问题看似简单，却是理解MMU工作原理的关键，接下来我们逐一拆解。

4.1 页表的存储位置

核心结论：页表存储在物理内存的内核空间，不是虚拟内存，也不是硬盘——这是由MMU的工作机制决定的，具体原因有3点：

① 保证访问速度：MMU进行地址转换时，需要频繁访问页表；物理内存的访问速度远快于硬盘，将页表存储在物理内存中，能确保MMU快速读取页表项，提升地址转换效率。

② 保证数据安全：页表是虚拟地址到物理地址的映射核心，一旦被篡改，会导致地址转换错误，甚至破坏系统内存。将页表存储在 kernel 空间，用户态进程无法直接访问和修改，只能通过内核提供的接口操作，保障了页表的安全性。

③ 硬件兼容性要求：MMU是硬件组件，只能直接访问物理内存，无法直接访问虚拟内存或硬盘；如果页表存储在虚拟内存或硬盘中，MMU无法直接读取，无法完成地址转换。

每个进程的页表，由内核的mm_struct结构体管理（mm_struct是进程的内存描述符），其中pgd指针指向进程的顶级页表（比如32位的页目录，64位的页全局目录）；

页表占用的物理内存，属于内核内存，会被计入“内核占用内存”，用户态进程无法使用；

当进程终止时，内核会释放该进程的所有页表，回收其占用的物理内存。

4.2 MMU 定位页表的核心：页表基址寄存器

页表存储在物理内存中，MMU如何快速找到页表的起始位置？

答案是“页表基址寄存器（PTBR）”——它是CPU内部的专用寄存器，专门用于存储“当前进程页表的物理基地址”，相当于MMU的“导航仪”。

核心作用：MMU进行地址转换时，首先从页表基址寄存器中读取页表的起始物理地址，然后根据虚拟地址中的页表索引，逐层查找页表，最终找到对应的物理页框号。

硬件架构啰嗦几句（实战常用）：

① x86架构：使用CR3寄存器作为页表基址寄存器，存储的是页目录表（32位）或页全局目录（64位）的物理基地址；当进行地址转换时，MMU首先从CR3寄存器中读取页表基地址，再根据虚拟地址的索引，逐层查找。

② ARM/ARM64架构：使用TTBR0_EL1和TTBR1_EL1两个寄存器作为页表基址寄存器：

· TTBR0_EL1：存储用户空间页表的物理基地址，用于转换用户态虚拟地址；

· TTBR1_EL1：存储内核空间页表的物理基地址，用于转换内核态虚拟地址；

这种设计的优势：用户态和内核态的页表分开管理，地址转换时可以快速切换，提升效率。

4.3 Linux 内核对页表基址的管理与配置

Linux内核需要管理所有进程的页表基址，确保进程切换时，MMU能正确找到当前进程的页表——核心流程分为“系统启动初始化”“进程切换更新”“动态优化配置”三个阶段：

① 系统启动阶段：页表基址的初始化

Linux系统启动时，内核会先初始化自身的页表（内核页表），然后将内核页表的物理基地址，写入页表基址寄存器（比如ARM64架构写入TTBR1_EL1）。

在ARM64架构中，内核启动的汇编阶段，会通过“mcr p15,0, pgd, c2, c0, 0”指令（不同版本略有差异），将内核页表的物理基地址写入TTBR1_EL1，完成内核页表基址的初始化；之后，内核再为用户态进程创建页表，并初始化TTBR0_EL1。

② 进程切换时：页表基址的更新

当Linux内核进行进程切换（比如从进程A切换到进程B）时，必须更新页表基址寄存器，否则MMU会继续使用进程A的页表，导致进程B的地址转换错误。

具体流程（实战核心）：

1. 内核保存当前进程（进程A）的页表基址（从页表基址寄存器中读取，保存到进程A的task_struct结构体中）；

2. 内核从新进程（进程B）的task_struct结构体中，读取其页表基址（task_struct->mm->pgd）；

3. 内核将新进程的页表基址，写入页表基址寄存器（比如ARM64写入TTBR0_EL1）；

4. 完成进程切换，MMU开始使用新进程的页表，进行地址转换。

③ 运行过程中：页表基址的动态优化

Linux内核会根据系统的运行状态（比如内存使用情况、进程访问频率），动态调整页表基址的配置，优化地址转换效率：

· 内存紧张时：内核会合并冗余的页表（比如多个进程共享的内存区域，共用一个页表），同时更新页表基址寄存器，减少页表占用的物理内存；

· 进程访问频繁时：内核会将进程的页表基址，优先缓存到CPU的高速缓存中，减少MMU读取页表基址的时间，提升地址转换速度。

五、虚拟地址到物理地址的完整转换流程

前面我们讲解了虚拟内存、页表、TLB的基础，现在终于到了核心：虚拟地址如何一步步转换成物理地址？

5.1 地址转换的前置准备工作

在进行地址转换之前，内核和硬件必须完成一系列准备工作，否则地址转换无法正常进行——核心准备工作分为“硬件准备”和“页表初始化”两部分：

5.1.1 内存系统的基础运行条件

硬件层面必须满足3个条件，否则内存系统无法正常工作：

1. CPU、MMU、内存控制器、物理内存等硬件组件正常工作，通信链路畅通（比如CPU和MMU的内部总线正常，内存控制器和物理内存的连接正常）；

2. 物理内存被正确初始化：内核启动时，会检测物理内存的大小、布局，设置内存的工作频率、时序等参数，确保物理内存能稳定、高速运行；

3. MMU被正确启用：内核启动时，会通过硬件指令（比如x86的CR0寄存器PG位，ARM的SCTLR_EL1寄存器M位）启用MMU——如果MMU未启用，CPU会直接访问物理内存，无法进行虚拟地址转换。

5.1.2 页表的初始化与配置

页表的初始化是地址转换的核心准备工作，分为“内核页表初始化”和“用户进程页表初始化”，我们以32位Linux系统（两级页表）为例：

① 内核页表初始化（系统启动阶段）

1. 内核分配4KB物理内存，作为页目录（一级页表），初始化所有页目录项（PDE），将内核占用的虚拟地址区域，映射到对应的物理内存区域（比如内核虚拟地址3~4GB，映射到物理内存0~1GB）；

2. 内核为每个内核虚拟地址区域，分配对应的页表（二级页表），初始化页表项（PTE），设置标志位（比如内核页的R/W=1、X=1、P=1）；

3. 内核将页目录的物理基地址，写入页表基址寄存器（CR3），完成内核页表的初始化。

② 用户进程页表初始化（进程创建阶段）

当用户通过fork()函数创建新进程时，内核会为新进程创建并初始化页表：

1. 内核分配4KB物理内存，作为新进程的页目录，复制父进程的页目录项（实现“写时复制”，节省内存）；

2. 根据新进程的内存需求（比如进程申请的堆、栈内存），分配对应的页表，初始化页表项，建立虚拟页到物理页框的映射；

3. 设置页表项的标志位（比如用户态页的R/W=1、X=0，内核态页的访问权限限制）；

4. 将新进程的页目录物理基地址，存储到新进程的mm_struct结构体中，等待进程切换时写入页表基址寄存器。

5.2 单级页表的基础地址转换逻辑

单级页表是最基础的地址转换方式，虽然Linux内核不使用单级页表（32位用两级，64位用四级），但它是理解多级页表的基础：

假设：系统页大小4KB（12位页内偏移），虚拟地址32位，单级页表包含1024×1024=1048576个页表项（每个页表项4字节，占用4MB物理内存）。

转换流程（4步）：

步骤1：拆分虚拟地址

CPU生成虚拟地址（比如0x00401234），MMU将其拆分为“页号”和“页内偏移”：

· 页内偏移：虚拟地址低12位（0x234），用于定位页内具体数据；

· 页号：虚拟地址高20位（0x00401），用于在单级页表中查找对应的页表项。

步骤2：查找单级页表

MMU从页表基址寄存器中，读取单级页表的物理基地址（比如0x80000000），然后以“页号0x00401”作为索引，在页表中查找对应的页表项：

页表项的物理地址 = 页表基地址 + 页号 × 页表项长度 = 0x80000000 + 0x00401 × 4 = 0x80001004。

步骤3：获取物理页框号

MMU读取该页表项（0x80001004），从中提取物理页框号（比如0x00800），同时检查页表项的存在位（P位）——如果P=1，说明该物理页框在物理内存中；如果P=0，触发缺页异常。

步骤4：构造物理地址，访问内存

MMU将物理页框号（0x00800）与页内偏移（0x234）组合，生成物理地址：

物理地址 = 物理页框号 × 页大小 + 页内偏移 = 0x00800 × 4096 + 0x234 = 0x00800234。

CPU根据物理地址，访问物理内存，读取或写入数据，完成地址转换。

为什么Linux不用呢？

1. 内存占用大：32位系统中，一个进程的单级页表需要4MB物理内存，多进程场景下（比如100个进程），页表会占用400MB物理内存，浪费严重；

2. 效率低：单级页表的页表项数量多，MMU查找页表项的时间长，尤其是进程只使用少量内存时，大部分页表项都是空闲的，查找效率极低。

5.3 多级页表的完整转换过程

为了解决单级页表的局限性，Linux内核采用多级页表——我们以64位Linux系统（x86_64架构，四级页表）为例。

假设：系统页大小4KB（12位页内偏移），虚拟地址48位（实际使用），四级页表（PGD→PUD→PMD→PTE），虚拟地址0x00007F0000001234。

步骤1：拆分虚拟地址（48位）

将48位虚拟地址拆分为5部分（每部分9位，最后12位为页内偏移）：

· PGD索引（第47~39位）：0x000（9位），用于查找页全局目录（PGD）；

· PUD索引（第38~30位）：0x000（9位），用于查找页上级目录（PUD）；

· PMD索引（第29~21位）：0x07F（9位），用于查找页中间目录（PMD）；

· PTE索引（第20~12位）：0x000（9位），用于查找页表（PTE）；

· 页内偏移（第11~0位）：0x1234（12位），用于定位页内具体数据。

步骤2：查找页全局目录（PGD）

1. MMU从页表基址寄存器（CR3）中，读取PGD的物理基地址（比如0x800000000000）；

2. 以PGD索引（0x000）作为索引，查找PGD中的页全局目录项（PGDE）：

PGDE物理地址 = PGD基地址 + PGD索引 × 8字节（64位系统页表项长度8字节） = 0x800000000000 + 0x000 × 8 = 0x800000000000；

3. 读取PGDE，从中提取PUD的物理基地址（比如0x800000010000），检查存在位（P=1），确认PUD存在。

步骤3：查找页上级目录（PUD）

1. 以PUD索引（0x000）作为索引，查找PUD中的页上级目录项（PUDE）：

PUDE物理地址 = PUD基地址 + PUD索引 × 8字节 = 0x800000010000 + 0x000 × 8 = 0x800000010000；

2. 读取PUDE，从中提取PMD的物理基地址（比如0x800000020000），检查存在位（P=1），确认PMD存在。

步骤4：查找页中间目录（PMD）

1. 以PMD索引（0x07F）作为索引，查找PMD中的页中间目录项（PMDE）：

PMDE物理地址 = PMD基地址 + PMD索引 × 8字节 = 0x800000020000 + 0x07F × 8 = 0x8000000203F8；

2. 读取PMDE，从中提取PTE的物理基地址（比如0x800000030000），检查存在位（P=1），确认PTE存在。

步骤5：查找页表（PTE）

1. 以PTE索引（0x000）作为索引，查找PTE中的页表项（PTE）：

PTE物理地址 = PTE基地址 + PTE索引 × 8字节 = 0x800000030000 + 0x000 × 8 = 0x800000030000；

2. 读取PTE，从中提取物理页框号（比如0x00A00），同时检查存在位（P=1）、访问权限（比如R/W=1、X=0），确认该物理页框可正常访问。

步骤6：构造物理地址，完成访问

MMU将提取到的物理页框号（0x00A00）与页内偏移（0x1234）组合，生成最终的物理地址：

物理地址 = 物理页框号 × 页大小 + 页内偏移 = 0x00A00 × 4096 + 0x1234 = 0x00A01234。

CPU根据这个物理地址，直接访问物理内存，读取或写入对应数据，至此，64位四级页表的地址转换流程全部完成。

多级页表的“逐级查找”看似繁琐，但每一级都只需要查找9位索引（x86_64架构），对应512个目录项，查找效率远高于单级页表；只有进程实际使用的内存区域，才会创建完整的PGD→PUD→PMD→PTE层级，未使用的虚拟地址区域，不会创建对应的目录项和页表，大幅节省物理内存；

5.4 TLB加速下的地址转换全流程

前面我们分别讲了多级页表转换和TLB的工作原理，实际Linux系统中，MMU会结合TLB加速地址转换，形成“TLB优先、页表兜底”的完整流程。

假设：64位Linux系统（x86_64架构），页大小4KB，四级页表，TLB缓存容量64个页表项，采用LRU替换策略，CPU生成虚拟地址0x00007F0000001234（与4.3节示例一致）。

完整流程（6步，含TLB命中/未命中处理）：

步骤1：CPU生成虚拟地址，触发内存访问请求

进程执行指令（比如“读取内存地址0x00007F0000001234的数据”），CPU根据指令生成对应的虚拟地址，同时将该虚拟地址发送给内部的MMU，触发内存访问请求。

CPU生成的虚拟地址，属于用户态虚拟地址（0x00007F开头），MMU会自动选择TTBR0_EL1（x86_64对应CR3）中的页表基地址，进行后续转换。

步骤2：MMU提取虚拟页号，查询TLB缓存

MMU收到虚拟地址后，首先拆分出“虚拟页号”和“页内偏移”：虚拟页号为0x00007F0000001（48位虚拟地址去掉低12位页内偏移），页内偏移为0x1234。

随后，MMU将虚拟页号发送给TLB，查询TLB中是否缓存了该虚拟页号对应的物理页框号映射关系——这一步是TLB加速的核心，耗时仅1ns左右。

步骤3：TLB命中（理想场景，占比90%以上）

如果TLB中已经缓存了“虚拟页号0x00007F0000001→物理页框号0x00A00”的映射关系（比如该虚拟页近期被访问过），则属于TLB命中。

此时，MMU直接从TLB中提取物理页框号，无需访问物理内存中的四级页表，直接进入步骤6，构造物理地址并访问内存——整个过程仅需2~3个CPU时钟周期，速度极快。

TLB命中时，MMU会同时检查TLB中缓存的访问权限（与页表项中的R/W、X位一致），如果权限不匹配（比如进程试图写入只读页），会直接触发权限异常，终止内存访问。

步骤4：TLB未命中（正常场景，占比低于10%）

如果TLB中没有缓存该虚拟页号的映射关系（比如第一次访问该虚拟页，或该映射关系被LRU策略替换出TLB），则属于TLB未命中。

此时，MMU会启动“页表兜底”机制，按照4.3节讲解的四级页表转换流程，逐级查找PGD→PUD→PMD→PTE，最终找到对应的物理页框号（0x00A00）——这一步需要访问4次物理内存，耗时约400ns（每次物理内存访问约100ns）。

TLB未命中不会影响进程运行，只是地址转换速度变慢；如果频繁出现TLB未命中（比如进程频繁访问大量不同的虚拟页），会导致系统性能下降，这种情况称为“TLB抖动”，Linux内核会通过优化页大小（比如使用大页）来缓解。

步骤5：更新TLB缓存，为下次访问加速

MMU从页表中找到物理页框号后，会将“虚拟页号0x00007F0000001→物理页框号0x00A00”的映射关系，加载到TLB中，同时缓存对应的访问权限标志位。

如果TLB已满（比如64个缓存项全部用完），MMU会采用LRU（最近最少使用）算法，将TLB中最久未被访问的映射关系替换出去，为新的映射关系腾出空间——这一步由MMU硬件自动完成，无需内核干预。

步骤6：构造物理地址，访问物理内存并返回结果

MMU将物理页框号（0x00A00）与页内偏移（0x1234）组合，生成物理地址0x00A01234，然后将该物理地址发送给内存控制器。

内存控制器根据物理地址，访问对应的物理内存单元，读取数据后，通过总线返回给CPU；CPU收到数据后，继续执行后续指令，完成一次完整的内存访问。

TLB的核心价值的是“缓存常用映射关系”，将地址转换的平均耗时从几百ns降低到几ns，大幅提升系统性能；而多级页表的价值是“节省物理内存”，两者结合，既保证了效率，又控制了内存占用，这也是Linux内核内存管理的核心设计思路。

六、缺页异常处理

在地址转换过程中，我们经常会遇到“缺页异常”——它不是系统错误，而是Linux内核和MMU协同工作的正常机制，相当于“内存访问时的小插曲”。很多人误以为缺页异常是故障，其实只要搞懂它的触发场景和处理流程，就能明白它的核心作用。

6.1 缺页异常的场景

缺页异常的核心触发条件是：MMU在地址转换时，发现虚拟页对应的物理页框不在物理内存中（页表项P位=0），此时MMU会触发硬件中断，通知内核处理——这种中断就是“缺页异常”（Page Fault Exception）。

常见的触发场景有3种：

① 场景1：进程首次访问虚拟页（最常见）

当进程创建后，内核会为其分配虚拟地址空间，但不会立即将所有虚拟页映射到物理页框，也不会立即分配物理内存——只有当进程首次访问某个虚拟页时，MMU查找页表发现该页表项P位=0（未映射物理页框），会触发缺页异常，内核再为其分配物理页框并建立映射。

比如：我们用C语言编写一个简单程序，申请100MB内存（malloc(10010241024)），此时内核只会为进程分配虚拟地址空间，不会分配物理内存；当程序首次写入数据（比如*ptr = 1）时，会触发缺页异常，内核才会分配物理页框，完成映射。

② 场景2：物理内存不足，页面被置换到Swap空间

当系统物理内存不足时，Linux内核会启动“页面置换算法”（比如LRU），将物理内存中“近期最少使用”的物理页框，写入硬盘的Swap空间，回收物理内存，用于满足当前进程的内存需求。

此时，被置换到Swap空间的物理页框，其对应的页表项P位会被置为0；当进程再次访问该虚拟页时，MMU发现P位=0，会触发缺页异常，内核再将该页从Swap空间读回物理内存。

③ 场景3：虚拟页未被映射（非法访问前兆）

如果进程访问的虚拟地址，没有对应的页表项（比如访问未申请的虚拟内存，或野指针访问），MMU会触发“无效缺页异常”——这种情况属于非法访问，内核会终止该进程（比如Linux中的Segmentation Fault，段错误）。

缺页异常分为“可恢复缺页”和“不可恢复缺页”：场景1、2属于可恢复缺页，内核处理后，进程可继续运行；场景3属于不可恢复缺页，内核会终止进程，避免破坏系统。

6.2 Linux内核缺页异常的处理流程

当MMU触发缺页异常后，CPU会暂停当前进程的执行，切换到内核态，执行缺页异常处理程序（do_page_fault()，Linux内核核心函数）。整个处理流程分为6步：

步骤1：保存现场，判断异常类型

1. 内核首先保存当前进程的上下文（比如CPU寄存器值、程序计数器PC），确保异常处理完成后，进程能恢复正常执行；

2. 内核读取MMU发送的异常信息（比如触发异常的虚拟地址、异常原因），判断缺页异常的类型：是“可恢复缺页”（场景1、2），还是“不可恢复缺页”（场景3）。

内核通过检查“虚拟地址是否在进程的虚拟地址空间内”，判断异常类型——如果虚拟地址不在进程的虚拟地址空间内，属于不可恢复缺页，直接终止进程；如果在，则属于可恢复缺页，进入后续处理。

步骤2：查找页表，确认缺页原因

内核通过触发异常的虚拟地址，查找该进程的页表（从页表基址寄存器读取页表基地址，逐级查找PGD→PUD→PMD→PTE），确认缺页原因：

· 原因1：虚拟页已映射，但物理页框被置换到Swap空间（页表项P=0，且存在Swap空间地址）；

· 原因2：虚拟页未映射物理页框（页表项不存在，或页表项P=0，且无Swap空间地址）。

步骤3：分配物理页框（按需分配）

如果是原因2（虚拟页未映射），内核会从物理内存的空闲页框链表中，分配一个空闲的物理页框（大小4KB），并标记该页框为“已使用”；

如果是原因1（物理页框被置换到Swap），内核会先分配一个空闲物理页框，用于存放从Swap空间读回的数据。

Linux内核通过“伙伴系统”管理空闲物理页框，分配时优先分配连续的页框；如果物理内存没有空闲页框，内核会再次触发页面置换，回收更多物理内存，再进行分配。

步骤4：数据加载（从Swap空间或磁盘加载）

· 若为原因2（未映射）：如果该虚拟页对应的数据是程序代码或初始化数据（比如程序的.text段、.data段），内核会从磁盘的可执行文件中，将对应的数据加载到分配的物理页框中；如果是未初始化的数据（比如堆内存），内核会将该物理页框初始化为0，确保数据安全。

· 若为原因1（Swap置换）：内核会从硬盘的Swap空间中，将该虚拟页对应的数据流，读回分配的物理页框中——这一步是缺页处理中最耗时的环节（磁盘I/O速度慢），也是导致系统卡顿的主要原因。

步骤5：更新页表，标记页表项状态

数据加载完成后，内核会更新该虚拟页对应的页表项（PTE）：

1. 将分配的物理页框号，写入页表项的“物理页框号（PFN）”字段；

2. 将页表项的存在位（P位）置为1，表示该虚拟页已映射到物理内存；

3. 设置页表项的访问权限标志位（R/W、X位），以及访问位（A位=1）、脏位（D位=0，若从磁盘加载，未被修改）；

4. 如果是从Swap空间读回的数据，内核会删除该虚拟页在Swap空间的映射记录，释放Swap空间。

步骤6：恢复现场，继续执行进程

内核恢复之前保存的进程上下文（寄存器值、程序计数器），切换回用户态，让进程继续执行——此时，进程再次访问该虚拟地址时，MMU会找到对应的页表项（P=1），顺利完成地址转换，访问物理内存。

缺页异常的处理流程，核心是“按需分配物理内存、动态加载数据”，既节省了物理内存（不用一次性分配所有虚拟页对应的物理内存），又实现了虚拟内存的扩展，是Linux内核内存管理的核心机制之一。

6.3 缺页处理后的地址重转换

很多人会有疑问：缺页异常处理完成后，进程之前的内存访问请求，还需要重新进行地址转换吗？

答案是：需要，但会优先命中TLB，无需再次走完整的页表查找流程。

具体流程：

1. 缺页异常处理完成后，内核更新了页表项，同时会将“虚拟页号→物理页框号”的映射关系，加载到TLB中（相当于提前缓存，避免下次再触发缺页异常）；

2. 进程恢复执行后，会重新发起之前的内存访问请求，CPU再次生成对应的虚拟地址，发送给MMU；

3. MMU提取虚拟页号，查询TLB——此时TLB中已缓存该映射关系，TLB命中，直接提取物理页框号，构造物理地址，访问物理内存；

4. 整个重转换过程，无需再次查找四级页表，速度极快，不会对进程执行效率造成明显影响。

如果缺页处理完成后，该映射关系被TLB替换出去，再次访问时会触发TLB未命中，但不会再次触发缺页异常（因为页表项已更新，P=1），MMU会走页表查找流程，之后再更新TLB。

总结

看到这里，相信你已经吃透了Linux内核MMU的工作原理——其实核心逻辑很简单：MMU作为CPU的“内存导航员”，通过页表完成“虚拟地址→物理地址”的转换，借助TLB加速转换效率，通过缺页异常实现虚拟内存的动态扩展，而这一切，都是为了“高效利用物理内存、保障系统稳定安全”。

回顾一下核心重点：

1. 核心组件：MMU（硬件，负责地址转换+权限管控）、页表（内核维护的映射字典，分多级，节省内存）、TLB（CPU高速缓存，加速地址转换）、虚拟内存（软件模拟，突破物理内存限制）；

2. 核心流程：虚拟地址生成→TLB查询→（命中则直接转换，未命中则走多级页表查找）→生成物理地址→访问内存；若页表项P=0，触发缺页异常，内核处理后重转换；

3. 实战：多级页表解决单级页表内存占用大的问题，TLB解决页表查找效率低的问题，缺页异常解决物理内存不足的问题，三者协同，构成Linux内核内存管理的核心；

4. 易错点：缺页异常不是错误，是正常机制；MMU是硬件，页表存储在物理内存内核空间；TLB容量小，依赖LRU策略替换。
