Linux设备树进阶学习: 深入理解 OF Graph 图形表示法

本文约3000字，在嵌入式底层开发中，OF Graph（Open Firmware Graph，开放固件图形表示法）是设备树（Device Tree）的进阶特性，也是 BSP 工程师必备的核心技能之一。它不是传统意义上的“图形”，而是一套标准化的设备树语法规范，专门用于描述硬件设备间的数据流链路关系——尤其适用于摄像头、LCD、CSI/DSI 接口、HDMI 等多媒体设备，解决了传统设备树无法清晰描述“设备如何连接、数据如何传输”的痛点。

本文将整理了底层原理、核心组件、语法规范、驱动交互到实战案例，深入学习理解OF Graph。

关注公众号, 即可获得与Linux相关的电子书籍以及常用开发工具，文末有文档清单。

一 OF Graph的价值

在 OF Graph 出现之前，嵌入式多媒体设备（如摄像头+CSI 控制器+ISP）的连接关系，只能通过设备树中的自定义属性（如 `csi-connected = <&ov5640>`）或硬编码驱动来描述，存在如下几个问题:

[1].链路关系模糊：多个设备的连接逻辑分散在不同节点的属性中，无法直观体现“摄像头 → CSI 控制器 → ISP → LCD”的完整数据流链路，后期维护和调试难度极大；

[2].驱动耦合度高：驱动需要通过硬编码解析自定义属性来查找连接的设备，一旦链路变更（如更换摄像头型号、新增视频编码器），需修改驱动代码，违背“设备树与驱动解耦”的核心设计理念；

[3].兼容性差：不同厂商的自定义属性格式不统一，导致同类型设备（如不同品牌的 MIPI 摄像头）无法快速适配，增加 BSP 移植成本。

说明：OF Graph 的核心价值的是：用标准化的语法，将硬件设备间的“连接关系”和“数据流方向”，以“图形化链路”的形式在设备树中描述，让驱动能通过统一的 API 自动遍历链路、匹配设备，无需硬编码，大幅提升多媒体设备的适配效率和兼容性。

OF Graph 本质是“设备连接的标准化描述协议”，核心作用是“描述数据流链路”，适用于所有存在“多设备协作、数据传输”的场景，其中以 MIPI CSI/DSI、HDMI、PCIe 等多媒体/高速接口最为常见。

二 OF Graph 核心组件

OF Graph 的链路描述基于“节点-端口-端点”的三层结构，这三个组件是理解 OF Graph 的基础，缺一不可。类比现实中的“水管链路”：设备节点是“水龙头/水表/水池”，端口（port）是“水管接口”，端点（endpoint）是“水管接头”，三者结合才能形成完整的“水流链路”。

[1]. 核心组件详解

以“OV5640 摄像头 → MIPI CSI 控制器 → ISP”的典型多媒体链路为例，逐一拆解三个核心组件的作用和语法：

1. 设备节点（Device Node）

即传统设备树中的节点，对应一个具体的硬件设备（如摄像头、CSI 控制器、ISP），是 OF Graph 链路的基础。每个参与链路的设备节点，都需要包含至少一个 `port` 子节点，用于提供“连接接口”。

示例（OV5640 摄像头节点）：

dtsov5640: camera@3c {  // 摄像头设备节点（I2C从地址0x3c）    compatible = "ovti,ov5640";    reg = <0x3c>;    reset-gpios = <&gpio4 RK_PD2 GPIO_ACTIVE_LOW>;    pwdn-gpios = <&gpio4 RK_PD3 GPIO_ACTIVE_HIGH>;    // 摄像头的输出端口（用于连接CSI控制器）    port {        ov5640_out: endpoint {  // 端点：连接CSI控制器的接头            remote-endpoint = <&csi2_dphy_in>;  // 关键：指向CSI控制器的端点            data-lanes = <1 2>;  // MIPI数据Lane配置（2条数据Lane）            clock-lanes = <0>;    // MIPI时钟Lane配置        };    };};

2. 端口（port）

`port` 是设备节点的子节点，用于表示设备的“数据输入/输出接口”——一个设备可以有多个 port（如兼具输入和输出的视频编码器），每个 port 对应一个物理接口（如 MIPI CSI 的数据输入接口、LCD 的数据输出接口）。

核心规则：

>>`port` 节点可通过 `reg` 属性指定编号（如 `reg = <0>`），用于区分同一设备的多个端口（如 `port@0` 表示输入端口，`port@1` 表示输出端口）；

>>每个 `port` 节点下必须包含至少一个 `endpoint` 子节点，否则该端口无法参与链路连接；

>>对于 MIPI 等高速接口，port 还可配置 `clock-lanes`、`data-lanes` 等属性，描述接口的硬件参数，与 MIPI 物理层的 Lane 结构对应，确保数据传输的时序匹配。

3. 端点（endpoint）

`endpoint` 是 `port` 节点的子节点，是 OF Graph 链路的核心，用于描述“两个设备如何连接”——相当于链路的“接头”，通过 `remote-endpoint` 属性与另一个设备的 `endpoint` 建立关联，形成完整的数据流链路。

核心属性（必掌握）：

>>remote-endpoint：最核心属性，值为“另一个设备的 endpoint 节点引用”（通过标签），用于建立两个设备的连接关系，是链路的“桥梁”；

>>data-lanes：用于 MIPI CSI/DSI 等高速接口，指定数据 Lane 的编号（如 `<1 2>` 表示使用 2 条数据 Lane），与 MIPI D-PHY 的物理 Lane 对应，直接决定链路的传输带宽；

>>clock-lanes：用于 MIPI 接口，指定时钟 Lane 的编号（如 `<0>` 表示使用第 0 条 Lane 作为时钟 Lane），与 MIPI 源同步时钟机制匹配；

>>link-frequencies：指定 MIPI 链路的高速模式时钟频率（如 `<1200000000>` 表示 1.2Gbps），需与传感器和 CSI 控制器的硬件规格一致，是计算链路带宽的关键参数；

>>bus-type：指定链路的总线类型（如 `<0x01>` 表示 MIPI CSI-2），用于驱动识别链路类型，适配不同的协议层。

注意：`remote-endpoint` 必须是“双向引用”吗？不一定。只要其中一个 endpoint 指向另一个 endpoint，内核就能解析出完整链路；但为了可读性和规范性，建议双向引用（即 A 的 endpoint 指向 B 的 endpoint，B 的 endpoint 也指向 A 的 endpoint）。

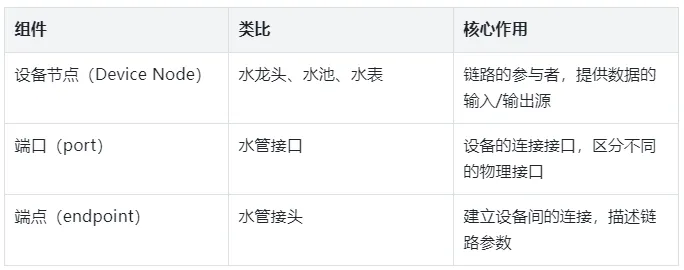

[2]. 三层结构总结

三 OF Graph 语法规范：从基础到进阶

掌握 OF Graph 的语法，核心是“正确组织 port 和 endpoint 的嵌套关系”，并合理配置关键属性。以下结合 ARM/MIPS 平台的常见场景，给出标准化语法模板和进阶技巧。

[1]. 基础语法模板（通用版）

适用于大多数多媒体链路（如摄像头→CSI、CSI→ISP、ISP→LCD），核心是“两个设备通过 endpoint 双向关联”：

dts// 设备A：如摄像头（输出端）device_a: device@addr {    compatible = "vendor,device-a";    reg = <addr size>;    // 输出端口（port@0，编号可自定义）    port@0 {        reg = <0>;        device_a_out: endpoint {            remote-endpoint = <&device_b_in>;  // 指向设备B的输入端            // 链路参数（根据接口类型配置）            data-lanes = <1 2>;            clock-lanes = <0>;            link-frequencies = <1200000000>;        };    };};// 设备B：如CSI控制器（输入端）device_b: device@addr2 {    compatible = "vendor,device-b";    reg = <addr2 size2>;    // 输入端口（port@0）    port@0 {        reg = <0>;        device_b_in: endpoint {            remote-endpoint = <&device_a_out>;  // 双向指向设备A的输出端        };    };    // 输出端口（port@1，用于连接下一个设备，如ISP）    port@1 {        reg = <1>;        device_b_out: endpoint {            remote-endpoint = <&device_c_in>;        };    };};// 设备C：如ISP（输入端）device_c: device@addr3 {    compatible = "vendor,device-c";    reg = <addr3 size3>;    port@0 {        reg = <0>;        device_c_in: endpoint {            remote-endpoint = <&device_b_out>;        };    };};

[2] 进阶语法技巧（BSP 实战必备）

对于兼具“输入”和“输出”的设备（如视频编码器，需接收摄像头数据，输出编码后的视频数据），需配置多个 port，通过 `reg` 属性区分端口功能：

dtsencoder: encoder@12340000 {    compatible = "vendor,video-encoder";    reg = <0x12340000 0x1000>;    // 输入端口（接收CSI数据）    port@0 {        reg = <0>;        encoder_in: endpoint {            remote-endpoint = <&csi_out>;        };    };    // 输出端口（输出编码后的数据）    port@1 {        reg = <1>;        encoder_out: endpoint {            remote-endpoint = <&hdmi_in>;            bus-type = &lt;0x02&gt;;  // 0x02表示HDMI总线        };    };};

四 OF Graph 与驱动的交互：核心 API 与链路遍历

OF Graph 的价值不仅在于“描述链路”，更在于“让驱动能自动解析链路”——内核提供了一套标准化的 OF Graph API（`of_graph_*` 系列函数），驱动无需硬编码，即可通过这些 API 遍历链路、获取设备节点和链路参数，实现驱动与设备树的解耦。

对于 BSP 工程师而言，无需深入编写驱动，但必须掌握这些 API 的作用，并能通过 API 调试链路问题。

[1] 核心 OF Graph API

所有 API 定义在 `include/linux/of_graph.h` 中，以下是最常用的 5 个 API，结合场景说明其用途：

>>of_graph_get_remote_port(const struct device_node *node)

作用：根据当前 endpoint 节点，获取其关联的“远程 port 节点”（即 `remote-endpoint` 所在的 port）；

场景：驱动获取当前设备连接的另一个设备的 port 节点。

>>of_graph_get_remote_endpoint(const struct device_node *node)

作用：根据当前 endpoint 节点，直接获取其关联的“远程 endpoint 节点”；

场景：快速获取连接的设备的 endpoint，进而解析链路参数（如 data-lanes）。

>>of_graph_get_remote_node(const struct device_node *node, u32 port, u32 endpoint)

作用：根据当前设备节点、port 编号、endpoint 编号，获取关联的远程设备节点；

场景：多端口设备中，精准获取某一链路的连接设备（如视频编码器的输出端口连接的 HDMI 设备）。

>>of_graph_port_get_endpoint(const struct device_node *port, struct device_node **ep)

作用：获取指定 port 节点下的 endpoint 节点；

场景：驱动遍历设备的所有端口，查找参与链路的 endpoint。

>>of_graph_parse_endpoint(const struct device_node *ep, struct of_endpoint *of_ep)

作用：解析 endpoint 节点的属性（如 data-lanes、clock-lanes），存入 `of_endpoint` 结构体；

场景：驱动获取链路的硬件参数，配置设备（如 CSI 控制器的 Lane 数量、时钟频率）。

[2] 驱动解析 OF Graph 链路的核心流程（简化版）

以 CSI 控制器驱动为例，解析“摄像头→CSI”链路的流程，帮助理解 API 的使用逻辑：

c// 1. 获取CSI控制器的port节点（假设port@0是输入端）struct device_node *csi_port = of_find_node_by_name(csi_node, "port@0");if (!csi_port) {    dev_err(dev, "CSI port not found\n");    return -ENODEV;}// 2. 获取port下的endpoint节点struct device_node *csi_ep;of_graph_port_get_endpoint(csi_port, &csi_ep);// 3. 获取关联的摄像头endpoint节点struct device_node *cam_ep = of_graph_get_remote_endpoint(csi_ep);if (!cam_ep) {    dev_err(dev, "Camera endpoint not found\n");    return -ENODEV;}// 4. 获取摄像头设备节点（endpoint的父节点的父节点）struct device_node *cam_node = of_graph_get_port_parent(cam_ep);// 5. 解析链路参数（data-lanes、clock-lanes）struct of_endpoint ep;of_graph_parse_endpoint(cam_ep, &ep);dev_info(dev, "data-lanes: %d, clock-lanes: %d\n",          ep.data_lanes[0], ep.clock_lanes[0]);// 6. 后续：匹配摄像头驱动，初始化CSI控制器...

说明：驱动通过 OF Graph API 可自动完成“查找连接设备→解析链路参数→初始化硬件”的流程，无需硬编码设备节点路径或属性，大幅提升驱动的可移植性——这也是 OF Graph 最核心的设计价值。

五 OF Graph 实战调试

在 BSP 实战中，OF Graph 最常见的问题是“链路配置错误导致设备无法识别、数据传输失败”，以下是高频问题、调试方法和解决方案，结合面试场景重点说明。

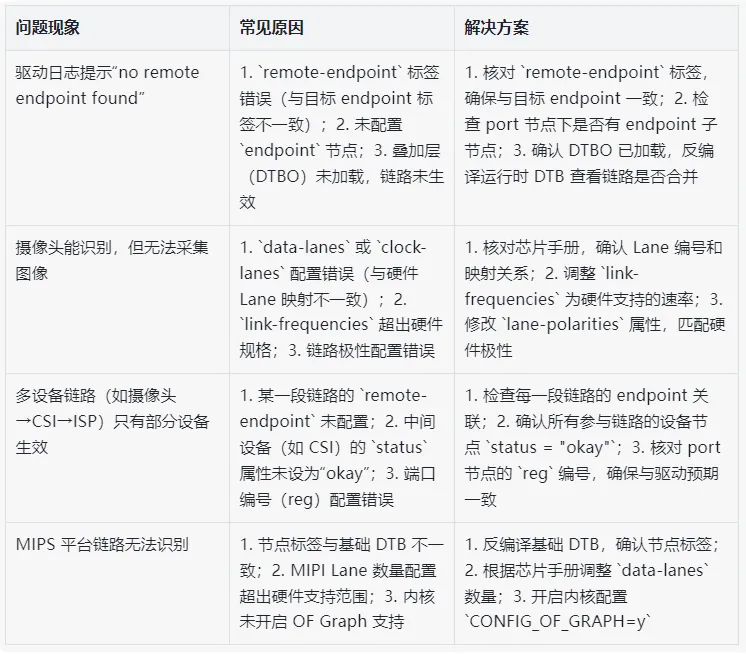

[1]. 常见问题与解决方案

[2]. 核心调试工具与命令

调试 OF Graph 的核心是“确认链路配置是否生效、驱动是否正确解析链路”，以下工具和命令必须熟练掌握：

>>dtc 反编译：反编译运行时的 DTB，查看 OF Graph 链路是否正确合并（尤其是使用 DTBO 叠加层时）：

dtc -I dtb -O dts -o runtime.dts /sys/firmware/devicetree/base

查看生成的 runtime.dts，确认 port、endpoint 节点和 `remote-endpoint` 配置是否正确。

>>内核日志：过滤 OF Graph 相关日志，定位解析错误：

dmesg | grep -i "of_graph"

若出现“remote endpoint not found”“failed to parse endpoint”等信息，可快速定位问题节点。

>>/sys/devices/platform/ 目录：查看设备的 of_node 链接，反向定位设备树节点：

ls -l /sys/devices/platform/csi/of_node

通过链接可查看 CSI 控制器对应的设备树节点，进而检查 port 和 endpoint 配置。

>>自定义调试脚本：通过 OF Graph API 编写简单工具，遍历链路并打印节点信息，快速排查链路断裂问题（面试时可提及，体现调试能力）。
