Linux内核MPTCP架构总览:跟着一个send()走进内核

MPTCP 深度解析系列（5/20）本文基于 Linux 内核主线代码（net/mptcp/）编写

一个 5 行 Python 脚本：

import socket
sock = socket.socket(socket.AF_INET, socket.SOCK_STREAM, socket.IPPROTO_MPTCP)
sock.connect(("203.0.113.1", 8080))
sock.send(b"Hello MPTCP")
sock.close()

5 行代码，1 秒钟执行完。但在这 1 秒钟里，Linux 内核做了什么？

send() 这一行，在内核里走了一条漫长的路：从用户态陷入内核，进入 MPTCP 层，调度器决定数据走哪条子流，每条子流独立传输，接收端根据 DSN 重组数据，最终交付给对端应用。

这条路，涉及 10+ 个内核函数，操作多种数据结构，协调 N 条子流。但对应用程序来说，它只是一个普通的 send() 调用。

这就是 Linux 内核 MPTCP 的设计哲学：对应用透明，对 TCP 栈最小化侵入。

这篇文章，我们就跟着这个 send() 调用，从用户态走到网卡，完整看一遍 MPTCP 在 Linux 内核中是如何实现的。

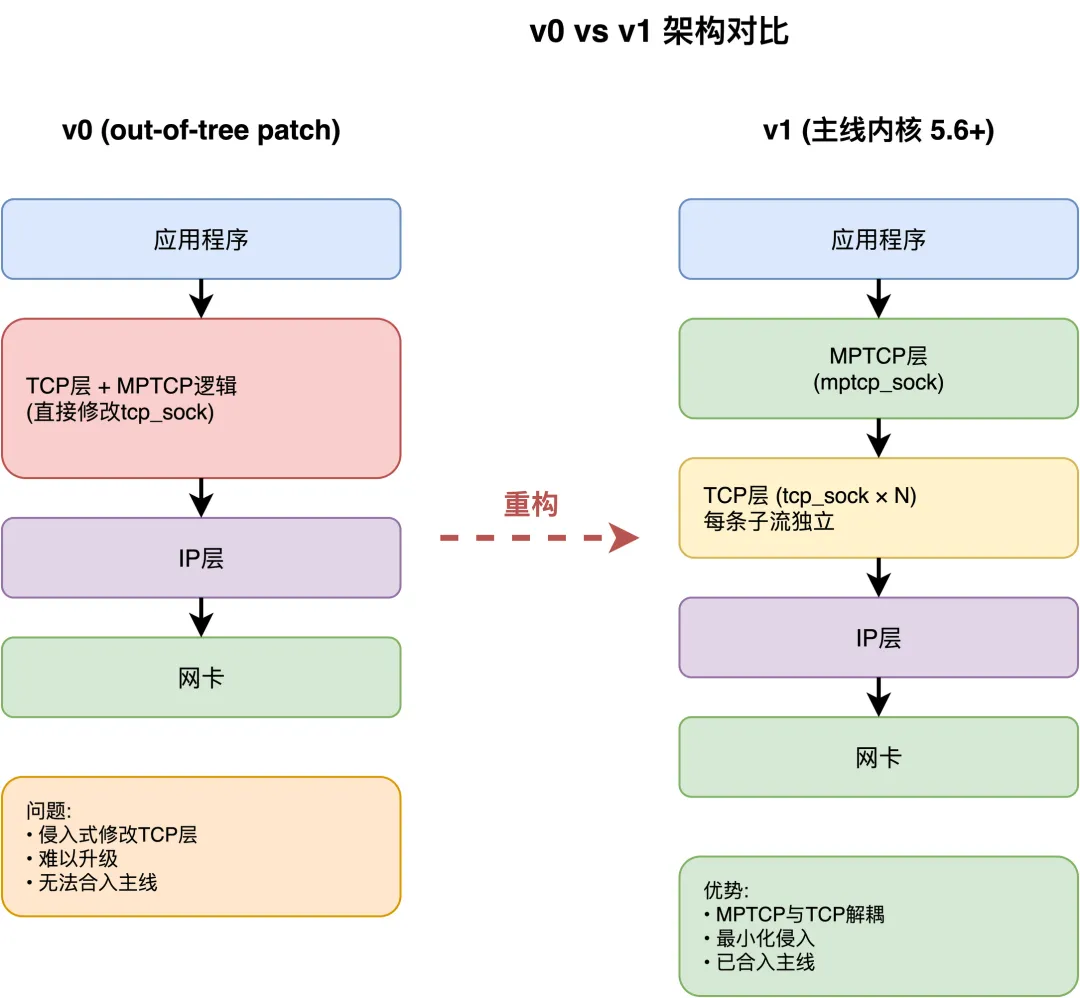

一、v0 vs v1：一次彻底的重构

在讲代码路径之前，我们需要先理解一个关键背景：Linux 内核的 MPTCP 实现经历了一次彻底的重构。

如果你在 2020 年之前接触过 MPTCP，那你看到的是 v0（out-of-tree patch）。如果你现在用 Linux 5.6+ 内核，那你用的是 v1（主线内核）。两者的架构完全不同。

v0 的历史包袱

2013-2020 年，MPTCP 以 out-of-tree 补丁形式存在。什么意思？就是你要手动下载补丁，打到内核源码上，重新编译内核，才能用 MPTCP。

v0 的架构很"暴力"：直接修改 struct tcp_sock，在 TCP 层"硬塞"多路径逻辑。

问题在哪？

• 代码侵入性强：修改了 TCP 核心数据结构，与主线内核耦合严重。
• 升级困难：每次 Linux 内核升级，都要重新适配补丁。
• 难以合入主线：Linus Torvalds 不接受这种侵入式修改。

v1 的核心设计：双层 socket 架构

v1 的架构可以用一句话概括：

用户态看到一个 MPTCP socket，内核里是 N 个 TCP socket。

应用程序
   ↓
mptcp_sock（逻辑连接）
   ↓
tcp_sock × N（物理子流）
   ↓
网卡

这个设计的精妙之处在于：MPTCP 层和 TCP 层完全解耦。 TCP 层不知道自己是 MPTCP 的一部分，它只是在正常工作。MPTCP 层在上面"编排"这些 TCP 连接。

v1 合入主线的里程碑

• 2020 年 3 月：Linux 5.6 合入 MPTCP v1
• 2020 年 7 月：Linux 5.8 支持多子流
• 2021 年：Linux 5.13 支持 BPF 调度器
• 2023 年：Linux 6.x 持续完善

实战命令：

# 查看内核是否支持 MPTCP
cat /proc/sys/net/mptcp/enabled

# 查看 MPTCP 源码目录
ls /usr/src/linux/net/mptcp/

二、数据结构：MPTCP 的"骨架"

理解架构的最好方法，是理解数据结构。让我们看看内核中真实的定义。

struct mptcp_sock：逻辑连接的"大脑"

源码位置：net/mptcp/protocol.h 第 273 行

structmptcp_sock {
/* inet_connection_sock must be the first member */
structinet_connection_socksk;

    u64  local_key;         // 本地密钥（MP_CAPABLE 握手时生成）
    u64  remote_key;        // 对端密钥
    u64  write_seq;         // 发送端 DSN（Data Sequence Number）
    u64  snd_una;           // 已确认的 DSN
    u64  ack_seq;           // 接收端确认序列号
atomic64_t rcv_wnd_sent; // 接收窗口

    u32  token;             // 连接标识符
unsignedlong flags;    // 状态标志

structsock *first;// 第一条子流（主子流）
structlist_headconn_list;// 子流列表

structmptcp_pm_datapm;// Path Manager 状态
structmptcp_sched_datasched;// 调度器数据

bool fully_established; // 连接是否完全建立
bool can_ack;          // 是否可以发送 ACK
// ... 更多字段
};

关键字段：

• **write_seq**：全局 DSN，保证字节流有序。每发送一个字节，write_seq++。
• **first**：指向第一条子流（主子流），这是一个 struct sock *，实际指向底层的 TCP socket。
• **conn_list**：子流链表。

struct mptcp_subflow_context：子流的"身份证"

源码位置：net/mptcp/protocol.h 第 467 行

structmptcp_subflow_context {
structlist_headnode;// 链表节点
structsock *tcp_sock;// 指向底层 TCP socket
structsock *conn;// 指向 MPTCP socket

    u64 map_seq;           // DSN 映射起点
    u32 map_subflow_seq;   // 子流 SSN
    u16 map_data_len;      // 映射数据长度

    u8  local_id;          // 本地 Address ID
    u8  remote_id;         // 对端 Address ID

    u32 token;             // 连接 Token
    u64 thmac;             // Truncated HMAC

    u8  request_join:1,    // 是否正在 JOIN
        request_bkup:1,    // 是否为备份子流
        fully_established:1,
// ... 更多标志位
};

关键字段：

• map_seq 和 map_subflow_seq：DSN ↔ SSN 的映射关系，存储在 DSS Option 中。
• local_id / remote_id：逻辑接口标识（对应 ADD_ADDR 中的 Address ID）。

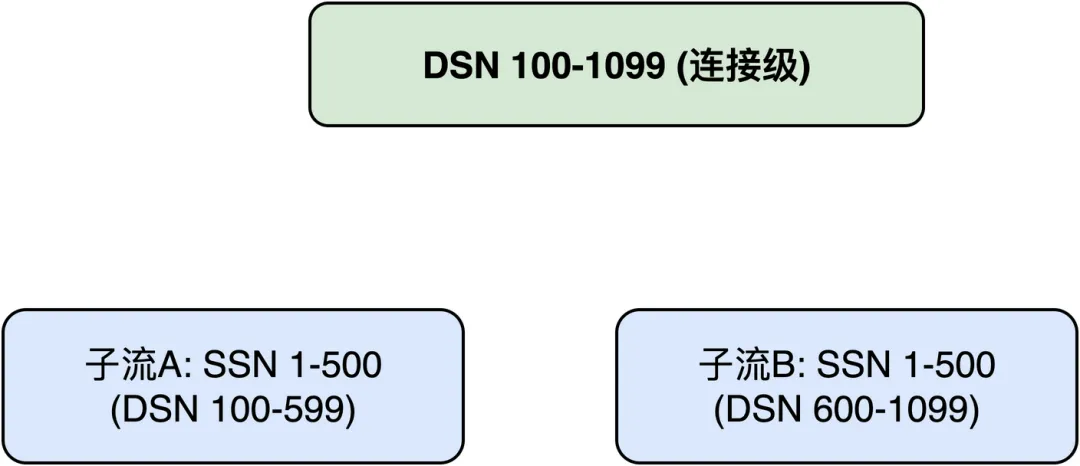

双层编号：DSN 和 SSN

MPTCP 最核心的设计之一，就是双层编号：

• DSN（Data Sequence Number）：连接级序列号，64 位，全局唯一。
• SSN（Subflow Sequence Number）：子流级序列号，32 位，每条子流独立（复用 TCP 的 seq）。

类比：DSN 是"订单号"，SSN 是"快递单号"。

发送端：

1. 应用发送 1000 字节数据，MPTCP 层用 DSN 给这 1000 字节编号。
2. 调度器决定：前 500 字节走子流 A，后 500 字节走子流 B。
3. 每条子流用自己的 SSN 传输。
4. 每个数据包携带 DSS Option，告诉接收端："这个包的 SSN 对应 DSN 的哪个范围"。

接收端：

1. 从不同子流收到数据包，从 DSS Option 得知 SSN → DSN 的映射。
2. 按 DSN 排序，拼回完整字节流。

实战命令：

# 查看 MPTCP 连接的子流信息
ss -tin | grep -A 5 mptcp

# 输出示例：
# ESTAB  0  0  10.0.0.2:54321  203.0.113.1:8080
#          mptcp subflows:2 add_addr_signal:0 ...

三、发送路径：send() 的旅程

现在，我们跟着 sock.send(b"Hello MPTCP") 这个调用，从用户态走到网卡。

源码位置：net/mptcp/protocol.c 第 1743 行

用户态 → 内核态：系统调用入口

// 用户态
send(sock_fd, "Hello MPTCP", 11, 0);

// 内核态入口（简化）
SYSCALL_DEFINE4(sendto, ...)
  → sock_sendmsg()
  → sock->ops->sendmsg()  // 对于 MPTCP socket，这里是 mptcp_sendmsg

MPTCP 层：mptcp_sendmsg()

真实源码（简化版）：

staticintmptcp_sendmsg(struct sock *sk, struct msghdr *msg, size_t len)
{
structmptcp_sock *msk = mptcp_sk(sk);
size_t copied = 0;

    lock_sock(sk);

// 1. 检查连接状态
if ((1 << sk->sk_state) & ~(TCPF_ESTABLISHED | TCPF_CLOSE_WAIT)) {
// 等待连接建立
        ret = sk_stream_wait_connect(sk, &timeo);
    }

// 2. 将数据从用户态拷贝到内核缓冲区
while (msg_data_left(msg)) {
// ... 拷贝数据到 MPTCP 发送队列
        copied += copy;
    }

// 3. 调用 __mptcp_push_pending() 触发实际发送
    __mptcp_push_pending(sk);

    release_sock(sk);
return copied;
}

关键函数：

• 数据首先进入 MPTCP 层的发送队列，此时还没有分配到具体子流。
• __mptcp_push_pending() 负责调用调度器，把数据分配到子流。

调度器决策：数据该走哪条子流？

源码位置：net/mptcp/sched.c 第 19 行

staticintmptcp_sched_default_get_send(struct mptcp_sock *msk)
{
structsock *ssk;

// 调用 mptcp_subflow_get_send() 选择最佳子流
    ssk = mptcp_subflow_get_send(msk);
if (!ssk)
return -EINVAL;

// 标记该子流为已调度
    mptcp_subflow_set_scheduled(mptcp_subflow_ctx(ssk), true);
return0;
}

默认调度器的逻辑：

• 选择拥塞窗口最大、RTT 最小的子流。
• 考虑子流的可用性（是否已建立、是否拥塞）。

（调度器的详细逻辑，我们在第 7 篇会深入讲解。）

子流层：复用 TCP 代码

数据进入子流后，后续流程与普通 TCP 完全相同：

tcp_sendmsg()
  → tcp_push()
  → tcp_write_xmit()
  → ip_queue_xmit()  // IP 层
  → dev_queue_xmit() // 网卡驱动

关键点：

• 每条子流独立做拥塞控制、重传、ACK 处理。
• MPTCP 只负责连接级的可靠性（DSN 确认），子流级的可靠性由 TCP 保证。

数据包结构：DSS Option

发送出去的 TCP 包，Options 字段中包含 DSS（Data Sequence Signal）：

源码位置：net/mptcp/options.c

TCP Options:
  Kind=30, SubType=2 (DSS)
  Data Sequence Number (DSN): 0x64
  Subflow Sequence Number (SSN): 0x1
  Data Length: 11
  Checksum: 0xabcd (可选)

四、接收路径：数据如何重组

接收端从不同子流收到数据包，需要根据 DSN 重新排序。

网卡 → IP → TCP：子流独立接收

每条子流独立接收数据，与普通 TCP 完全相同：

tcp_v4_rcv()
  → tcp_rcv_established()
  → tcp_data_queue()  // 数据进入 TCP 接收队列

MPTCP 层：解析 DSS Option

源码位置：net/mptcp/options.c

TCP 层调用 MPTCP 钩子，解析 DSS Option：

voidmptcp_incoming_options(struct sock *sk, struct sk_buff *skb)
{
// 从 TCP Options 中提取 DSN、SSN、Data Length
    u64 dsn = mp_opt->data_seq;
    u32 ssn = mp_opt->subflow_seq;

// 将数据插入 MPTCP 接收队列（按 DSN 排序）
// 实际实现更复杂，涉及乱序处理、重复检测等
}

DSN 排序与重组

关键点：

• 即使子流 A 的数据先到，但如果 DSN 不连续，也要等子流 B 的数据到达。
• 这会引入 HoL 阻塞（Head-of-Line Blocking）：一条慢速子流会拖慢整个连接的吞吐量。

（HoL 阻塞是 MPTCP 性能的核心问题，我们在第 12 篇会详细讨论。）

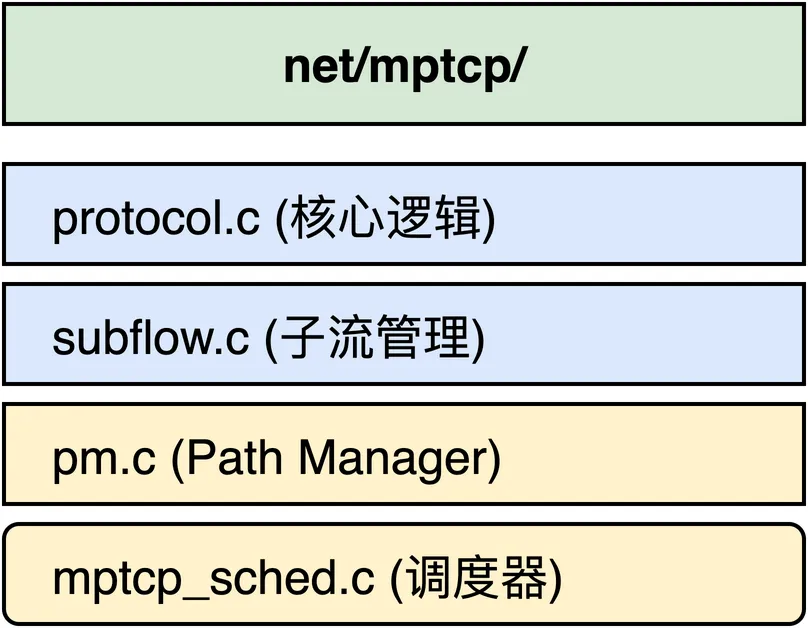

五、源码目录导航

如果你想深入阅读源码，这里是一个"地图"。

Linux 内核源码目录：net/mptcp/

net/mptcp/
├── protocol.c       # 核心协议逻辑（mptcp_sendmsg、mptcp_recvmsg）
├── protocol.h       # 数据结构定义（mptcp_sock、mptcp_subflow_context）
├── subflow.c        # 子流管理（MP_JOIN、ADD_ADDR 处理）
├── pm.c             # Path Manager 核心逻辑
├── pm_kernel.c      # 内核态 Path Manager 实现
├── pm_netlink.c     # Netlink 接口（ip mptcp 命令后端）
├── pm_userspace.c   # 用户态 Path Manager 支持
├── sched.c          # 调度器框架
├── options.c        # TCP Options 解析（MP_CAPABLE、DSS 等）
├── token.c          # Token 管理（连接标识）
├── crypto.c         # HMAC-SHA256 实现
├── sockopt.c        # Socket 选项处理
└── bpf.c            # BPF 扩展接口（6.x 新增）

关键文件说明

• protocol.c（4171 行）：最大的文件，包含发送/接收路径的主入口。
• subflow.c（2190 行）：子流生命周期管理，MP_JOIN 握手逻辑。
• pm_kernel.c（1411 行）：内核态 Path Manager 的默认实现。
• sched.c（215 行）：调度器框架，比较精简。

如何阅读源码

1. 从 mptcp_sendmsg() 开始，跟着调用链走。
2. 用 grep 或 cscope 搜索函数定义。
3. 参考 Documentation/networking/mptcp-sysctl.rst。

实战命令：

# 进入内核源码目录
cd /usr/src/linux/net/mptcp

# 搜索函数定义
grep -rn "^static int mptcp_sendmsg" .

# 查看数据结构定义
grep -A 50 "^struct mptcp_sock" protocol.h

六、总结：透明与解耦

回到开头那 5 行 Python 代码。sock.send(b"Hello MPTCP") 这一行，在内核里走了一条漫长的路：

• 从 mptcp_sendmsg() 进入 MPTCP 层
• 调度器选择子流
• 每条子流独立传输，携带 DSS Option
• 接收端根据 DSN 重组数据
• 最终交付给应用程序

这就是 Linux 内核 MPTCP 的设计哲学：对应用透明，对 TCP 栈最小化侵入。

三个要点：

1. 双层 socket 架构：用户态看到 1 个 MPTCP socket，内核里是 N 个 TCP socket。
2. 双层编号系统：DSN 保证连接级有序，SSN 保证子流级有序。
3. 完全解耦：TCP 层不知道 MPTCP 的存在，MPTCP 层在上面"编排"TCP 连接。

下一篇预告：《MPTCP 路径管理器（Path Manager）源码解析：子流何时创建、何时销毁》

关注本系列，我们将用 20 篇文章，把 MPTCP 从协议到内核、从实战到前沿，讲透彻。

本文基于Linux6.x内核主线代码编写源码位置：net/mptcp/主要参考文件：protocol.c、protocol.h、sched.c、options.c基于真实内核源码（简化以便理解）
