Linux 网络子系统源码剖析(五):IP 层实现(上)- 接收与路由

从数据包到路由决策 - 揭秘 IP 层的核心机制

系列：Linux 网络子系统源码剖析篇号：第 5 篇 内核版本：Linux 5.10 LTS重点模块：IP 接收、路由查找、FIB trie

📋 本篇导读

你将学到

• IP 报文接收的完整流程

• IP 头校验与选项处理

• 路由子系统的核心数据结构

• FIB trie 路由查找算法

• 路由缓存机制

• 转发与本地接收决策

• 分片重组实现

• 策略路由原理

前置知识

• 已阅读第 1-4 篇文章

• 了解 IP 协议基础

• 理解路由原理

• 熟悉数据结构（树、哈希表）

阅读时间

约 70-80 分钟

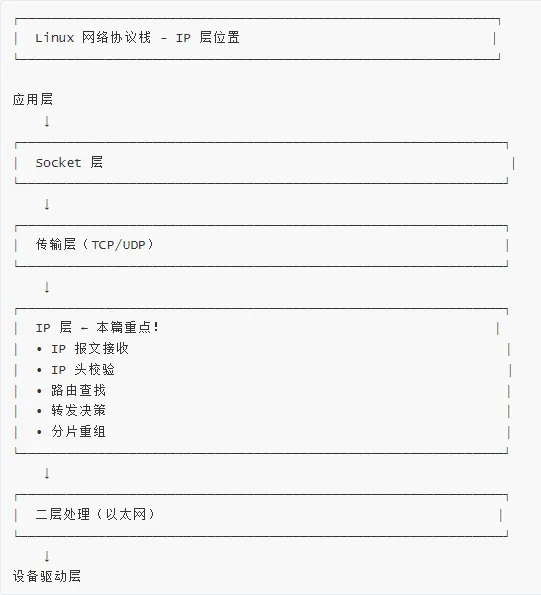

🎯 IP 层在网络子系统中的位置

网络协议栈分层

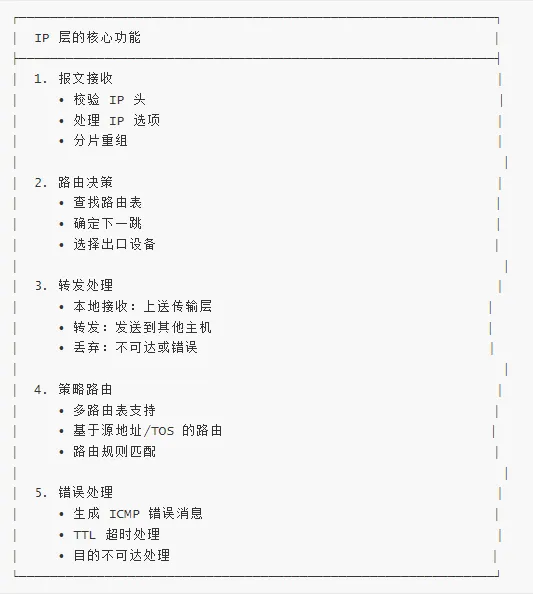

IP 层的核心职责

📦 IP 报文格式

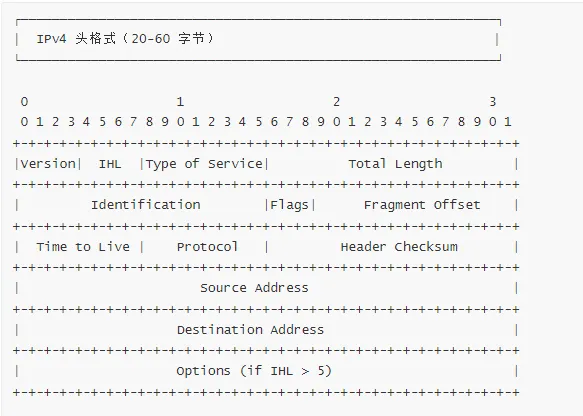

IPv4 头结构

字段说明：
• Version (4 bits)：版本号，IPv4 = 4
• IHL (4 bits)：头长度，单位 4 字节，最小 5（20 字节）
• Type of Service (8 bits)：服务类型（TOS/DSCP）
• Total Length (16 bits)：总长度，包括头和数据
• Identification (16 bits)：标识，用于分片重组
• Flags (3 bits)：
  - Bit 0: 保留，必须为 0
  - Bit 1: DF (Don't Fragment)，禁止分片
  - Bit 2: MF (More Fragments)，还有更多分片
• Fragment Offset (13 bits)：分片偏移，单位 8 字节
• Time to Live (8 bits)：生存时间，每跳减 1
• Protocol (8 bits)：上层协议（6=TCP, 17=UDP, 1=ICMP）
• Header Checksum (16 bits)：头校验和
• Source Address (32 bits)：源 IP 地址
• Destination Address (32 bits)：目的 IP 地址
• Options (可变)：IP 选项

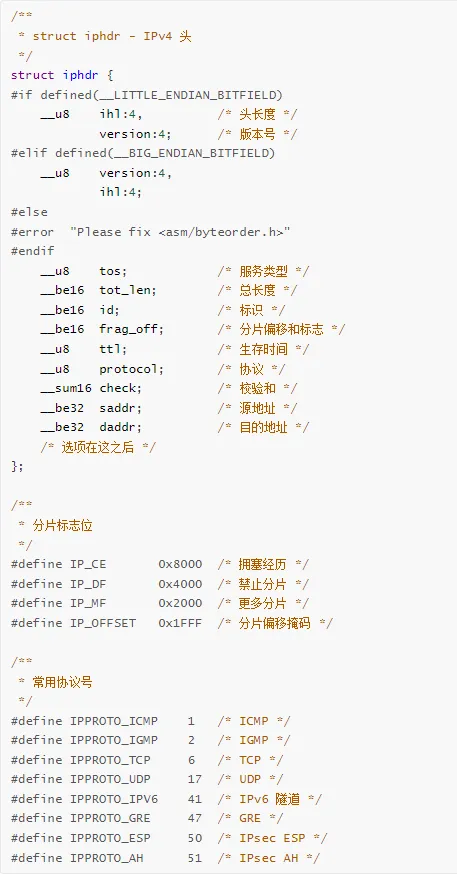

IP 头在内核中的表示

源码位置：include/uapi/linux/ip.h

📥 IP 报文接收流程

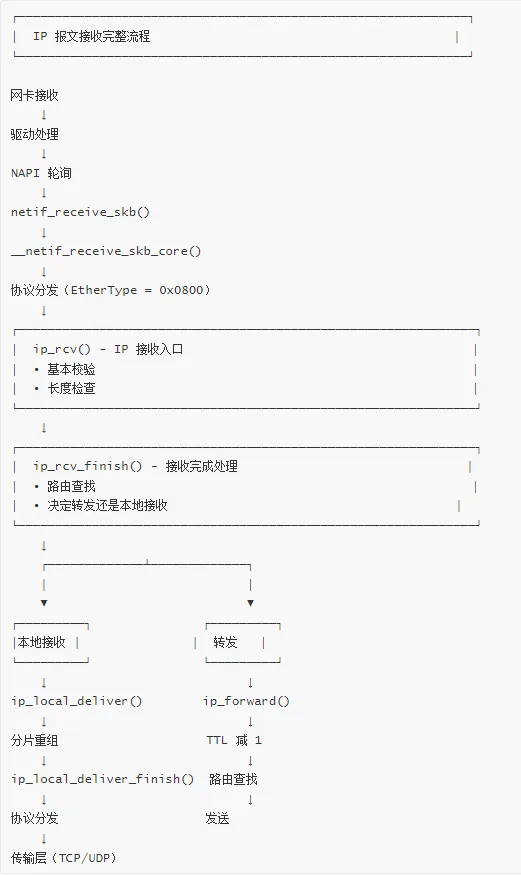

接收流程总览

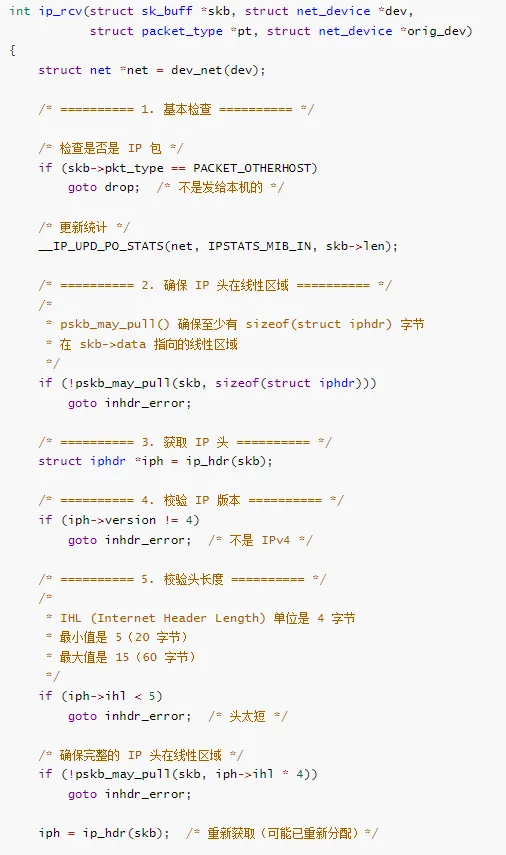

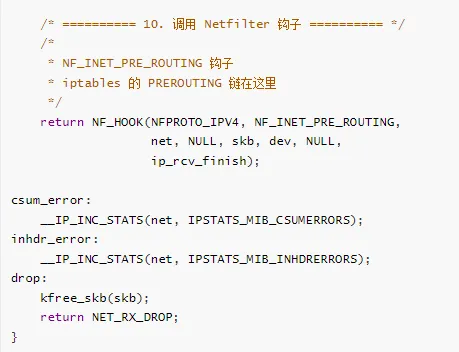

ip_rcv() - IP 接收入口

源码位置：net/ipv4/ip_input.c

/**
* ip_rcv - IP 层接收函数
* @skb: 接收到的数据包
* @dev: 接收设备
* @pt: 协议类型
* @orig_dev: 原始设备
*
* 这是 IP 层的入口函数
* 在协议分发时被调用
*/

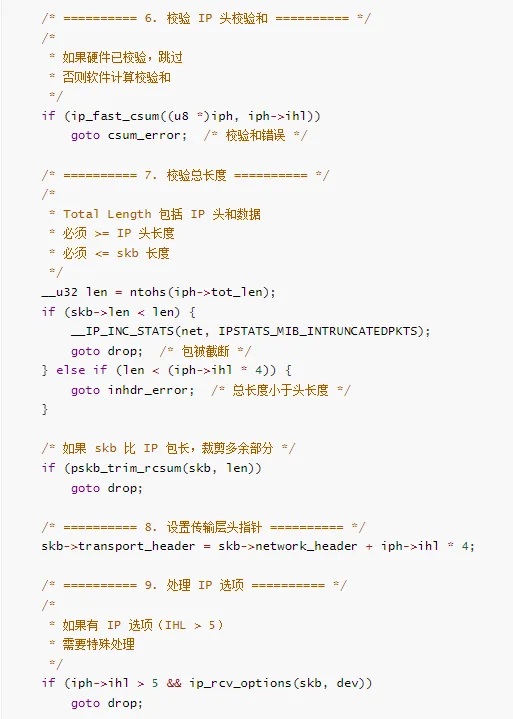

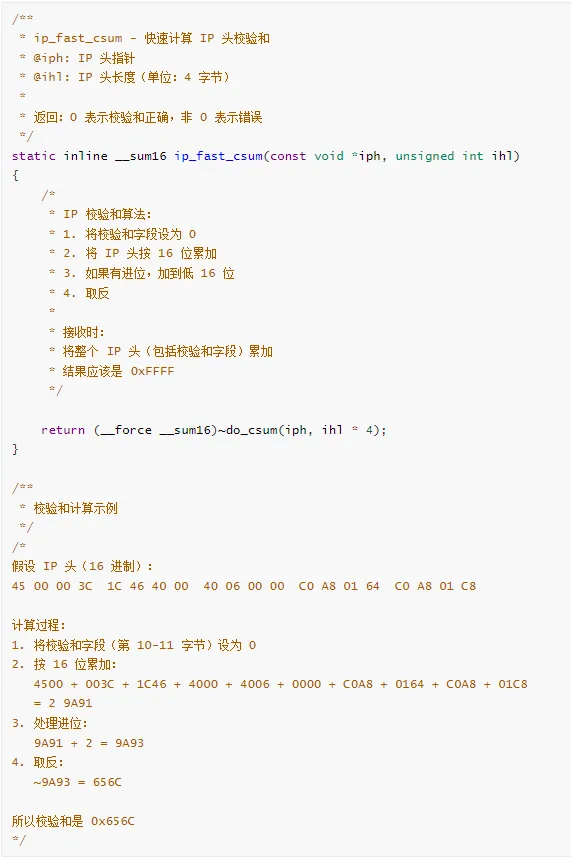

IP 头校验和计算

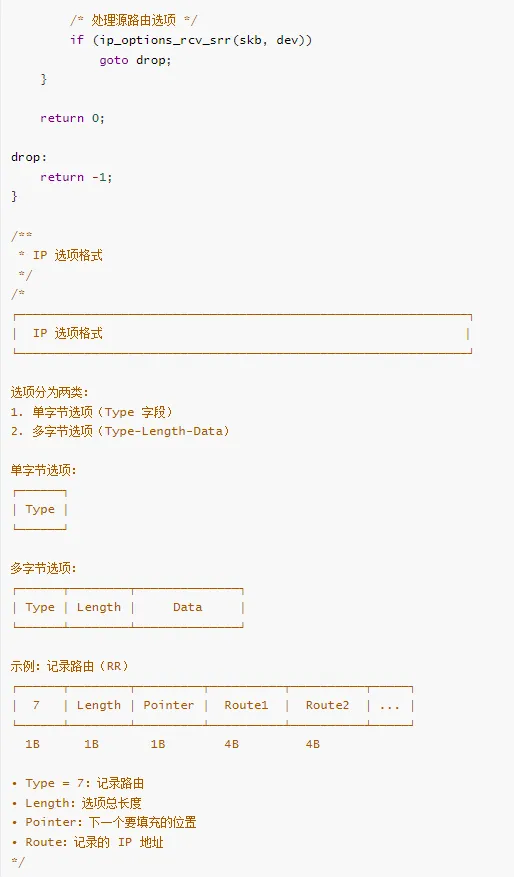

IP 选项处理

/**

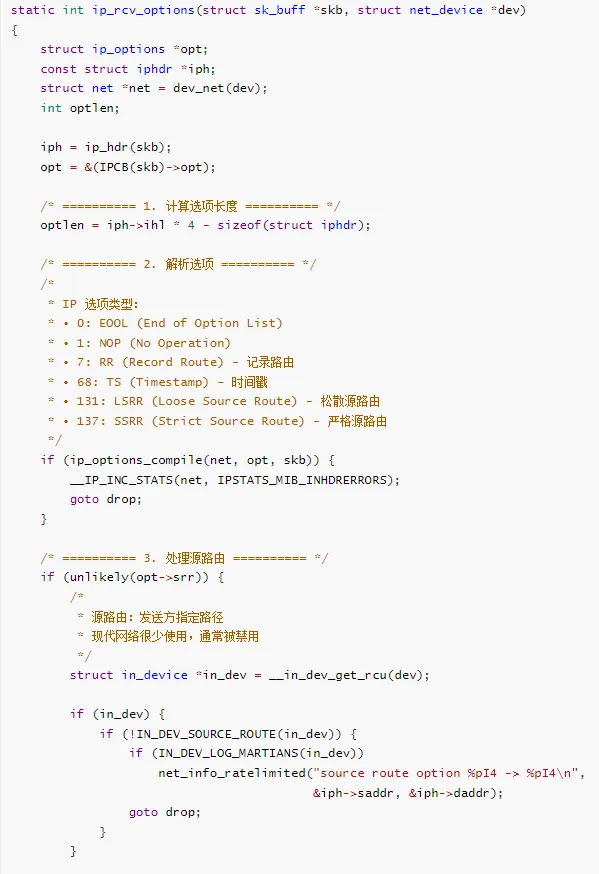

* ip_rcv_options - 处理 IP 选项
* @skb: 数据包
* @dev: 接收设备
*
* 返回：0 成功，非 0 失败
*/

🗺️ 路由子系统

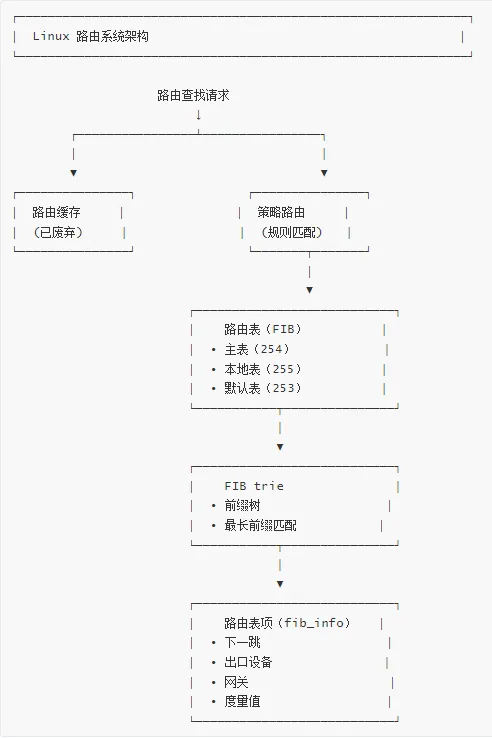

路由系统架构

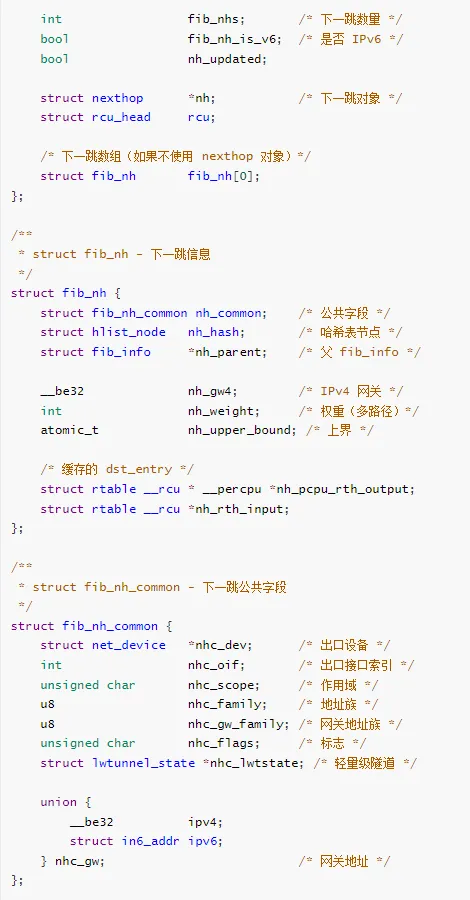

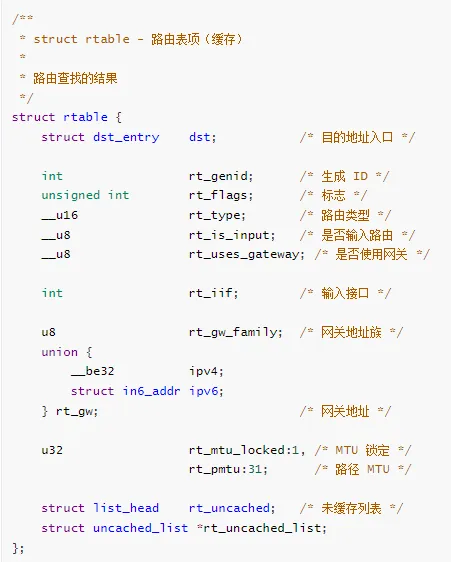

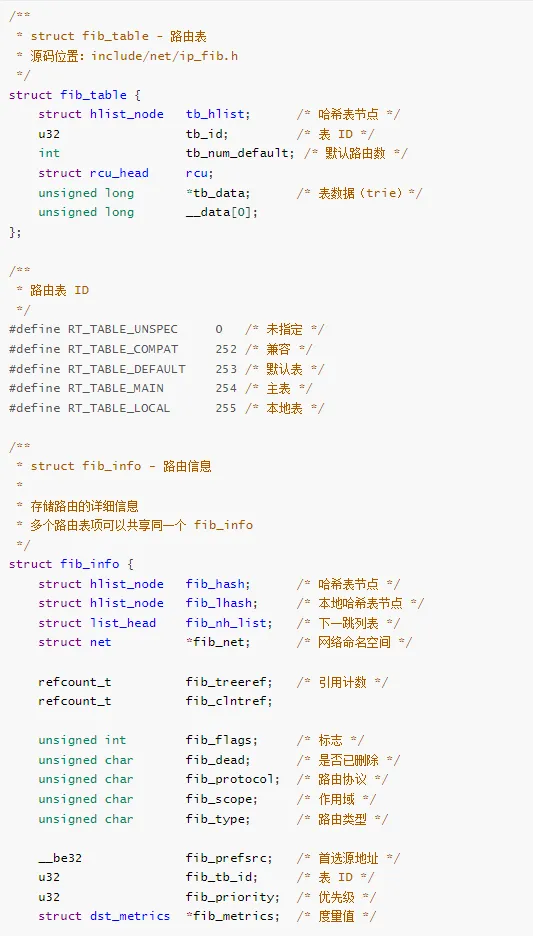

核心数据结构

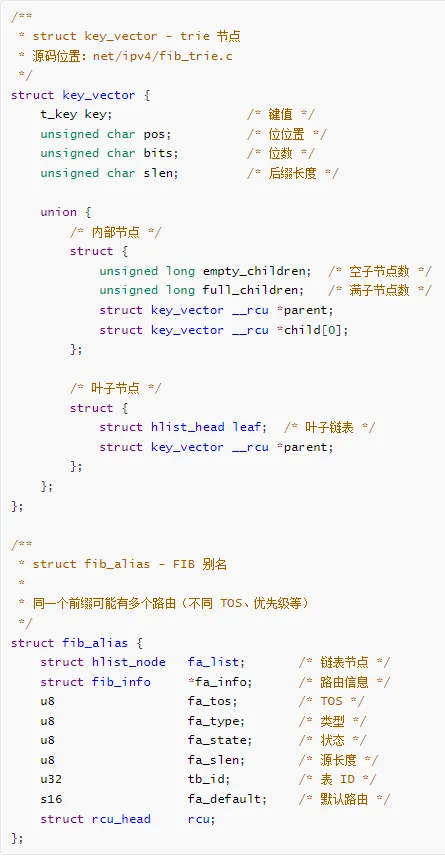

FIB trie 数据结构

查找 192.168.1.100：
1. 从根开始
2. 匹配 192.168.*
3. 匹配 *.1.*
4. 找到 eth0
最长前缀匹配：
• 192.168.1.100 匹配 192.168.1.0/24（最长）
• 也匹配 192.168.0.0/16（较短）
• 选择最长的匹配

🔍 路由查找流程

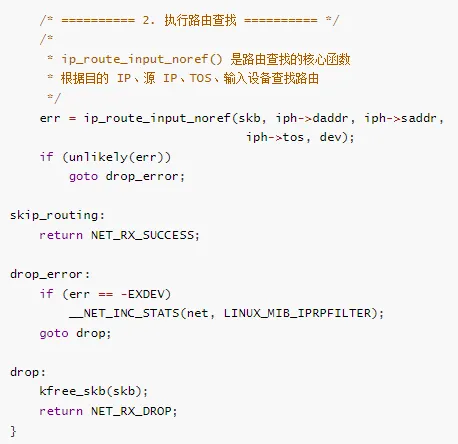

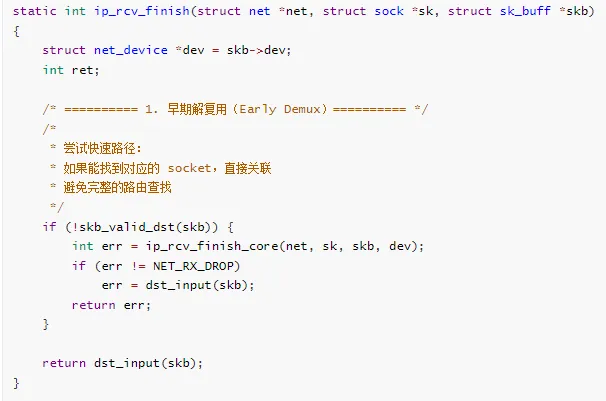

ip_rcv_finish() - 路由查找入口

源码位置：net/ipv4/ip_input.c

/**
* ip_rcv_finish - IP 接收完成处理
* @net: 网络命名空间
* @sk: socket（通常为 NULL）
* @skb: 数据包
*
* 在 Netfilter PREROUTING 钩子之后调用
* 主要任务是路由查找
*/
/**

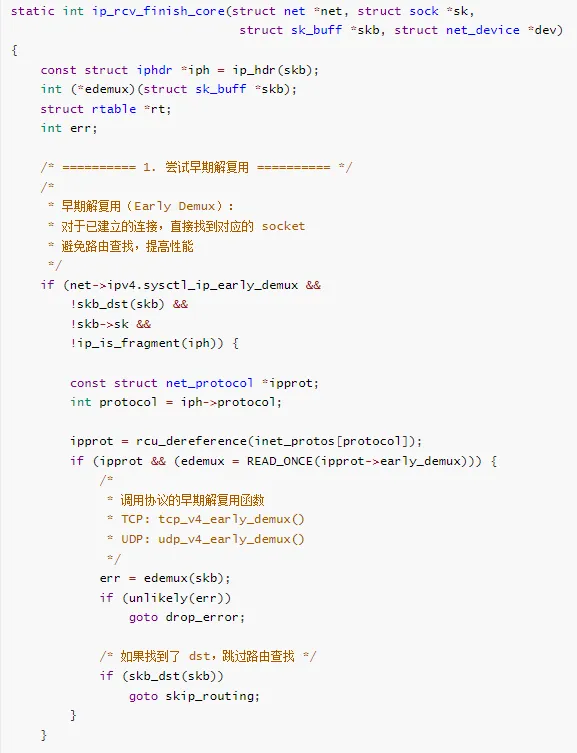

* ip_rcv_finish_core - 路由查找核心
*/

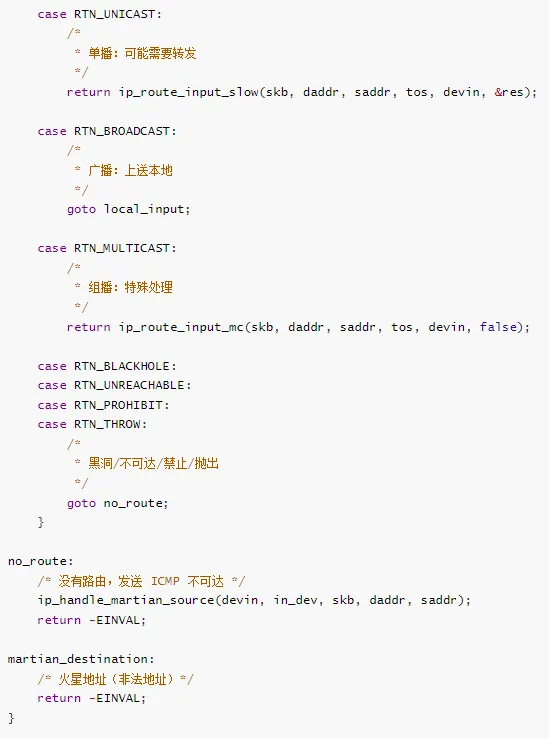

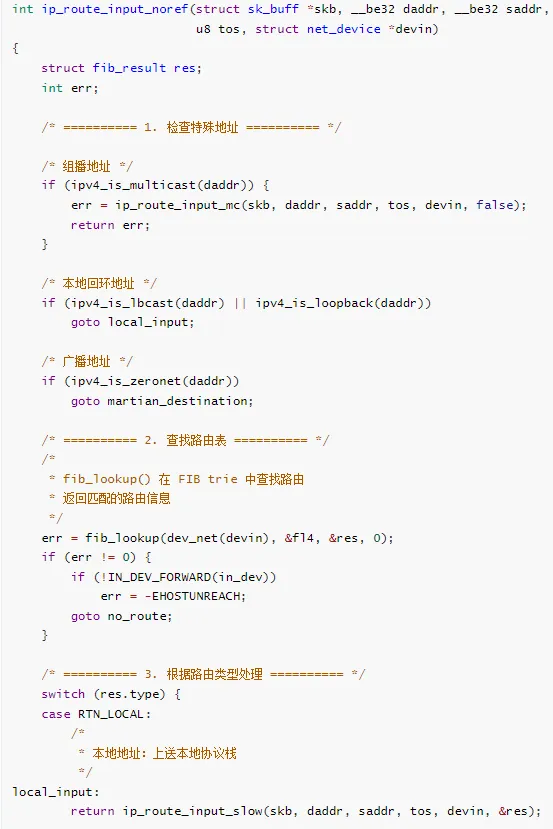

ip_route_input_noref() - 路由查找

源码位置：net/ipv4/route.c

/**
* ip_route_input_noref - 输入路由查找
* @skb: 数据包
* @daddr: 目的 IP 地址
* @saddr: 源 IP 地址
* @tos: 服务类型
* @devin: 输入设备
*
* 查找输入路由，决定如何处理数据包
*/
/**

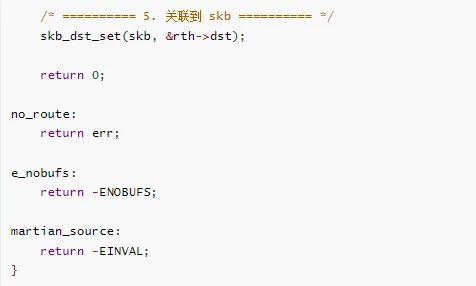

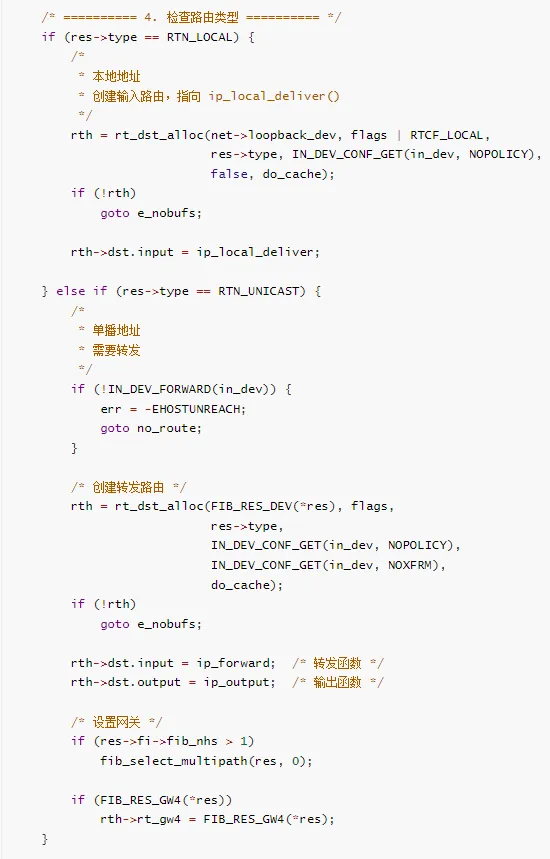

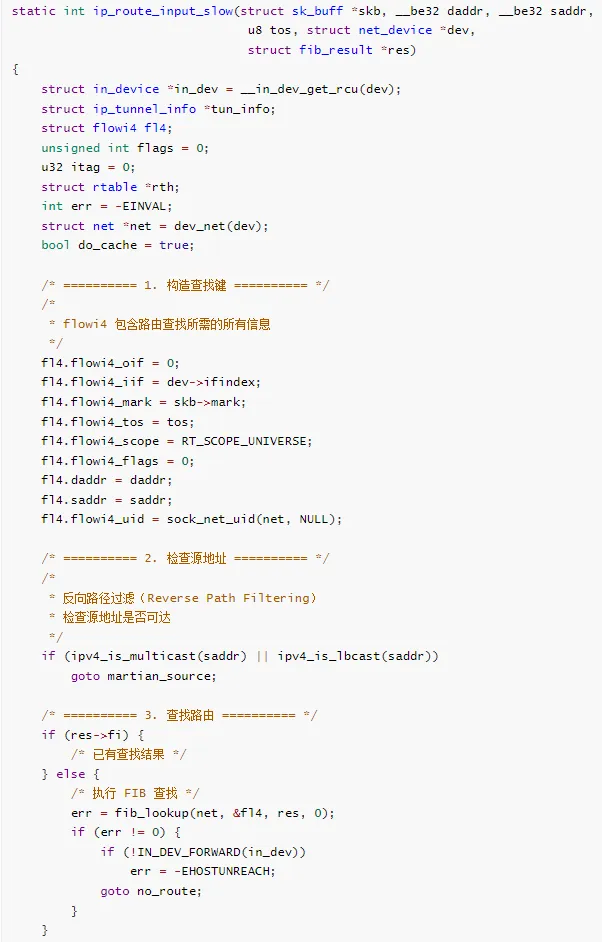

* ip_route_input_slow - 慢速路由查找
*
* 完整的路由查找和 rtable 创建
*/

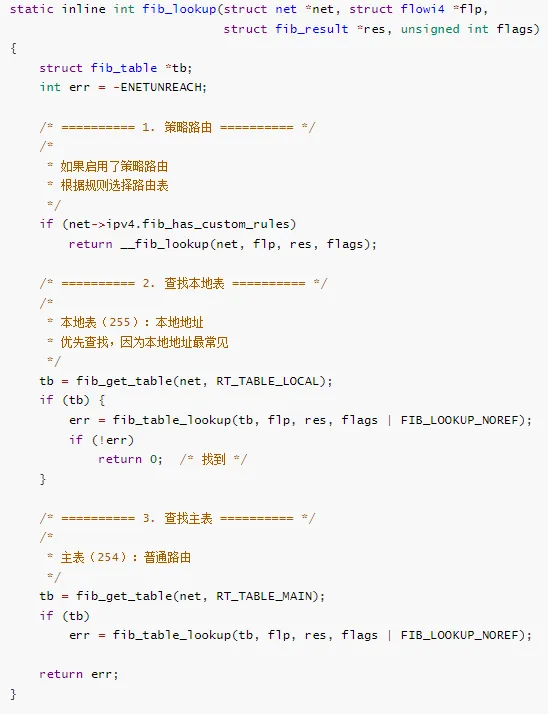

FIB 查找算法

/**
* fib_lookup - FIB 查找
* @net: 网络命名空间
* @flp: 查找键
* @res: 查找结果
* @flags: 标志
*
* 在 FIB 表中查找路由
*/
/**

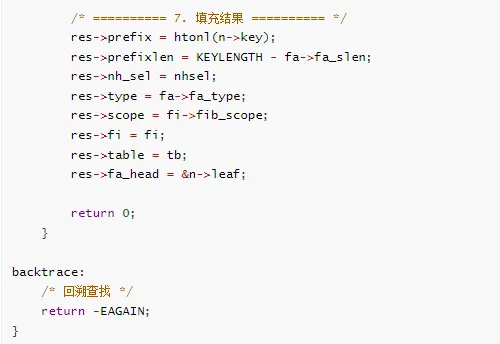

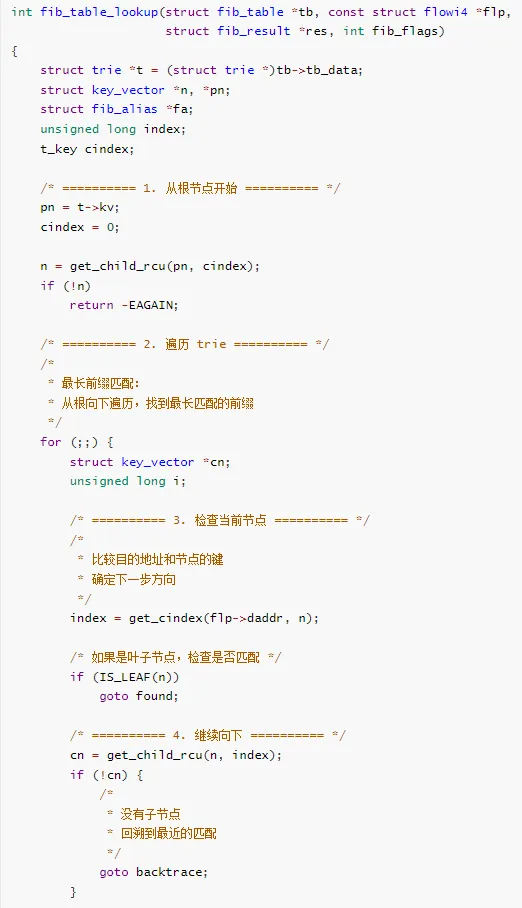

* fib_table_lookup - 在 FIB trie 中查找
* @tb: 路由表
* @flp: 查找键
* @res: 查找结果
* @fib_flags: 标志
*
* 这是最核心的查找函数
* 实现最长前缀匹配算法
*/

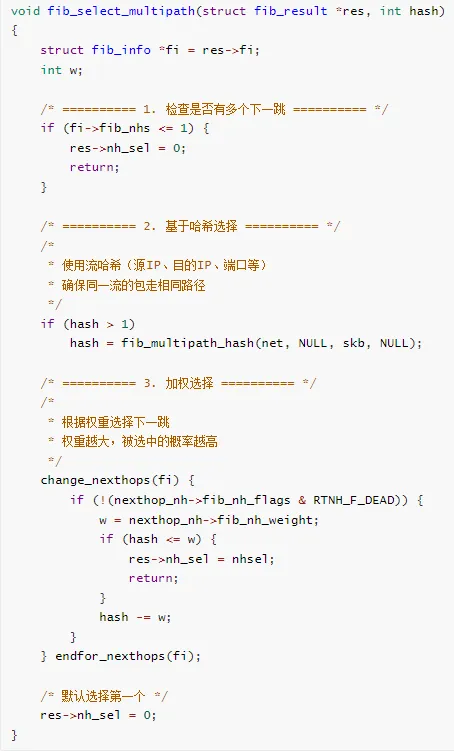

多路径路由选择

/**
* fib_select_multipath - 选择多路径路由的下一跳
* @res: 路由结果
* @hash: 哈希值
*
* 当有多个下一跳时，选择一个
* 支持负载均衡
*/

📨 本地接收与转发

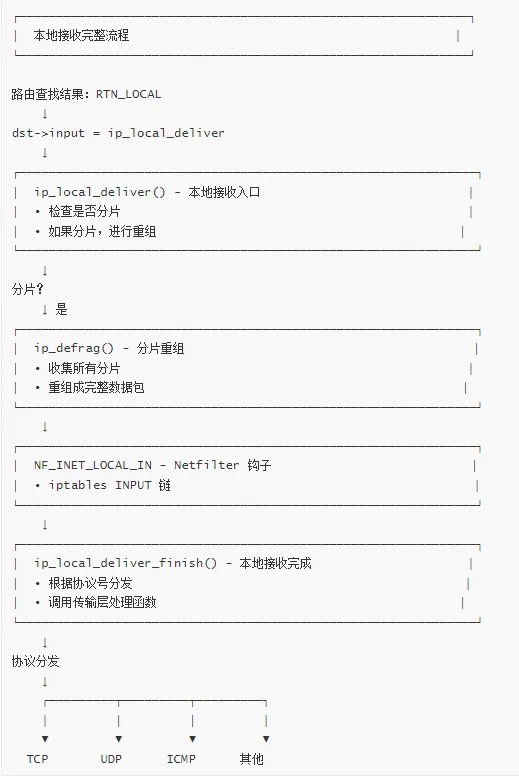

本地接收流程

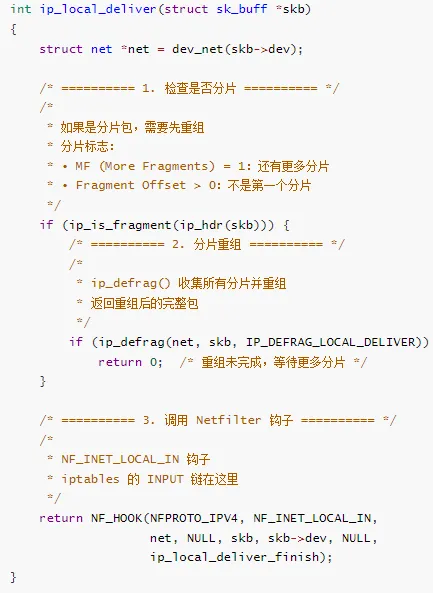

ip_local_deliver() 实现

源码位置：net/ipv4/ip_input.c

/**
* ip_local_deliver - 本地接收
* @skb: 数据包
*
* 将数据包上送到传输层
*/
/**

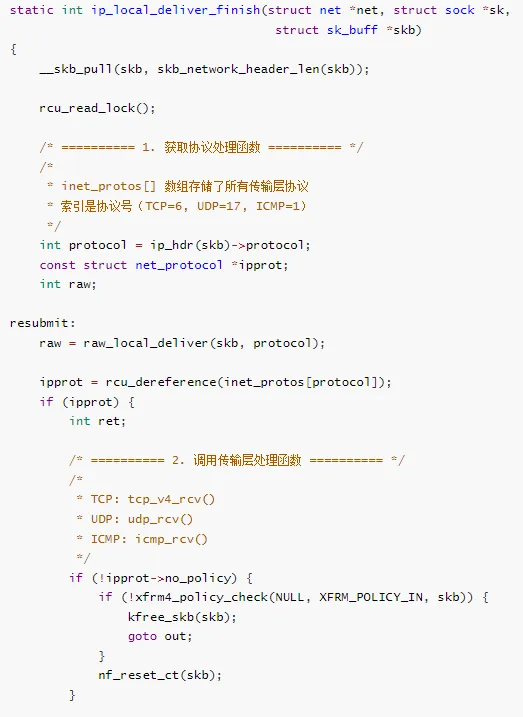

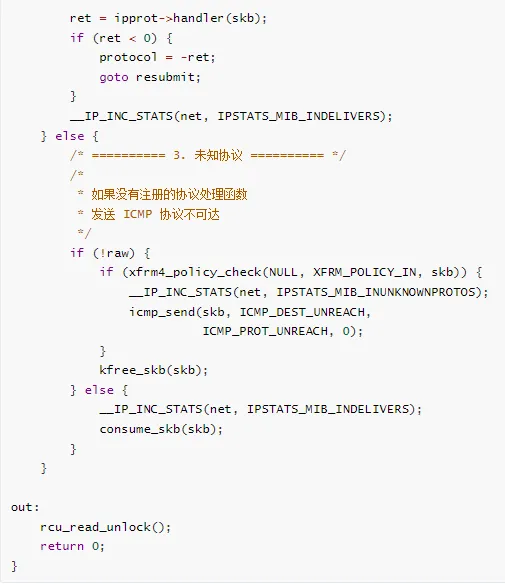

* ip_local_deliver_finish - 本地接收完成
* @net: 网络命名空间
* @sk: socket
* @skb: 数据包
*
* 根据协议号分发到传输层
*/

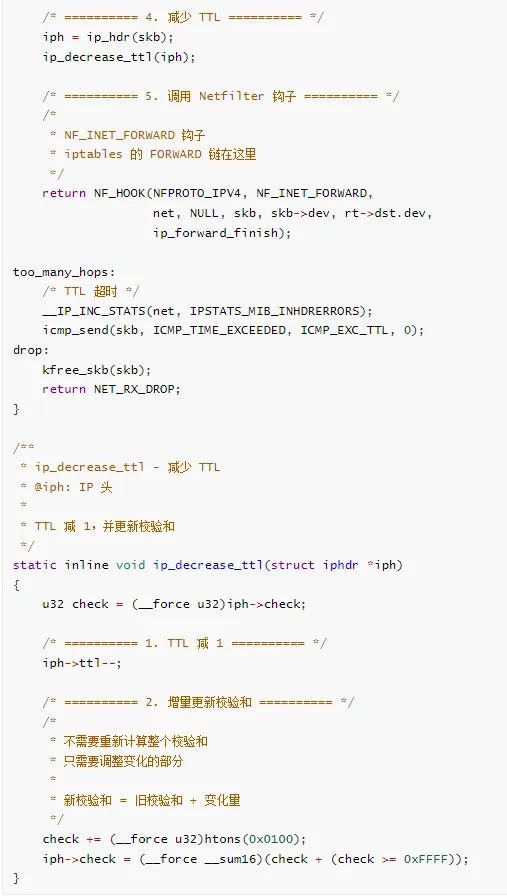

转发流程

/**

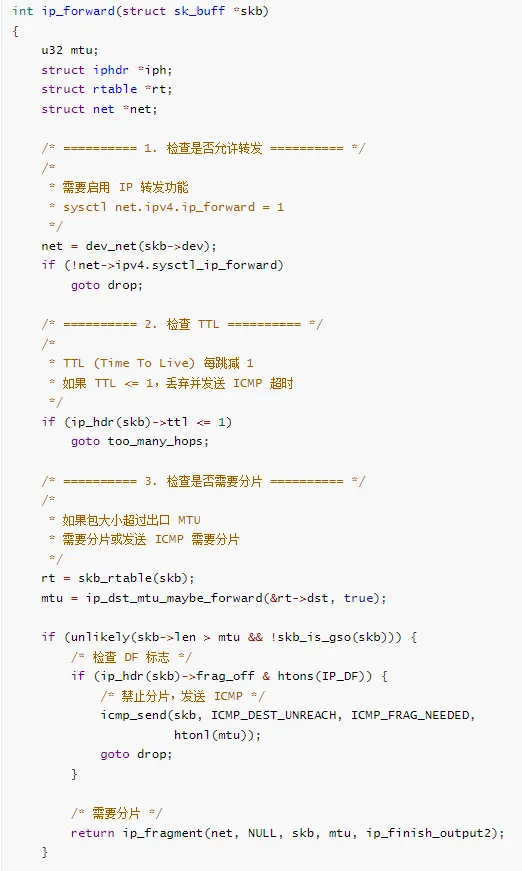

* ip_forward - IP 转发
* @skb: 数据包
*
* 将数据包转发到其他主机
*/

🧩 分片与重组

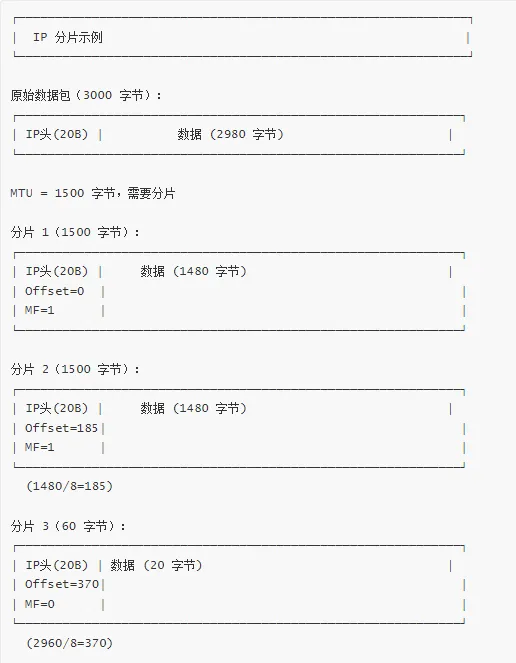

分片机制

注意：
• Offset 单位是 8 字节
• MF (More Fragments)：1=还有分片，0=最后一个
• 所有分片的 Identification 字段相同

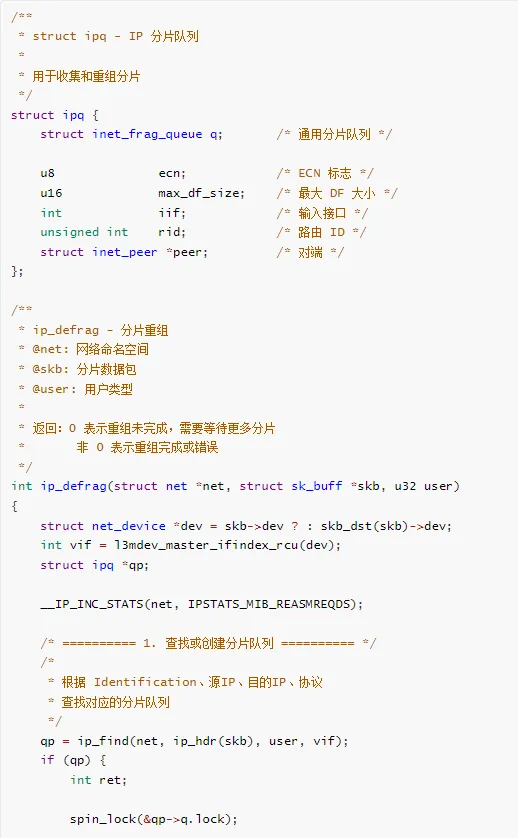

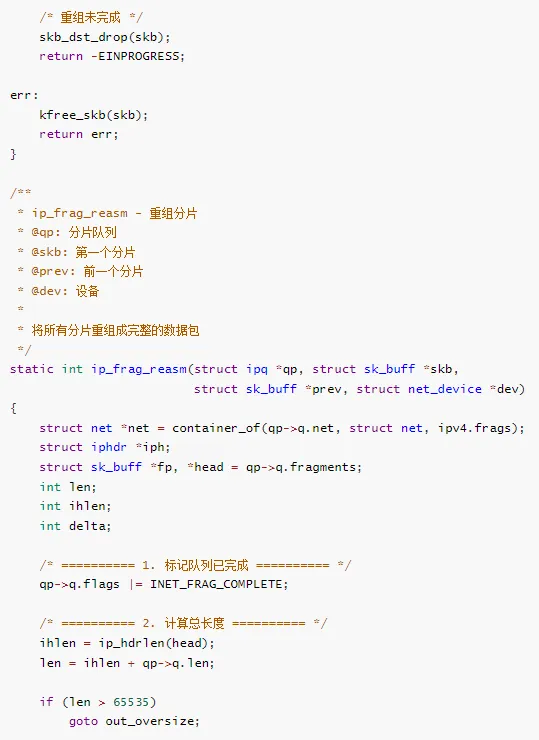

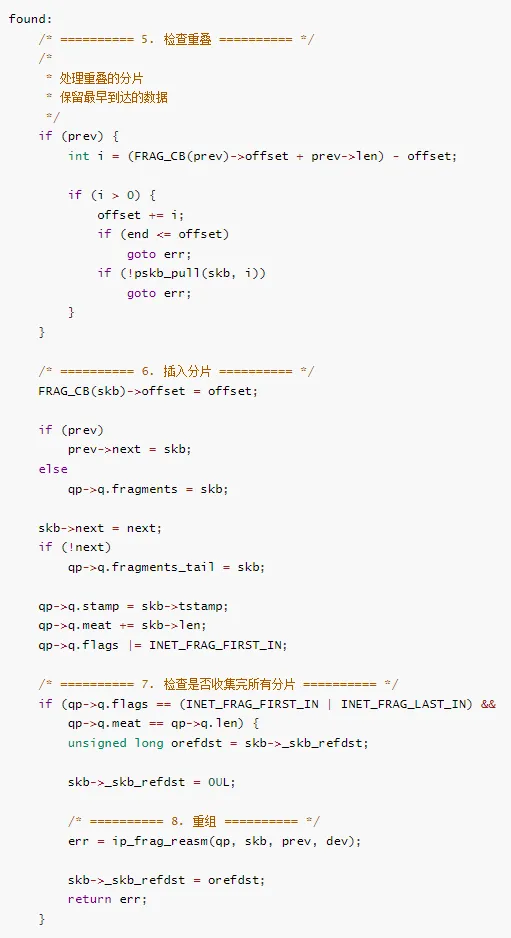

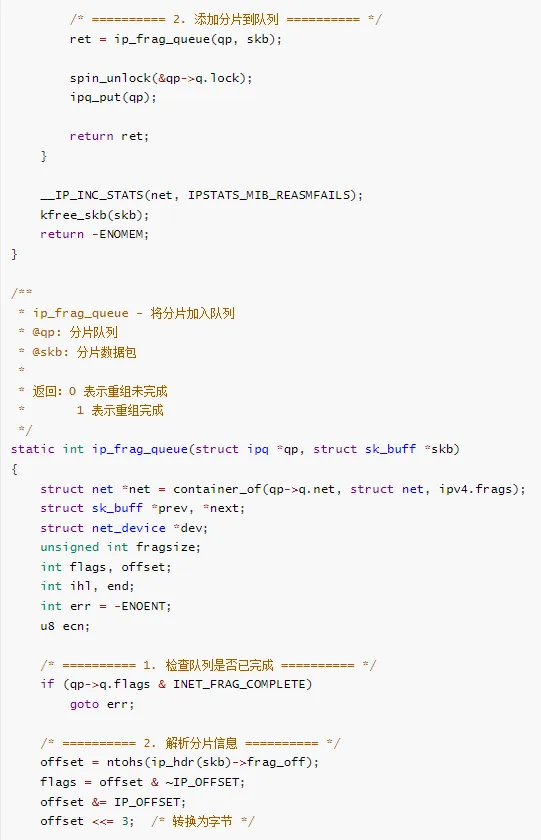

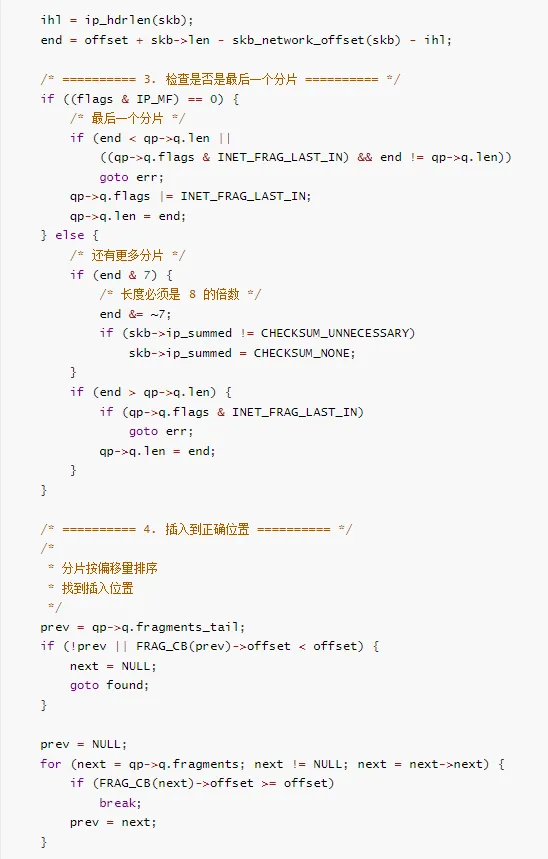

分片重组实现

源码位置：net/ipv4/ip_fragment.c

🎛️ 策略路由

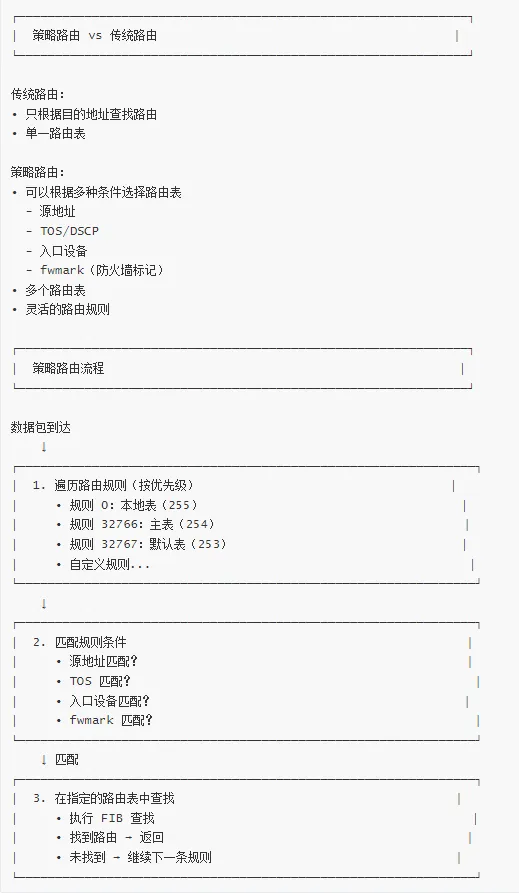

策略路由概念

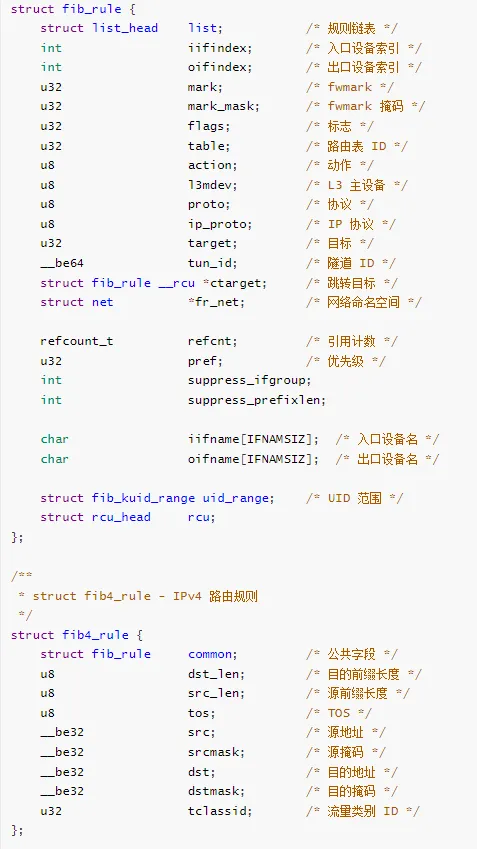

路由规则数据结构

/**
* struct fib_rule - 路由规则
* 源码位置：include/net/fib_rules.h
*/

策略路由查找

/**

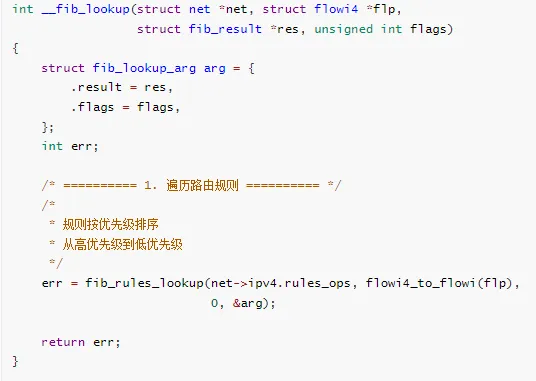

* __fib_lookup - 策略路由查找
* @net: 网络命名空间
* @flp: 查找键
* @res: 查找结果
* @flags: 标志
*
* 遍历路由规则，在匹配的表中查找路由
*/
/**

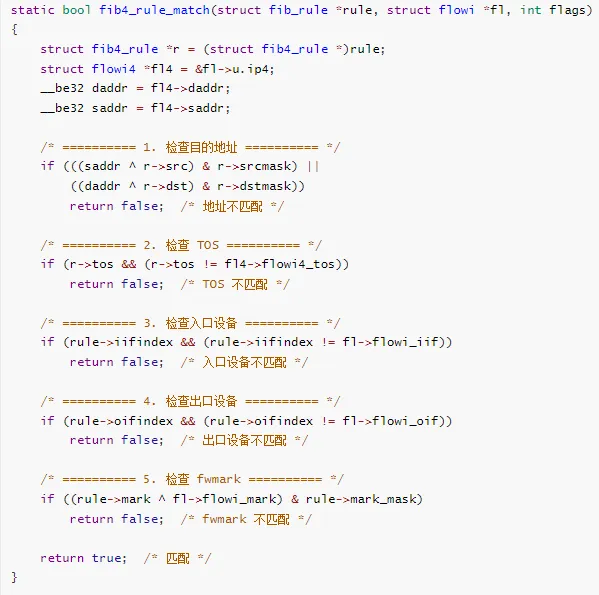

* fib4_rule_match - 检查规则是否匹配
* @rule: 规则
* @fl: 流信息
* @flags: 标志
*
* 返回：true 表示匹配，false 表示不匹配
*/
/**

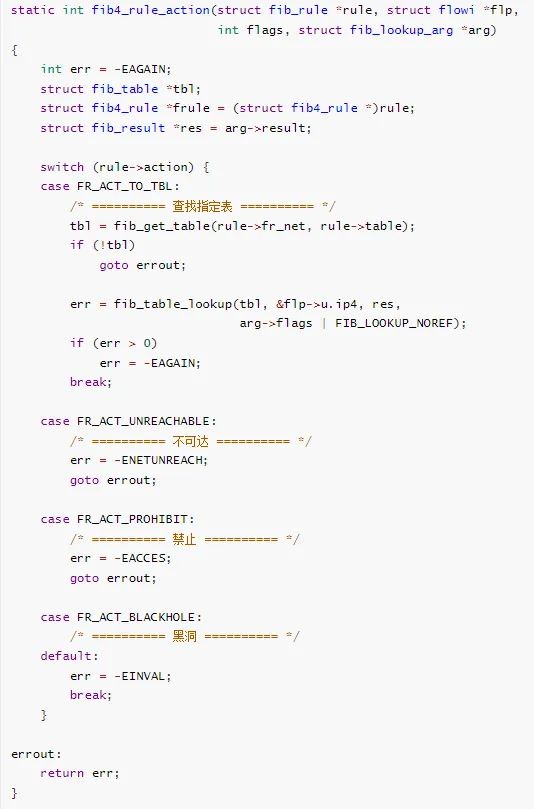

* fib4_rule_action - 执行规则动作
* @rule: 规则
* @flp: 查找键
* @flags: 标志
* @arg: 查找参数
*
* 根据规则动作执行相应操作
*/

策略路由配置示例

# 查看路由规则
ip rule list
# 默认规则：
# 0:      from all lookup local
# 32766:  from all lookup main
# 32767:  from all lookup default
# 添加规则：来自 192.168.1.0/24 的流量查找表 100
ip rule add from 192.168.1.0/24 table 100 priority 100
# 添加规则：fwmark 为 1 的流量查找表 101
ip rule add fwmark 1 table 101 priority 101
# 添加规则：入口设备为 eth0 的流量查找表 102
ip rule add iif eth0 table 102 priority 102
# 添加规则：TOS 为 0x10 的流量查找表 103
ip rule add tos 0x10 table 103 priority 103
# 创建路由表
ip route add default via 192.168.1.1 table 100
ip route add default via 192.168.2.1 table 101
# 删除规则
ip rule del from 192.168.1.0/24 table 100
# 应用场景：
# 1. 多出口负载均衡
# 2. 基于源地址的路由选择
# 3. VPN 分流
# 4. QoS 路由

📊 性能优化

路由缓存（已废弃）

早期内核（< 3.6）：
• 使用路由缓存（route cache）
• 每次查找结果缓存到哈希表
• 后续相同查找直接返回缓存
• 问题：
  - 容易被攻击（缓存溢出）
  - 维护开销大
  - 多核扩展性差
现代内核（>= 3.6）：
• 废弃路由缓存
• 每次都查找 FIB trie
• 优化：
  - FIB trie 查找非常快（O(log n)）
  - 使用 RCU 无锁读取
  - per-CPU 缓存
  - 早期解复用（Early Demux）

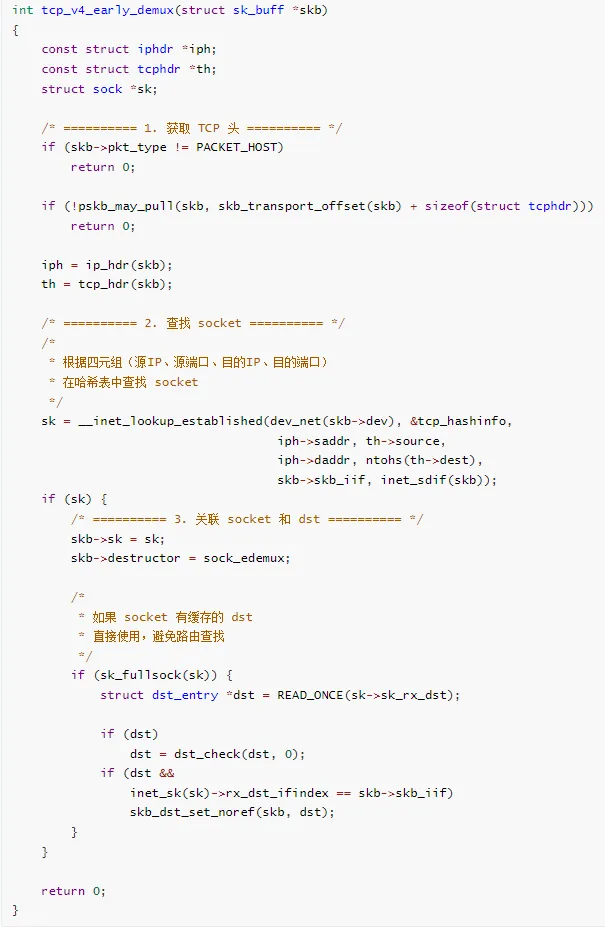

早期解复用（Early Demux）

/**
* 早期解复用优化
*
* 对于已建立的连接，直接找到 socket
* 避免路由查找
*/
/**
* tcp_v4_early_demux - TCP 早期解复用
* @skb: 数据包
*
* 尝试找到对应的 TCP socket
*/

FIB trie 优化

性能数据（典型场景）：
• 路由表大小：100,000 条
• 查找时间：< 1 微秒
• 吞吐量：> 10 Mpps（单核）
• 内存占用：~10 MB

📝 总结

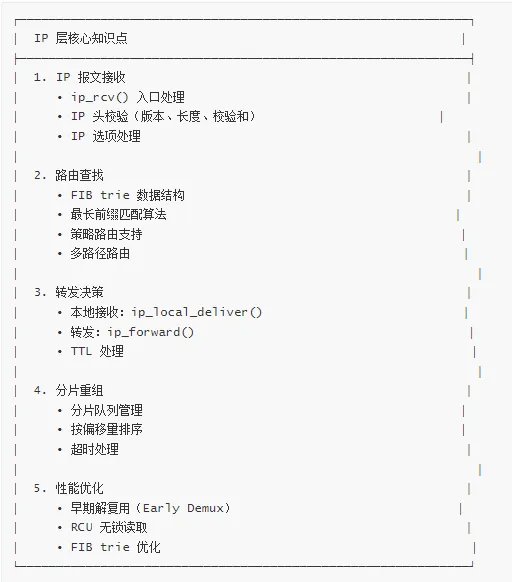

核心要点回顾

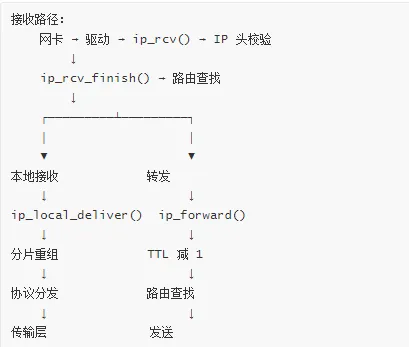

数据流总结

❓ 常见问题（FAQ）

Q1: 为什么废弃了路由缓存？

A: 路由缓存存在几个严重问题：

• 安全问题：容易被攻击导致缓存溢出

• 性能问题：维护缓存的开销很大

• 扩展性问题：多核环境下锁竞争严重

• FIB trie 查找已经足够快，不需要缓存

Q2: 早期解复用（Early Demux）有什么好处？

A:

• 避免路由查找，提高性能

• 对于已建立的连接，直接找到 socket

• 特别适合长连接场景（如 HTTP Keep-Alive）

• 可以提升 20-30% 的性能

Q3: 如何选择合适的路由算法？

A:

• 小规模（< 1000 条）：任何算法都可以

• 中等规模（1000-10000 条）：FIB trie 最优

• 大规模（> 10000 条）：FIB trie + 策略路由

• 特殊场景：考虑硬件卸载

Q4: 分片重组的性能影响有多大？

A:

• 分片会显著降低性能（50-80%）

• 需要额外的内存和 CPU

• 建议启用 PMTU 发现，避免分片

• 现代网络应该尽量避免分片

Q5: 策略路由的性能开销如何？

A:

• 规则数量少（< 10 条）：开销很小

• 规则数量多（> 100 条）：可能影响性能

• 建议：

• 将常用规则放在前面

• 使用精确匹配而非范围匹配

• 定期清理无用规则

🔗 参考资料

内核文档

• Documentation/networking/ip-sysctl.txt - IP 参数配置

• Documentation/networking/routing.txt - 路由文档

• Documentation/networking/policy-routing.txt - 策略路由

源码位置

推荐阅读

1. 《TCP/IP Illustrated, Volume 1》- IP 协议详解

2. 《Understanding Linux Network Internals》- 第 30-35 章

3. RFC 791 - Internet Protocol

4. RFC 1122 - Requirements for Internet Hosts

🎯 下一篇预告

第 6 篇：IP 层实现（下）- 发送与分片

我们将深入分析：

• IP 报文发送流程（ip_queue_xmit）

• IP 头构造

• IP 分片实现

• PMTU 发现机制

• ICMP 协议实现

• IP 选项处理

敬请期待！
