在前辈分享的内容中看到的： 7.31大频率比！TMTT2026，北邮团队提出跨带双频GaAs IPD滤波器芯片新架构，单电路覆盖5G全频段!
文献截图 文章内容请点击上述链接。

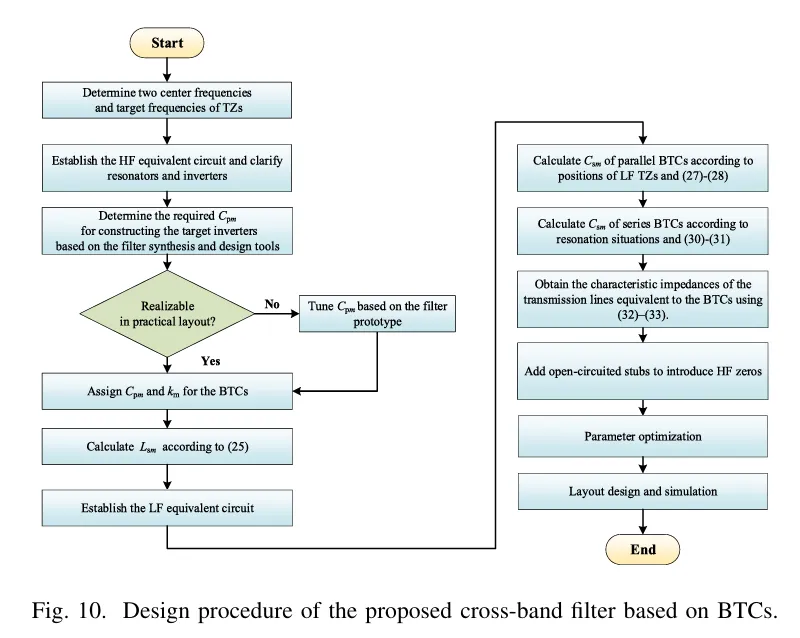

总体的设计流程如下：
文献截图
那就Go一遍吧。
1.目标频率： 中心频率 f1 = 5 GHz , w1 = 10π x 10^9 rad/s 中心频率 f2 = 35 GHz , w2 = 70π x 10^9 rad/s 传输零点 fz1 = 8 GHz , wz1 = 16π x 10^9 rad/s 传输零点 fz2 = 16.5 GHz , wz2 = 33π x 10^9 rad/s 2.固定结构： 耦合系数：k1 = 0.3 ， k2 = k3 = k4 = 0.15 (论文指定) 并联电容：Cp1 = Cp2 = Cp3 = Cp4 = 0.02 pF (小Cp增强带外衰减，论文指定) 端口阻抗：Z0 = 50 Ω 3.电长度 θ1(f1下) , θ3(f1下)：180° θ2(fz1下) , θ4(fz2下)：180° θ5(f2下) : 122.5° , θ6(f2下)：70° 4.电感： Lsm = 1 / (w^2*Cpm) = 1.0339 nH , (m = 1,2,3,4) 5.接地电容： Csm = 2 / ( wzm^2 * Lsm * (1-km) ) , (m = 2,4) --> Cs2 = 0.9007 pF ; --> Cs4 = 0.2117 pF . Csm = -2Lsm * w2^2 * (1+km) / (Lsm^2 * w1^2 * w2^2 * (km^2 - 1) + Z0^2 * 2 * w1^2 * (1 + km) - Z0^2 * w2^2) , (m=1,3) --> Cs1 = 0.80788 pF ; --> Cs3 = 0.69655 pF . 6.特征阻抗： 联立传输线参数求解： LF : --> Z1 = 53.8922 Ω ; --> Z2 = 42.0607 Ω ; --> Z3 = 53.8276 Ω ; --> Z4 = 93.1658 Ω ; HF : --> Z5 = 136.25 Ω ; --> Z6 = 105.75 Ω .
以上，得到了论文中的Table I的参数表。进行微调优化后得到了Table II(论文中的Section II中E部分)
最终：

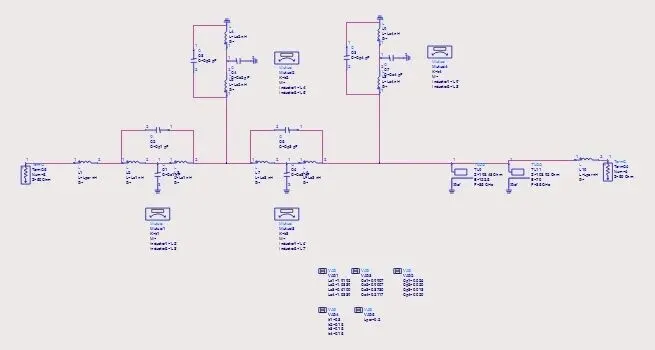

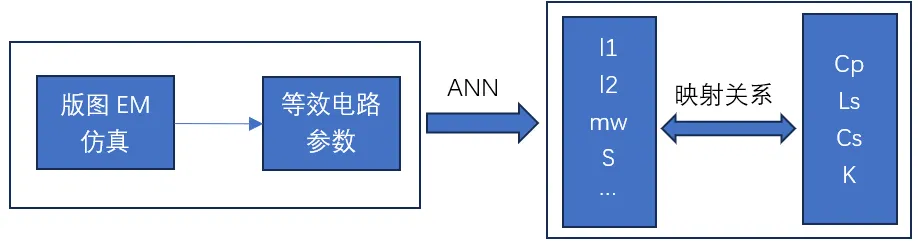

7.有请Python： PDK是官方的Demo。按照论文，顺便把衬底厚度改成了160um，以及手动修改了MIM Cap的结构(接地)。 另外论文是圆，这里采用方形的了。让AI写了pcell，而后仿真了一堆S参数，逻辑就是画Layout跑电磁仿真，再由S参数提取参数得到对应等效电路的参数值，即得到了版图到等效电路参数值的对应关系，就可以利用神经网络实现等效电路参数值再到版图的映射。如下图：

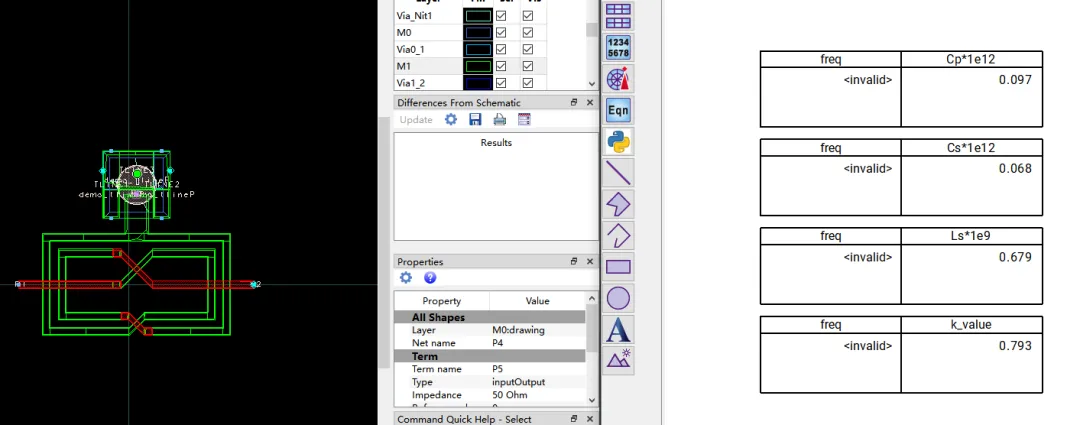

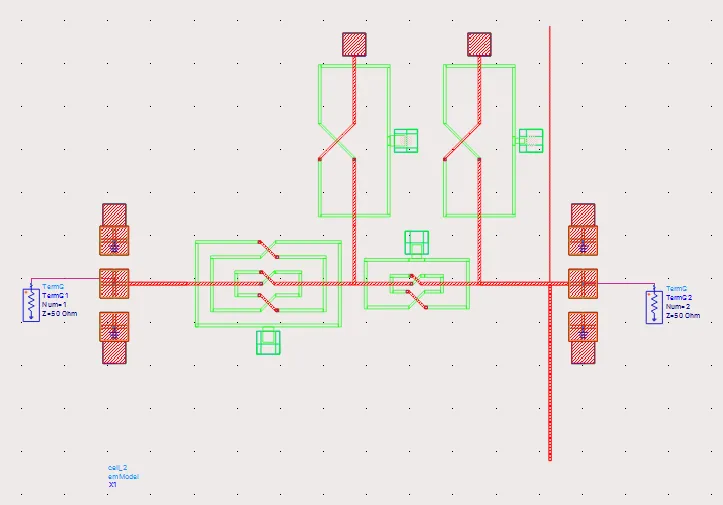

那Python在这里的作用就是画版图、跑EM、提取参数。下图是其中一个的版图到参数的流程：
而后搜集100组数据，通过神经网络构建参数到版图的映射。一共就Run了100组，可能精度不会太够。问题不大。偏差其实还是很大的，尤其是K这个还是对不上。。。。 这个逻辑就是和这个一样的：
8.最终的最终：

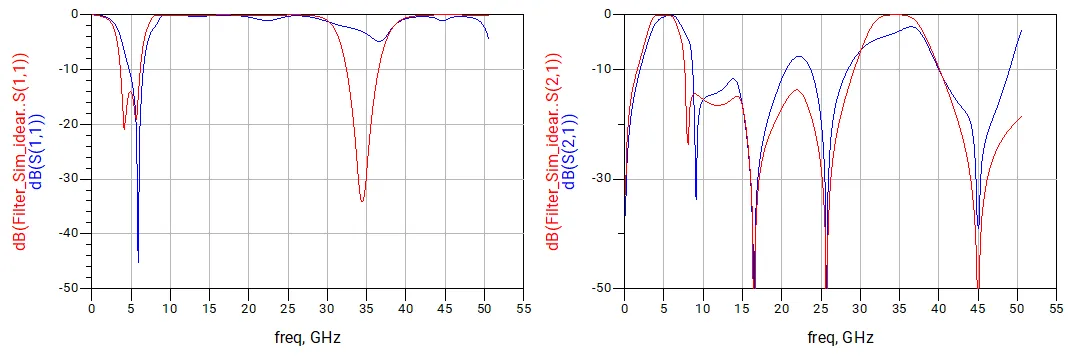

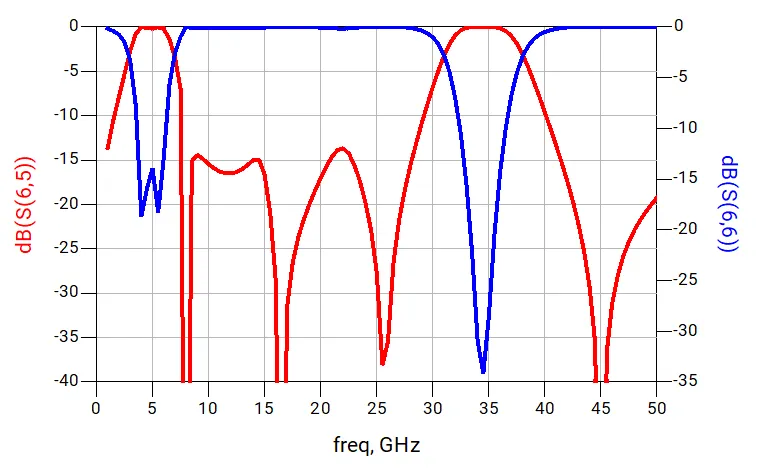

理想器件仿真 vs EM仿真
感谢您能看到这里
呜呜呜，小胡的魔法失灵了！！！失灵了呀~
