一、前言

① 为什么传统学习Linux驱动的路径总是充满挫折？

初入Linux底层驱动，新手必踩的3大困境，你中了吗？

❶ 软硬件迷局：教程照做、连线无误，设备却毫无反应，黑屏之下无从排查，热情被挫败感消耗殆尽；

❷ 术语轰炸：自旋锁、设备树、中断下半部等名词扎堆，似懂非懂，学了半天仍无从下手；

❸ 孤独求索：卡壳数日查遍资料无果，提问无人回应，学习热情在孤立无援中逐渐冷却。

来我们的训练营，一站式破解所有困境，陪你轻松入门Linux底层驱动✨

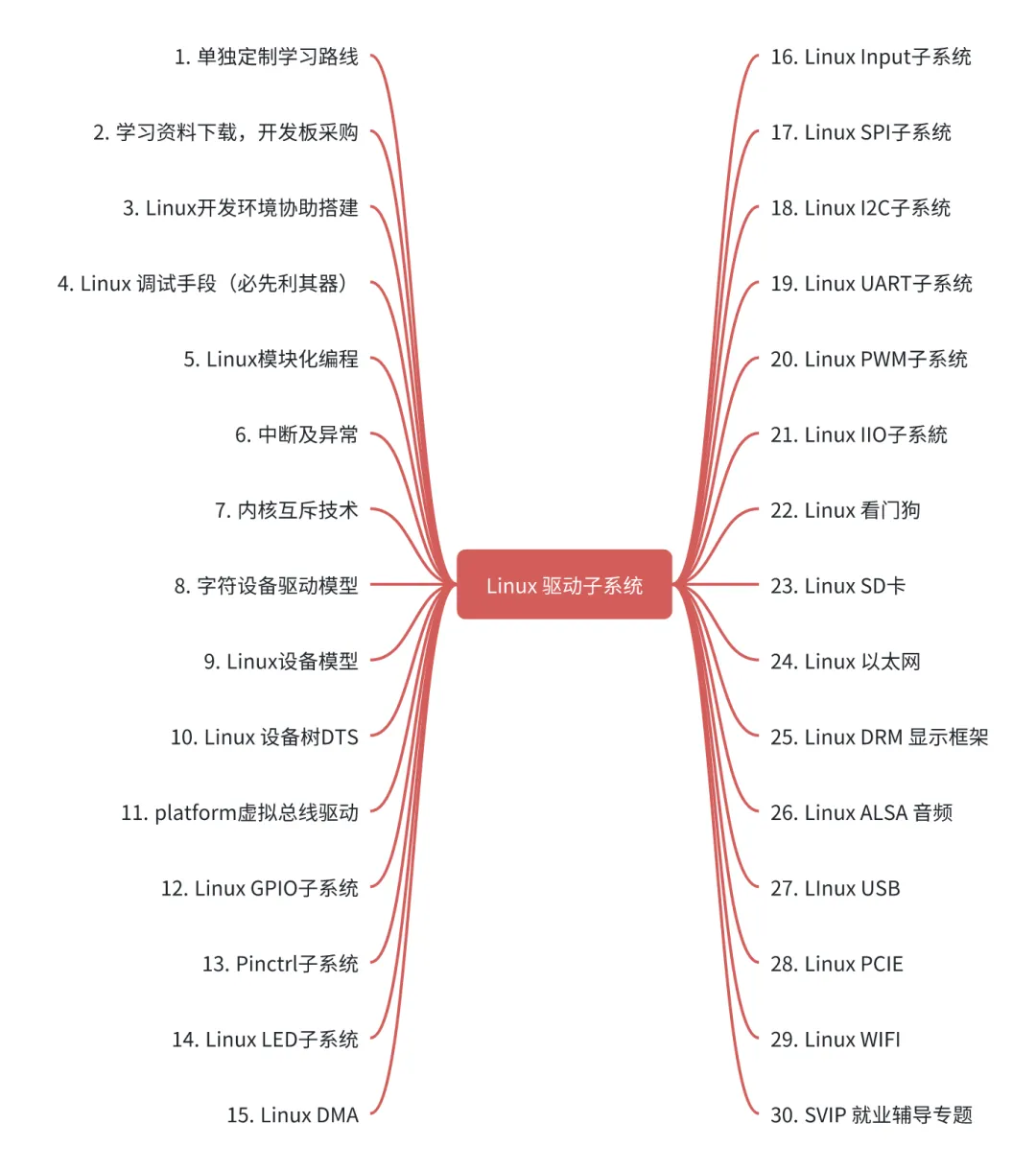

② 完整课程大纲：

二、适合人群

• 有志于从事Linux底层驱动开发应届生或转行者：

• 背景：通常是计算机科学、电子工程、自动化等相关专业。

• 为什么需要：Linux驱动开发是嵌入式和高性能计算领域的“硬通货”技能。掌握它，能让你在求职市场中脱颖而出，拿到薪资更高的岗位。

• 想深入理解Linux操作系统工作原理的Linux应用程序开发者：

• 职责：可能主要用C写 Linux应用程序。

• 为什么需要：学习驱动开发能让你真正理解“用户空间”和“内核空间”的区别、系统调用的本质、内存管理、中断处理等核心概念。这能帮助你写出更高效、更稳定的应用程序，尤其是在处理I/O密集型任务时。

• Android底层开发工程师：

• 职责：Android系统建立在Linux内核之上。负责HAL（硬件抽象层）、电源管理、为新传感器或触控芯片添加支持等，都需要深厚的Linux内核和驱动知识。

• 为什么需要：驱动是Android系统与手机/平板硬件沟通的桥梁。

三、课程的各个阶段学习内容

初入Linux底层驱动领域，新手最头疼的就是“不知从何学起”“学了不会用”“越学越混乱”。今天整理了一套系统化学习路线，分3大模块（基础核心→驱动子系统→复杂外设），把必学、重点学、选学的内容讲得明明白白，帮你少走弯路、高效入门！

3.1、基础核心能力（必学）

这部分是Linux驱动的“内功”，学会这些，才能看懂驱动代码、搞定基础开发，缺一不可！

01. Linux模块化编程

核心解析：Linux内核用统一的层次化模型管理所有设备，核心对象有3个——kobject（提供引用计数、sysfs接口等基础功能）、kset（kobject的集合）、ktype（定义kobject的类型）。

sysfs虚拟文件系统（/sys/目录）是这个模型在用户空间的直观体现，而udev守护进程则基于sysfs信息，动态管理用户空间的设备节点。

学习目标：吃透设备模型的核心概念与关联；能通过sysfs查看设备信息；理解udev规则的工作逻辑。

关键重要性：所有现代Linux驱动子系统（如platform、I2C）的底层逻辑都基于此，没掌握它，看驱动代码只会“只见树木，不见森林”。

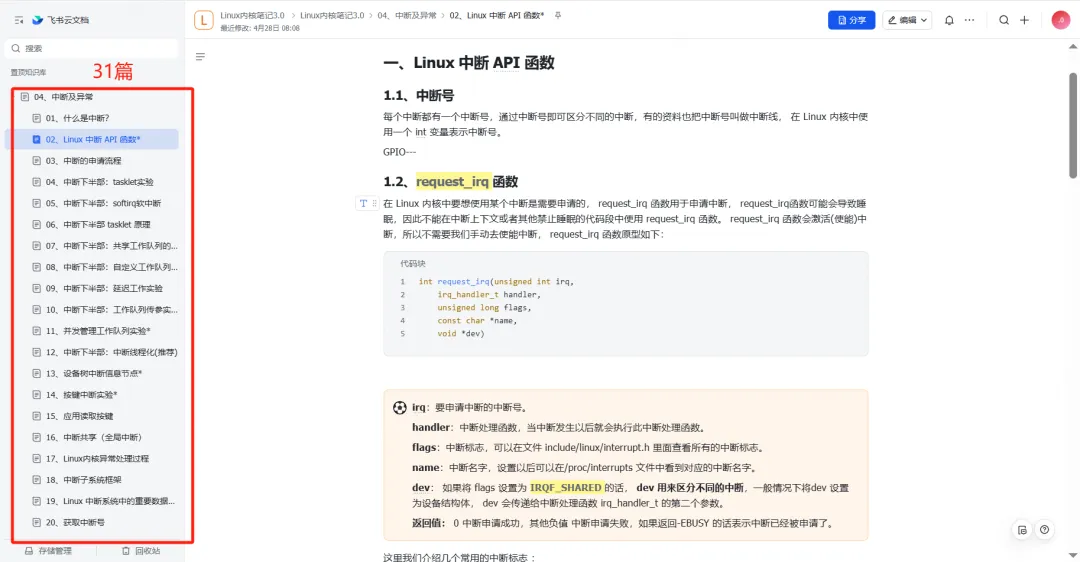

02. 中断及异常

核心解析：中断是硬件与CPU通信的主要方式，核心是用request_irq函数向内核注册中断处理程序。重点掌握“顶半部+底半部”机制：

- 顶半部：快速响应硬件中断，执行最紧急任务（如清除中断标志），速度要快；

- 底半部：承接耗时操作，常见方式有软中断、tasklet（小任务，原子性执行）、workqueue（工作队列，可睡眠）。

学习目标：掌握中断的注册、处理、释放全流程；能根据场景选择合适的底半部机制，理解“为什么要分上下半部”。

关键重要性：处理硬件异步事件（按键按下、数据到达等）的唯一高效方式，不会中断处理，就写不出响应迅速的驱动。

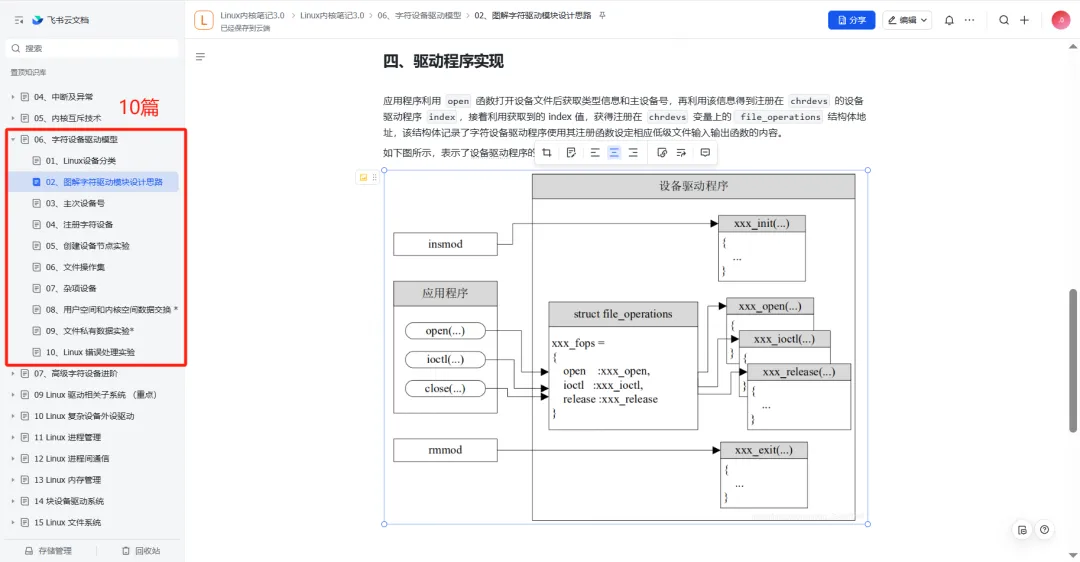

03. 字符设备驱动模型

核心解析：字符设备（LED、按键、串口等）以字节流顺序访问，核心是file_operations结构体——通过填充open、release、read、write等函数指针，定义用户空间访问设备时内核的执行逻辑。

同时需掌握设备号的申请与分配（alloc_chrdev_region）、字符设备的注册（cdev_init、cdev_add）。

学习目标：能独立编写完整的字符设备驱动，实现基本文件操作，并通过用户空间设备文件访问设备。

关键重要性：最基础、最经典的驱动模型，绝大多数简单非存储类外设都用它，是理解驱动与VFS（虚拟文件系统）接口的基石。

04. 高级字符设备进阶

核心解析：在基础字符设备之上，优化驱动性能与易用性的关键特性，重点掌握4点：

- ioctl：实现自定义命令，完成设备特定配置（如设置波特率、读取寄存器）；

- poll/select/epoll：多路复用I/O，支持非阻塞访问，可同时监视多个设备；

- 异步通知：驱动主动通知应用程序事件（如数据到达），无需应用轮询；

- mmap：将设备内存/驱动缓冲区映射到用户进程地址空间，实现“零拷贝”，提升大数据传输效率。

学习目标：理解并实现这些高级特性，优化驱动的性能与交互体验。

关键重要性：高性能、低延迟驱动的核心，在数据采集、音视频处理等场景中不可或缺。

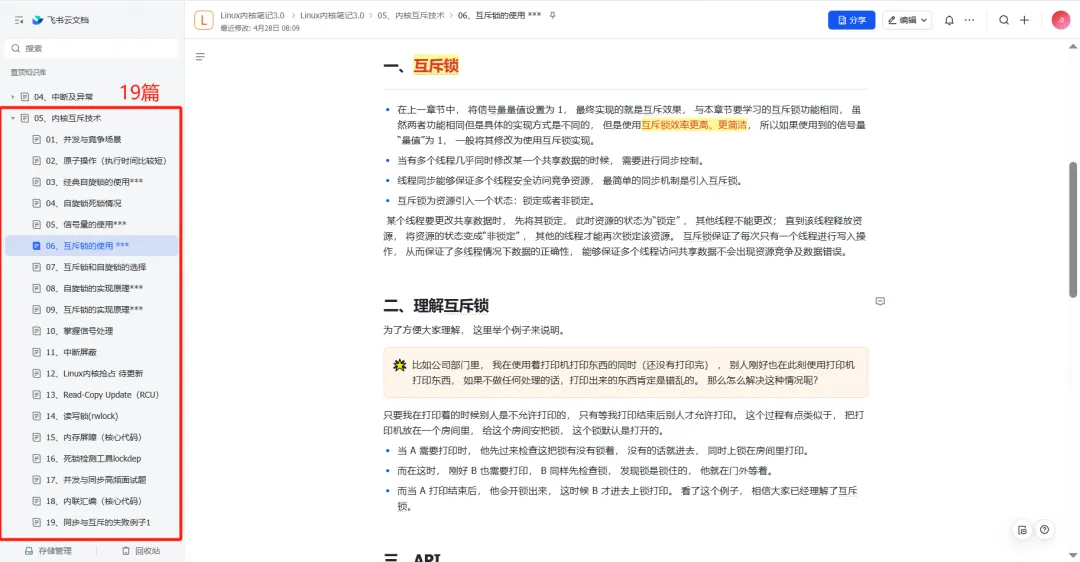

05. 内核互斥技术

核心解析：多核/多线程环境中，驱动多执行路径可能访问共享数据（全局变量、硬件寄存器），导致竞态条件，内核提供4种核心同步机制：

- 自旋锁：短期等待时使用，忙等待、不可睡眠，适用于中断上下文和持有锁极短的场景；

- 信号量：获取不到锁时可睡眠，适用于持有锁时间较长的场景；

- 互斥体：信号量简化版，用法直观，限制更多（如只能由持有者解锁）；

- RCU：读-拷贝-更新，无锁同步，读多写少场景性能极高，实现较复杂。

学习目标：能分析驱动中的并发风险，根据场景选择最合适的同步机制。

关键重要性：驱动在多核环境下稳定运行的生命线，也是内核面试必考知识点。

3.2、Linux驱动子系统（重点必学）

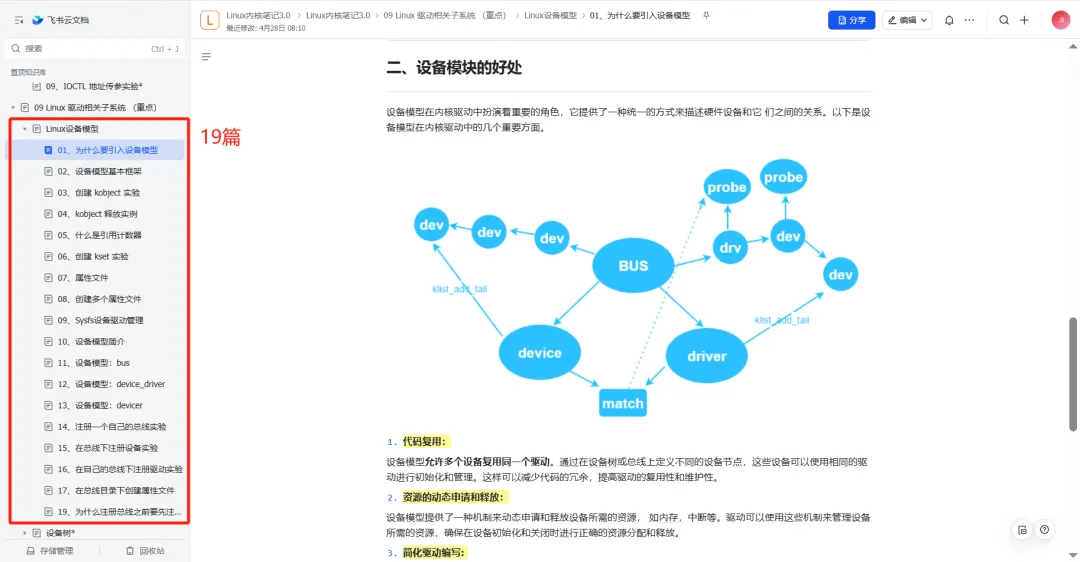

01 Linux设备模型

（与基础核心“Linux模块化编程”一脉相承，此处重点强化应用场景）

核心解析：统一管理所有设备的层次化模型，核心对象kobject、kset、ktype，配合sysfs（/sys/目录）和udev守护进程，实现设备的动态管理。

学习目标：能通过sysfs排查设备问题，理解udev规则配置，打通“内核设备模型→用户空间管理”的链路。

关键重要性：所有驱动子系统的底层逻辑支撑，没掌握它，后续学习platform、I2C等子系统会非常吃力。

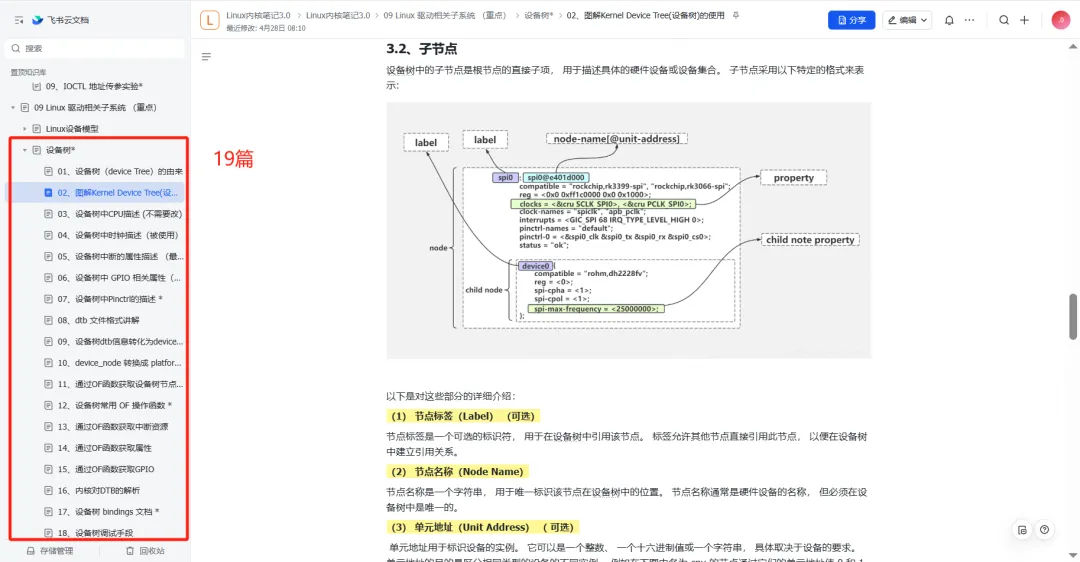

02 设备树

核心解析：用树形结构语言描述硬件配置，以.dts（源文件）和.dtb（二进制文件）存在，彻底将硬件信息（内存映射、中断号、外设连接）从驱动代码中分离。

重点学习：基本语法（节点、属性、compatible兼容性）、编译方法（dtc工具）、内核解析设备树并生成platform_device的过程。

学习目标：能阅读、修改、编写简单设备树；掌握OF API，实现驱动从设备树中获取硬件资源。

关键重要性：现代嵌入式开发（ARM、PowerPC等）的绝对标准，替代了传统板级文件的硬编码，不掌握设备树，几乎无法开展嵌入式Linux驱动开发。

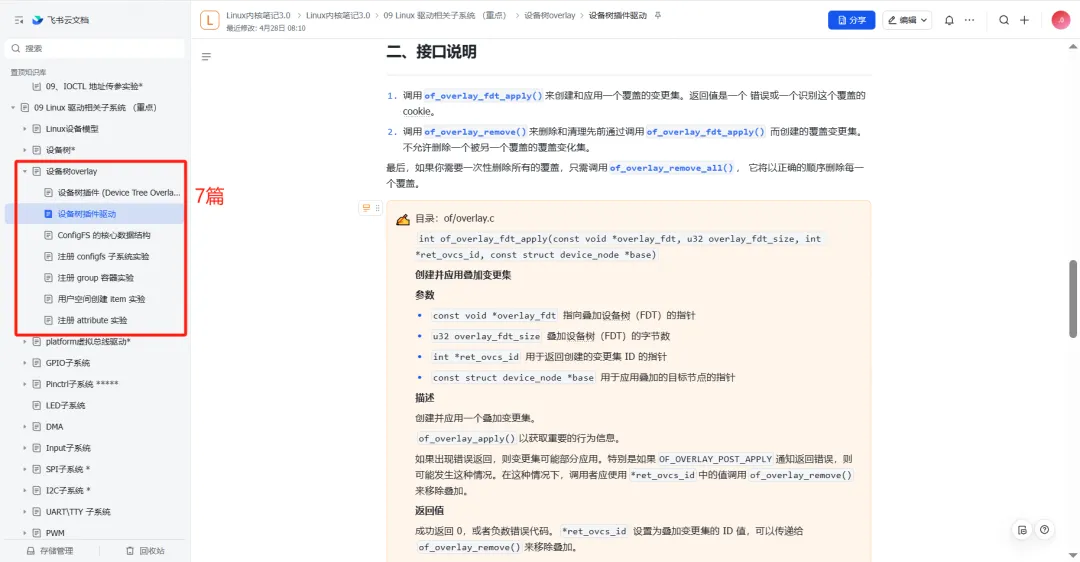

03 设备树overlay

核心解析：动态修改、叠加基础设备树的机制，无需重新编译内核或基础设备树，即可在系统运行/启动时，动态添加、修改设备节点属性。

学习目标：理解overlay核心概念，能编写、加载overlay文件。

关键重要性：适配可插拔扩展硬件（如树莓派HAT扩展板）的核心，大幅提升硬件适配灵活性。

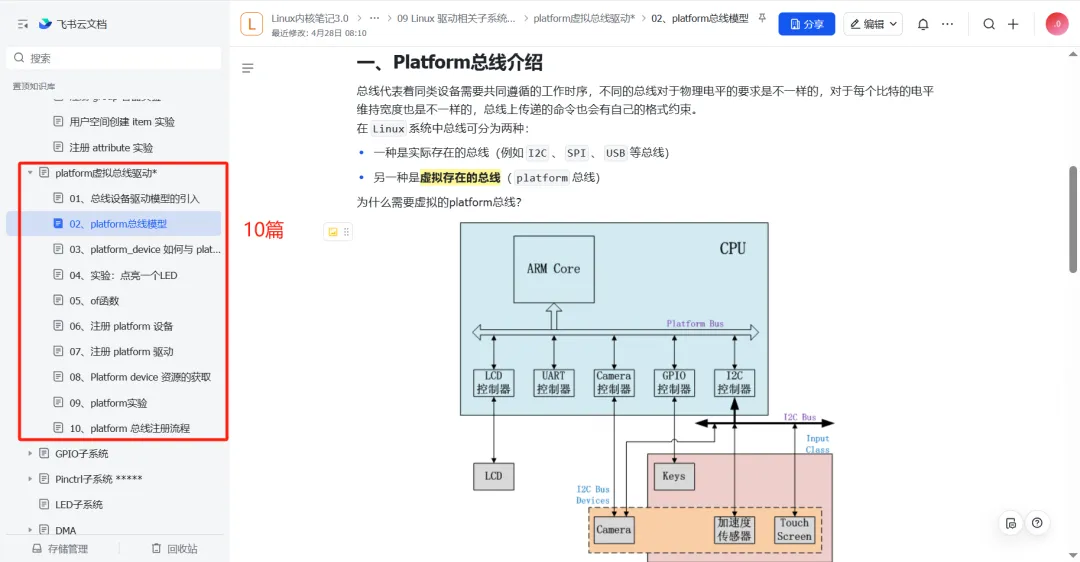

04 Platform虚拟总线驱动

核心解析：虚拟总线，用于将非物理总线（I2C、SPI）挂载的片上外设纳入设备模型，核心是“驱动与设备分离”：

- platform_device：描述设备本身（资源、名称），通常由设备树解析生成；

- platform_driver：描述设备操作逻辑（驱动函数、兼容性匹配）；

总线核心负责匹配二者并完成绑定。

学习目标：能编写platform_driver，理解其与platform_device的分离、匹配机制。

关键重要性：Linux驱动框架设计思想的典范，绝大多数片上外设（GPIO控制器、看门狗、ADC）都采用此模型，面试必问。

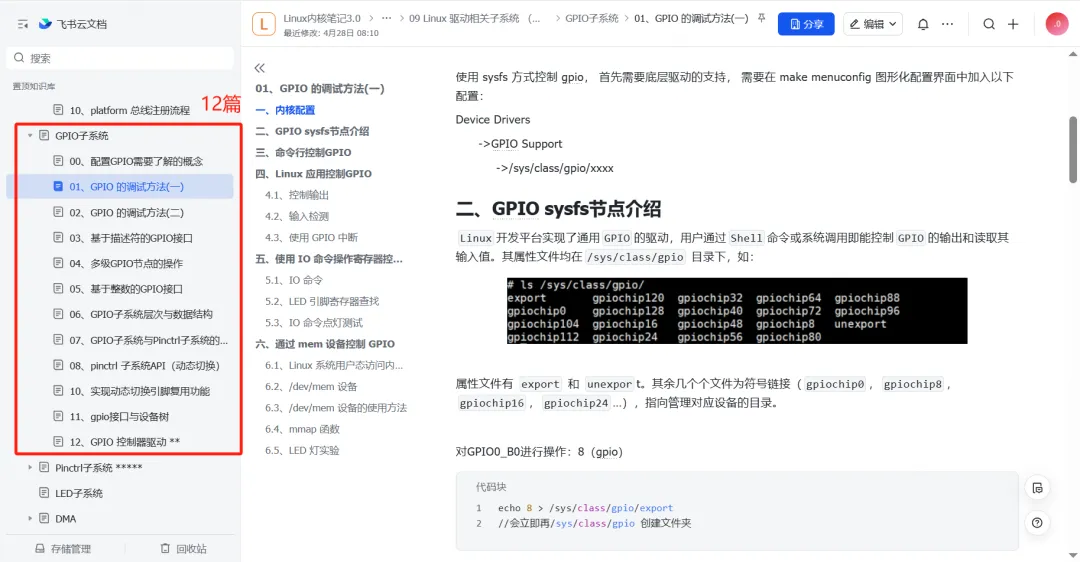

05 GPIO子系统

核心解析：内核提供的GPIO引脚统一控制接口，通过gpiod_get系列函数获取GPIO描述符，可实现引脚方向设置（输入/输出）、值读取/设置、中断配置。

学习目标：能用GPIO子系统API控制引脚，实现GPIO中断。

关键重要性：控制LED、按键、继电器等简单外设的标准方式，避免直接操作底层寄存器，保证代码可移植性。

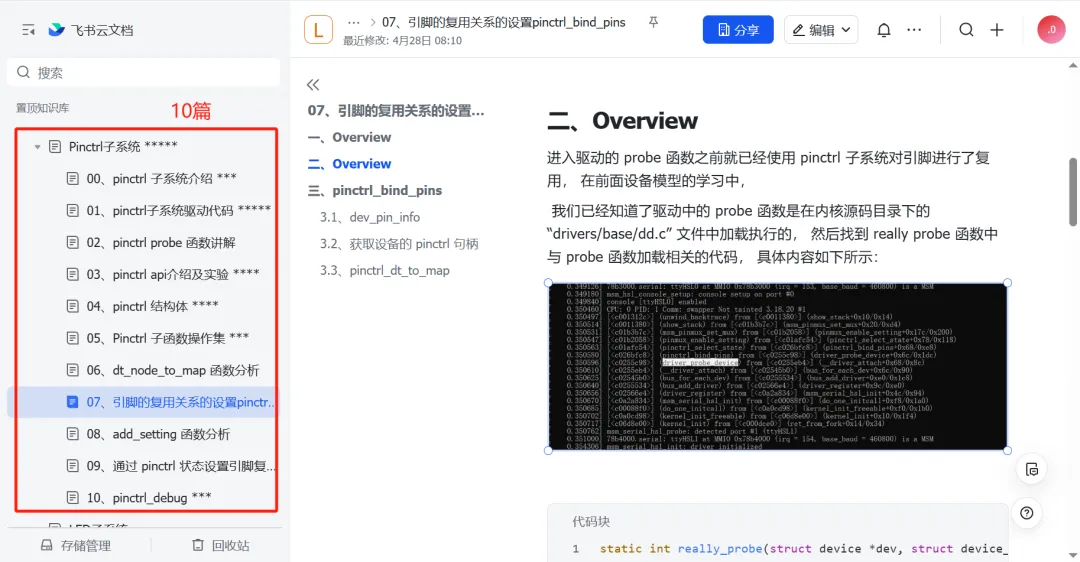

06 Pinctrl子系统

核心解析：现代SoC中，一个物理引脚可复用为多种功能（GPIO、UART_TX、I2C_SCL等），Pinctrl子系统负责管理引脚复用和电气属性（上拉/下拉、驱动强度）配置。

学习目标：理解引脚控制原理，能在设备树中配置引脚复用功能。

关键重要性：解决多功能引脚冲突，驱动开发中（如串口异常），优先排查Pinctrl配置。

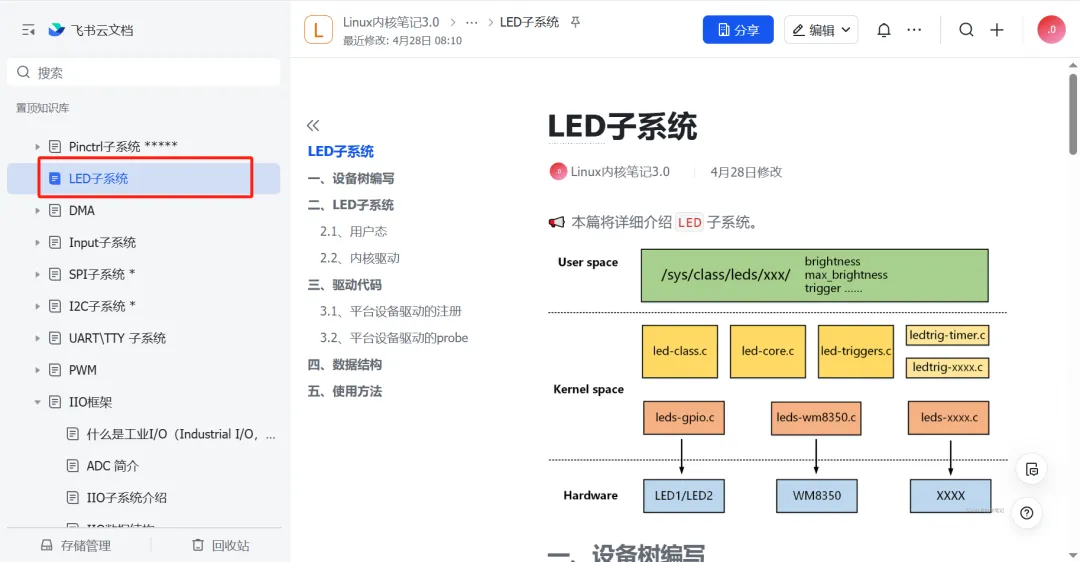

07 LED子系统

核心解析：内核标准化LED驱动框架，只需创建led_classdev结构体并注册，内核就会在/sys/class/leds/下生成控制接口，还内置丰富触发器（心跳、定时、磁盘活动等），可轻松实现LED闪烁模式。

学习目标：遵循LED子系统框架编写驱动，熟练使用各类触发器。

关键重要性：体现内核“不重复造轮子”理念，大幅简化LED驱动开发，实现统一控制。

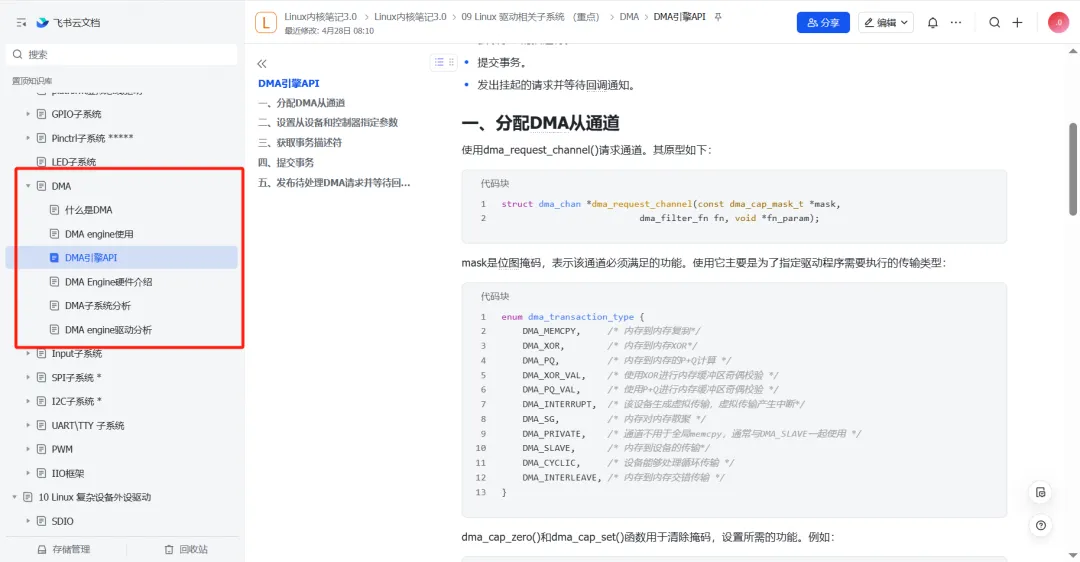

08 DMA

核心解析：直接内存访问，允许外设直接在内存与设备缓冲区之间传输数据，无需CPU持续参与，核心是使用内核DMA API（如dma_alloc_coherent分配一致性DMA内存）建立传输通道。

学习目标：理解DMA原理，掌握基础DMA API使用方法。

关键重要性：大数据量传输（网络数据包、音频流、图像）场景必备，能解放CPU、降低系统负载，是高性能驱动的核心技术。

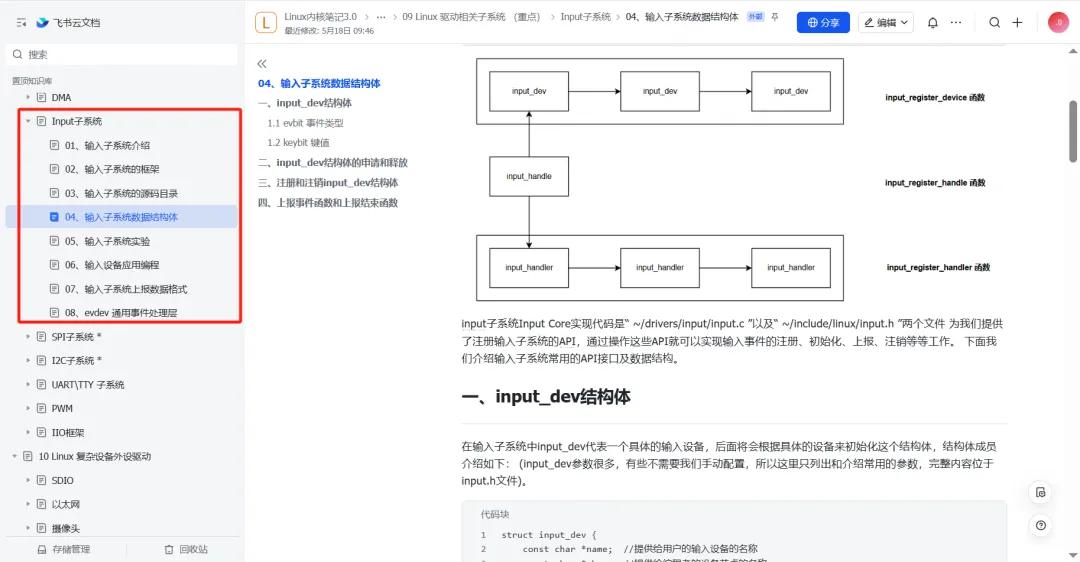

09 Input子系统

核心解析：所有输入设备（按键、键盘、鼠标、触摸屏）的统一驱动框架，核心是input_dev结构体——驱动需注册设备支持的事件类型（EV_KEY、EV_ABS等）和编码，通过input_event函数上报事件，子系统再分发给用户空间应用（如evdev）。

学习目标：能编写基于Input子系统的输入设备驱动（如按键驱动）。

关键重要性：为用户空间提供统一输入接口，简化应用开发，是输入设备驱动的标准方案。

10 I2C/SPI/UART子系统

核心解析：嵌入式最常用的3种串行通信总线，驱动模型各有侧重：

- I2C/SPI：均采用“控制器驱动（adapter）+设备驱动（client_driver）”分离模式，开发者主要编写从设备（传感器、RTC）驱动，通过i2c_driver/spi_driver与设备树匹配；

- UART：基于serial core层，重点是配置串口控制器、实现底层操作函数。

学习目标：能为I2C/SPI传感器（MPU6050、BMP280）编写驱动；理解UART驱动框架。

关键重要性：连接传感器、执行器、通信模块的核心，是嵌入式驱动开发中最常接触的总线。

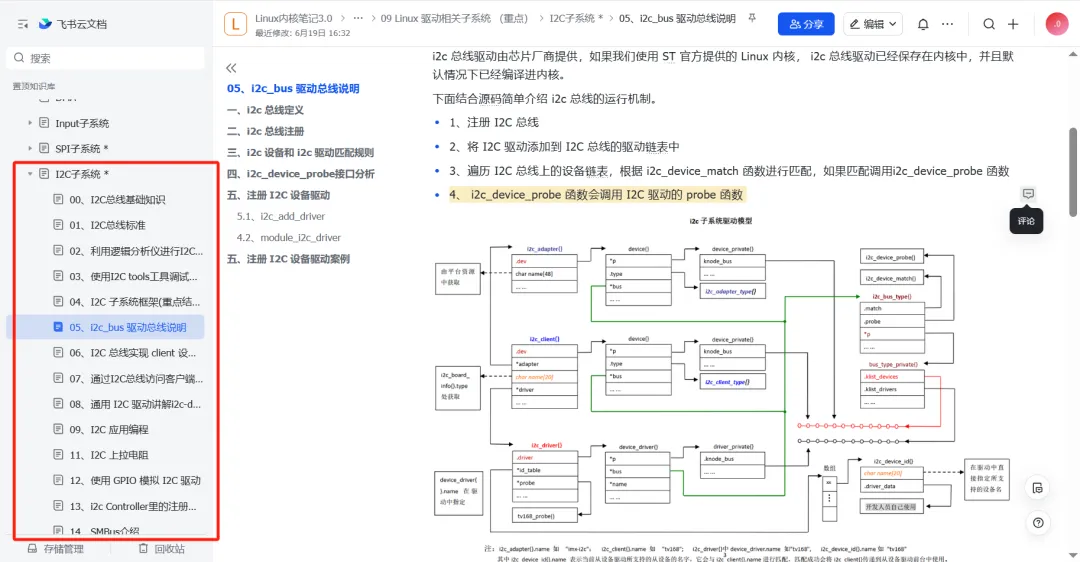

i2c:

spi:

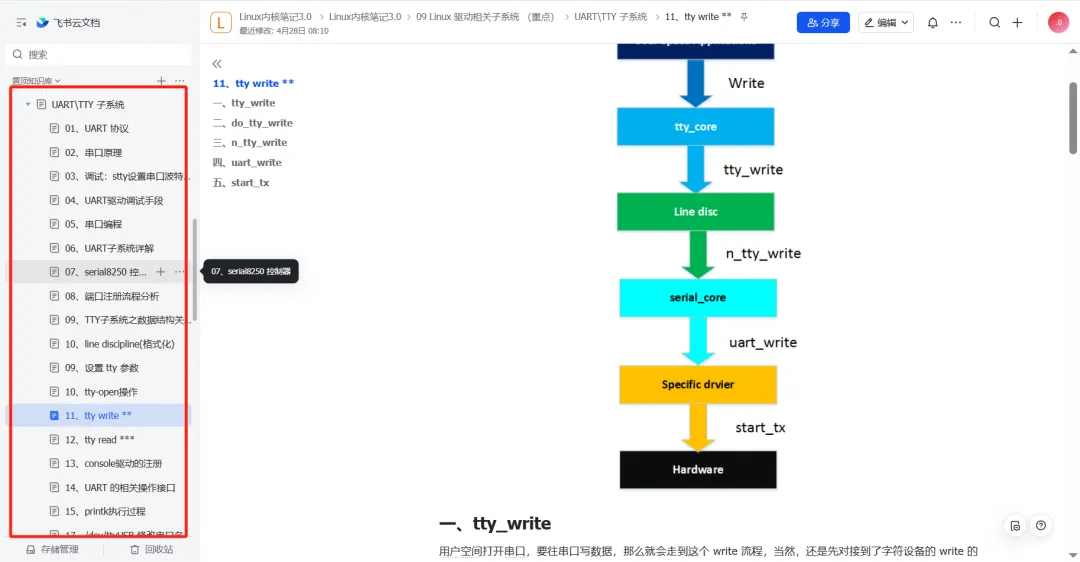

uart:

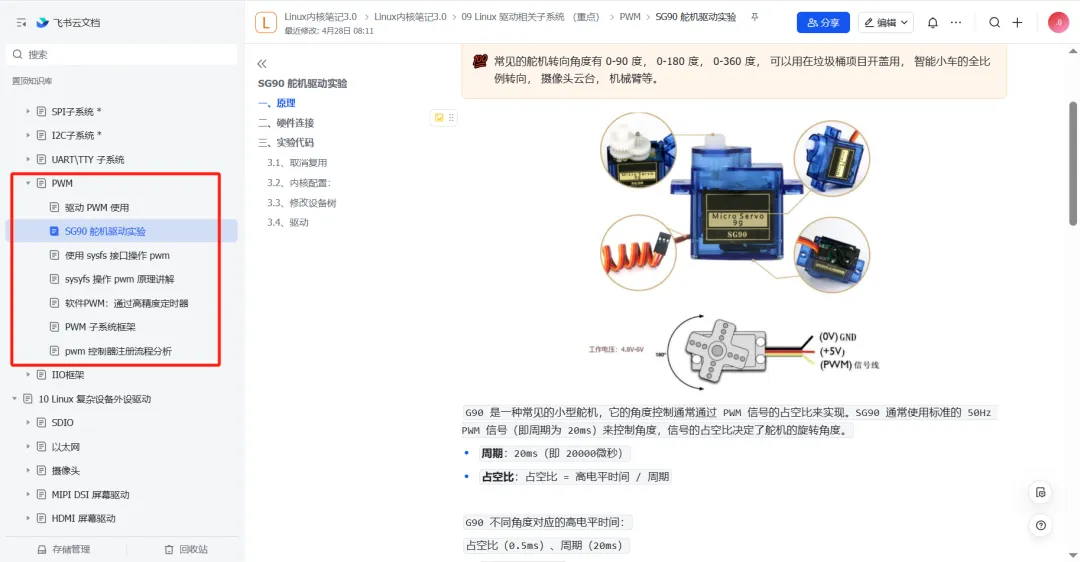

11 PWM/IIO

• 核心解析：两个专项子系统，适配不同场景需求：

  - PWM子系统：控制脉冲宽度调制信号，用于调节亮度、速度、位置等，需注册pwm_chip结构体并提供操作函数；

  - IIO子系统：工业I/O子系统，专为ADC、DAC、陀螺仪、光感等传感器设计，提供数据采集、校准、事件上报统一框架。

  学习目标：能使用两个子系统的API编写驱动或应用。

  关键重要性：PWM是电机控制、电源管理核心；IIO简化传感器驱动开发，提供标准化数据接口。

Iio:

3.3、复杂外设驱动（按方向选学）

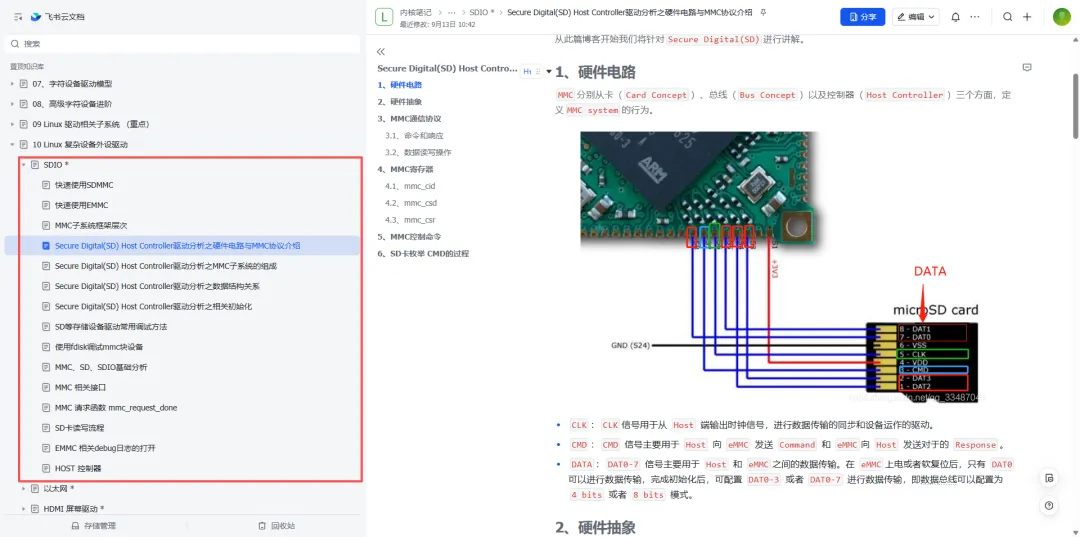

01 SDIO

• 详细描述：SDIO是在SD卡标准基础上扩展的接口，常用于连接Wi-Fi模块、4G模组等高速外设。驱动开发涉及SDIO协议栈、块设备读写和电源管理。

• 重要性：是移动设备、物联网设备实现无线通信的关键接口。

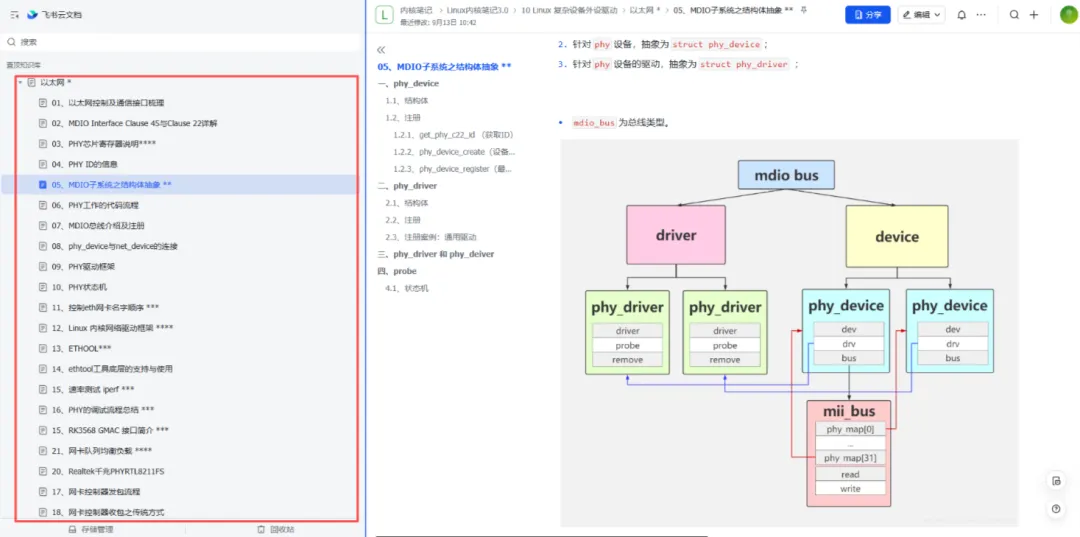

02 以太网

• 详细描述：围绕 net_device 结构体展开，负责实现网络数据包（sk_buff）的发送和接收。需要理解MAC驱动、PHY芯片的配置以及网络协议栈的接口。

• 重要性：工业设备、网络网关等有线网络连接的基石。

03 MIPI DSI 屏幕驱动

• 详细描述：基于DRM/KMS框架，为移动设备的高分辨率、低功耗屏幕编写驱动。涉及DSI协议、帧缓冲（framebuffer）设置和复杂的显示时序调优。

• 重要性：手机、平板、便携式设备显示驱动的核心技术。

04 HDMI 屏幕驱动

• 详细描述：同样基于DRM/KMS框架，负责高清多媒体接口的视频输出。需要掌握EDID解析、HDMI PHY配置和色彩空间管理。

• 重要性：电视、广告机、桌面设备等大屏显示输出的基础。

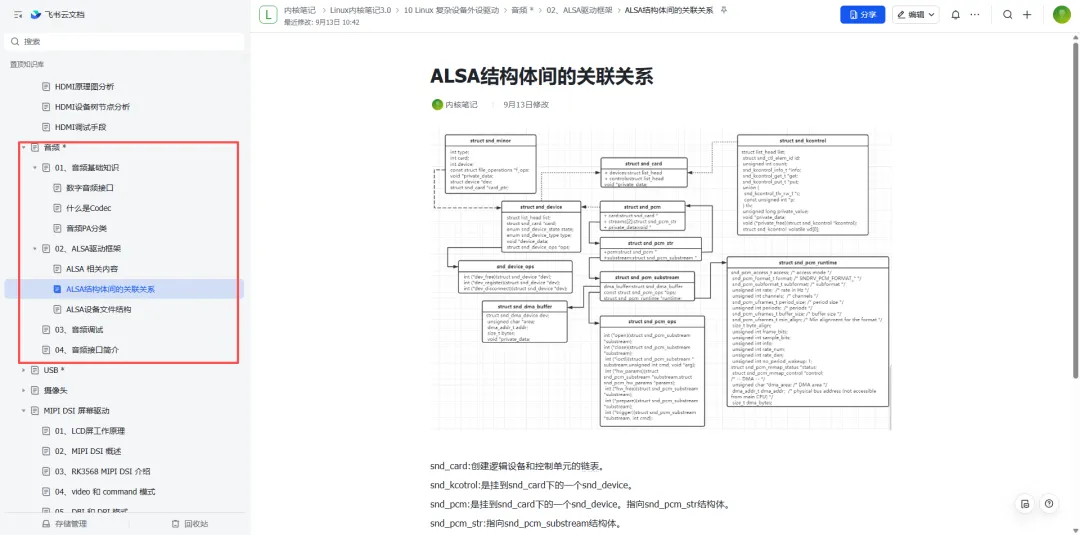

05 音频

• 详细描述：基于ALSA框架，驱动分为Platform、Codec、Machine等组件。核心是管理PCM数据流的DMA传输和控制音频通路、音量的Mixer。

• 重要性：智能音箱、录音设备、任何需要音频输入输出的设备的核心。

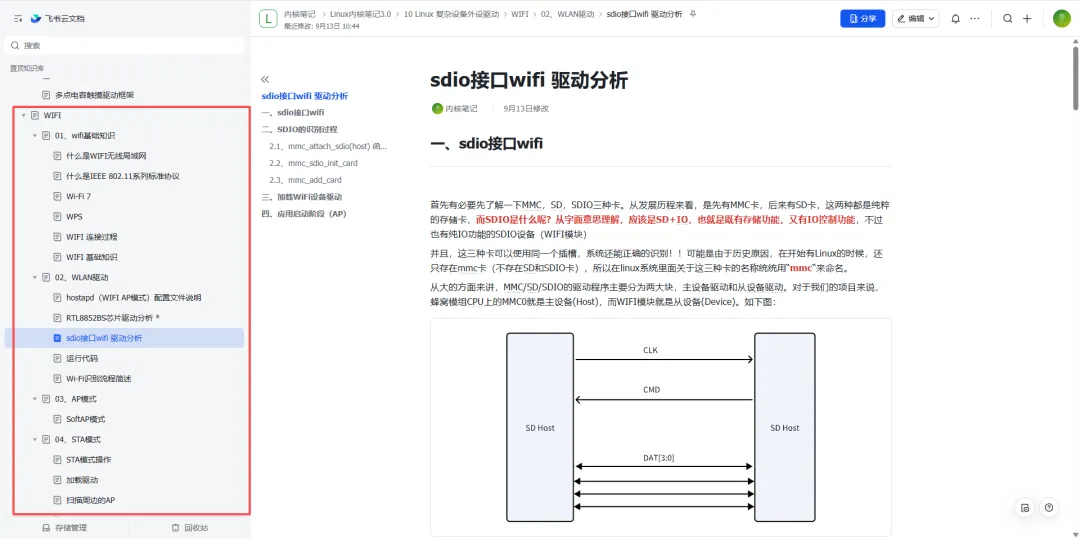

06 WIFI

• 必要性：无线网络（IEEE802.11协议、SoftAP/STA模式）。

• 详细描述：基于IEEE 802.11协议，驱动通过cfg80211和nl80211与用户空间的Wi-Fi管理工具通信。需要处理SDIO或USB接口的Wi-Fi芯片，并支持STA和AP模式。

• 重要性：物联网设备实现无线联网的刚需。

• 原因：物联网设备联网刚需，需掌握SDIO/USB

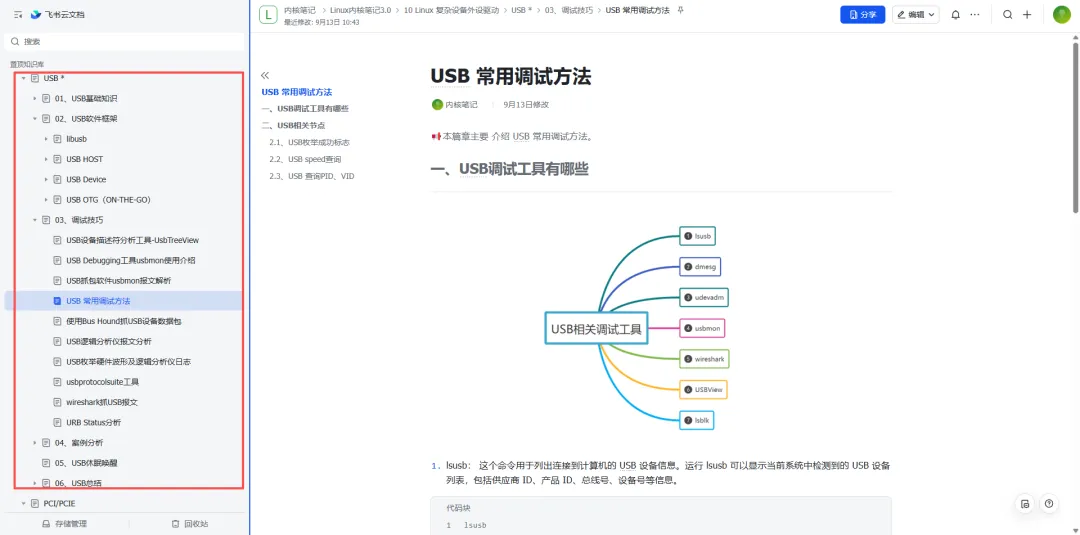

07 USB

• 详细描述：

• Host驱动：管理连接到本机的USB设备（如U盘、摄像头），核心是URB请求块。

• Gadget驱动：使设备本身作为一个USB从设备（如U盘、网卡）被主机识别。

• 重要性：最通用的外设扩展接口，应用极其广泛。

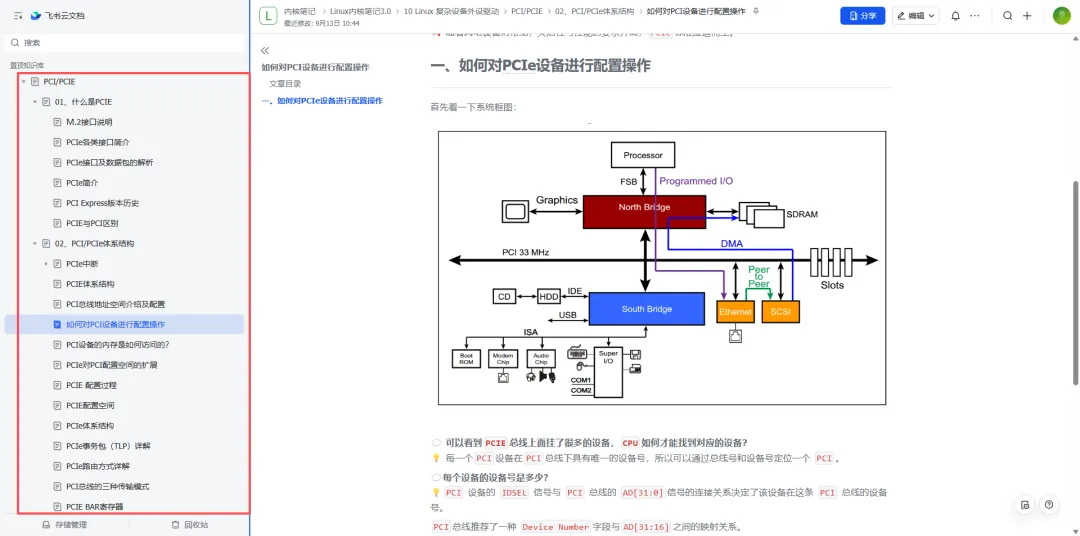

08 PCIE

• 详细描述：用于连接高速外设（如NVMe SSD、独立GPU）。驱动需要处理BAR空间映射、MSI/MSI-X中断和复杂的DMA操作。

• 重要性：服务器、高性能计算、边缘AI设备中实现高速数据交换的关键。
