iptables实现SNAT和DNAT，并对规则持久保存 原创

 如何利用Linux中iptables来实现SNAT和DNAT，以及如何保持规则的持久有效。

1. 实验准备

    准备四台虚拟主机，一台作为防火墙来实现NAT，两台作为内网主机，一台作为公网中的主机。由于笔者这边的网络问题，就使用10.0.0.0/24模拟企业内网ip，192.168.191.0/24模拟公网ip。

1.1 防火墙服务器端

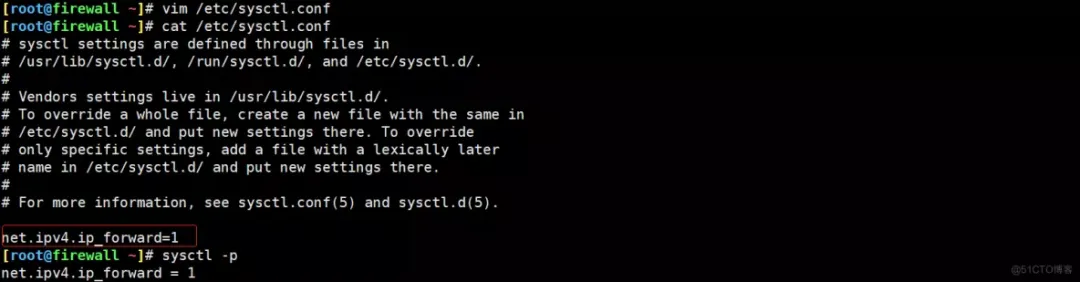

    要想实现内网和外网之间能进行访问等操作，需要开启ip_forward。打开/etc/sysctl.conf文件，在里面添加net.ipv4.ip_forward=1，保存后执行 sysctl -p 命令生效（如下图）。

为了实现地址转换，还需再添加一张网卡，并且添加的网卡设定为仅主机模式，此时，防火墙服务器的网卡就有两个，一个10.0.0.153负责连接内网，一个192.168.191.153负责连接外网，同时这两种都删除网关（如下图）。

1.2 内网主机端

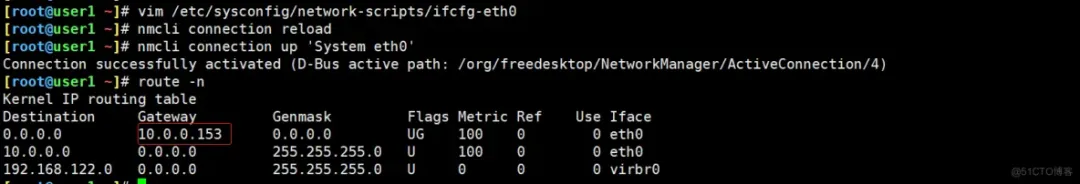

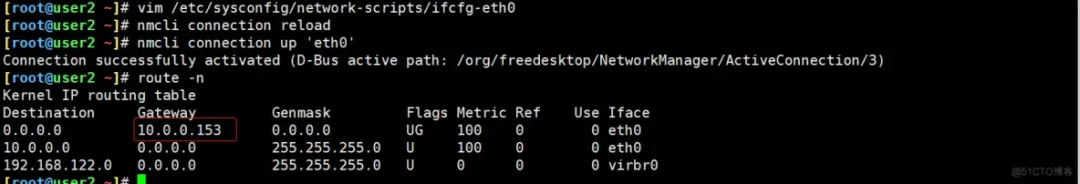

    两台主机分别取名user1和user2，需将网卡中网关指向防火墙内网ip，保存后，如果是CentOS7可直接执行 service network restart 命令生效，如果是8系列，需要重新加载网卡，然后再令网卡生效（如下图）。

1.3 公网主机端

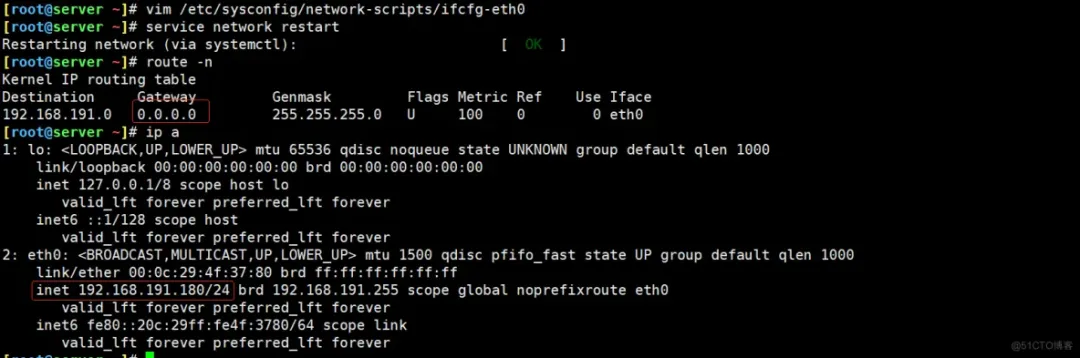

    公网主机取名server，将网卡改为仅主机模式，同时ip为192.168.191.180，并删除网关（如下图）。

1.4 准备阶段测试

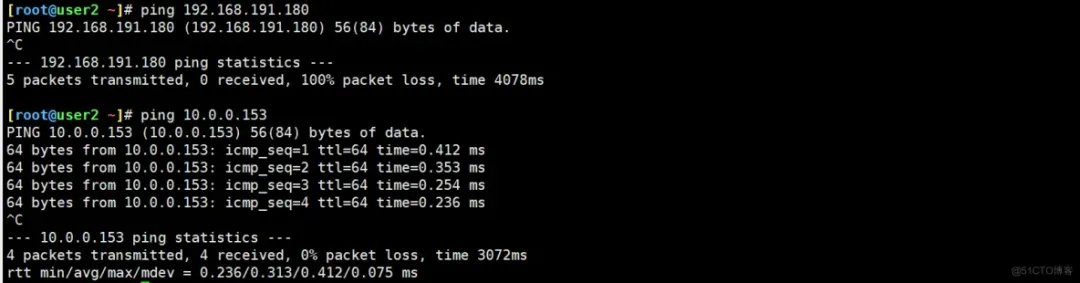

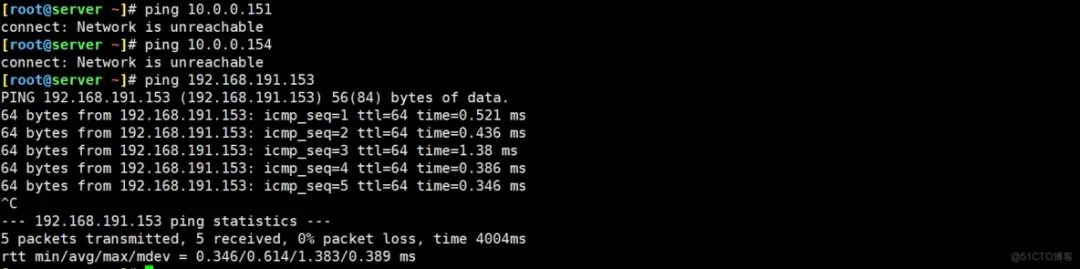

    现阶段，内网中的user1、user2和server是无法相关访问的，但是user1和user2可ping通防火墙的内网ip，server也可以ping通防火墙的公网ip（如下图）。

SNAT

    上一篇中，笔者有提到SNAT适合于内网访问外网，此篇，我们先利用iptables制定规则，模拟内网主机能访问外部网络，但是外部不能访问内网。

    在制定SNAT规则时，可以用到SNAT选项和MASQUERADE选项，其中前者要求的是固定的公网ip，在使用拨号网络等动态公网ip情况下，SNAT无法使用。而MASQUERADE选项都适合，所以我们在这里可以省略掉SNAT选项，直接使用MASQUERADE。

    防火墙服务器清除已有的规则，执行

iptables -t nat -A POSTROUTING  -s 10.0.0.0/24 -j SNAT --to 180.15.16.17

iptables -t nat -A POSTROUTING -s 10.0.0.0/24 ! -d 10.0.0.0/24 -j MASQUERADE 命令，即只要是内网来的，目标地址是非内网的，就进行地址转换，执行 iptables -vnL -t nat 命令可查看NAT规则（如下图）。

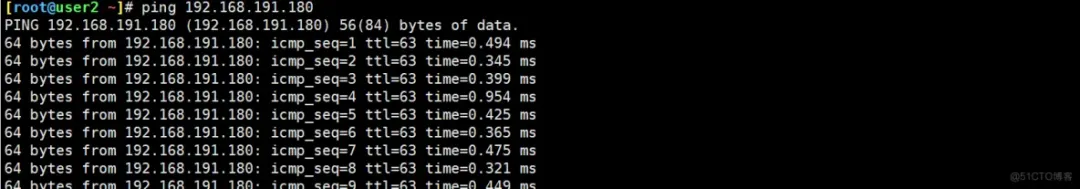

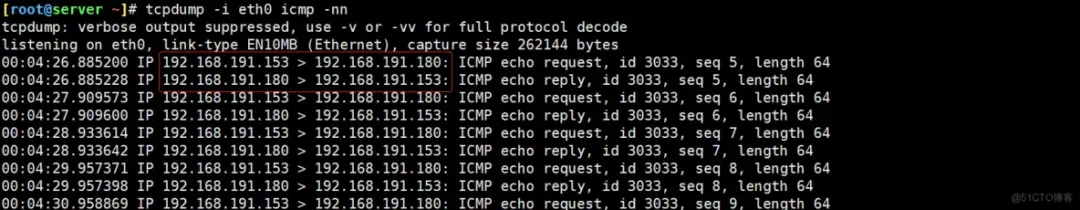

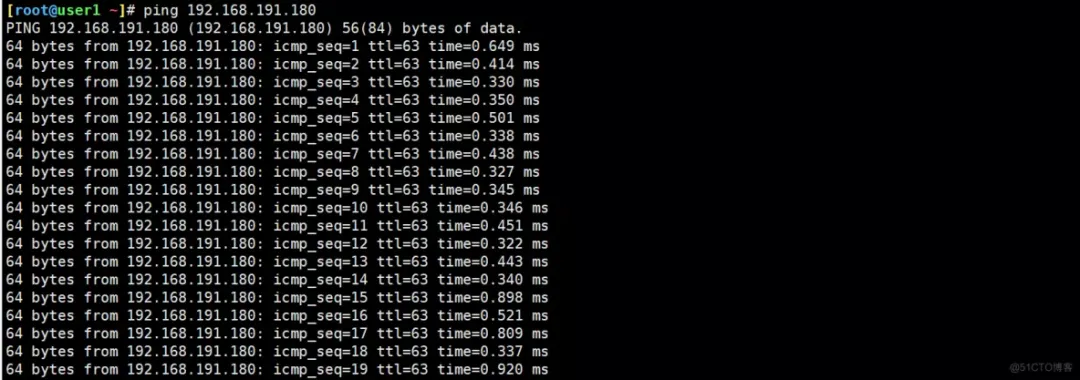

此时，user1和user2去ping公网中server，已经可以ping通，公网中的server去抓包，显示的来源是192.168.191.153，即防火墙的公网ip，已经对地址进行了转换（如下图）。

由于没有路由，此时公网中的server是无法ping通内网中的主机（如下图）。

1. DNAT

    要想让内网的某些服务也能被外网访问，需要用到DNAT，即目标地址转换。DNAT的格式为iptables -t nat -A PREROUTING -d ExtIP -p tcp|udp --dport PORT -j DNAT --to-destination InterSeverIP[:PORT]，意思是，当公网中的用户访问某一个公网地址的某一个端口时，就转发到内网中的某个服务器端口上去。这里要注意的是这里的ExtIP公网地址必须是专线的固定地址，如果是拨号网络之类会变动的则无法实现。

    假设现在内网中的user1主机也是一个web服务器，在防火墙服务器未制定DNAT规则前，防火墙服务器可以访问user1的网页内容，而server是无法通过防火墙公网ip查看内容的（如下图）。

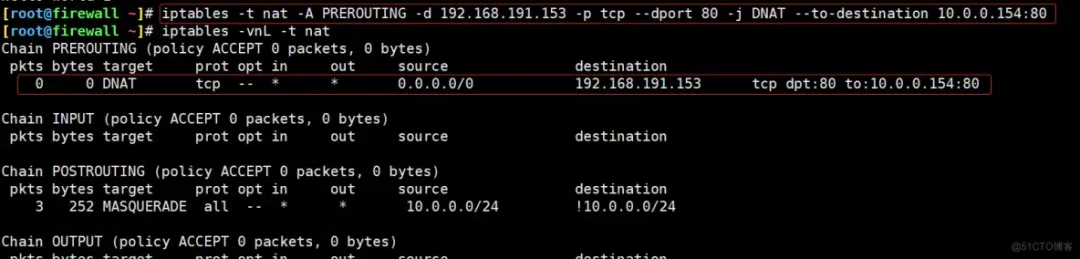

此时，防火墙服务器端执行 iptables -t nat -A PREROUTING -d 192.168.191.153 -p tcp --dport 80 -j DNAT --to-destination 10.0.0.154:80 命令，即只要是指向服务器公网ip的80端口请求，就自动转发到内网user1的80端口上去，此处因为端口相同，也可将内网服务器ip后的端口省略（如下图）。

  server再去执行 curl 192.168.191.153 命令时，访问的就是内网user1的网页内容（如下图）。

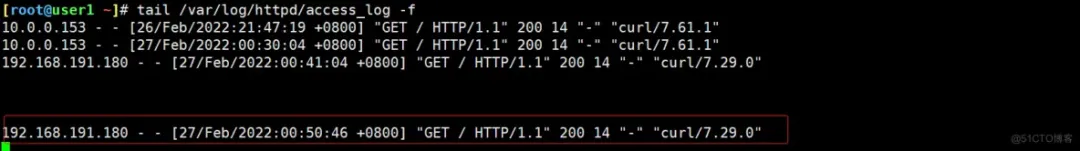

此时，user1去查看日志，看到的访问来源是源地址，即server的ip（如下图）。

1. 保持规则持久有效

    由于使用iptables指定的规则在重启后会自动消失，要想实现规则持久有效，方法有三种：第一种是将规则保存到指定目录下的文件中，下次开机时执行命令读取规则重新获取；第二种是修改配置文件，实现开机自启动加载；第三种是下载iptables-services服务，利用该服务来实现。第三种方法需要下服务，对于企业服务器来说，多种服务也就多种压力，笔者这里就不演示了，主要看下前两种方法，相对也比较简单。

4.1 读取文件

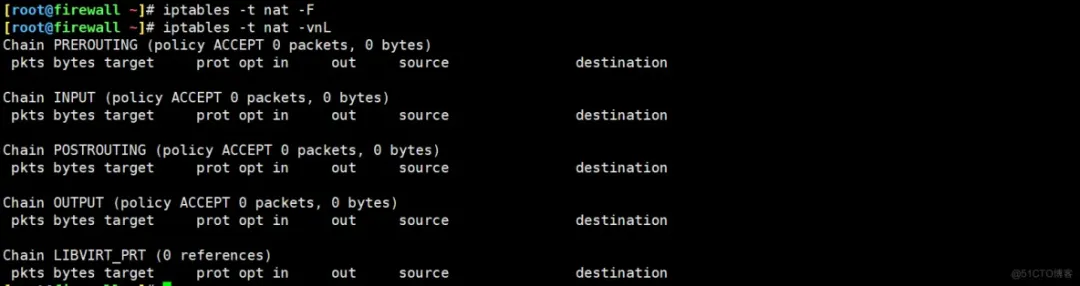

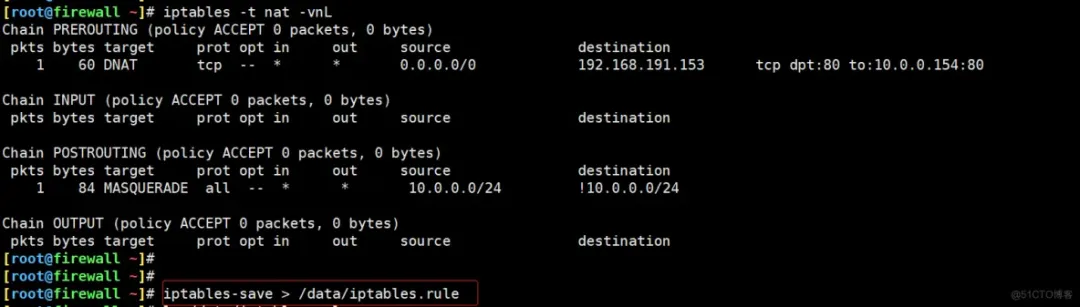

    刚好以上实验留下了两条规则，笔者这边就直接拿来做演示。执行 iptables-save > /data/iptables.rule 命令，将规则保存到/data/iptables.rule文件中后清除掉所有NAT规则，此时NAT表中是没有规则记录的（如下图）。

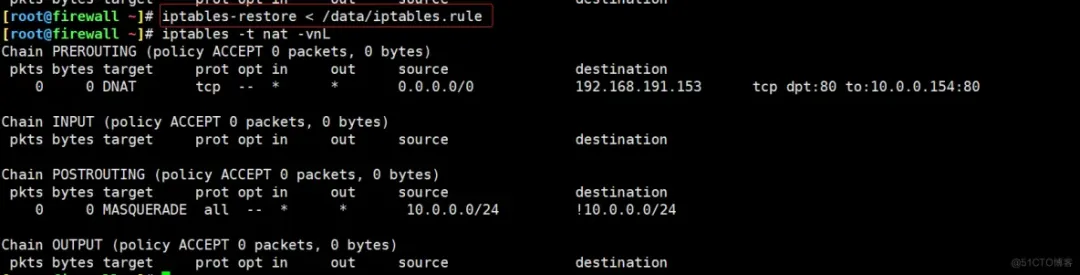

执行 iptables-restore < /data/iptables.rule 命令，即从/data/iptables.rule文件中恢复iptables规则，发现规则又回来了（如下图）。

4.2 修改配置文件

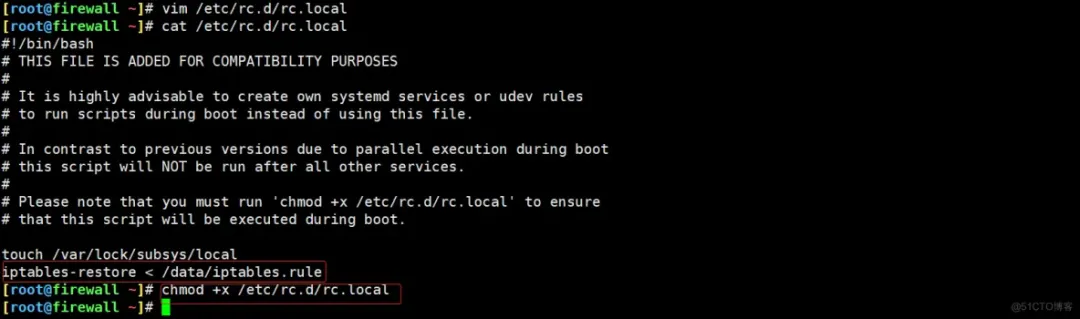

    第二种方法就是修改/etc/rc.d/rc.local配置文件，打开配置文件，在里面添加iptables-restore < /data/iptables.rule一行，保存后执行 chmod +x /etc/rc.d/rc.local 命令给予执行权限，也就是将第一种方法的手动执行改为了系统开机自动执行（如下图）。

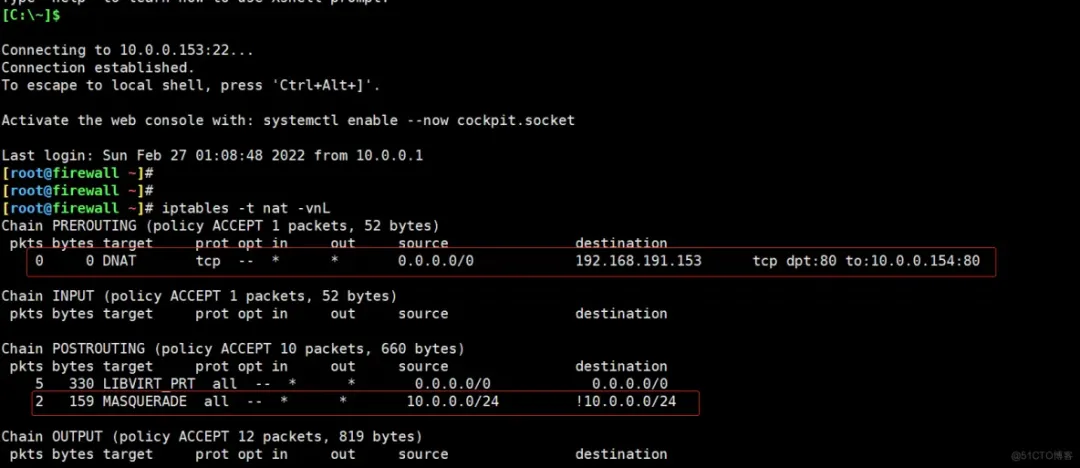

  重启主机后，原来的规则也自动加载进来了（如下图）。
