本文将从Linux分层架构、内核五大核心子系统、设备树（Device Tree）以及U-Boot引导加载程序四个维度，全面解析嵌入式Linux系统的组成与工作原理，内容基于Arm Limited 的嵌入式Linux技术讲义整理，适用于嵌入式开发工程师、Linux内核学习者参考。

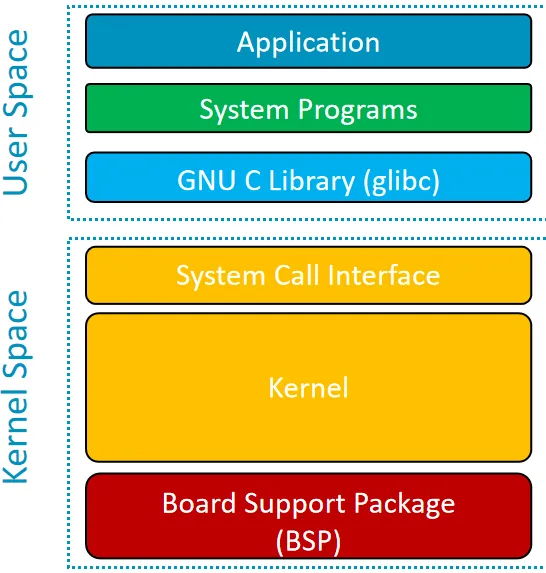

一、Linux核心架构：用户空间与内核空间的分层设计

1.1 用户空间：上层应用与交互接口

• 应用程序（Application）：实现嵌入式系统的业务功能，是面向终端用户的核心软件；

• 系统程序（System Programs）：为用户提供访问操作系统服务的友好工具，是操作内核的基础载体；

• GNU C库（glibc）：作为用户空间与内核空间的中间接口，封装了系统调用，为上层应用提供标准的C语言API，避免应用直接操作内核，降低开发复杂度。

1.2 内核空间：系统核心与硬件适配

• 内核：硬件无关的操作系统代码，实现进程调度、内存管理等通用服务，所有硬件平台的通用逻辑均在此实现；

• 板级支持包（BSP）：硬件相关的操作系统代码，针对具体的硬件平台（如特定的Arm开发板）实现上下文切换、硬件驱动等专属功能，是内核适配不同硬件的关键。

1.3 系统调用接口：跨层级的通信桥梁

二、Linux内核的五大核心子系统

2.1 进程调度器（Process Scheduler）

• 支持进程创建自身副本，实现进程的衍生；

• 实现CPU调度策略（如分时调度、实时调度）和上下文切换，保证多进程有序执行；

• 接收、中断并将信号路由至对应内核子系统，向用户进程发送信号；

• 管理硬件定时器，进程结束时清理其占用的系统资源；

• 支持可加载内核模块，实现内核功能的动态扩展。

• 在中断处理上，进程调度器区分快速中断请求（FIQ） 和标准中断请求（IRQ），FIQ优先级更高，可中断IRQ的处理，反之则不行，满足不同场景的中断响应需求。其对外接口分为面向用户空间的系统调用（如fork()创建进程）和面向内核空间的内部接口（如create_module()创建模块）。

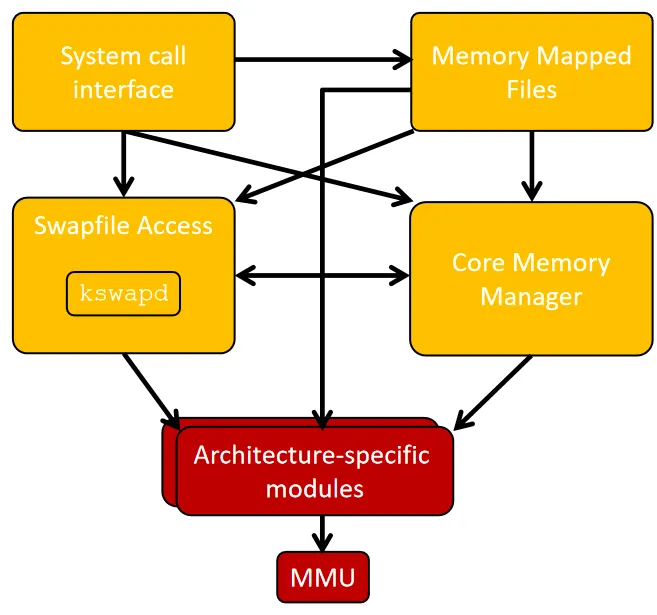

2.2 内存管理器（Memory Manager）

• 核心职责：支持大地址空间（用户进程可引用超出物理内存的虚拟地址）、进程内存隔离保护、内存映射（将文件映射至虚拟内存）、物理内存公平分配、进程间共享内存；

• 硬件依赖：基于内存管理单元（MMU） 实现虚拟地址到物理地址的映射，这是Linux系统的常规硬件要求，MMU可让进程在物理内存中移动时保持虚拟地址不变，也支持多进程共享物理内存；

• 对外接口：面向用户空间提供malloc()/free()、mmap()等系统调用，面向内核空间提供kmalloc()/kfree()、get_free_page()等内部接口，分别满足用户进程和内核的内存操作需求。

2.3 虚拟文件系统（Virtual File System, VFS）

• 核心职责：支持多硬件设备、多逻辑文件系统（如ext2、FAT、NFS）、多可执行文件格式（如ELF、a.out）；保证文件访问的高性能、数据安全性和访问权限控制（如用户配额、权限校验）；

• 核心数据结构：i-node（索引节点），存储文件除名称和数据外的所有信息（如大小、权限、时间戳、物理存储位置），每个文件对应唯一的i-node编号，Linux通过i-node编号访问文件，隐藏了不同逻辑文件系统的实现细节；

• 核心接口：分为i-node接口（如create()、lookup()、mkdir()，处理文件系统级操作）和文件接口（如open()、read()、write()，处理文件的读写操作），均遵循POSIX标准；

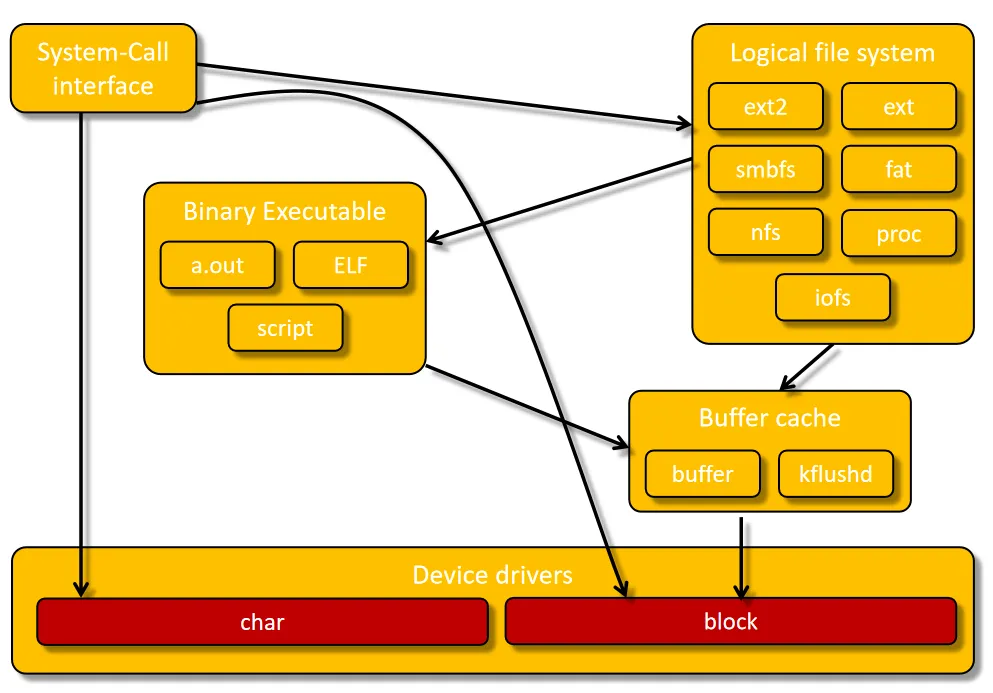

• 架构组成：包含系统调用接口、逻辑文件系统、缓冲区缓存、二进制可执行文件解析模块、设备驱动，其中缓冲区缓存（Buffer cache） 通过数据缓存提升存储介质的访问性能，kflushd守护进程负责缓存与物理设备的同步；

• 设备抽象：将硬件设备分为字符设备（如串口，顺序访问）和块设备（如硬盘，随机块访问），每个设备对应一个设备文件，用户通过操作设备文件实现对硬件的控制，设备驱动则是文件接口的硬件特定实现。

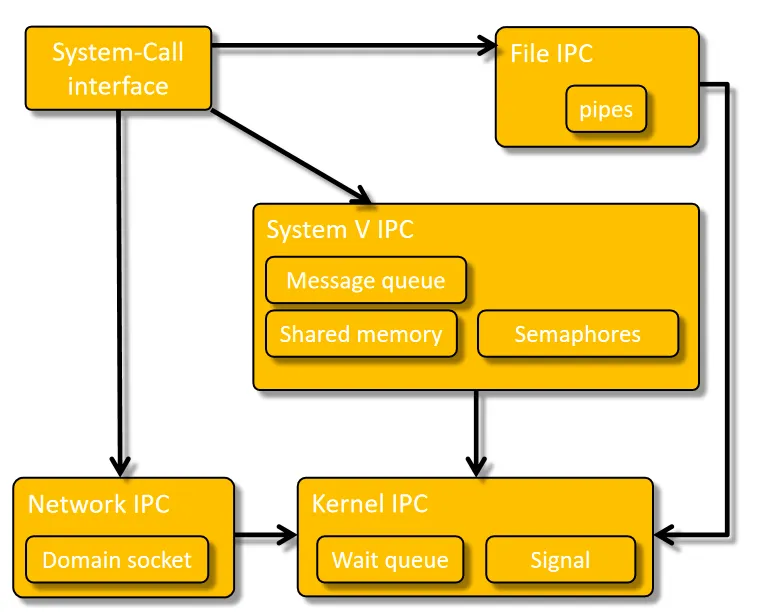

2.4 进程间通信（Inter-process Communication, IPC）

• 文件IPC：管道（Pipes），适用于父子进程间的单向数据传输；

• System V IPC：消息队列、共享内存、信号量，适用于同一主机内的进程通信，其中共享内存是效率最高的IPC方式；

• 内核IPC：等待队列、信号（Signal），主要用于进程间的同步和事件通知；

• 网络IPC：域套接字（Domain Socket），适用于同一主机内不同进程的全双工通信，接口与网络套接字一致。

• 所有IPC机制均通过系统调用接口向用户空间提供服务，让进程无需关注底层实现，直接调用标准API即可完成通信。

2.5 网络子系统（Network）

• 硬件无关代码：实现各类网络协议（如TCP/IP、UDP），是所有网络硬件的通用协议逻辑；

• 硬件相关代码：实现具体网络网卡的驱动程序，适配不同的网络硬件。

三、设备树（Device Tree）：硬件描述的标准化方案

3.1 设备树的核心优势

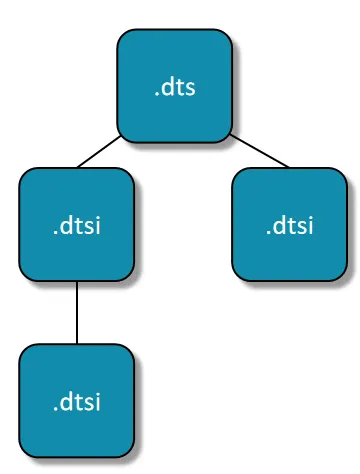

3.2 设备树的文件体系与编译

.dts文件：板级硬件定义文件，针对具体的开发板编写，描述该板的硬件资源；

.dtsi文件：通用硬件头文件，可被多个.dts文件包含，描述SoC或通用硬件模块的信息，实现代码复用。

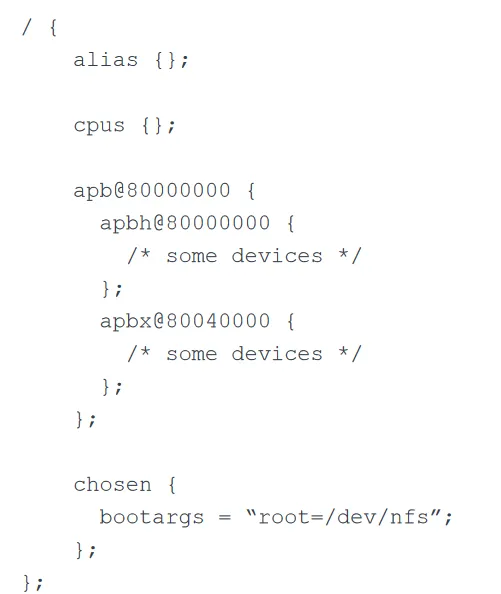

3.3 设备树的语法与核心结构

节点定义：节点格式为node@地址，可添加标签（如node0: node@0），方便其他节点引用；

属性定义：每个节点包含若干属性，格式为属性名 = 属性值，属性值支持字符串、字节序列、32位整数序列，也可包含空属性；

节点引用：通过&节点标签引用其他节点，实现节点间的关联；

核心顶层节点：根节点下包含cpus（描述CPU信息）、memory（定义RAM的位置和大小）、chosen（向内核传递启动参数，如内核命令行）、aliases（定义节点快捷方式），以及总线、板载设备等节点。

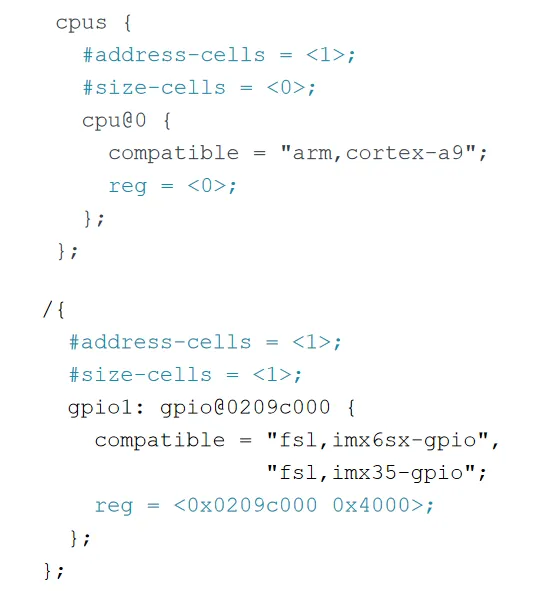

3.4 设备树的地址编址规则

reg = <地址1 长度1 地址2 长度2 ...>：列出节点的地址集，每个地址集由起始地址和长度组成；
