Linux 网络子系统源码剖析(十):流量控制(QoS)源码解析

/**

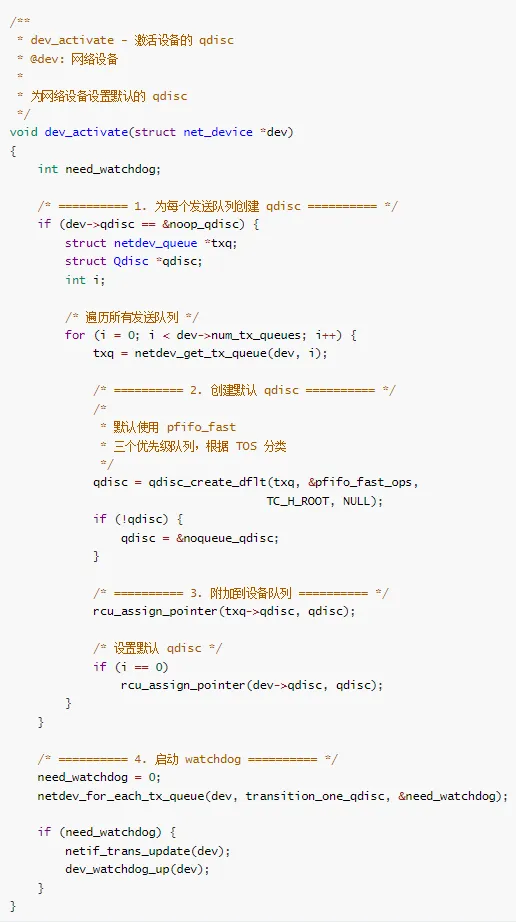

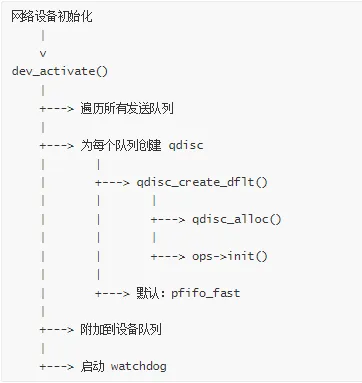

* pfifo_fast 结构
*
* 三个优先级队列
* band 0: 最高优先级（交互式流量）
* band 1: 中等优先级（普通流量）
* band 2: 最低优先级（批量传输）
*/
struct  pfifo_fast_priv {
struct  skb_array  q[PFIFO_FAST_BANDS];  /* 三个队列 */
};
#define PFIFO_FAST_BANDS 3
/**
* 优先级映射表
*
* 根据 skb->priority 映射到 band
*/
static  const  u8  prio2band[TC_PRIO_MAX+1] = {
1, 2, 2, 2, 1, 2, 0, 0,  /* 0-7 */
1, 1, 1, 1, 1, 1, 1, 1/* 8-15 */
};
/*
* 优先级说明：
* TC_PRIO_BESTEFFORT (0)     -> band 1 (中等)
* TC_PRIO_FILLER (1)          -> band 2 (低)
* TC_PRIO_BULK (2)            -> band 2 (低)
* TC_PRIO_INTERACTIVE_BULK(4) -> band 1 (中等)
* TC_PRIO_INTERACTIVE (6)     -> band 0 (高)
* TC_PRIO_CONTROL (7)         -> band 0 (高)
*/
/**

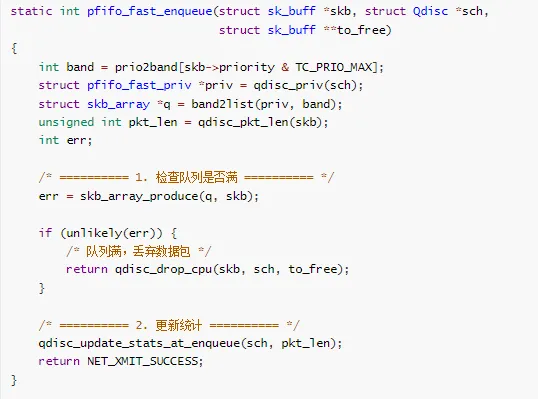

* pfifo_fast_enqueue - 入队
* @skb: 数据包
* @sch: qdisc
* @to_free: 释放列表
*
* 根据 TOS 将数据包放入不同优先级队列
*/
/**

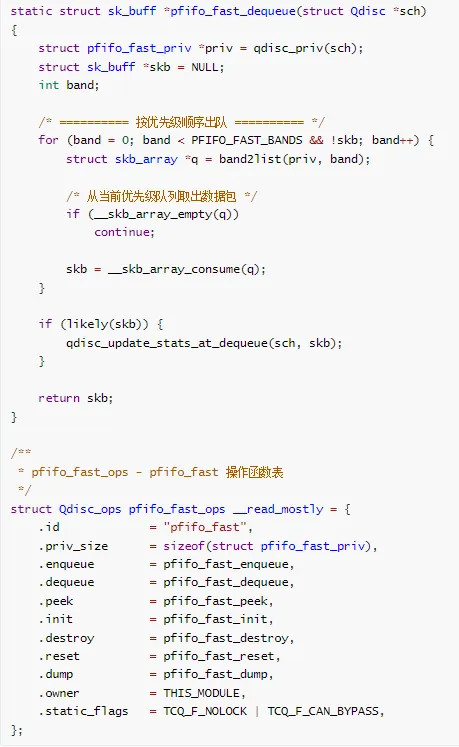

* pfifo_fast_dequeue - 出队
* @sch: qdisc
*
* 按优先级从队列取出数据包
*/

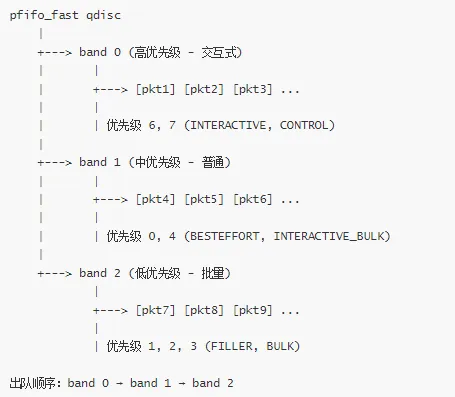

pfifo_fast 结构图：

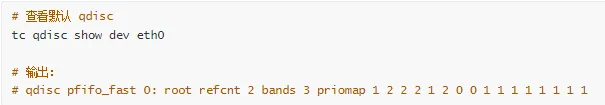

使用示例：

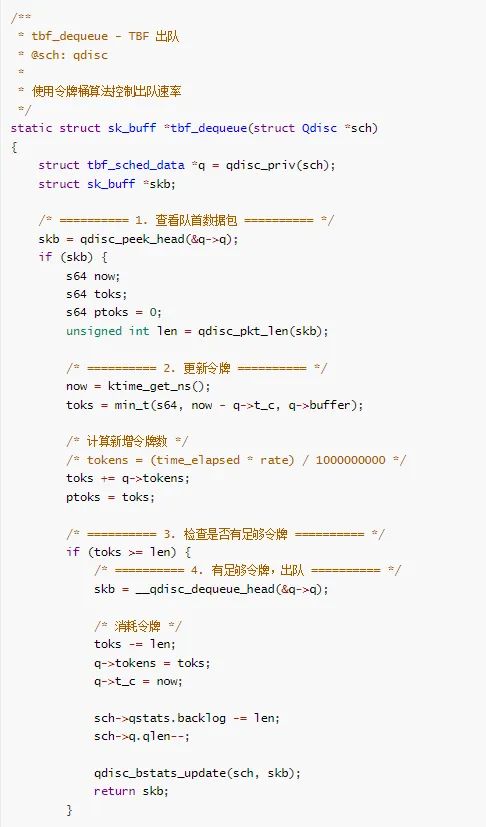

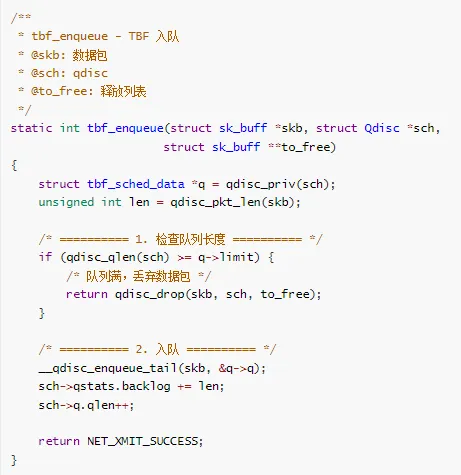

TBF (Token Bucket Filter)

TBF 使用令牌桶算法进行流量整形，限制流量速率。

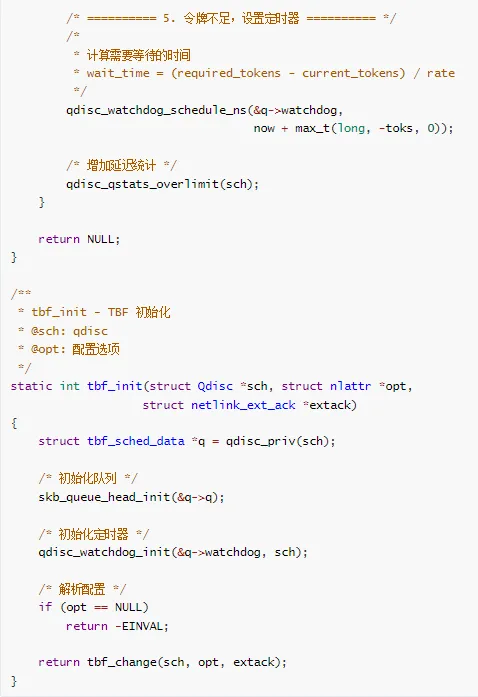

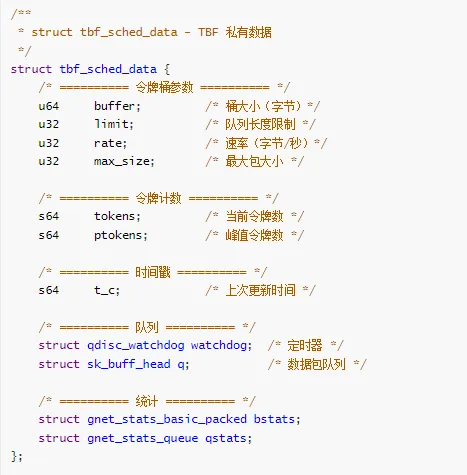

源码位置：net/sched/sch_tbf.c

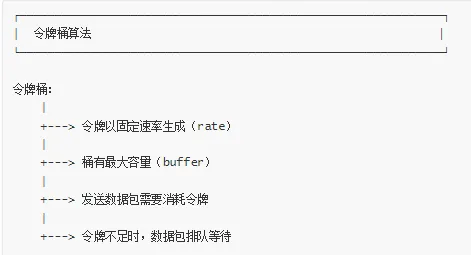

令牌桶算法原理：

时间轴示例：
t0: tokens = 0, 生成令牌
t1: tokens = 1000, 发送 500 字节包，tokens = 500
t2: tokens = 1500, 发送 1000 字节包，tokens = 500
t3: tokens = 1500, 发送 2000 字节包，令牌不足，等待
令牌生成速率 = rate (字节/秒)
桶容量 = buffer (字节)
允许突发 = buffer (字节)

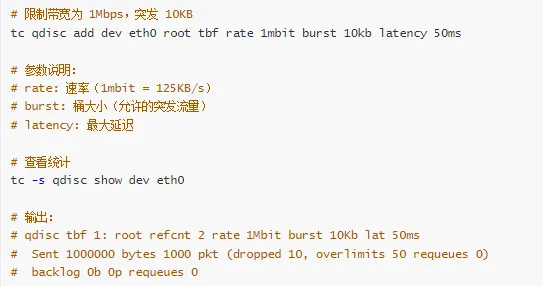

TBF 配置示例：

HTB (Hierarchical Token Bucket)

HTB 是最常用的分层流量控制 qdisc，支持带宽保证和借用。

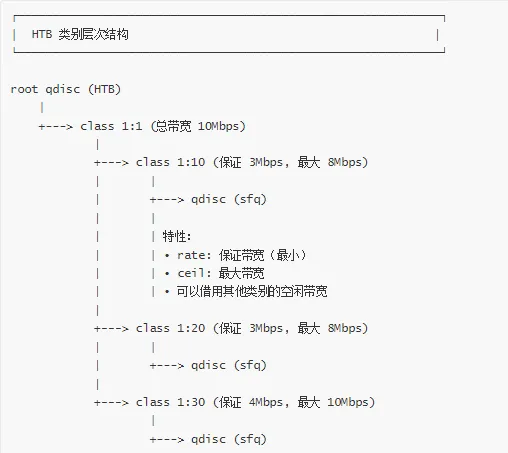

核心概念：

关键特性：
1. 保证带宽（rate）：每个类别的最小带宽
2. 最大带宽（ceil）：每个类别的最大带宽
3. 带宽借用：空闲时可以借用其他类别的带宽
4. 优先级（prio）：决定借用顺序

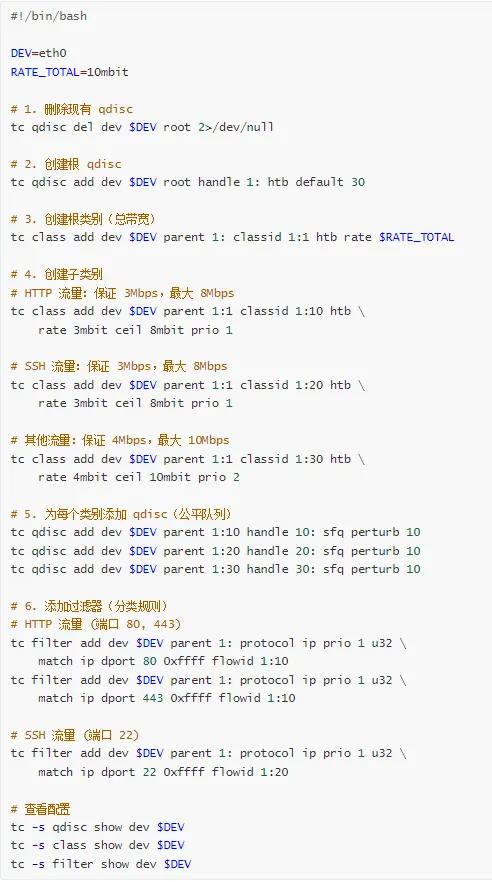

HTB 配置示例：

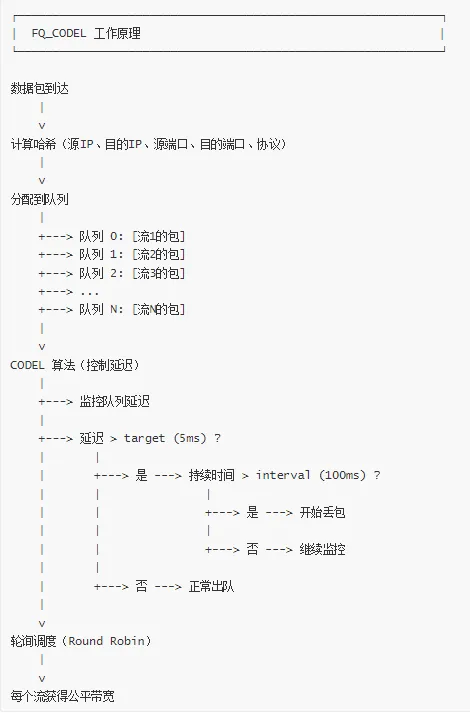

FQ_CODEL (Fair Queue Controlled Delay)

FQ_CODEL 结合了公平队列和主动队列管理，是现代 Linux 推荐的 qdisc。

核心特性：

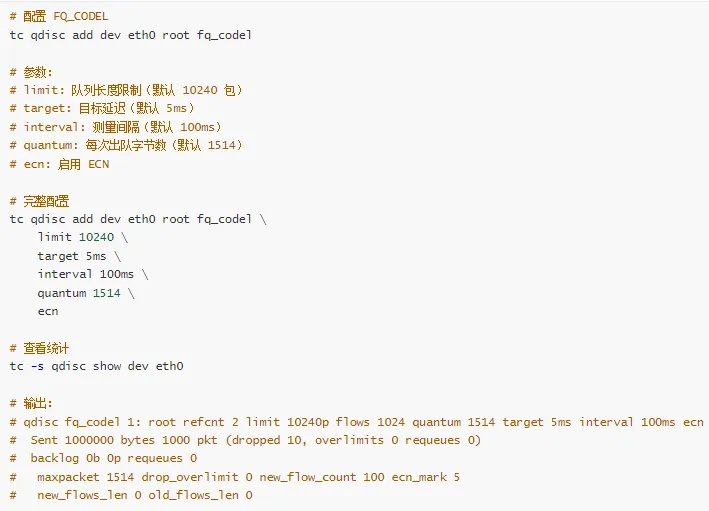

FQ_CODEL 配置示例：

🎯 流量分类器

分类器用于将数据包分类到不同的类别或队列。

u32 分类器

u32 是最常用的分类器，支持基于 IP 头字段的匹配。

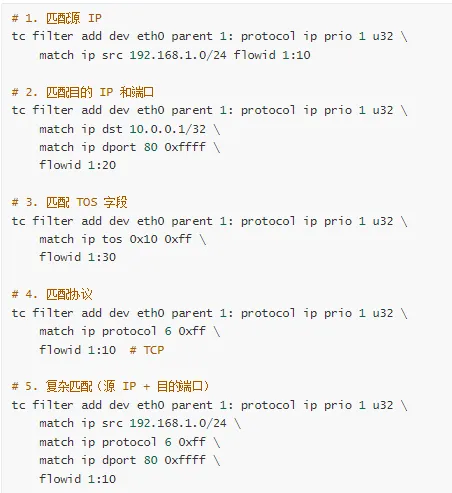

匹配规则示例：

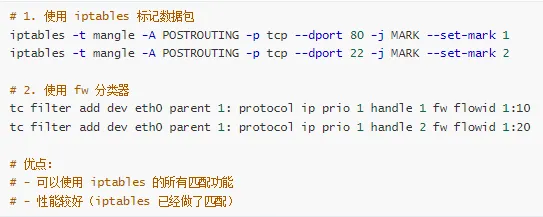

fw 分类器

fw 分类器使用 iptables 的 mark 进行分类。

配置示例：

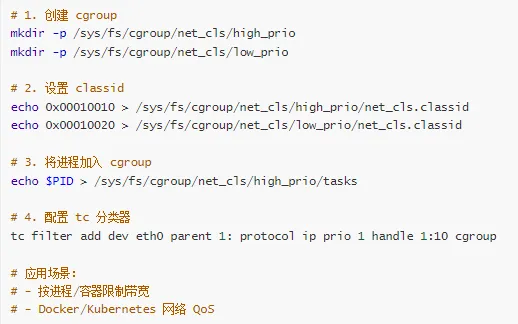

cgroup 分类器

cgroup 分类器根据进程所属的 cgroup 进行分类。

💡 实战案例

案例 1：多用户带宽分配

需求：

• 总带宽 10Mbps

• 用户 A：保证 3Mbps，最大 6Mbps

• 用户 B：保证 3Mbps，最大 6Mbps

• 用户 C：保证 4Mbps，最大 10Mbps

#!/bin/bash
DEV=eth0
TOTAL=10mbit
USER_A_IP=192.168.1.10
USER_B_IP=192.168.1.20
USER_C_IP=192.168.1.30
# 1. 删除现有 qdisc
tc qdisc del dev $DEV root 2>/dev/null
# 2. 创建 HTB qdisc
tc qdisc add dev $DEV root handle 1: htb default 30
# 3. 创建根类别
tc class add dev $DEV parent 1: classid 1:1 htb rate $TOTAL
# 4. 创建用户类别
# 用户 A
tc class add dev $DEV parent 1:1 classid 1:10 htb \
    rate 3mbit ceil 6mbit prio 1
tc qdisc add dev $DEV parent 1:10 handle 10: sfq perturb 10
# 用户 B
tc class add dev $DEV parent 1:1 classid 1:20 htb \
    rate 3mbit ceil 6mbit prio 1
tc qdisc add dev $DEV parent 1:20 handle 20: sfq perturb 10
# 用户 C
tc class add dev $DEV parent 1:1 classid 1:30 htb \
    rate 4mbit ceil 10mbit prio 2
tc qdisc add dev $DEV parent 1:30 handle 30: sfq perturb 10
# 5. 添加过滤器
tc filter add dev $DEV parent 1: protocol ip prio 1 u32 \
    match ip dst $USER_A_IP flowid 1:10
tc filter add dev $DEV parent 1: protocol ip prio 1 u32 \
    match ip dst $USER_B_IP flowid 1:20
tc filter add dev $DEV parent 1: protocol ip prio 1 u32 \
    match ip dst $USER_C_IP flowid 1:30
echo "多用户带宽分配配置完成"

案例 2：优先级队列

需求：

• 高优先级：VoIP、视频会议（延迟敏感）

• 中优先级：HTTP、HTTPS（交互式）

• 低优先级：下载、备份（批量传输）

#!/bin/bash
DEV=eth0
# 1. 创建 PRIO qdisc（优先级队列）
tc qdisc add dev $DEV root handle 1: prio bands 3 \
    priomap 2 2 2 2 2 2 2 2 1 1 1 1 1 1 1 1
# 2. 为每个优先级添加 qdisc
# band 0: 高优先级（VoIP）
tc qdisc add dev $DEV parent 1:1 handle 10: sfq perturb 10
# band 1: 中优先级（HTTP）
tc qdisc add dev $DEV parent 1:2 handle 20: sfq perturb 10
# band 2: 低优先级（下载）
tc qdisc add dev $DEV parent 1:3 handle 30: sfq perturb 10
# 3. 添加过滤器
# VoIP (SIP, RTP)
tc filter add dev $DEV parent 1: protocol ip prio 1 u32 \
    match ip dport 5060 0xffff flowid 1:1  # SIP
tc filter add dev $DEV parent 1: protocol ip prio 1 u32 \
    match ip dport 10000 0xf000 flowid 1:1  # RTP (10000-20000)
# HTTP/HTTPS
tc filter add dev $DEV parent 1: protocol ip prio 2 u32 \
    match ip dport 80 0xffff flowid 1:2
tc filter add dev $DEV parent 1: protocol ip prio 2 u32 \
    match ip dport 443 0xffff flowid 1:2
# FTP (低优先级)
tc filter add dev $DEV parent 1: protocol ip prio 3 u32 \
    match ip dport 21 0xffff flowid 1:3
echo "优先级队列配置完成"

⚡ 性能优化

选择合适的 Qdisc

# 场景 1：简单限速
# 推荐：TBF
tc qdisc add dev eth0 root tbf rate 10mbit burst 10kb latency 50ms
# 场景 2：多用户带宽分配
# 推荐：HTB + SFQ
tc qdisc add dev eth0 root htb
tc class add dev eth0 parent 1: classid 1:1 htb rate 100mbit
# ... 添加子类别
# 场景 3：降低延迟
# 推荐：FQ_CODEL 或 CAKE
tc qdisc add dev eth0 root fq_codel
# 场景 4：高性能路由器
# 推荐：pfifo_fast（默认）或 mq + fq_codel
tc qdisc add dev eth0 root mq
tc qdisc add dev eth0 parent :1 fq_codel
tc qdisc add dev eth0 parent :2 fq_codel

减少 CPU 开销

# 1. 使用硬件卸载
ethtool -K eth0 tso on gso on gro on
# 2. 使用多队列
# 查看网卡队列数
ethtool -l eth0
# 设置队列数
ethtool -L eth0 combined 4
# 3. 使用 XPS (Transmit Packet Steering)
# 绑定队列到 CPU
echo  1 > /sys/class/net/eth0/queues/tx-0/xps_cpus
echo  2 > /sys/class/net/eth0/queues/tx-1/xps_cpus
# 4. 使用 BPF 分类器（性能最好）
tc qdisc add dev eth0 clsact
tc filter add dev eth0 egress bpf da obj my_filter.o sec classifier

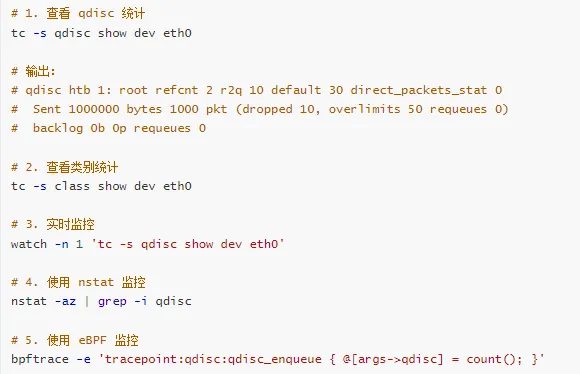

监控和调优

📝 总结

本文深入剖析了 Linux 流量控制（QoS）的实现机制，涵盖了从 Qdisc 框架到具体算法的完整实现。

核心要点

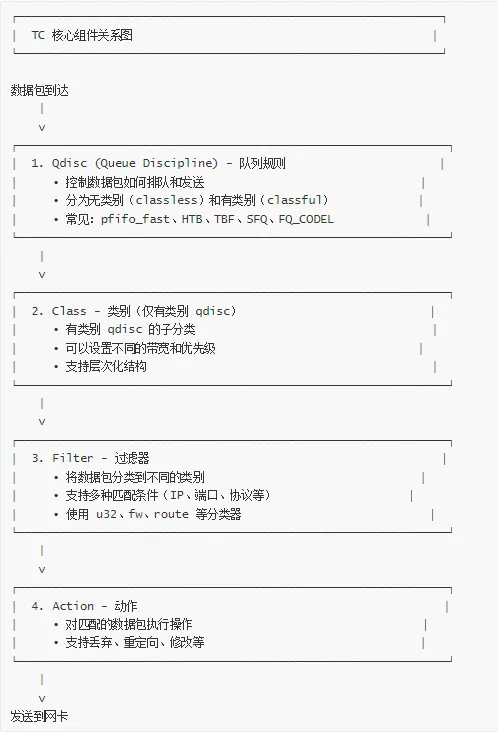

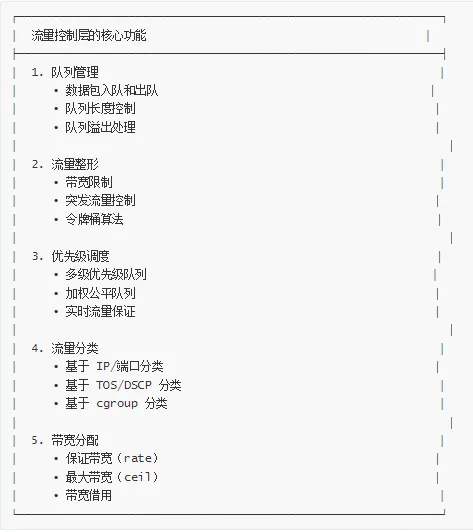

流量控制框架：

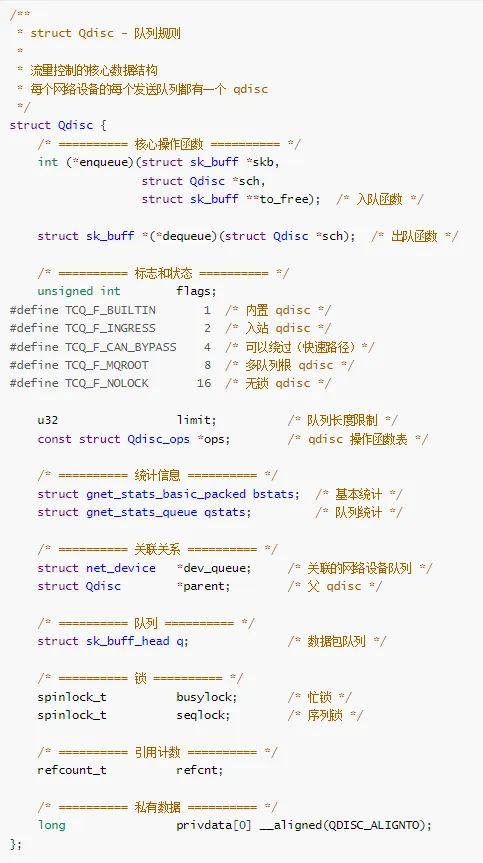

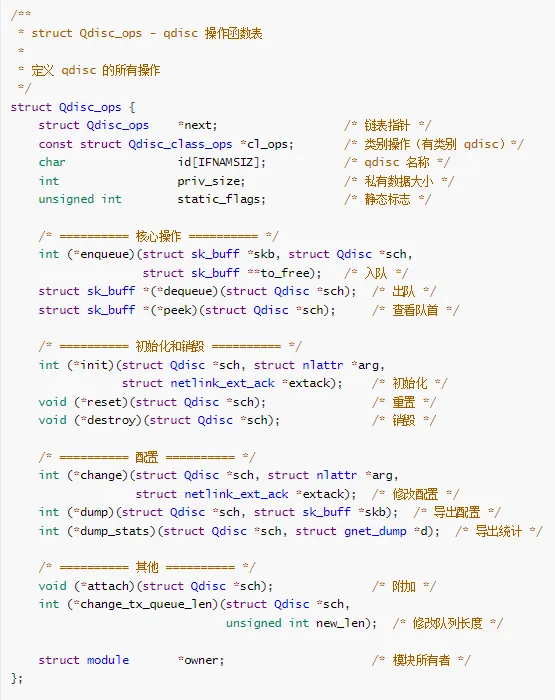

• Qdisc：队列规则，控制数据包排队和发送

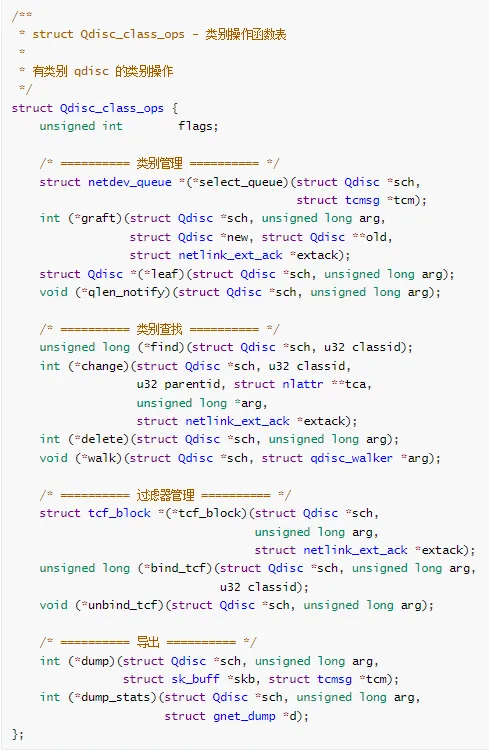

• Class：类别，支持层次化带宽分配

• Filter：过滤器，将数据包分类到不同类别

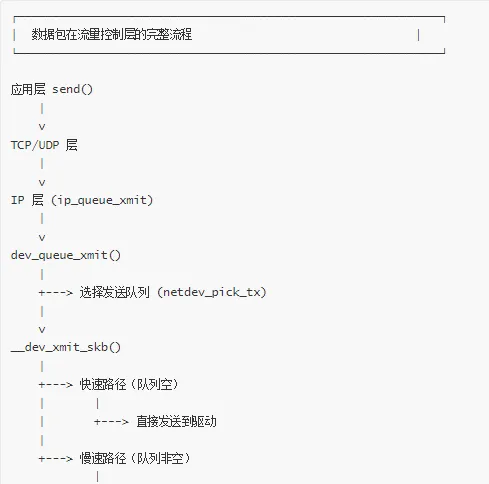

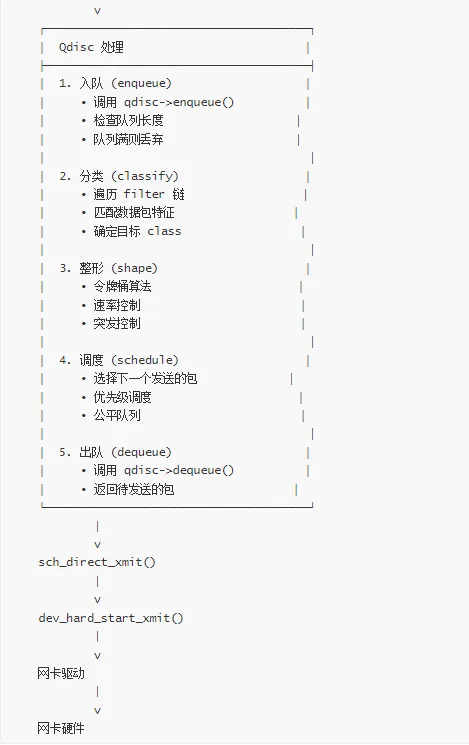

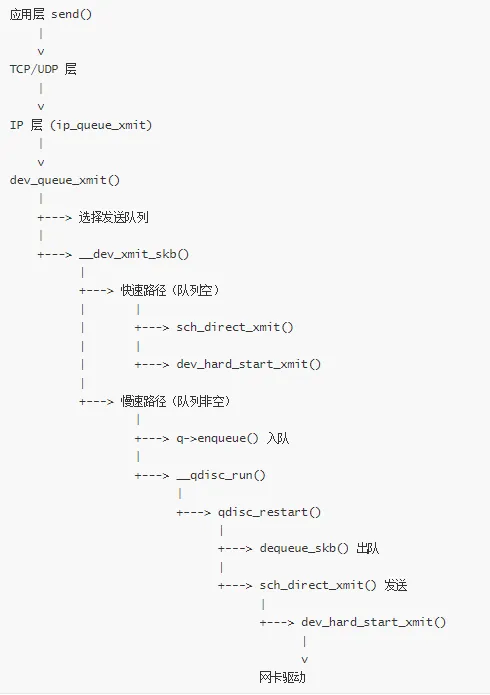

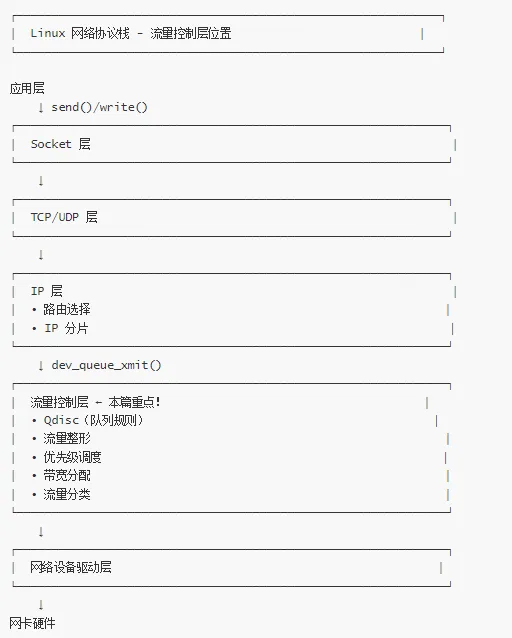

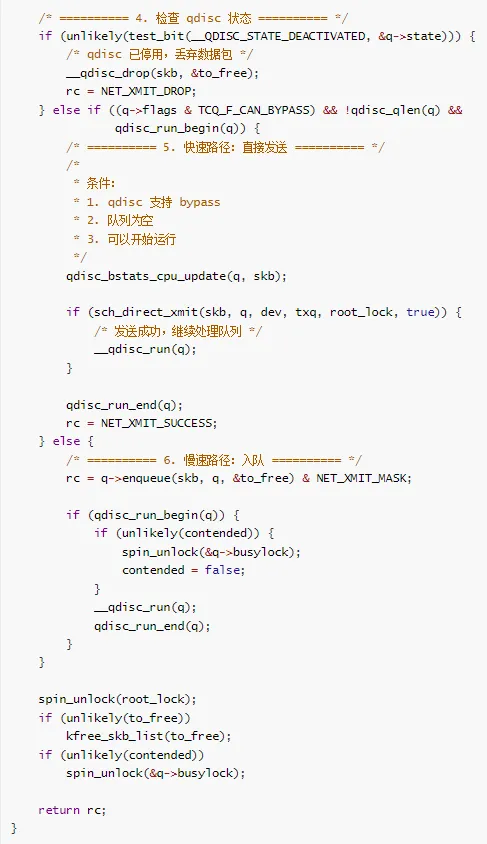

• 数据包流向：应用 → TCP/UDP → IP → qdisc → 网卡

常用 Qdisc：

• pfifo_fast：默认 qdisc，三个优先级队列

• TBF：令牌桶，简单限速

• HTB：分层令牌桶，支持带宽保证和借用

• SFQ：公平队列，每个流公平分配带宽

• FQ_CODEL：公平队列 + 主动队列管理，推荐使用

分类器：

• u32：基于 IP 头字段匹配

• fw：使用 iptables mark

• cgroup：基于进程 cgroup

最佳实践

1. 选择合适的 qdisc：根据场景选择（限速、多用户、低延迟）

2. 使用 HTB + SFQ：灵活的带宽分配

3. 使用 FQ_CODEL：降低延迟，提升体验

4. 合理设置优先级：关键业务高优先级

5. 监控和调优：定期检查统计信息

性能优化建议

1. 使用硬件卸载（TSO、GSO、GRO）

2. 使用多队列网卡

3. 使用 BPF 分类器

4. 避免过深的类别层次

5. 合理设置队列长度

下一篇预告

下一篇《Linux 网络子系统源码剖析（十一）：套接字层实现》将深入分析：

• socket层的完整架构设计

• socket缓冲区的管理策略

• 零拷贝技术的实现细节

• I/O多路复用

❓ 常见问题（FAQ）

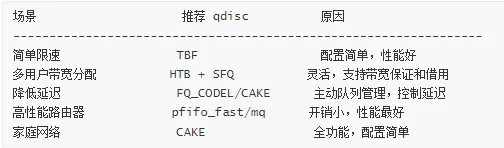

Q1：如何选择合适的 qdisc？

A：

Q2：HTB 的 rate 和 ceil 有什么区别？

A：

• rate：保证带宽，即使其他类别空闲也能获得

• ceil：最大带宽，可以借用其他类别的空闲带宽

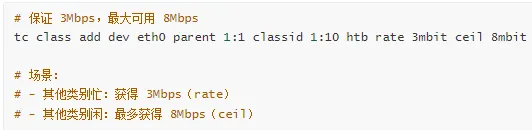

• 示例：

Q3：如何调试 tc 规则不生效？

A：

# 1. 检查规则是否正确添加
tc qdisc show dev eth0
tc class show dev eth0
tc filter show dev eth0
# 2. 查看统计信息
tc -s qdisc show dev eth0
tc -s class show dev eth0
# 3. 检查数据包是否匹配
tc -s filter show dev eth0
# 查看 "Sent" 字段是否增加
# 4. 使用 tcpdump 验证
tcpdump  -i eth0  -nn  'dst host 192.168.1.100'
# 5. 检查接口方向
# 注意：tc 只作用于出站流量（egress）
# 入站流量需要使用 IFB 或 ingress qdisc

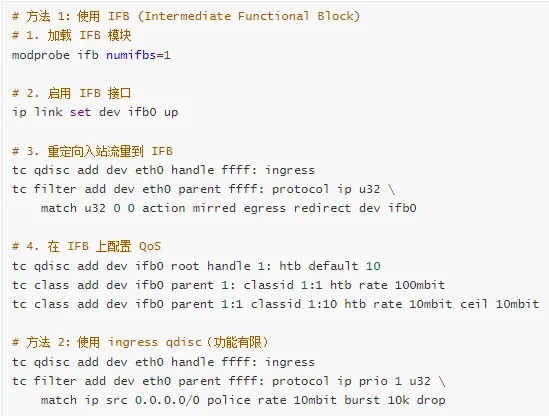

Q4：如何限制入站流量？

A：

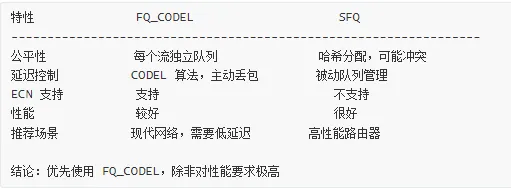

Q5：FQ_CODEL 和 SFQ 有什么区别？

A：

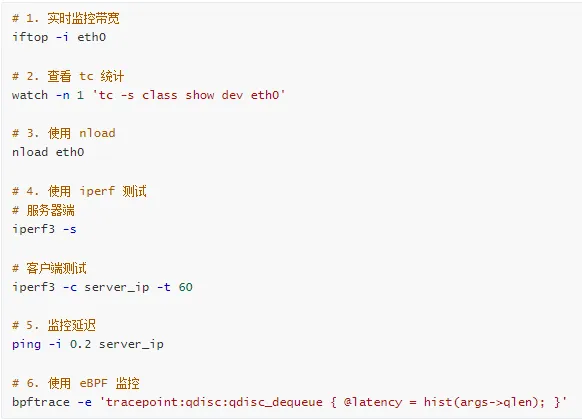

Q6：如何监控 QoS 效果？

A：

Q7：大量 overlimits 是什么意思？

A：overlimits 表示数据包因为速率限制而被延迟发送的次数。这是正常的，说明流量整形正在工作。如果 dropped 很多，说明队列满了，可能需要：

• 增加队列长度（limit）

• 增加带宽限制（rate/ceil）

• 检查是否有流量突发

Q8：TIME_WAIT 连接会占用 QoS 带宽吗？

A：不会。TIME_WAIT 状态的连接不会发送数据，因此不会占用 QoS 带宽。QoS 只对实际发送的数据包进行控制。

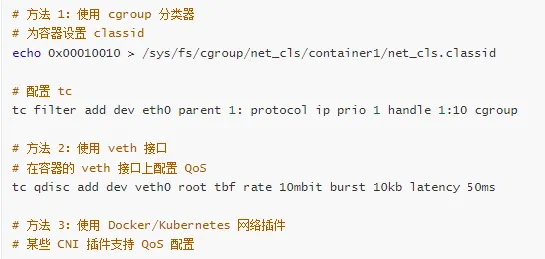

Q9：容器环境如何使用 QoS？

A：

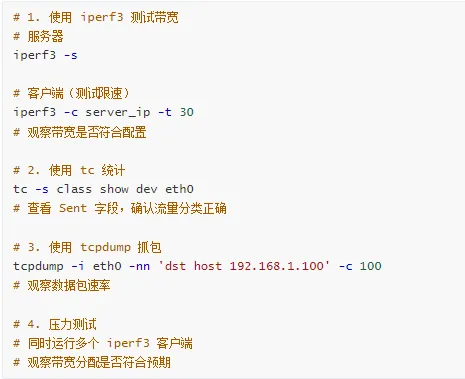

Q10：如何测试 QoS 配置是否生效？

A：

📚 参考资料

内核源码

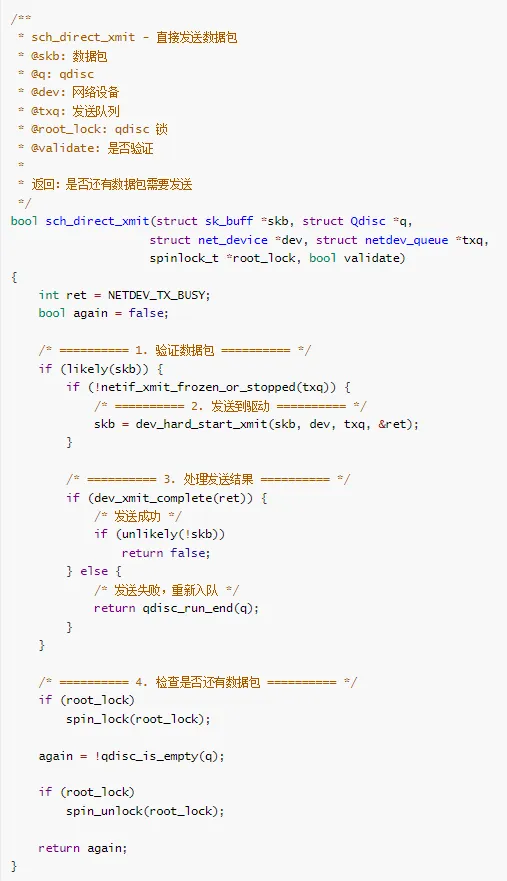

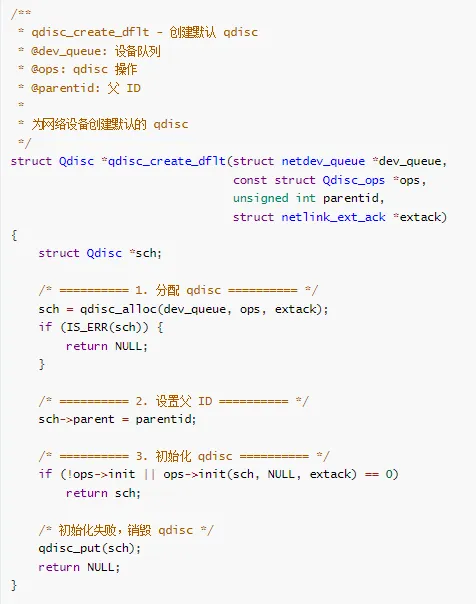

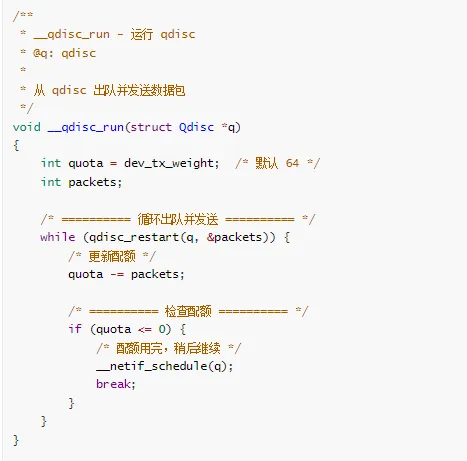

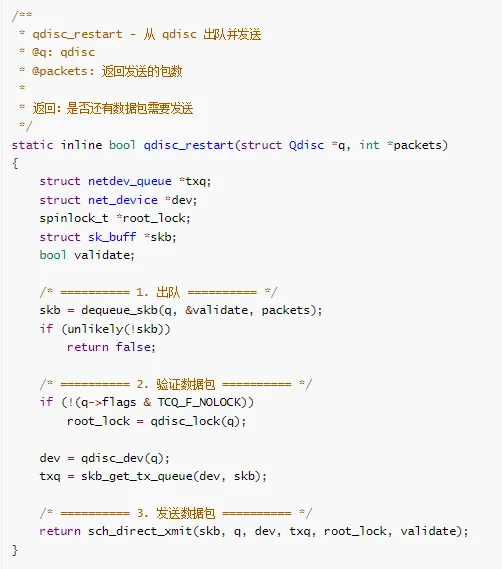

• net/sched/sch_generic.c - qdisc 核心框架

• net/sched/sch_api.c - qdisc API

• net/sched/sch_htb.c - HTB 实现

• net/sched/sch_tbf.c - TBF 实现

• net/sched/sch_sfq.c - SFQ 实现

• net/sched/sch_fq_codel.c - FQ_CODEL 实现

• net/sched/sch_prio.c - PRIO 实现

• net/sched/cls_u32.c - u32 分类器

• net/sched/cls_fw.c - fw 分类器

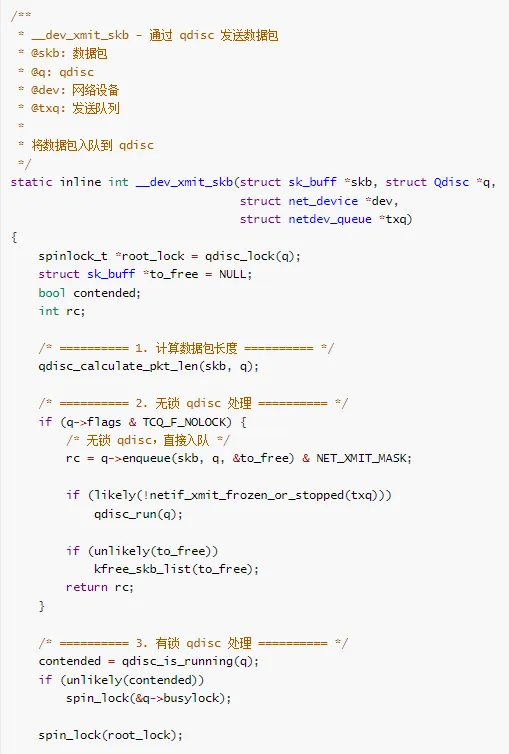

• net/core/dev.c - 设备层 qdisc 处理

用户空间工具

# tc 工具
apt-get install iproute2
# 监控工具
apt-get install iftop nload bmon
# 测试工具
apt-get install iperf3 netperf
# tc 手册
man tc
man tc-htb
man tc-tbf
man tc-sfq
man tc-fq_codel

在线资源

• Linux Advanced Routing & Traffic Control HOWTO：http://lartc.org/

• tc 命令详解：https://man7.org/linux/man-pages/man8/tc.8.html

• HTB 手册：http://luxik.cdi.cz/~devik/qos/htb/manual/userg.htm

• CAKE 文档：https://www.bufferbloat.net/projects/codel/wiki/Cake/

书籍推荐

• 《Linux 高级路由和流量控制》

• 《深入理解 Linux 网络技术内幕》- Christian Benvenuti

• 《Linux 内核源代码情景分析》- 毛德操、胡希明
