一、内核与用户空间通信的设计核心

• 用户层：基于虚拟文件系统（VFS）的系统调用定义应用行为，开发者只需知晓硬件提供的功能，按需调用VFS接口即可，无需关注硬件底层操作细节；

• 内核模块层：根据硬件的实际功能，实现VFS的各类函数接口，不同硬件对同一VFS函数可能有不同的实现逻辑，这一层是硬件与系统的直接交互层。

二、参考用例：控制LED的自定义硬件设备L

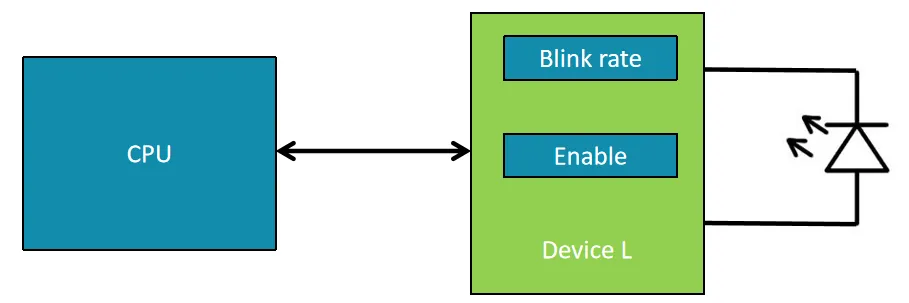

2.1 设备L的核心功能与寄存器定义

回顾CPU与设备接口连接的方式，方式可以是如下三种。模块级实现将受到所采用的CPU和设备接口的影响，然而用户级实现将对这些细节进行抽象。

• 内存映射，即每个寄存器都与一个地址相关联：

• 通过GPIO，即每个寄存器都与一组GPIO相关联：

• 还可以是通过串行通信实现；

三、内核模块层实现：硬件功能与VFS的映射及底层驱动

1. 将硬件设备的具体功能与VFS标准函数建立映射关系；
2. 基于CPU与设备的接口类型，实现VFS函数的底层硬件操作逻辑，同时处理内核与用户空间的数据传输、中断响应等关键问题。

3.1 设备功能与VFS函数的映射规则

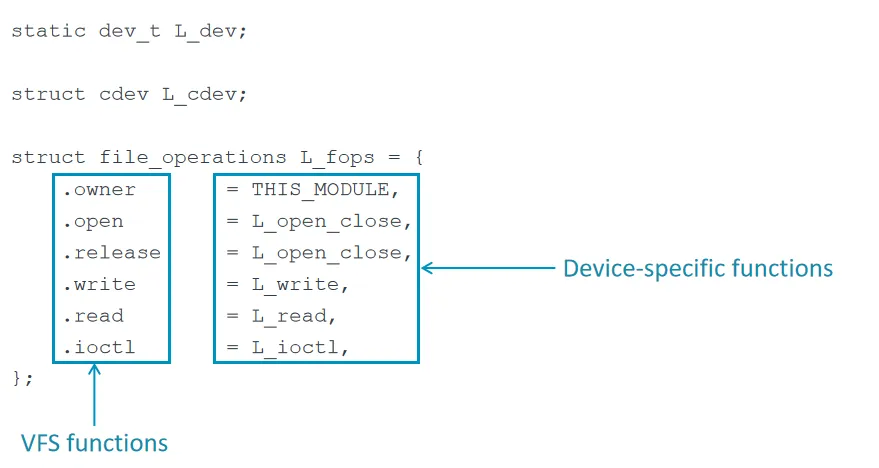

3.2 内核模块的核心数据结构与函数框架

3.3 核心VFS映射函数的实现

3.3.1 ioctl函数：寄存器选择

3.3.2 open/release函数：设备初始化与断电

3.3.3 read函数：硬件数据读取并传递到用户空间

3.3.4 write函数：用户空间数据写入硬件

3.4 底层硬件操作的实现：基于内存映射与GPIO接口

3.4.1 内存映射I/O实现

3.5 内核模块的中断处理机制

3.5.1 中断处理的核心步骤

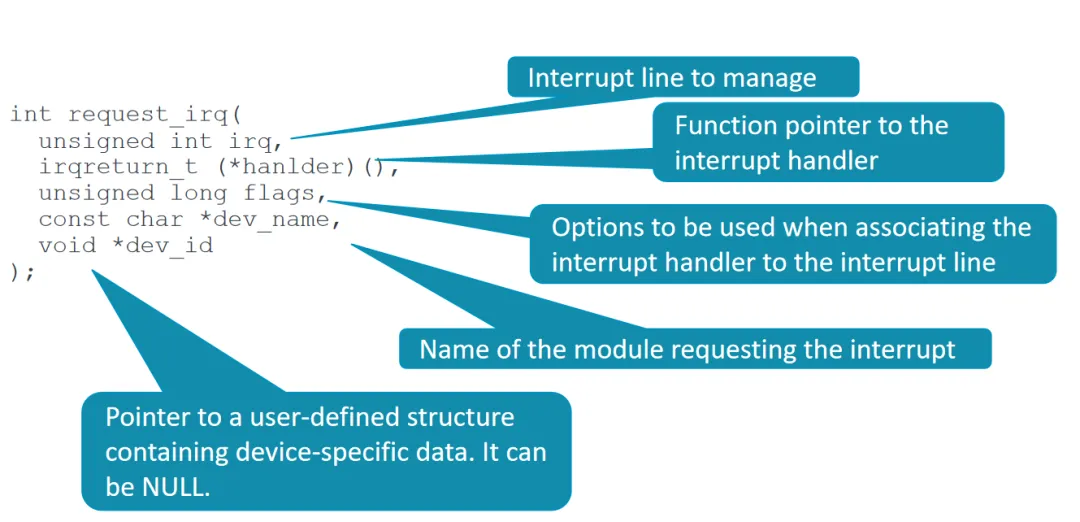

1. 申请中断线：通过request_irq申请中断线，关联中断处理函数，设置中断标志和设备标识；

2. 实现中断处理函数：即上半部分，仅完成与硬件的最小交互，快速响应中断；

3. 下半部分处理：通过工作队列异步处理中断数据，可被其他中断打断，降低系统延迟；

4. 释放中断线：模块卸载时，通过free_irq释放申请的中断线。

3.5.2 核心中断操作函数

3.5.3 工作队列：中断下半部分实现

四、用户层实现：基于VFS系统调用的应用开发

4.1 用户层应用的核心操作流程

1. 打开设备文件，建立与设备的连接（open），触发内核模块的设备重置；

2. 通过ioctl选择闪烁频率寄存器，调用write设置LED闪烁频率；

3. 通过ioctl选择使能寄存器，调用write启用设备，控制LED按设置频率闪烁；

4. 按需通过ioctl+read读取设备状态/频率，或通过ioctl+write调整频率/禁用设备；

5. 操作完成后，调用close断开设备连接，触发内核模块的设备断电。

4.3 关键开发要点

• 设备文件路径：用户层通过设备文件（/dev/devL）与内核模块交互，设备文件需提前创建，主设备号与内核模块分配的设备号一致；

• 命令一致性：ioctl的自定义命令（如BLINK_RATE、ENABLE）的数值需与内核模块中定义的完全一致，否则会导致寄存器选择失败；

• 数据长度：向32位寄存器写入/读取数据时，需保证数据长度为4字节，与内核模块的copy_to_user/copy_from_user操作匹配；

• 错误处理：对open、ioctl、write、read等系统调用的返回值进行错误处理，及时捕获设备操作异常。

五、总结
