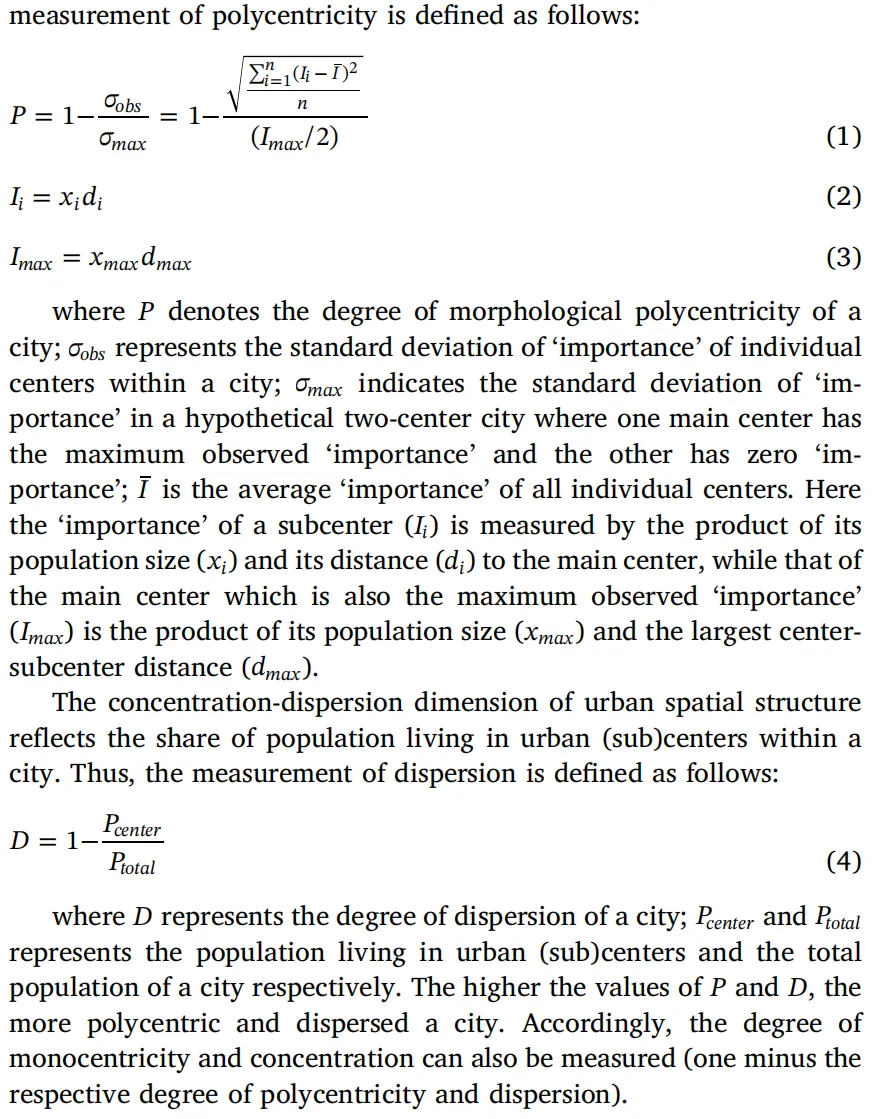

核心就是将子中心的重要性定义为：人口规模×其与主中心的距离（区别于仅考虑各个中心的人口）
中心识别：利用Landscan 1km分辨率人口数据，通过局部莫兰指数提取HH聚类作为潜在中心。然后合并相邻聚类，依据“面积≥3 km²，人口≥10万”（这个标准也可以更换为“面积≥2 km²，人口≥5万”）的标准筛选有效中心，其中人口规模最大的为主中心，其余为子中心。
指标计算：统计非中心区域的人口、各个中心的人口，以及子中心和主中心的距离，作为公式的输入参数，然后计算指标。
论文中计算局部莫兰指数时，使用的空间权重矩阵是反距离权重矩阵，在合并HH聚类网格时，使用rook邻接规则（即仅合并边邻接的网格）
arcgis的“栅格转面”工具会将具有相同值的相邻像元合并为一个面，而值并没有进行合并，这会破坏原始人口栅格数据的含义，因此需要用代码实现真正的“转面”操作。
import rasterioimport numpy as npimport geopandas as gpdfrom shapely.geometry import boxdef raster_to_individual_polygons(input_path, output_path, band_num=1): print("正在打开栅格数据...") with rasterio.open(input_path) as src: # 读取栅格数据和元数据 data = src.read(band_num) transform = src.transform crs = src.crs rows, cols = data.shape # 1. 准备索引：生成所有像素的行列坐标对 # 这种矢量化思维比嵌套循环更快 c, r = np.meshgrid(np.arange(cols), np.arange(rows)) # 2. 扁平化处理，剔除无效值（NoData）以节省内存和时间 # 如果你想保留所有像素，可以去掉这个掩膜过滤 mask = (data != src.nodata) if src.nodata is not None else np.ones_like(data, dtype=bool) r_indices = r[mask].flatten() c_indices = c[mask].flatten() values = data[mask].flatten() print(f"有效像元总数: {len(values)}，正在构造几何对象...") # 3. 计算每个像素的地理边界 # 仿射变换公式: (x, y) = transform * (col, row) # 我们计算左上角 (c, r) 和 右下角 (c+1, r+1) xs_left, ys_top = transform * (c_indices, r_indices) xs_right, ys_bottom = transform * (c_indices + 1, r_indices + 1) # 4. 构造 Shapely 几何列表 # box(minx, miny, maxx, maxy) geoms = [box(l, b, r, t) for l, b, r, t in zip(xs_left, ys_bottom, xs_right, ys_top)] # 5. 创建 GeoDataFrame gdf = gpd.GeoDataFrame( {'pixel_val': values}, # 像素值存储在pixel_val字段中 geometry=geoms, crs=crs ) print(f"正在保存至: {output_path}") gdf.to_file(output_path) print("处理完成！")# --- 使用示例 ---input_raster = r'C:\Users\Adminis\Desktop\test\landscan_2024_China.tif'output_vector = r'C:\Users\Adminis\Desktop\test\china_2024.gpkg' # 推荐使用 GeoPackage (.gpkg)raster_to_individual_polygons(input_raster, output_vector)
输入数据：已投影的研究区数据和具有相同投影的人口面数据
反距离权重的距离阈值设置的是“确保每个要素至少具有一个邻域的欧氏距离”
局部莫兰指数会进行置换检验来求P值，每次识别的HH聚类结果不一定相同，因此设置了一个随机种子以复现结果
import geopandas as gpdimport pandas as pdimport numpy as npfrom libpysal.weights import DistanceBandimport warningswarnings.filterwarnings('ignore')# ==================== 数据路径 ====================cities_path = r"C:\Users\Adminis\Desktop\test\研究城市_project.shp" # 投影过的研究区边界数据，包含字段 'city'，每个城市一个面people_path = r"C:\Users\Adminis\Desktop\test\china_2024_project.gpkg" # 投影过的人口网格面数据，包含字段 'pixel_val'（人口数）output_path = r'C:\Users\Adminis\Desktop\test\polycentricity_results.csv' # 输出结果路径shp_path = r'C:\Users\Adminis\Desktop\test\population_centers.shp' # 输出子中心面路径# ==================== 参数设置 ====================MIN_GRIDS = 3 # 子中心最少格子数（约3 km²）MIN_POP = 100000 # 子中心最小人口数（10万）POP_FIELD = 'pixel_val' # 人口字段名CITY_FIELD = 'city' # 城市名字段SIGNIFICANCE = 0.05 # LISA显著性水平N_PERMUTATIONS = 999 # 置换检验次数RANDOM_SEED = 42 # 随机种子，确保置换检验结果可复现# ==================== 核心函数 ====================def compute_local_morans_I(values, weights_matrix, seed=RANDOM_SEED): """ 计算局部Moran's I (LISA) """ n = len(values) # 对人口值做 z 标准化 z = (values - values.mean()) / values.std() # 行标准化权重矩阵 row_sums = weights_matrix.sum(axis=1, keepdims=True) row_sums[row_sums == 0] = 1 # 避免孤立格子除零 W = weights_matrix / row_sums # 空间滞后（邻域加权均值） Wz = W @ z # 局部 Moran's I：I_i = z_i * (Wz)_i local_I = z * Wz # 置换检验：随机打乱 z，统计模拟值超过观测值的频次 # 固定随机种子，保证每次运行结果一致 if seed is not None: np.random.seed(seed) print(f" 进行置换检验 ({N_PERMUTATIONS} 次)...") count_extreme = np.zeros(n) for _ in range(N_PERMUTATIONS): z_perm = np.random.permutation(z) Wz_perm = W @ z_perm local_I_perm = z * Wz_perm count_extreme += (np.abs(local_I_perm) >= np.abs(local_I)) p_values = count_extreme / N_PERMUTATIONS # 判断 Moran 散点图象限 # HH(1): 高值被高值包围；LH(2): 低值被高值包围 # LL(3): 低值被低值包围；HL(4): 高值被低值包围 quadrant = np.zeros(n, dtype=int) quadrant[(z > 0) & (Wz > 0)] = 1 # HH quadrant[(z < 0) & (Wz > 0)] = 2 # LH quadrant[(z < 0) & (Wz < 0)] = 3 # LL quadrant[(z > 0) & (Wz < 0)] = 4 # HL return local_I, p_values, quadrantdef build_distance_inverse_weights(coords): """ 构建反距离空间权重矩阵 """ from scipy.spatial import cKDTree # 计算每个要素到其最近邻的距离 # k=2：第1近邻是自身（距离0），第2近邻才是真正的最近邻 tree = cKDTree(coords) min_dists, _ = tree.query(coords, k=2) nearest_dists = min_dists[:, 1] # 阈值 = 所有最近邻距离的最大值，确保每个要素至少有一个邻域 threshold = float(nearest_dists.max()) # 用 DistanceBand 构建带宽内的空间权重对象 # binary=False + alpha=-1 → 权重 = distance^(-1)（距离倒数） # silence_warnings=True 抑制孤立要素警告 w = DistanceBand( coords, threshold=threshold, binary=False, alpha=-1.0, silence_warnings=True ) # 转为密集矩阵，对角线强制置 0 W_matrix = w.full()[0] np.fill_diagonal(W_matrix, 0) return W_matrix, thresholddef identify_subcenters(city_grids, pop_field=POP_FIELD): """ 使用 ESDA (LISA) 识别城市人口(子)中心 """ if len(city_grids) < 4: return [] city_grids = city_grids.copy() city_grids['cx'] = city_grids.geometry.centroid.x city_grids['cy'] = city_grids.geometry.centroid.y coords = city_grids[['cx', 'cy']].values pop_values = city_grids[pop_field].values.astype(float) # 从数据动态估算格子边长（论文原始数据为 1km × 1km） grid_size = np.sqrt(city_grids.geometry.area.median()) # 构建距离倒数权重矩阵并计算 LISA # threshold：确保每个格子至少有一个邻域的最小距离阈值 W, threshold = build_distance_inverse_weights(coords) print(f" 距离阈值：{threshold:.1f}（坐标单位）") local_I, p_values, quadrant = compute_local_morans_I(pop_values, W) # 筛选显著 HH 型格子 is_sig_HH = (quadrant == 1) & (p_values < SIGNIFICANCE) if is_sig_HH.sum() == 0: return [] hh_indices = np.where(is_sig_HH)[0] hh_grids = city_grids.iloc[hh_indices].copy() # 用微小缓冲区膨胀识别车式相邻（共边接触） buffer_dist = grid_size * 0.01 hh_geoms_buffered = list(hh_grids.geometry.buffer(buffer_dist)) # 并查集合并连通的 HH 格子 n_hh = len(hh_grids) parent = list(range(n_hh)) def find(x): while parent[x] != x: parent[x] = parent[parent[x]] x = parent[x] return x def union(x, y): px, py = find(x), find(y) if px != py: parent[px] = py for i in range(n_hh): for j in range(i + 1, n_hh): if hh_geoms_buffered[i].intersects(hh_geoms_buffered[j]): union(i, j) hh_grids = hh_grids.copy() hh_grids['cluster_id'] = [find(i) for i in range(n_hh)] # 按簇聚合，应用过滤条件，构建子中心列表 subcenters = [] for _, cluster in hh_grids.groupby('cluster_id'): n_grids = len(cluster) total_pop = cluster[pop_field].sum() if n_grids >= MIN_GRIDS and total_pop >= MIN_POP: # 将簇内所有格子的原始面合并为一个面几何 cluster_geom = cluster.geometry.unary_union # 几何质心：合并面的形心，用于计算子中心到主中心的距离 geom_centroid = cluster_geom.centroid subcenters.append({ 'pop': total_pop, 'cx': geom_centroid.x, 'cy': geom_centroid.y, 'n_grids': n_grids, 'geometry': cluster_geom }) return subcentersdef compute_polycentricity(subcenters): """ 计算形态多中心度 P（论文公式 1-3） """ if len(subcenters) <= 1: # 仅一个中心：完全单中心，P=0，MONO=1 return 0.0, 1.0 # 按人口降序排列，最大人口中心为主中心 subcenters_sorted = sorted(subcenters, key=lambda x: x['pop'], reverse=True) main_center = subcenters_sorted[0] main_xy = np.array([main_center['cx'], main_center['cy']]) # 计算各中心到主中心的欧氏距离 distances = [ np.linalg.norm(np.array([sc['cx'], sc['cy']]) - main_xy) for sc in subcenters_sorted ] # d_max：主中心到最远子中心的距离（排除主中心自身，距离为0） dmax = max(distances[1:]) # I_max = x_max * d_max（主中心重要性） Imax = main_center['pop'] * dmax # 各中心重要性：主中心取 I_max，子中心取 x_i * d_i importance = np.array([ Imax if i == 0 else sc['pop'] * distances[i] for i, sc in enumerate(subcenters_sorted) ]) # σ_obs：实际所有中心重要性的总体标准差 sigma_obs = np.std(importance, ddof=0) # σ_max：假设两中心城市 [I_max, 0] 的总体标准差 # 均值 = I_max/2，标准差 = sqrt(((I_max/2)^2 + (I_max/2)^2) / 2) = I_max / 2 sigma_max = Imax / 2 if sigma_max == 0: return 0.0, 1.0 P = 1 - sigma_obs / sigma_max MONO = 1 - P # 即 σ_obs / σ_max，恒 >= 0 return P, MONOdef compute_dispersion(subcenters, city_total_pop): """ 计算分散度 D（论文公式 4） """ if city_total_pop == 0: return np.nan pop_in_centers = sum(sc['pop'] for sc in subcenters) D = 1 - pop_in_centers / city_total_pop D = max(0.0, min(1.0, D)) # 数值保护性裁剪 return D# ==================== 主流程 ====================def main(): print("=" * 60) print("城市多中心度与分散度计算") print("参考：Li & Liu (2018), Landscape and Urban Planning") print("=" * 60) # ---------- 1. 读取数据 ---------- print("\n[1/4] 读取数据...") cities = gpd.read_file(cities_path) people = gpd.read_file(people_path) print(f" 城市面数量：{len(cities)}") print(f" 人口格子数量：{len(people)}") print(f" 城市字段：{CITY_FIELD}，人口字段：{POP_FIELD}") # 确保坐标系一致 if cities.crs != people.crs: print(f" 警告：坐标系不一致，将人口数据重投影到城市坐标系") people = people.to_crs(cities.crs) # 过滤人口为0或负的格子 people = people[people[POP_FIELD] > 0].copy() print(f" 有效人口格子数量：{len(people)}") # ---------- 2. 空间连接：为每个格子分配城市 ---------- print("\n[2/4] 空间连接（格子质心 → 城市面）...") people_centroids = people.copy() people_centroids['geometry'] = people_centroids.geometry.centroid joined = gpd.sjoin( people_centroids, cities[[CITY_FIELD, 'geometry']], how='left', predicate='within' ) # 未落入任何城市面的格子直接丢弃 n_unmatched = joined[CITY_FIELD].isna().sum() if n_unmatched > 0: print(f" {n_unmatched} 个格子质心未落入任何城市面，已丢弃") people['city_name'] = joined[CITY_FIELD].values people_valid = people[people['city_name'].notna()].copy() print(f" 成功匹配格子数量：{len(people_valid)}") # ---------- 3. 逐城市计算 ---------- print("\n[3/4] 逐城市计算多中心度与分散度...") city_names = cities[CITY_FIELD].unique() results = [] subcenter_records = [] # 用于导出 shp 的子中心记录 for i, city_name in enumerate(city_names): print(f"\n [{i+1}/{len(city_names)}] {city_name}") city_grids = people_valid[people_valid['city_name'] == city_name].copy() if len(city_grids) == 0: print(f" 跳过：无格子数据") results.append({ 'city': city_name, 'n_subcenters': 0, 'polycentricity_P': np.nan, 'monocentricity_MONO': np.nan, 'ln_MONO': np.nan, 'dispersion_D': np.nan, 'ln_DISP': np.nan, 'concentration': np.nan, 'total_pop': 0, 'pop_in_centers': 0, 'note': '无格子数据' }) continue total_pop = city_grids[POP_FIELD].sum() print(f" 格子数：{len(city_grids)}，总人口：{total_pop:,.0f}") # 识别人口(子)中心 subcenters = identify_subcenters(city_grids) n_centers = len(subcenters) print(f" 识别到 {n_centers} 个人口(子)中心") if n_centers == 0: print(f" 跳过：无显著人口中心") results.append({ 'city': city_name, 'n_subcenters': 0, 'polycentricity_P': np.nan, 'monocentricity_MONO': np.nan, 'ln_MONO': np.nan, 'dispersion_D': np.nan, 'ln_DISP': np.nan, 'concentration': np.nan, 'total_pop': int(total_pop), 'pop_in_centers': 0, 'note': '无显著人口中心' }) continue # 计算多中心度与分散度 P, MONO = compute_polycentricity(subcenters) D = compute_dispersion(subcenters, total_pop) pop_in_centers = sum(sc['pop'] for sc in subcenters) print(f" 多中心度 P = {P:.4f}，单中心度 MONO = {MONO:.4f}，ln(MONO) = {np.log(MONO):.4f}") ln_disp_str = f"{np.log(D):.4f}" if D > 0 else "nan" print(f" 分散度 D = {D:.4f}，ln(DISP) = {ln_disp_str}") results.append({ 'city': city_name, 'n_subcenters': n_centers, 'polycentricity_P': round(P, 6), 'monocentricity_MONO': round(MONO, 6), 'ln_MONO': round(np.log(MONO), 6), # 论文回归变量 'dispersion_D': round(D, 6), 'ln_DISP': round(np.log(D), 6) if D > 0 else np.nan, # 论文回归变量 'concentration': round(1 - D, 6), 'total_pop': int(total_pop), 'pop_in_centers': int(pop_in_centers), 'note': 'OK' }) # 收集子中心记录，用于导出 shp（面要素，为合并后的 HH 格子） # 主中心为人口最多的中心（与 compute_polycentricity 保持一致） subcenters_sorted = sorted(subcenters, key=lambda x: x['pop'], reverse=True) for rank, sc in enumerate(subcenters_sorted): subcenter_records.append({ 'city': city_name, 'center_id': rank + 1, # 1=主中心，2、3…=子中心 'is_main': 1 if rank == 0 else 0, # 1=主中心，0=子中心 'pop': int(sc['pop']), 'n_grids': sc['n_grids'], 'geometry': sc['geometry'] # 合并后的 HH 格子面 }) # ---------- 4. 输出结果 ---------- print("\n[4/4] 保存结果...") df = pd.DataFrame(results) df.to_csv(output_path, index=False, encoding='utf-8-sig') print(f" 统计结果已保存至：{output_path}") # 导出子中心面 shp（每个要素为合并后的 HH 格子面） # 字段说明： # city — 城市名 # center_id — 中心编号（1=主中心，按人口降序排列） # is_main — 是否主中心（1=主中心，0=子中心） # pop — 中心人口（簇内总人口） # n_grids — 中心包含的格子数 if subcenter_records: gdf_centers = gpd.GeoDataFrame(subcenter_records, crs=people.crs) gdf_centers.to_file(shp_path, encoding='utf-8') print(f" 子中心面层已保存至：{shp_path}（共 {len(gdf_centers)} 个中心面）") else: print(" 无子中心数据，跳过 shp 导出") # 统计摘要 valid = df[df['note'] == 'OK'] print(f"\n{'='*60}") print(f"计算完成！") print(f" 总城市数：{len(df)}") print(f" 成功计算城市数：{len(valid)}") print(f" 无显著中心城市数：{len(df) - len(valid)}") if len(valid) > 0: print(f"\n 多中心度 P：均值={valid['polycentricity_P'].mean():.4f}，" f"最大={valid['polycentricity_P'].max():.4f}，" f"最小={valid['polycentricity_P'].min():.4f}") print(f" 分散度 D：均值={valid['dispersion_D'].mean():.4f}，" f"最大={valid['dispersion_D'].max():.4f}，" f"最小={valid['dispersion_D'].min():.4f}") return dfif __name__ == '__main__': df = main() print("\n前5行结果预览：") print(df.head().to_string())
