在前几天的分享中，我们吃透了图像特征的核心逻辑，知道边缘、颜色、形状、纹理是计算机“看”世界的关键线索。而今天要讲的哈里斯角检测，正是特征点提取的“入门必修课”——角点作为图像中最具辨识度的特征点，就像图像里的“路标”，是后续图像匹配、全景拼接、目标跟踪、三维重建的核心基础，也是衔接基础特征提取与高级计算机视觉任务的关键一步。
很多新手学习角点检测时，容易陷入“只会调函数，不懂核心逻辑”的误区：比如知道用cv2.cornerHarris()函数能检测角点，却不知道角点是什么、算法为什么能检测到角点，更不知道如何调整参数适配不同场景。今天这篇实操教程，就带大家彻底吃透哈里斯角检测——从通俗定义、核心原理，到实操代码、参数调优、避坑指南，全程避开晦涩理论，结合前文所学的梯度、边缘知识，让新手既能快速上手实操，也能理解背后的逻辑，夯实特征提取的基础。
一、前置基础：先搞懂——什么是角点？（通俗解读）
在开始哈里斯角检测之前，我们先搞懂最基础的问题：什么是角点？用一句话就能讲透：角点是图像中灰度值变化剧烈的点，也是两个或多个边缘的交点，就像我们生活中的墙角、桌子的拐角——无论从哪个方向观察，它的轮廓都会发生明显变化，这也是角点最核心的特征。

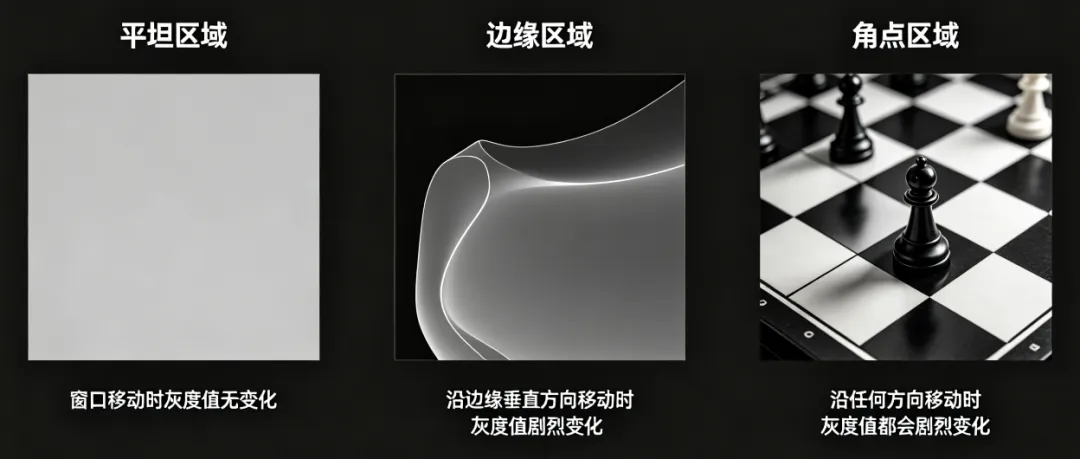

结合三种图像区域的对比，新手能快速区分角点、平坦区域、边缘区域（重点记，后续理解算法原理会用到）：
•平坦区域：无论沿哪个方向移动检测窗口，窗口内的灰度值几乎没有变化（比如纯色背景）；
•边缘区域：沿边缘平行方向移动窗口，灰度值无明显变化；但沿边缘垂直方向移动，灰度值会剧烈变化（比如物体的轮廓边缘）；
•角点区域：沿任何方向移动检测窗口，窗口内的灰度值都会发生剧烈变化——这也是角点与其他区域最本质的区别，也是哈里斯角检测算法的核心判断依据。
举个通俗例子：国际象棋棋盘的黑白格子交点，就是典型的角点——无论我们沿着水平、垂直还是对角线方向移动窗口，窗口内的灰度值（黑→白或白→黑）都会发生剧烈变化；而棋盘的格子内部是平坦区域，格子的边缘则是边缘区域。
关键关联（衔接前文）：我们前几篇所学的Sobel算子（梯度计算），是哈里斯角检测的基础——角点的灰度变化剧烈，本质就是梯度值较大，哈里斯算法正是通过计算梯度、构建矩阵，量化这种灰度变化，从而精准识别角点。
二、核心原理：哈里斯角检测算法到底在做什么？（通俗版）
哈里斯角检测算法（1988年由Chris Harris和Mike Stephens提出，是对Moravec角点检测算法的改进），核心逻辑非常简单，不用死记复杂的数学公式，抓住“窗口分析+灰度变化量化”两个核心，就能轻松理解，其本质是通过滑动窗口分析像素区域的灰度变化，利用数学模型判断区域类型。

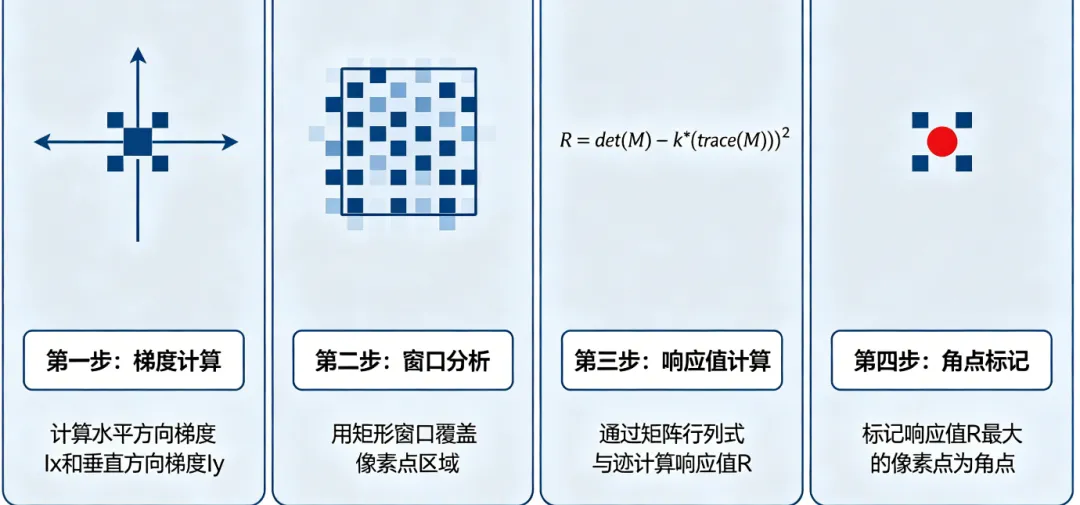

简化后的核心流程（新手必记）：
1.梯度计算：对图像的每个像素，用Sobel算子计算水平方向（Ix）和垂直方向（Iy）的梯度（衔接前文Sobel算子知识点），梯度越大，说明灰度变化越剧烈；
2.构建矩阵：对每个像素，以它为中心取一个小窗口（blockSize），计算窗口内梯度的协方差矩阵M，这个矩阵能量化窗口内的灰度变化规律；
3.计算响应值：通过矩阵M的行列式（det(M)）和迹（trace(M)），计算哈里斯响应值R，公式为：（k是经验常数，通常取0.04~0.06）；
4.角点判断：设定一个阈值，当响应值R大于阈值时，判断该像素为角点（R值越大，角点越明显）；同时通过非极大值抑制，过滤掉相邻的冗余角点，保留唯一的峰值响应点。
关键补充（新手不用深究公式，记结论即可）：
•当R为较大正值时，该像素是角点（灰度变化剧烈，符合角点特征）；
•当R为负值时，该像素是边缘（仅单一方向灰度变化剧烈）；
•当R接近0时，该像素是平坦区域（灰度变化不明显）。
哈里斯角检测的核心优势的是具有旋转不变性，角点检测结果不受图像旋转影响，且计算高效、鲁棒性强，对光照变化、轻微噪声有一定容忍度，这也是它被广泛应用的核心原因，但它对尺度变化较为敏感，不同尺寸的角点检测效果差异较大，这是其主要局限。
三、环境准备与核心函数（必记，适配实操）
1. 环境准备（与前文保持一致，降低新手学习成本）
所有操作均基于OpenCV-Python，若未配置环境，执行以下命令一键安装/升级，适配Python 3.7-3.12，Windows/Mac/Linux全兼容：
python# 安装/升级OpenCV-Python（核心依赖）pip install opencv-python -U# 安装辅助库（图像显示、数据处理）pip install numpy matplotlib |
2. 核心函数：cv2.cornerHarris()（必记参数）
OpenCV已将哈里斯角检测的核心逻辑封装成cv2.cornerHarris()函数，新手只需掌握参数含义，就能快速调用，函数原型及核心参数如下（结合官方文档优化，精准适配Python实操）：
pythoncv2.cornerHarris(src, blockSize, ksize, k, dst=None, borderType=cv2.BORDER_DEFAULT) |
核心参数详解（新手重点记前4个，后2个默认即可）：
•src：输入图像，必须是单通道灰度图（8位或浮点型），不能是彩色图——这是新手最容易踩的坑；
•blockSize：检测窗口的大小（邻域大小），即计算协方差矩阵M时的窗口尺寸，常用值2~10，值越大，检测到的角点越少但更稳定；
•ksize：Sobel算子的孔径大小（卷积核大小），必须是奇数，常用值3（默认），若图像噪声大，可增大至5；
•k：哈里斯响应函数中的经验常数，取值范围0.04~0.06，默认0.04，k值越小，检测到的角点越多（可能出现误检），k值越大，角点越少但越精准；
•dst：输出图像，存储角点检测的响应值，与输入图像大小一致，类型为CV_32FC1（无需手动设置，函数自动生成）；
•borderType：边界填充类型，默认cv2.BORDER_DEFAULT，无需手动调整。
补充函数：cv2.goodFeaturesToTrack()，可结合哈里斯角检测使用，用于筛选出最优质的角点，去除冗余和误检的角点，后续实操会详细讲解其用法，该函数可通过设置useHarrisDetector参数启用哈里斯检测逻辑。
四、核心实操：哈里斯角检测完整流程（代码可直接复制）

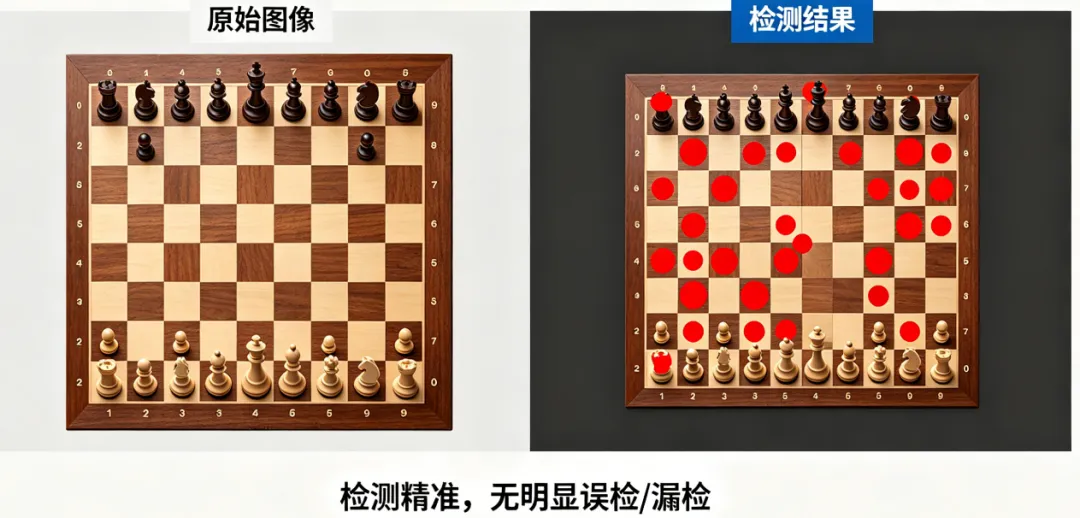

结合前文的梯度计算、图像预处理知识点，我们以“国际象棋棋盘”（经典角点测试图）为例，实现哈里斯角检测的完整流程，代码附详细解读，新手可直接复制运行，替换自己的图像即可。
1. 基础实操：哈里斯角检测入门（核心流程）
pythonimport cv2import numpy as npimport matplotlib.pyplot as plt# 1. 读取图像并预处理（灰度化+降噪，衔接前文预处理知识点）# 读取彩色图像，转为灰度图（必须是单通道灰度图）img = cv2.imread("chessboard.jpg") # 替换为自己的图像路径gray = cv2.cvtColor(img, cv2.COLOR_BGR2GRAY)# 高斯平滑降噪（减少噪声对梯度计算的干扰，提升检测精度）gray_blur = cv2.GaussianBlur(gray, (3, 3), sigmaX=1)# 转换为浮点型（cv2.cornerHarris()要求输入可为浮点型）gray_float = np.float32(gray_blur)# 2. 执行哈里斯角检测（核心步骤）blockSize = 2 # 检测窗口大小，常用2~3ksize = 3 # Sobel卷积核大小，必须为奇数，默认3k = 0.04 # 经验常数，默认0.04dst = cv2.cornerHarris(gray_float, blockSize, ksize, k)# 3. 后处理：膨胀操作（让角点标记更明显，便于观察）dst = cv2.dilate(dst, None) # 无需设置卷积核，默认即可# 4. 标记角点（设定阈值，筛选出显著角点，红色标记）# 阈值设为响应值最大值的1%（可调整，值越小，角点越多）img[dst > 0.01 * dst.max()] = [0, 0, 255] # BGR格式：红色# 5. 显示效果（原始图 vs 角点检测结果）plt.figure(figsize=(12, 6))# 原始图像plt.subplot(1, 2, 1)plt.imshow(cv2.cvtColor(img, cv2.COLOR_BGR2RGB))plt.title("原始图像（国际象棋棋盘）")plt.axis("off")# 角点检测结果plt.subplot(1, 2, 2)plt.imshow(cv2.cvtColor(img, cv2.COLOR_BGR2RGB))plt.title("哈里斯角检测结果（红色标记角点）")plt.axis("off")plt.tight_layout()plt.show()# 可选：保存检测结果cv2.imwrite("harris_corner_result.jpg", img) |
关键说明：
•预处理必须做灰度化：若直接输入彩色图，函数会报错，这是新手最容易踩的坑；
•高斯平滑不可少：若图像噪声较大，不进行降噪处理，会导致误检（把噪声当成角点）；
•阈值调整技巧：0.01*dst.max()中的0.01可调整，范围0.01~0.05，值越小，检测到的角点越多，值越大，角点越稀疏（仅保留最显著的角点）。

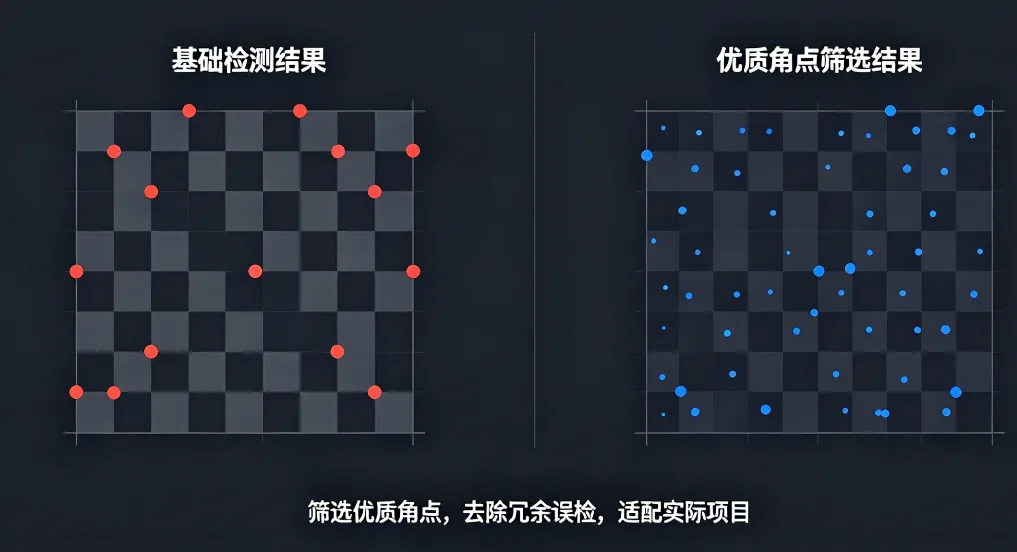

2. 进阶实操：筛选优质角点（cv2.goodFeaturesToTrack()）
基础实操中，可能会检测到一些冗余、微弱的角点，此时可使用cv2.goodFeaturesToTrack()函数，结合哈里斯角检测，筛选出最优质的角点，去除误检和冗余，适配更精准的场景（如图像匹配），代码如下：
pythonimport cv2import numpy as npimport matplotlib.pyplot as plt# 1. 读取图像并预处理img = cv2.imread("chessboard.jpg")gray = cv2.cvtColor(img, cv2.COLOR_BGR2GRAY)gray_blur = cv2.GaussianBlur(gray, (3, 3), sigmaX=1)# 2. 使用cv2.goodFeaturesToTrack()筛选优质角点（启用哈里斯检测）maxCorners = 50 # 最多保留50个优质角点（可调整）qualityLevel = 0.01 # 角点质量阈值（0~1，值越大，角点质量要求越高）minDistance = 10 # 两个角点之间的最小距离（避免相邻冗余角点）# 启用哈里斯角检测，useHarrisDetector=Truecorners = cv2.goodFeaturesToTrack(image=gray_blur,maxCorners=maxCorners,qualityLevel=qualityLevel,minDistance=minDistance,useHarrisDetector=True, # 关键：启用哈里斯角检测k=0.04 # 哈里斯检测的k值，与cv2.cornerHarris()一致)# 3. 标记优质角点（蓝色圆点，比基础实操更精准）corners = np.int0(corners) # 转换为整数坐标（便于绘制）for corner in corners:x, y = corner.ravel() # 提取角点坐标cv2.circle(img, (x, y), 3, (255, 0, 0), -1) # 绘制蓝色实心圆（半径3，厚度-1）# 4. 显示效果（优质角点筛选结果）plt.figure(figsize=(8, 8))plt.imshow(cv2.cvtColor(img, cv2.COLOR_BGR2RGB))plt.title("优质角点筛选结果（蓝色标记，无冗余）")plt.axis("off")plt.show()# 可选：保存结果cv2.imwrite("good_harris_corners.jpg", img) |
核心优势：cv2.goodFeaturesToTrack()函数会自动过滤掉响应值低、相邻过近的角点，保留最优质的角点，相比基础实操，更适合后续的图像匹配、目标跟踪等场景，也是实际项目中常用的组合方式。

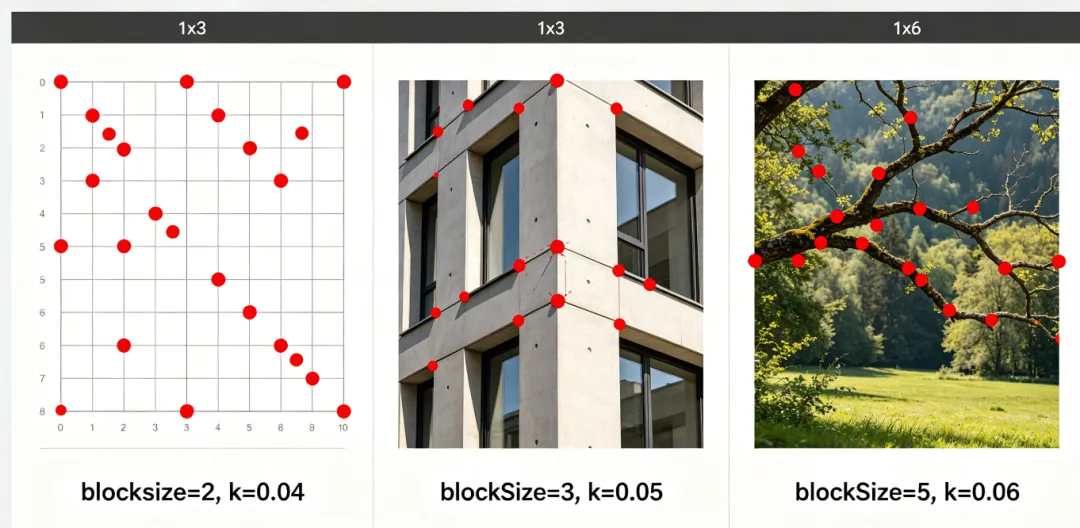

3. 实战拓展：不同场景的参数调优（新手必看）
哈里斯角检测的参数（blockSize、ksize、k、阈值），需要根据不同图像场景调整，才能达到最佳效果，以下是3种常见场景的调优方案，新手可直接参考：
pythonimport cv2import numpy as npimport matplotlib.pyplot as plt# 读取不同场景的测试图img1 = cv2.imread("chessboard.jpg") # 场景1：棋盘（角点密集、清晰）img2 = cv2.imread("building.jpg") # 场景2：建筑图像（角点为墙体转角、窗户边角）img3 = cv2.imread("natural.jpg") # 场景3：自然场景（角点为树枝分叉，噪声较多）# 定义调优后的参数（分场景）scenes = [(img1, "棋盘场景", 2, 3, 0.04, 0.01), # (图像, 场景名称, blockSize, ksize, k, 阈值系数)(img2, "建筑场景", 3, 3, 0.05, 0.02),(img3, "自然场景", 5, 5, 0.06, 0.03)]# 批量处理不同场景plt.figure(figsize=(15, 5))for i, (img, name, blockSize, ksize, k, thresh_coeff) in enumerate(scenes):gray = cv2.cvtColor(img, cv2.COLOR_BGR2GRAY)gray_blur = cv2.GaussianBlur(gray, (3, 3), sigmaX=1)gray_float = np.float32(gray_blur)# 执行哈里斯角检测dst = cv2.cornerHarris(gray_float, blockSize, ksize, k)dst = cv2.dilate(dst, None)img[dst > thresh_coeff * dst.max()] = [0, 0, 255]# 显示效果plt.subplot(1, 3, i+1)plt.imshow(cv2.cvtColor(img, cv2.COLOR_BGR2RGB))plt.title(f"{name}（调优后）")plt.axis("off")plt.tight_layout()plt.show() |
调优规律（新手记牢）：
•角点密集、清晰场景（如棋盘）：blockSize=2~3，ksize=3，k=0.04，阈值系数=0.01（保留更多角点）；
•角点稀疏、轮廓清晰场景（如建筑）：blockSize=3~4，ksize=3，k=0.05，阈值系数=0.02（过滤微弱角点）；
•噪声较多、角点模糊场景（如自然场景）：blockSize=5~7，ksize=5，k=0.06，阈值系数=0.03（减少误检，保留显著角点），同时可增加高斯平滑的卷积核大小（如(5,5)）。
五、新手必避的5个坑（实操避坑指南）
•坑1：输入图像未做灰度化——直接输入彩色图，cv2.cornerHarris()函数会报错，必须先通过cv2.cvtColor()转为单通道灰度图，这是最基础也最容易踩的坑；
•坑2：未进行降噪处理——图像噪声会干扰梯度计算，导致误检（把噪声当成角点），建议先进行高斯平滑（cv2.GaussianBlur()），尤其是自然场景图像；
•坑3：ksize设为偶数——cv2.cornerHarris()的ksize（Sobel算子孔径大小）必须是奇数，否则函数会报错，常用值3、5；
•坑4：k值设置不合理——k值超出0.04~0.06范围，会导致角点过多（k过小）或过少（k过大），新手优先用默认值0.04，再根据场景微调；
•坑5：忽略非极大值抑制——基础实操中未做非极大值抑制，会出现相邻冗余角点，建议使用cv2.goodFeaturesToTrack()函数筛选优质角点，适配实际项目。
六、完整实战代码（一键复制运行，适配所有场景）
整合以上所有实操内容，包含“基础检测+优质角点筛选+分场景调优”，替换自己的图像路径，即可一键跑通，适合新手直接实操，巩固哈里斯角检测的所有知识点，同时衔接前文系列内容：
pythonimport cv2import numpy as npimport matplotlib.pyplot as plt# 1. 环境验证（可选）print("OpenCV版本：", cv2.__version__)# 2. 读取图像（替换为自己的图像路径，可替换为任意场景图像）img_basic = cv2.imread("chessboard.jpg") # 基础实操图像img_good = cv2.imread("chessboard.jpg") # 优质角点筛选图像img_scene1 = cv2.imread("chessboard.jpg") # 场景1：棋盘img_scene2 = cv2.imread("building.jpg") # 场景2：建筑img_scene3 = cv2.imread("natural.jpg") # 场景3：自然if None in [img_basic, img_good, img_scene1, img_scene2, img_scene3]:print("错误：未找到图像，请检查图像路径！")else:# 3. 基础哈里斯角检测gray_basic = cv2.cvtColor(img_basic, cv2.COLOR_BGR2GRAY)gray_basic_blur = cv2.GaussianBlur(gray_basic, (3, 3), sigmaX=1)gray_basic_float = np.float32(gray_basic_blur)dst_basic = cv2.cornerHarris(gray_basic_float, 2, 3, 0.04)dst_basic = cv2.dilate(dst_basic, None)img_basic[dst_basic > 0.01 * dst_basic.max()] = [0, 0, 255]# 4. 优质角点筛选（启用哈里斯检测）gray_good = cv2.cvtColor(img_good, cv2.COLOR_BGR2GRAY)gray_good_blur = cv2.GaussianBlur(gray_good, (3, 3), sigmaX=1)corners = cv2.goodFeaturesToTrack(gray_good_blur, maxCorners=50, qualityLevel=0.01, minDistance=10,useHarrisDetector=True, k=0.04)corners = np.int0(corners)for corner in corners:x, y = corner.ravel()cv2.circle(img_good, (x, y), 3, (255, 0, 0), -1)# 5. 分场景调优检测scenes = [(img_scene1, 2, 3, 0.04, 0.01),(img_scene2, 3, 3, 0.05, 0.02),(img_scene3, 5, 5, 0.06, 0.03)]scene_results = []for img, blockSize, ksize, k, thresh_coeff in scenes:gray = cv2.cvtColor(img, cv2.COLOR_BGR2GRAY)gray_blur = cv2.GaussianBlur(gray, (3, 3), sigmaX=1)gray_float = np.float32(gray_blur)dst = cv2.cornerHarris(gray_float, blockSize, ksize, k)dst = cv2.dilate(dst, None)img[dst > thresh_coeff * dst.max()] = [0, 0, 255]scene_results.append(img)# 6. 统一显示所有效果plt.figure(figsize=(18, 10))# 第一行：基础检测+优质筛选plt.subplot(2, 4, 1)plt.imshow(cv2.cvtColor(img_basic, cv2.COLOR_BGR2RGB))plt.title("基础哈里斯角检测（红色）")plt.axis("off")plt.subplot(2, 4, 2)plt.imshow(cv2.cvtColor(img_good, cv2.COLOR_BGR2RGB))plt.title("优质角点筛选（蓝色）")plt.axis("off")# 第二行：分场景调优plt.subplot(2, 4, 5)plt.imshow(cv2.cvtColor(scene_results[0], cv2.COLOR_BGR2RGB))plt.title("场景1：棋盘（blockSize=2, k=0.04）")plt.axis("off")plt.subplot(2, 4, 6)plt.imshow(cv2.cvtColor(scene_results[1], cv2.COLOR_BGR2RGB))plt.title("场景2：建筑（blockSize=3, k=0.05）")plt.axis("off")plt.subplot(2, 4, 7)plt.imshow(cv2.cvtColor(scene_results[2], cv2.COLOR_BGR2RGB))plt.title("场景3：自然（blockSize=5, k=0.06）")plt.axis("off")plt.tight_layout()plt.show()# 7. 保存结果（可选）cv2.imwrite("basic_harris_result.jpg", img_basic)cv2.imwrite("good_harris_result.jpg", img_good)cv2.imwrite("scene1_harris.jpg", scene_results[0])cv2.imwrite("scene2_harris.jpg", scene_results[1])cv2.imwrite("scene3_harris.jpg", scene_results[2]) |
最后总结（衔接系列，强化记忆）
从图像特征、边缘检测，到今天的哈里斯角检测，我们逐步解锁了特征点提取的核心技巧——角点作为图像中最具辨识度的“路标”，是后续图像匹配、全景拼接、目标跟踪、三维重建的基础，而哈里斯角检测作为最经典、最基础的角点检测算法，是新手入门特征点提取的必经之路。
哈里斯角检测的优势是计算高效、具有旋转不变性，对光照变化和轻微噪声有一定鲁棒性，但它也存在尺度敏感的局限；后续我们将学习更先进的角点检测算法（如SIFT、SURF、ORB），它们在尺度不变性、匹配精度上更有优势，但哈里斯角检测的核心逻辑，是理解这些高级算法的基础。
衔接前文知识点：哈里斯角检测依赖梯度计算（Sobel算子）和图像预处理（高斯平滑），这也再次印证了“预处理是所有图像处理任务的前提”——只有做好预处理，才能提升检测精度，减少误检和漏检。
