Allegro + Python联动：用PcbClow打通SKILL IPC通信全流程

从ipcBeginProcess到File IPC，手把手实现Allegro自动化

引言：为什么需要Allegro与Python通信？

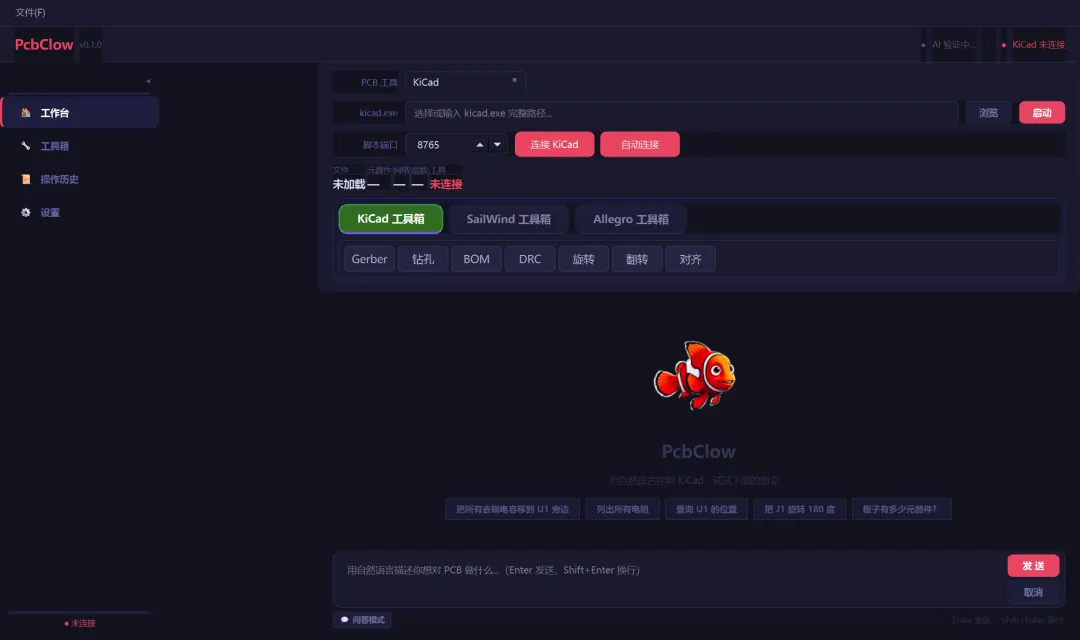

Cadence Allegro PCB Editor是业界最主流的PCB设计工具之一，但它的二次开发语言SKILL在数据处理、AI集成方面远不如Python强大。如果能实现Allegro与Python的双向通信，就能用Python的丰富生态来增强Allegro的功能——这正是PcbClow的核心理念。

但在实践中，Allegro与外部程序的通信并不简单。很多人尝试过TCP Socket、COM组件、甚至共享内存，但都遇到了各种问题。今天我就来详细讲解Allegro SKILL IPC的正确姿势。

一、Allegro SKILL IPC机制详解

Allegro PCB Editor提供了以下IPC函数：

1. ipcBeginProcess：启动子进程，通过stdin/stdout双向通信          - 子进程的stdout → SKILL dataHandler回调          - SKILL ipcWriteProcess → 子进程stdin

2. ipcSkillProcess：让外部程序执行SKILL函数          - 外部程序发送SKILL表达式，Allegro自动eval          - 结果通过回调返回

3. ipcReadProcess/ipcWriteProcess：读写子进程数据

⚠️ 重要提醒：axlRemoteServer和axlRemoteCall是Virtuoso（IC设计）的函数，Allegro PCB Editor中不可用！很多教程误用了这些函数。

片: Allegro SKILL IPC架构图，展示ipcBeginProcess的数据流向

二、方案选型：TCP Relay vs File IPC

基于ipcBeginProcess，有两种通信方案：

方案A：TCP Relay          Allegro → ipcBeginProcess启动Python relay → relay连接PcbClow TCP Server          优点：实时双向通信          缺点：需要端口、需要relay进程、启动顺序敏感

方案B：File IPC          PcbClow写入commands.il → SKILL after_command触发读取执行 → 写入results.txt          优点：零网络依赖、无需额外进程、无启动顺序问题          缺点：需要用户操作触发（可通过PCBCLOW_poll()主动触发）

PcbClow最终选择了File IPC方案，原因很简单：          Allegro与第三方工具通信，根本不需要端口！          File IPC更简单、更可靠、更符合企业级部署需求。

三、File IPC实现详解

File IPC的完整通信流程：

1. 初始化阶段：          SKILL脚本加载时，PCBCLOW_fileIPCInit()创建%TEMP%\pcbclow_ipc目录，          注册axlTriggerSet('after_command 'PCBCLOW_afterCommandHandler)

2. 发送命令：          Python侧写入commands.il文件，内容为SKILL表达式          例如：PCBCLOW_moveComponent("R1" 100.0 200.0)

3. 执行命令：          用户在Allegro中执行任意操作 → after_command触发 →          PCBCLOW_executeCommand()读取commands.il → evalstring执行 →          结果写入results.txt

4. 读取结果：          Python侧读取results.txt，解析OK:或ERROR:前缀

片: File IPC数据流时序图

四、SKILL脚本核心代码解析

PcbClow的SKILL脚本（allegro_skill_server.il）核心逻辑：

;; after_command组合处理器          defun( PCBCLOW_afterCommandHandler ()          PCBCLOW_autoConnect();; 自动连接          PCBCLOW_executeCommand();; 执行文件命令          )

;; 注册触发器          axlTriggerSet('after_command 'PCBCLOW_afterCommandHandler)

关键设计：axlTriggerSet每个事件只接受一个回调，所以autoConnect和executeCommand必须合并到一个handler中。

片: SKILL脚本在Allegro命令窗口的输出日志

脚本加载后会自动初始化File IPC并尝试连接，无需用户手动操作。每条日志都带有'PcbClow LOG:'前缀，方便排查通信问题。

五、Python侧Bridge实现

PcbClow的AllegroFileIPC类负责Python侧的文件通信：

class AllegroFileIPC:          def send_skill(self, expression, timeout=10.0):          # 1. 删除旧结果文件          # 2. 写入命令文件          # 3. 触发SKILL轮询          # 4. 等待结果文件出现          # 5. 读取并解析结果

def send_no_wait(self, expression):          # 写入命令但不等待结果（用于触发连接）

每个步骤都有详细的日志输出，包括：          - [AllegroFileIPC] Wrote trigger command          - [AllegroFileIPC] Waiting for result          - [AllegroFileIPC] Result received

片: Python侧日志输出截图

六、实战：Allegro自动获取PCB板卡信息

通信建立后，你可以用Python轻松获取Allegro中的PCB数据：

from pcbclow.adapters.allegro_bridge import AllegroBridge

bridge = AllegroBridge()          bridge.connect()# 自动File IPC连接

board_info = bridge.get_board_info()          print(f'板名: {board_info.board_name}')          print(f'元器件数: {board_info.component_count}')          print(f'网络数: {board_info.net_count}')

底层会发送PCBCLOW_getDesignInfo()到SKILL，SKILL调用axlDBGetDesign()获取数据并返回。

片: Python获取Allegro板卡信息的运行结果

这就是File IPC的威力——无需端口，无需relay，Python和Allegro通过文件系统就能可靠通信。

总结

Allegro SKILL IPC通信的要点：          1. 使用ipcBeginProcess或File IPC，不要用axlRemoteServer          2. File IPC更简单可靠，适合大多数场景          3. axlTriggerSet('after_command)是核心触发机制          4. 每个节点都加日志，排查问题事半功倍

PcbClow已经把这些全部封装好了，你只需pip install就能用。
