Linux 6.12 内核块设备驱动开发实战：从基础到 vmem_disk 实例

前言

🎯 业务场景

在嵌入式开发中，我们经常需要存储数据。常见的存储介质包括：

• 硬盘/SSD：机械硬盘和固态硬盘
• U 盘/SD 卡：便携式存储设备
• eMMC/NAND Flash：嵌入式设备常用存储
• 虚拟磁盘：用于测试、模拟、Ramdisk 等场景

今天我们要开发的 vmem_disk（虚拟内存磁盘），就是一种基于内存的块设备，它将一块内存区域模拟成块设备，提供标准块设备的读写接口。

💡 应用价值

vmem_disk 的典型应用场景：

1. 高性能临时存储：将内存作为磁盘，适合需要高速读写的临时数据
2. 测试环境搭建：无需真实硬件即可测试块设备驱动的所有功能
3. 教学演示：学习块设备驱动的最佳实践，无需担心硬件损坏
4. 缓存层实现：可以作为软件定义缓存的基础

🔧 驱动作用

块设备驱动是 Linux 内核中最核心的子系统之一。它负责：

• 接收上层文件系统的 I/O 请求
• 调度和优化请求顺序
• 与硬件设备交互完成数据传输
• 管理设备的生命周期

在 Linux 6.x 内核中，块设备驱动框架已经全面向 blk-mq（multi-queue block layer）架构迁移，这带来了更好的多核扩展性和性能。

一、原理精讲

1.1 块设备驱动核心概念（通俗版 🎓）

在动手开发之前，让我们先理解几个关键概念。为了让萌新也能理解，我会用通俗的语言解释：

📦 主设备号与次设备号

想象一个城市里的停车场系统：

• 主设备号（Major Number）：就像"停车场类型编号"，A区是地上停车场，B区是地下停车场。Linux 中，主设备号标识驱动类型（如 8 是 SCSI 磁盘，253 是虚拟设备）
• 次设备号（Minor Number）：就像"A区的第56号车位"。Linux 中，次设备号区分同一驱动下的多个设备

#define VMEM_DISK_MINORS 4  // 支持4个次设备号，即最多4个分区

🎫 gendisk 结构体

gendisk 就像块设备的"身份证"和"档案卡"，记录了设备的所有信息：

🚀 blk-mq 架构

什么是 blk-mq？

传统的块设备层是单队列的，就像只有一个收银台的超市，结账要排队。

blk-mq（Block Multi-Queue，多队列块层）就像超市改造后有 8 个收银台，多个收银员可以同时处理结账，效率大幅提升！

Linux 6.12 内核为什么选择 blk-mq？

1. 更好的多核扩展性：多个 CPU 核心可以同时处理 I/O 请求
2. 降低锁竞争：不同队列使用不同的锁，减少等待
3. 硬件原生支持：现代 NVMe SSD 等硬件本身就支持多队列

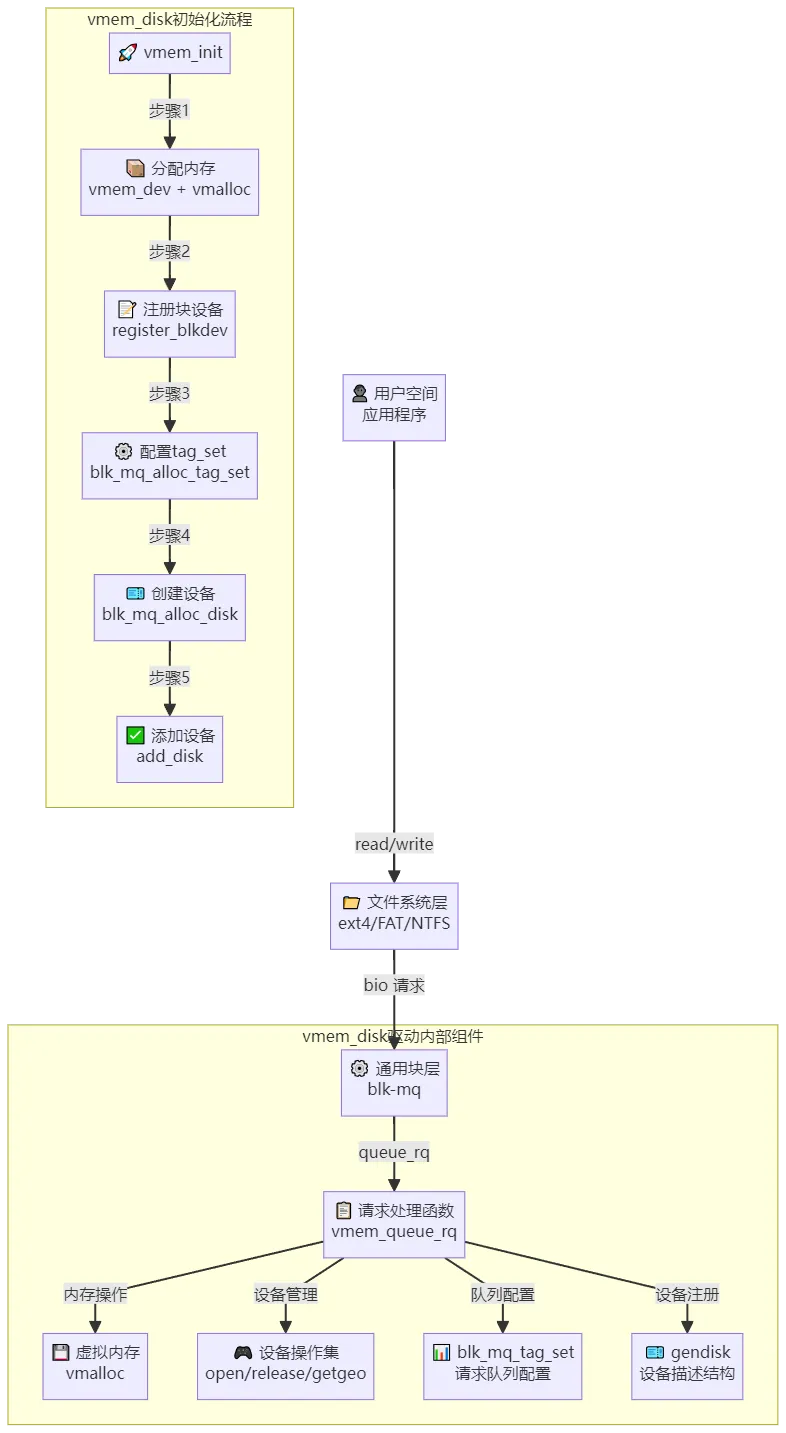

1.2 整体架构图

让我们通过 Mermaid 图来理解整个块设备驱动的架构：

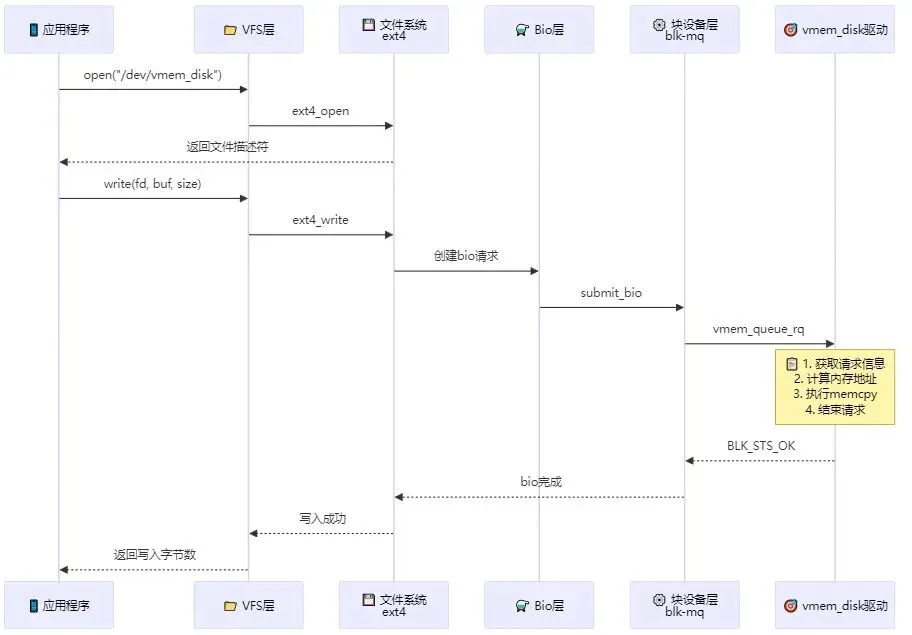

1.3 函数调用时序图

下面是应用程序读写 vmem_disk 的完整调用流程：

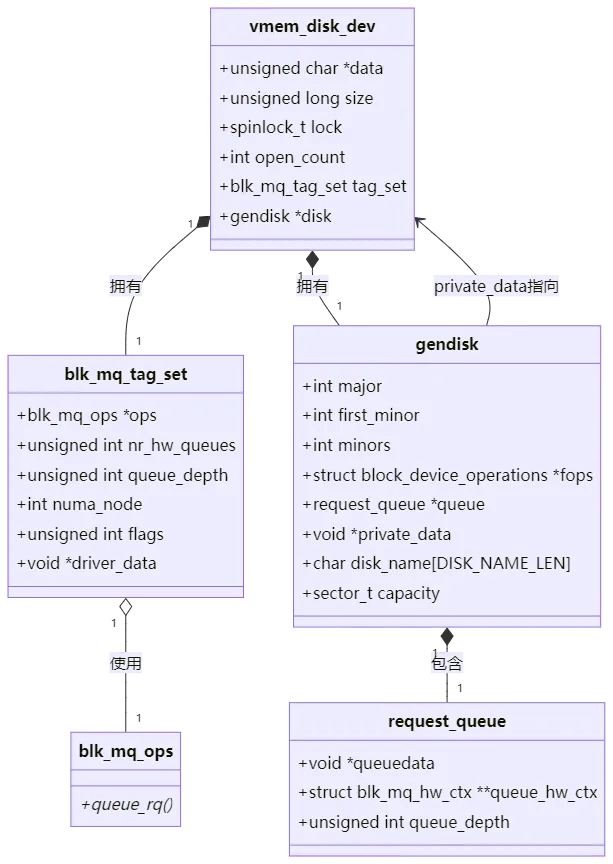

1.4 数据结构关系图

1.5 核心 API 一览表

二、代码实操

2.1 完整驱动源码

以下是 [vmem_disk.c](file:///home/rlk/rzg/rz_linux-cip-rz-6.12-cip7-rt/testcode/driver/vmem/vmem_disk.c) 的完整实现，可直接编译使用：

/** * vmem_disk.c - 虚拟内存块设备驱动 *  * 功能：创建一个基于内存的虚拟块设备 * 内核版本：Linux 6.12 * 硬件平台：ARM64 (RK3568/RZ/G2L) *  * 作者：Linux Kernel Developer * 版本：1.0 */#include<linux/module.h>      // 内核模块相关#include<linux/fs.h>         // 文件系统相关#include<linux/blkdev.h>     // 块设备相关#include<linux/blk-mq.h>     // 多队列块层#include<linux/hdreg.h>       // 硬盘geometry#include<linux/slab.h>        // 内存分配#include<linux/spinlock.h>   // 自旋锁#include<linux/vmalloc.h>    // 虚拟内存分配/*====================================== * 宏定义 *======================================*/#define VMEM_DISK_NAME "vmem_disk"// 设备名称#define VMEM_DISK_MINORS 4                   // 支持4个次设备号#define VMEM_DISK_SIZE (16 * 1024 * 1024)    // 16MB虚拟磁盘/*====================================== * 设备结构体定义 *======================================*//** * vmem_disk_dev - 虚拟磁盘设备结构体 *  * 这个结构体保存了设备的所有私有信息， * 通过 gendisk->private_data 访问。 */structvmem_disk_dev {unsignedchar *data;         // 数据存储区（vmalloc分配）unsignedlong size;          // 设备大小spinlock_t lock;             // 保护open_count的自旋锁int open_count;              // 打开计数，防止意外卸载structblk_mq_tag_settag_set;// blk-mq队列配置structgendisk *disk;// 指向 gendisk 的指针};/*====================================== * 全局变量 *======================================*/staticstructvmem_disk_dev *vmem_dev;// 设备实例指针staticint vmem_major;                   // 主设备号（动态分配）/*====================================== * I/O 请求处理函数（核心⭐） *======================================*//** * vmem_queue_rq - 处理块 I/O 请求 *  * 这是驱动最核心的函数！每当有读写请求时， * 内核就会调用这个函数来处理。 *  * @hctx: 硬件队列上下文 * @bd: 请求队列数据 *  * 返回值：BLK_STS_OK 表示成功，其他表示错误 */staticblk_status_tvmem_queue_rq(struct blk_mq_hw_ctx *hctx,const struct blk_mq_queue_data *bd){structrequest *req = bd->rq;// 获取请求structbio_vecbvec;// bio段结构structreq_iteratoriter;// 迭代器sector_t sector = blk_rq_pos(req);      // 起始扇区号int ret = BLK_STS_OK;                    // 默认成功// ⭐ 告诉内核我开始处理这个请求了    blk_mq_start_request(req);// 遍历请求中的所有 bio 段// 为什么要遍历？因为一个大请求可能被分成多个段    rq_for_each_segment(bvec, req, iter) {char *buffer = page_address(bvec.bv_page) + bvec.bv_offset;unsignedint seg_len = bvec.bv_len;// 🔒 边界检查：防止访问越界if (sector * SECTOR_SIZE + seg_len > vmem_dev->size) {            pr_err("vmem_disk: access beyond device size!\n");            ret = BLK_STS_IOERR;break;        }// 📖📝 根据读写方向执行数据拷贝if (rq_data_dir(req) == READ) {// 读：从虚拟内存拷贝到用户缓冲区memcpy(buffer, vmem_dev->data + sector * SECTOR_SIZE, seg_len);        } else {// 写：从用户缓冲区拷贝到虚拟内存memcpy(vmem_dev->data + sector * SECTOR_SIZE, buffer, seg_len);        }// 更新扇区号，为下一个段做准备        sector += seg_len / SECTOR_SIZE;    }// ✅ 请求处理完成，通知内核    blk_mq_end_request(req, ret);return BLK_STS_OK;}/*====================================== * blk-mq 操作集定义 *======================================*//** * blk_mq_ops - blk-mq 操作函数集 *  * 定义了驱动支持的回调函数。 * 这里我们只实现了 queue_rq，即请求处理函数。 */staticconststructblk_mq_opsvmem_mq_ops = {    .queue_rq = vmem_queue_rq,  // 核心：请求处理函数};/*====================================== * 设备操作函数 *======================================*//** * vmem_open - 打开块设备 *  * 当应用程序打开 /dev/vmem_disk 时调用 */staticintvmem_open(struct gendisk *disk, blk_mode_t mode){structvmem_disk_dev *dev = disk->private_data;    spin_lock(&dev->lock);    dev->open_count++;  // 增加打开计数    spin_unlock(&dev->lock);    pr_info("vmem_disk: device opened (count=%d)\n", dev->open_count);return0;}/** * vmem_release - 释放块设备 *  * 当应用程序关闭文件描述符时调用 */staticvoidvmem_release(struct gendisk *disk){structvmem_disk_dev *dev = disk->private_data;    spin_lock(&dev->lock);    dev->open_count--;  // 减少打开计数    spin_unlock(&dev->lock);    pr_info("vmem_disk: device released (count=%d)\n", dev->open_count);}/** * vmem_getgeo - 获取磁盘几何信息 *  * 用于 fdisk 等分区工具识别设备参数 */staticintvmem_getgeo(struct block_device *bdev, struct hd_geometry *geo){structvmem_disk_dev *dev = bdev->bd_disk->private_data;// 计算柱面数    geo->cylinders = dev->size / (geo->heads * geo->sectors * SECTOR_SIZE);    geo->heads = 4;      // 磁头数    geo->sectors = 16;   // 每磁道扇区数    geo->start = 0;      // 起始扇区return0;}/*====================================== * 块设备操作集 *======================================*//** * block_device_operations - 设备操作集 *  * 定义了设备支持的所有操作函数 */staticconststructblock_device_operationsvmem_blk_ops = {    .owner = THIS_MODULE,    .open = vmem_open,           // 打开设备    .release = vmem_release,      // 释放设备    .getgeo = vmem_getgeo,        // 获取几何信息};/*====================================== * 驱动初始化（模块加载时执行） *======================================*//** * vmem_init - 驱动初始化函数 *  * 模块加载时，内核会调用这个函数。 * 我们在这里完成所有的准备工作。 */staticint __init vmem_init(void){int ret;// 定义队列限制参数（Linux 6.12 新API）structqueue_limitslim = {        .logical_block_size = SECTOR_SIZE,     // 逻辑块大小        .physical_block_size = SECTOR_SIZE,    // 物理块大小    };    pr_info("vmem_disk: initializing...\n");/* 步骤1：分配设备结构体 */// 使用 kzalloc 分配并清零内存    vmem_dev = kzalloc(sizeof(struct vmem_disk_dev), GFP_KERNEL);if (!vmem_dev) {        pr_err("vmem_disk: failed to allocate device structure\n");return -ENOMEM;    }/* 步骤2：分配虚拟内存作为存储空间 */    vmem_dev->size = VMEM_DISK_SIZE;    vmem_dev->data = vmalloc(vmem_dev->size);if (!vmem_dev->data) {        pr_err("vmem_disk: failed to allocate %lu bytes\n", vmem_dev->size);        ret = -ENOMEM;goto out_free_dev;    }memset(vmem_dev->data, 0, vmem_dev->size);  // 清零内存// 初始化自旋锁和计数器    spin_lock_init(&vmem_dev->lock);    vmem_dev->open_count = 0;/* 步骤3：注册块设备（动态分配主设备号） */// 第一个参数为0表示动态分配    vmem_major = register_blkdev(0, VMEM_DISK_NAME);if (vmem_major <= 0) {        pr_err("vmem_disk: failed to register block device\n");        ret = -EBUSY;goto out_free_data;    }    pr_info("vmem_disk: registered with major number %d\n", vmem_major);/* 步骤4：配置 blk-mq tag_set */// 这是 Linux 6.x 内核的新方式    vmem_dev->tag_set.ops = &vmem_mq_ops;    vmem_dev->tag_set.nr_hw_queues = 1;        // 硬件队列数（简单设备用1）    vmem_dev->tag_set.queue_depth = 128;        // 队列深度    vmem_dev->tag_set.numa_node = NUMA_NO_NODE; // 不绑定特定NUMA节点    vmem_dev->tag_set.flags = BLK_MQ_F_SHOULD_MERGE; // 允许合并相邻请求    vmem_dev->tag_set.driver_data = vmem_dev;   // 传递私有数据指针    ret = blk_mq_alloc_tag_set(&vmem_dev->tag_set);if (ret) {        pr_err("vmem_disk: failed to allocate tag set: %d\n", ret);goto out_unregister;    }/* 步骤5：分配并初始化 gendisk */// Linux 6.12 使用 blk_mq_alloc_disk 一步到位    vmem_dev->disk = blk_mq_alloc_disk(&vmem_dev->tag_set, &lim, vmem_dev);if (IS_ERR(vmem_dev->disk)) {        ret = PTR_ERR(vmem_dev->disk);        pr_err("vmem_disk: failed to allocate gendisk: %d\n", ret);goto out_free_tag_set;    }/* 步骤6：配置 gendisk 参数 */    vmem_dev->disk->major = vmem_major;    vmem_dev->disk->first_minor = 0;    vmem_dev->disk->minors = VMEM_DISK_MINORS;    vmem_dev->disk->fops = &vmem_blk_ops;    vmem_dev->disk->private_data = vmem_dev;snprintf(vmem_dev->disk->disk_name, DISK_NAME_LEN, "%s", VMEM_DISK_NAME);    set_capacity(vmem_dev->disk, vmem_dev->size / SECTOR_SIZE);/* 步骤7：将设备添加到系统 */    ret = add_disk(vmem_dev->disk);if (ret) {        pr_err("vmem_disk: failed to add disk: %d\n", ret);goto out_put_disk;    }    pr_info("vmem_disk: Virtual block device registered\n");    pr_info("  - Size: %lu MB\n", vmem_dev->size / (1024 * 1024));    pr_info("  - Major: %d\n", vmem_major);    pr_info("  - Device: /dev/%s\n", VMEM_DISK_NAME);return0;/* 错误处理：资源释放顺序很重要！ */out_put_disk:    put_disk(vmem_dev->disk);out_free_tag_set:    blk_mq_free_tag_set(&vmem_dev->tag_set);out_unregister:    unregister_blkdev(vmem_major, VMEM_DISK_NAME);out_free_data:    vfree(vmem_dev->data);out_free_dev:    kfree(vmem_dev);return ret;}/*====================================== * 驱动退出（模块卸载时执行） *======================================*//** * vmem_exit - 驱动退出函数 *  * 模块卸载时，内核会调用这个函数。 * 我们在这里释放所有申请的资源。 */staticvoid __exit vmem_exit(void){    pr_info("vmem_disk: unloading...\n");// 资源释放顺序与初始化相反    del_gendisk(vmem_dev->disk);           // 1. 从系统移除设备    put_disk(vmem_dev->disk);               // 2. 释放 gendisk    blk_mq_free_tag_set(&vmem_dev->tag_set); // 3. 释放 tag_set    unregister_blkdev(vmem_major, VMEM_DISK_NAME); // 4. 注销块设备    vfree(vmem_dev->data);                  // 5. 释放虚拟内存    kfree(vmem_dev);                        // 6. 释放设备结构体    pr_info("vmem_disk: unloaded successfully\n");}/*====================================== * 模块入口和出口 *======================================*/module_init(vmem_init);   // 指定初始化函数module_exit(vmem_exit);   // 指定退出函数/*====================================== * 模块信息 *======================================*/MODULE_LICENSE("GPL");                              // 开源协议MODULE_DESCRIPTION("Virtual Memory Disk Block Device Driver");  // 描述MODULE_AUTHOR("Linux Kernel Developer");             // 作者MODULE_VERSION("1.0");                              // 版本

2.2 Makefile 编写

驱动编译需要交叉编译器，Makefile 如下：

#========================================# vmem_disk Makefile# 适用于 Linux 6.12 内核# 目标平台：ARM64 (RK3568/RZ/G2L)#========================================# 内核源码目录KDIR := /home/rlk/rzg/rz_linux-cip-rz-6.12-cip7-rt# 当前目录PWD := $(shell pwd)# 编译目标obj-m := vmem_disk.o# 默认目标all: @echo "========================================" @echo "Building vmem_disk for ARM64..." @echo "Kernel source: $(KDIR)" @echo "========================================"$(MAKE) -C $(KDIR) M=$(PWD) modules ARCH=arm64 CROSS_COMPILE=aarch64-linux-gnu- @echo "" @echo "Build complete! Check vmem_disk.ko"# 清理clean: @echo "Cleaning..."$(MAKE) -C $(KDIR) M=$(PWD) clean# 安装到目标板（需要配置IP）install: all scp vmem_disk.ko root@192.168.3.133:/root/# 查看模块信息info: @echo "========================================" @echo "vmem_disk Module Info" @echo "========================================" @echo "Source: $(PWD)/vmem_disk.c" @echo "Output: $(PWD)/vmem_disk.ko" @echo "Target: ARM64 RK3568" @echo "" @if [ -f vmem_disk.ko ]; then \  echo "Module size:"; \  size vmem_disk.ko; \  echo ""; \  echo "Module info:"; \  modinfo vmem_disk.ko; \else \  echo "vmem_disk.ko not found. Run 'make' first."; \ fi

三、编译测试

3.1 编译环境准备

环境信息：

检查编译环境：

# 检查交叉编译器aarch64-linux-gnu-gcc --version# 检查内核源码ls -la /home/rlk/rzg/rz_linux-cip-rz-6.12-cip7-rt/Makefile# 检查内核版本cat /home/rlk/rzg/rz_linux-cip-rz-6.12-cip7-rt/include/config/kernel.release

3.2 编译驱动

# 进入驱动目录cd testcode/driver/vmem# 编译驱动make

编译输出示例：

========================================Building vmem_disk for ARM64...Kernel source: /home/rlk/rzg/rz_linux-cip-rz-6.12-cip7-rt========================================make -C /home/rlk/rzg/rz_linux-cip-rz-6.12-cip7-rt M=/home/rlk/rzg/rz_linux-cip-rz-6.12-cip7-rt/testcode/driver/vmem modules ARCH=arm64 CROSS_COMPILE=aarch64-linux-gnu-make[1]: Entering directory '/home/rlk/rzg/rz_linux-cip-rz-6.12-cip7-rt'  CC [M]  /home/rlk/rzg/rz_linux-cip-rz-6.12-cip7-rt/testcode/driver/vmem/vmem_disk.o  MODPOST /home/rlk/rzg/rz_linux-cip-rz-6.12-cip7-rt/testcode/driver/vmem/Module.symvers  CC [M]  /home/rlk/rzg/rz_linux-cip-rz-6.12-cip7-rt/testcode/driver/vmem/vmem_disk.mod.o  LD [M]  /home/rlk/rzg/rz_linux-cip-rz-6.12-cip7-rt/testcode/driver/vmem/vmem_disk.komake[1]: Leaving directory '/home/rlk/rzg/rz_linux-cip-rz-6.12-cip7-rt'Build complete! Check vmem_disk.ko# 查看编译产物-rw-r--r-- 1 rlk rlk 129120 May 24 22:34 vmem_disk.ko

3.3 部署到目标设备

# 拷贝驱动到目标设备scp vmem_disk.ko root@192.168.3.133:/root/# SSH 登录到目标设备ssh root@192.168.3.133

3.4 加载驱动

# 加载驱动insmod /root/vmem_disk.ko# 查看内核日志dmesg | tail -10

预期输出：

vmem_disk: initializing...vmem_disk: registered with major number 253vmem_disk: Virtual block device registered  - Size: 16 MB  - Major: 253  - Device: /dev/vmem_disk

3.5 验证驱动加载

# 查看已加载的模块lsmod | grep vmem_disk# 查看块设备cat /proc/partitions# 查看设备节点ls -la /dev/vmem_disk# 查看内核日志dmesg | grep vmem_disk

预期输出：
